【机械行业标准(JB)】 透平同步发电机用交流励磁机 技术条件

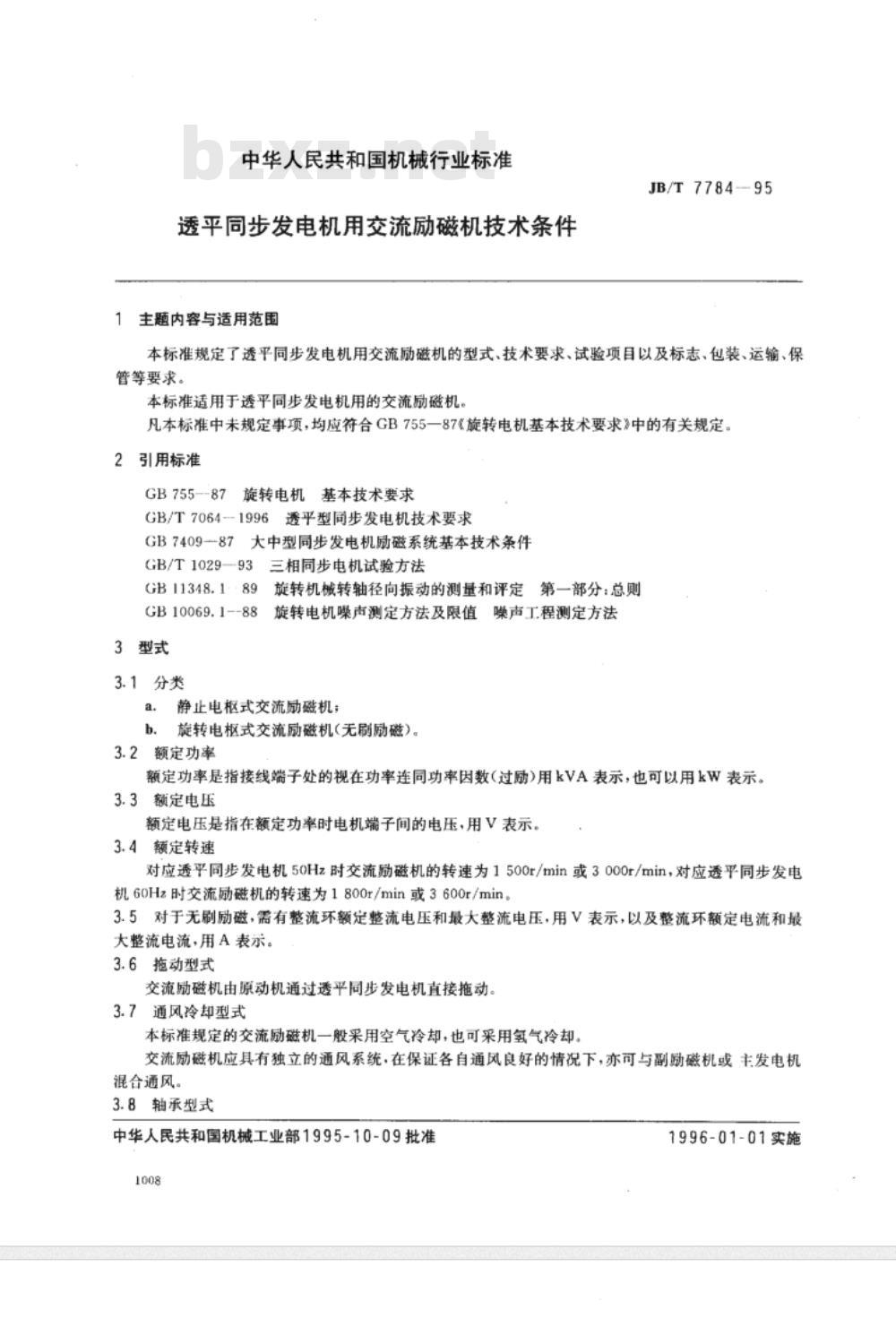

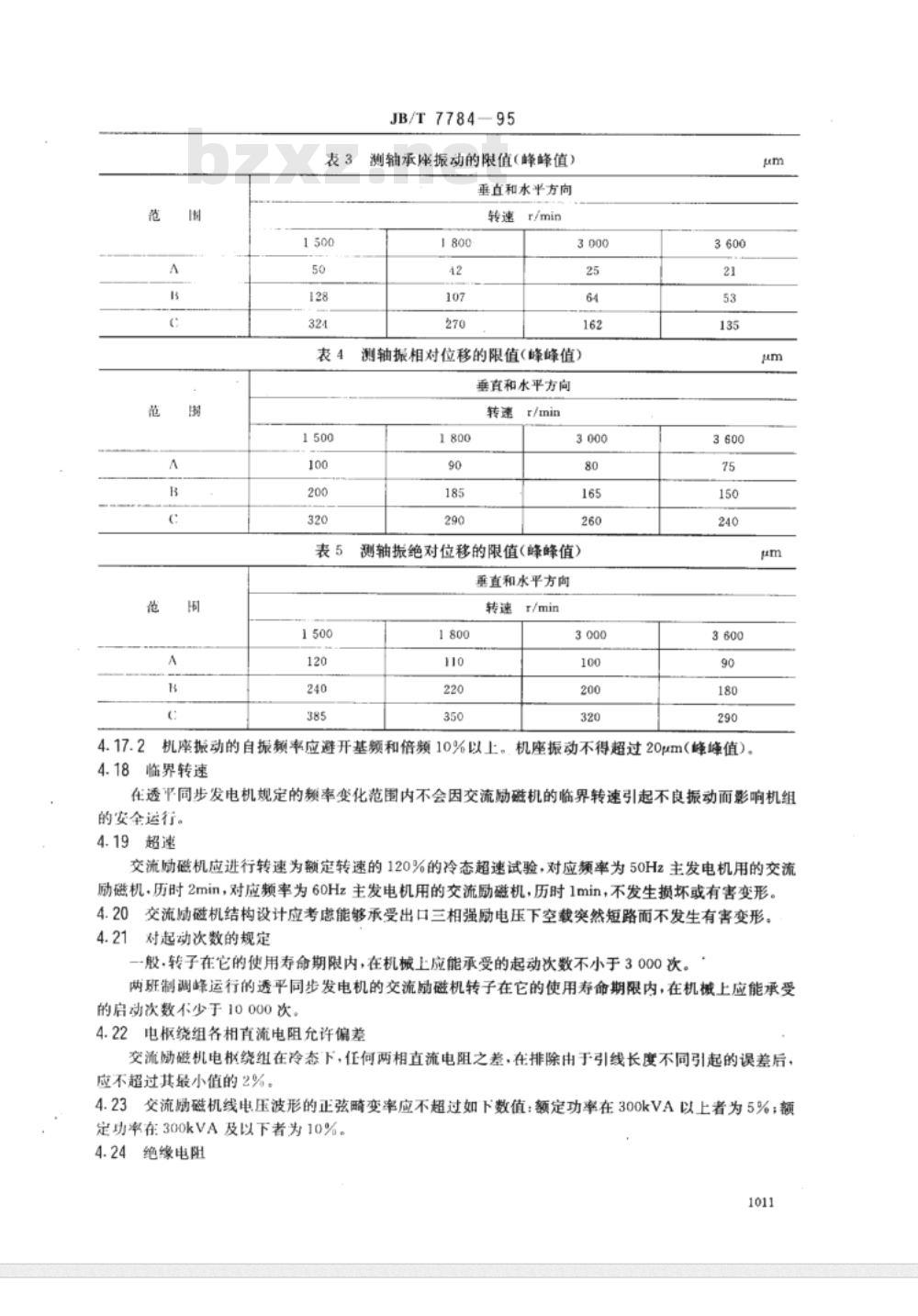

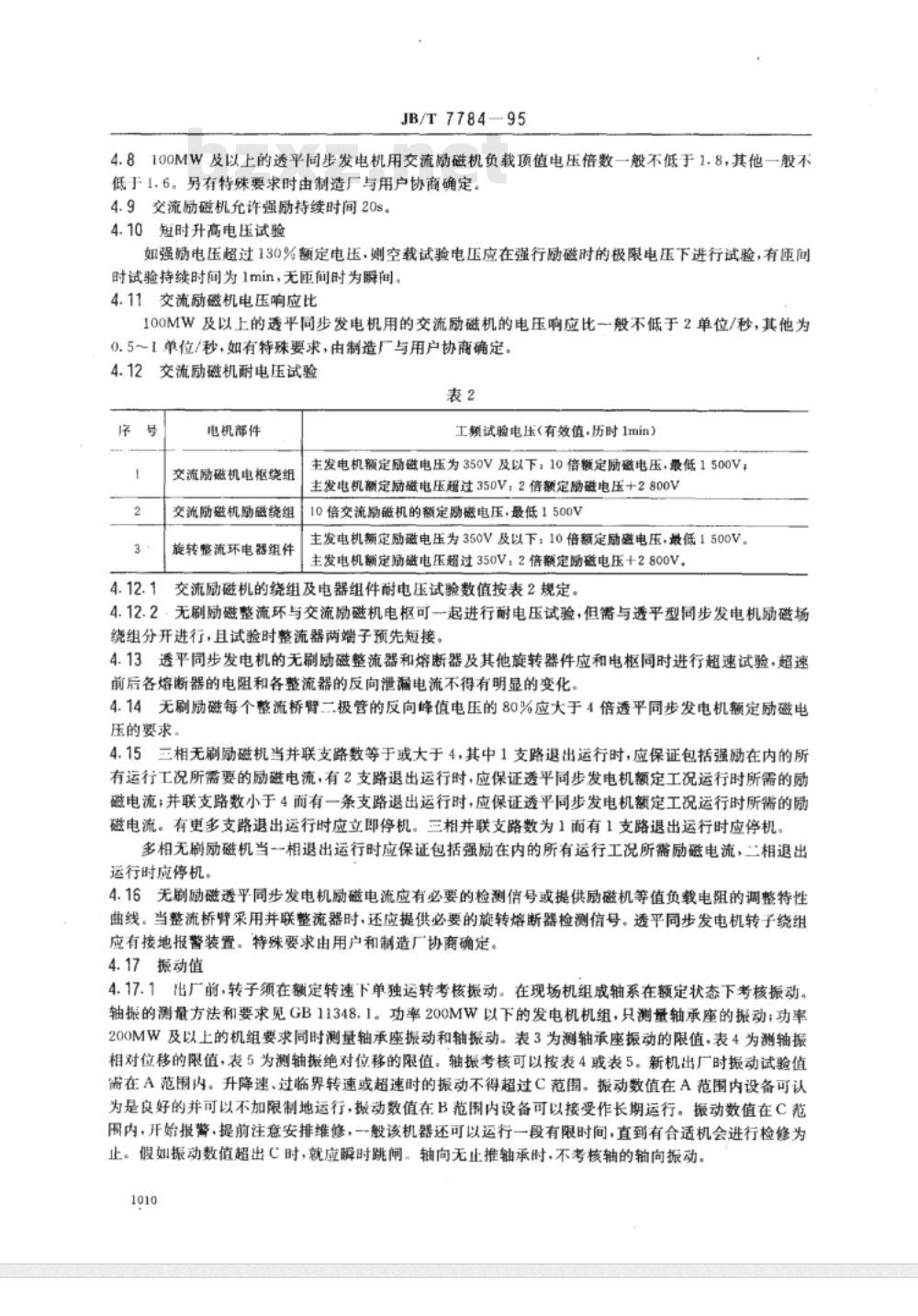

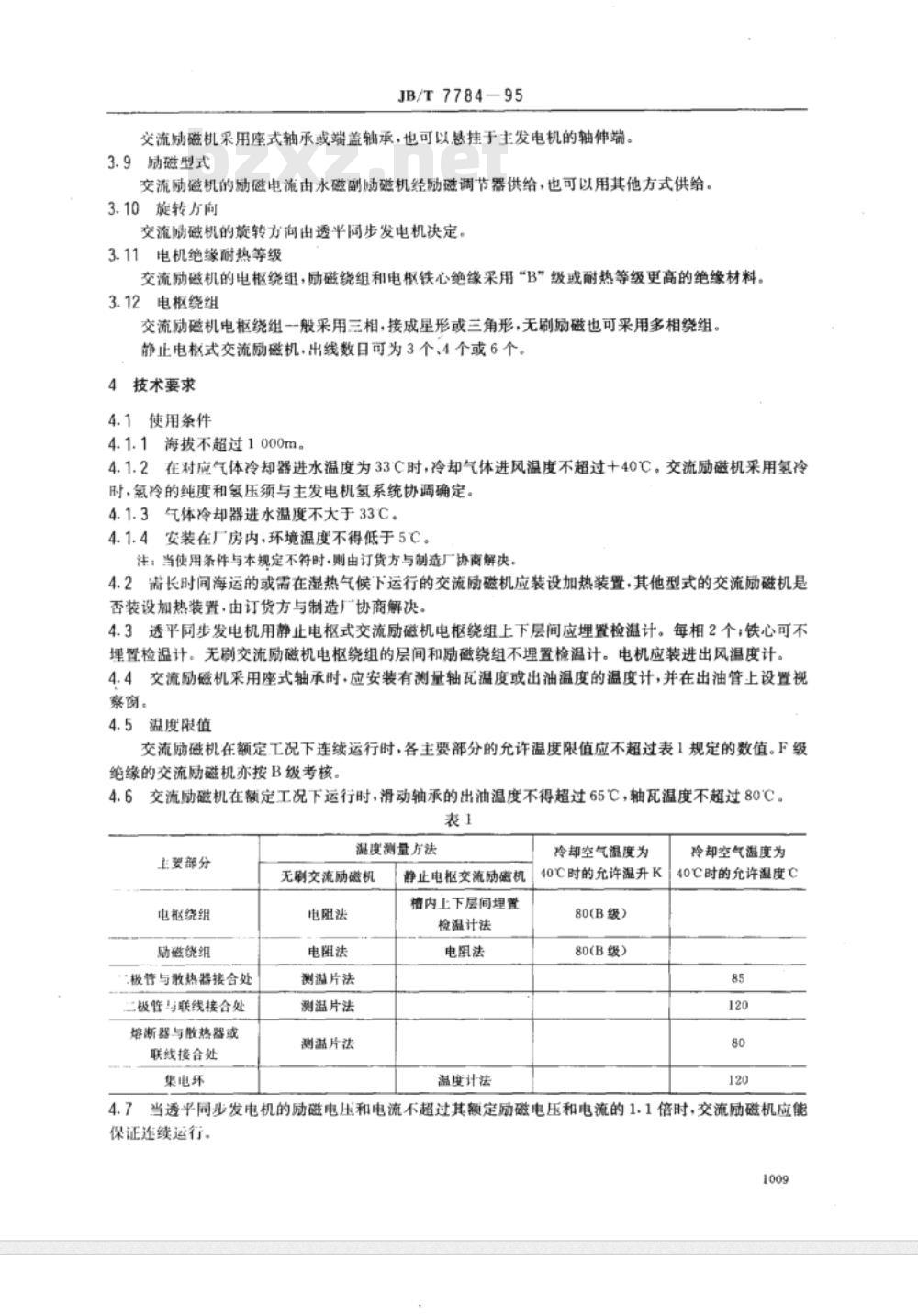

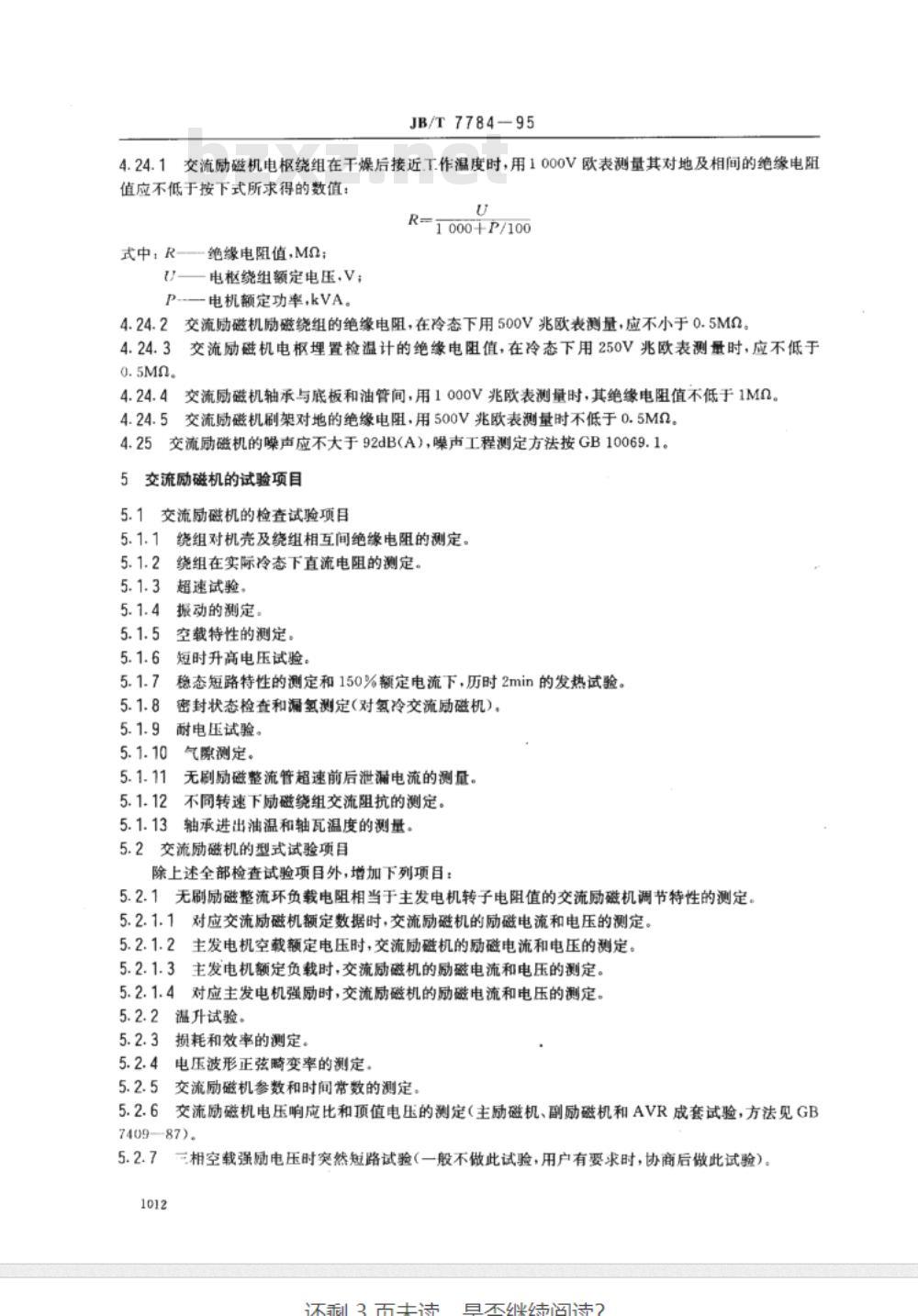

中华人民共和国机械行业标准 透平同步发电机用交流励磁机技术条件 JB/T 7784-95 1 主题内容与适用范围 本标准规定了透平同步发电机用交流励磁机的型式、技术要求、试验项目以及标志、包装、运输、保管等要求。本标准适用于透平同步发电机用的交流励磁机。凡本标准中未规定事项，均应符合《GB 755-87 旋转电机基本技术要求》中的有关规定。 2 引用标准 GB 755-87 旋转电机基本技术要求 GB/T 7064-1996 透平型同步发电机技术要求 GB 7409-87 大中型同步发电机励磁系统基本技术条件 GB/T 1029-93 三相同步电机试验方法 GB 11348.1-89 旋转机械转轴径向振动的测量和评定 第一部分：总则 GB 10069.1-88 旋转电机噪声测定方法及限值 3 型式 3.1 分类 a. 静止电枢式交流励磁机； b. 旋转电枢式交流励磁机（无刷励磁）。 3.2 额定功率 额定功率是指接线端子处的视在功率连同功率因数（过励）用 kVA 表示，也可以用 kW 表示。 3.3 额定电压 额定电压是指在额定功率时电机端子间的电压，用 V 表示。 3.4 额定转速 对应透平同步发电机 50Hz 时交流励磁机的转速为 1500r/min 或 3000r/min；对应透平同步发电机 60Hz 时交流励磁机的转速为 1800r/min 或 3600r/min。 3.5 对于无刷励磁，需有整流环额定电压和最大整流电压（用 V 表示），以及整流环额定电流和最大整流电流（用 A 表示）。 3.6 拖动型式 交流励磁机由原动机通过透平同步发电机直接拖动。 3.7 通风冷却型式 本标准规定的交流励磁机一般采用空气冷却，也可采用氢气冷却。交流励磁机应具有独立的通风系统，在保证各自通风良好的情况下，亦可与副励磁机或主发电机混合通风。 3.8 轴承型式 交流励磁机采用座式轴承或端盖轴承，也可以悬挂于主发电机的轴伸端。 3.9 励磁型式 交流励磁机的励磁电流由永磁副励磁机经励磁调节器供给，也可以用其他方式供给。 3.10 旋转方向 交流励磁机的旋转方向由透平同步发电机决定。 3.11 电机绝缘耐热等级 交流励磁机的电枢绕组、励磁绕组和电枢铁心绝缘采用“B”级或耐热等级更高的绝缘材料。 3.12 电枢绕组 交流励磁机电枢绕组一般采用三相，接成星形或三角形，无刷励磁也可采用多相绕组。静止电枢式交流励磁机，出线数目可为 3 个、4 个或 6 个。 4 技术要求 4.1 使用条件 4.1.1 海拔不超过 1000m。 4.1.2 在对应气体冷却器进水温度为 33℃ 时，冷却气体进风温度不超过 40℃。交流励磁机采用氢冷时，氮冷的纯度和氢压须与主发电机氢系统协调确定。 4.1.3 气体冷却器进水温度不大于 33℃。 4.1.4 安装在厂房内，环境温度不得低于 5℃。 注：当使用条件与本规定不符时，则由订货方与制造厂协商解决。 4.2 需长时间海运的或需在湿热气候下运行的交流励磁机应装设加热装置，其他型式的交流励磁机是否装设加热装置，由订货方与制造厂协商解决。 4.3 透平同步发电机用静止电枢式交流励磁机电枢绕组上下层间应埋置检温计，每相 2 个；铁心可不埋置检温计。无刷交流励磁机电枢绕组的层间和励磁绕组不埋置检温计。电机应装设进出风温度计。 4.4 交流励磁机采用座式轴承时，应安装有测量轴瓦温度或出油温度的温度计，并在出油管上设置视察窗。 4.5 温度限值 交流励磁机在额定工况下连续运行时，各主要部分的允许温度限值应不超过表 1 规定的数值。F 级绝缘的交流励磁机亦按 B 级考核。 4.6 交流励磁机在额定工况下运行时，滑动轴承的出油温度不得超过 65℃，轴瓦温度不超过 80℃。 表 1 主要部分温度限值表 | 主要部分 | 无刷交流励磁机测量方法 | 静止电枢交流励磁机测量方法 | 允许温度限值 (B级) | 允许温度限值 (℃) | | :--- | :--- | :--- | :--- | :--- | | 电枢绕组 | 电阻法 | 槽内上下层间埋置检温计法 | 80 | 85 | | 励磁绕组 | 电阻法 | 电阻法 | 80 | 120 | | 碳刷与散热器接合处 | 测温片法 | 温度计法 | 80 | 80 | | 二极管与联线接合处 | 测溢片法 | - | 80 | 120 | | 熔断器与散热器或联线接合处 | 测溢片法 | - | 80 | - | 4.7 当透平同步发电机的励磁电压和电流不超过其额定励磁电压和电流的 1.1 倍时，交流励磁机应能保证连续运行。 4.8 100MW 及以上的透平同步发电机用交流励磁机负载电压顶值电压倍数一般不低于 1.8，其他一般不低于 1.6。另有特殊要求时由制造厂与用户协商确定。 4.9 交流励磁机允许强励持续时间 20s。 4.10 短时升高电压试验 如强励电压超过 130% 额定电压，则空载试验电压应在强行励磁时的极限电压下进行试验。
