【机械行业标准(JB)】 铆钉触头用线材机械物理性能试

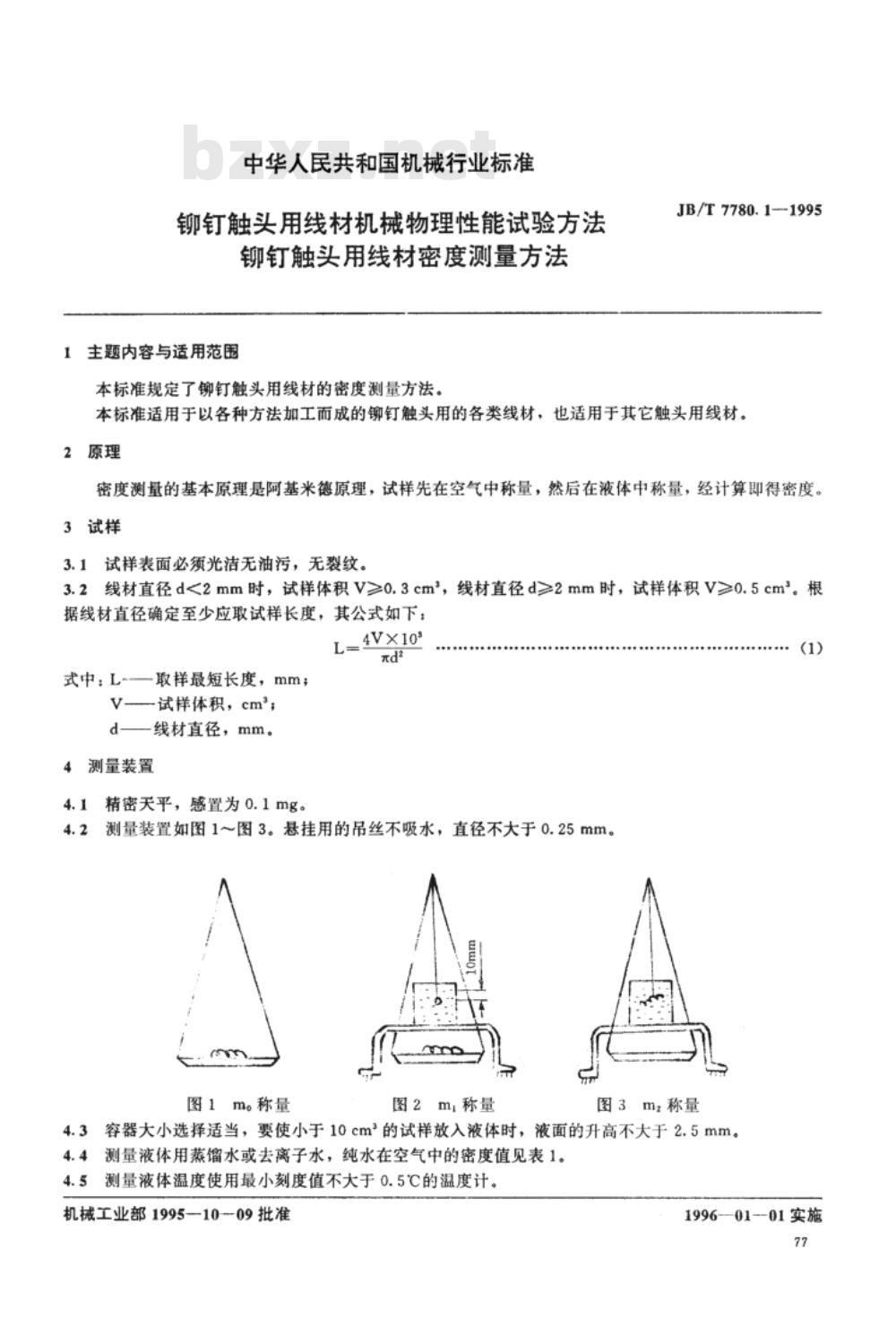

中华人民共和国机械行业标准 铆钉触头用线材机械物理性能试验方法 铆钉触头用线材密度测量方法 1 范围 本标准规定了铆钉触头用线材的密度测量方法。 本标准适用于以各种方法加工而成的铆钉触头用的各类线材，也适用于其它触头用线材。 2 原理 密度测量的基本原理是阿基米德原理，试样先在空气中称量，然后在液体中称量，经计算即得密度。 3 试样 3.1 试样表面必须光洁无油污，无裂纹。 3.2 线材直径 d < 2mm 时，试样体积 V ≥ 0.3cm³；线材直径 d ≥ 2mm 时，试样体积 V ≥ 0.5cm³。根据线材直径确定至少应取试样长度，其公式如下： L = 4V / (πd²) 式中：L 为取样最短长度，mm； V 为试样体积，cm³； d 为线材直径，mm。 4 测量装置 4.1 精密天平，感置为 0.1mg。 4.2 测量装置如图 1～图 3。悬挂用的吊丝不吸水，直径不大于 0.25mm。 图 1 m 称量 图 2 m1 称量 图 3 m2 称量 4.3 容器大小选择适当，要使小于 10cm 的试样放入液体时，液面的升高不大于 2.5mm。 4.4 测量液体用蒸馏水或去离子水，纯水在空气中的密度值见表 1。 4.5 测量液体温度使用最小刻度值不大于 0.5℃ 的温度计。 表 1 纯水在空气中的密度 温度 (°C) | 密度 (g/cm³) 0.0 | 0.99984 0.5 | 0.99970 5.0 | 0.99965 10.0 | 0.99943 15.0 | 0.99931 20.0 | 0.99894 25.0 | 0.99850 30.0 | 0.99799 5 测量 5.1 为便于测量，将较长的线材试样沿直径不小于 25mm 的圆棒缠绕，形成螺距不小于 2mm 的螺旋状。 5.2 将试样放入盘子中，称量试样在空气中的质量 m₀（见图 1）。 5.3 放上支架和盛有测量液体的容器，挂上吊丝，吊丝浸入液体里的部分不小于 10mm（见图 2），待所有气泡排除后称量 m₁。 5.4 将试样悬挂在吊丝上（见图 3），待所有气泡排除后称量 m₂。 5.5 测量必须在 20±5℃ 环境下进行。在称量过程中，试样、液体和周围环境的温度应相同，且要测量液体的温度。 6 结果表示 试样的密度按公式 (2) 计算： D = (m₀ · Dw) / (m₁ - m₂) 式中： D 为试样密度，g/cm³； Dw 为测量温度下液体的密度，g/cm³； m₀ 为试样在空气中的称量值，g； m₁ 为试样在空气中的称量值（含吊丝），g； m₂ 为试样在水中的称量值（含吊丝），g。 计算结果修约到 0.01g/cm³。 附加说明： 本标准由机械工业部桂林电器科学研究所提出并归口。本标准由桂林电器科学研究所负责起草。本标准主要起草人：蒋汉松。 机械工业部 1995-10-09 批准 1996-01-01 实施
