【机械行业标准(JB)】 燃气轮机 电气设备通用技术条件

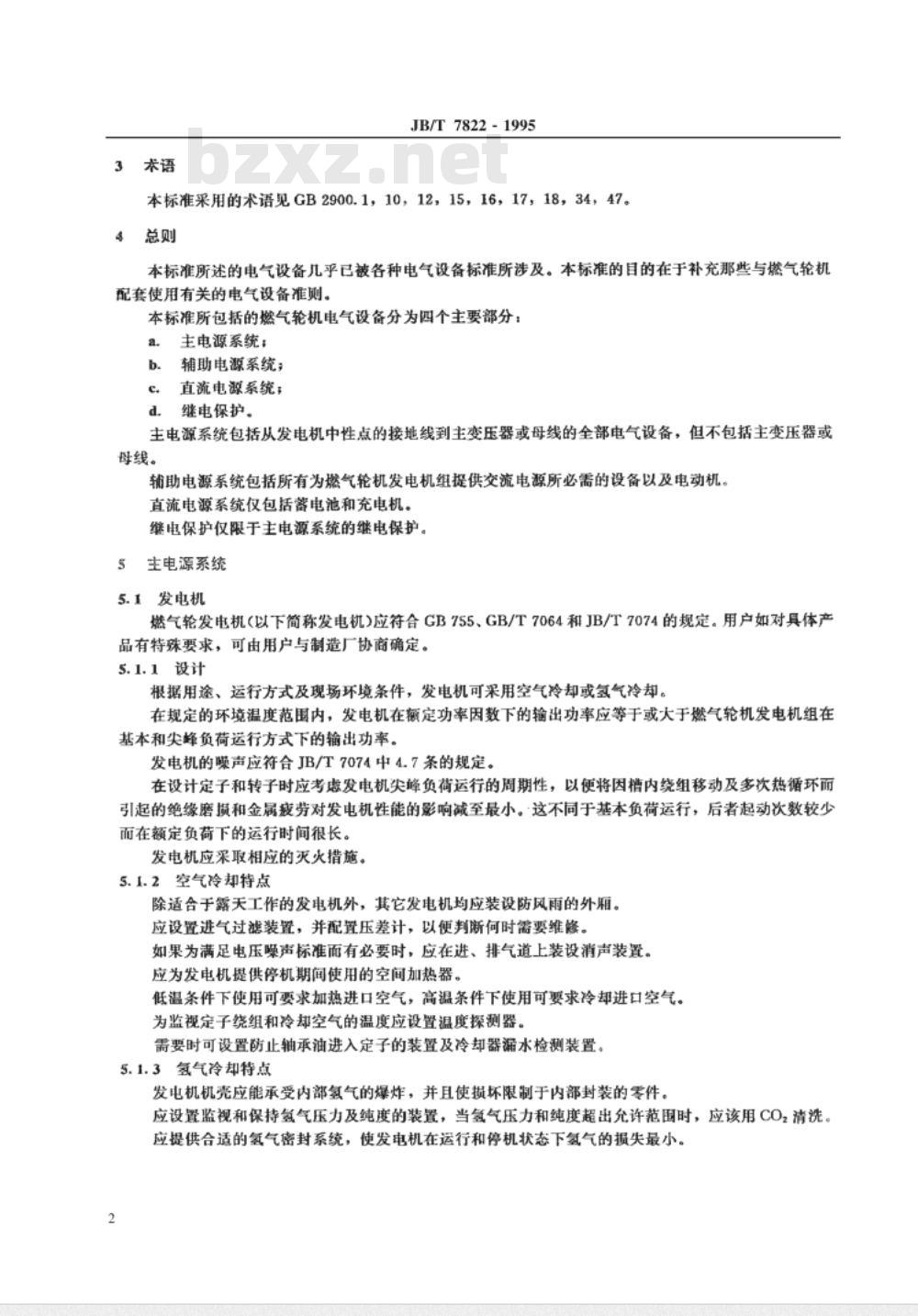

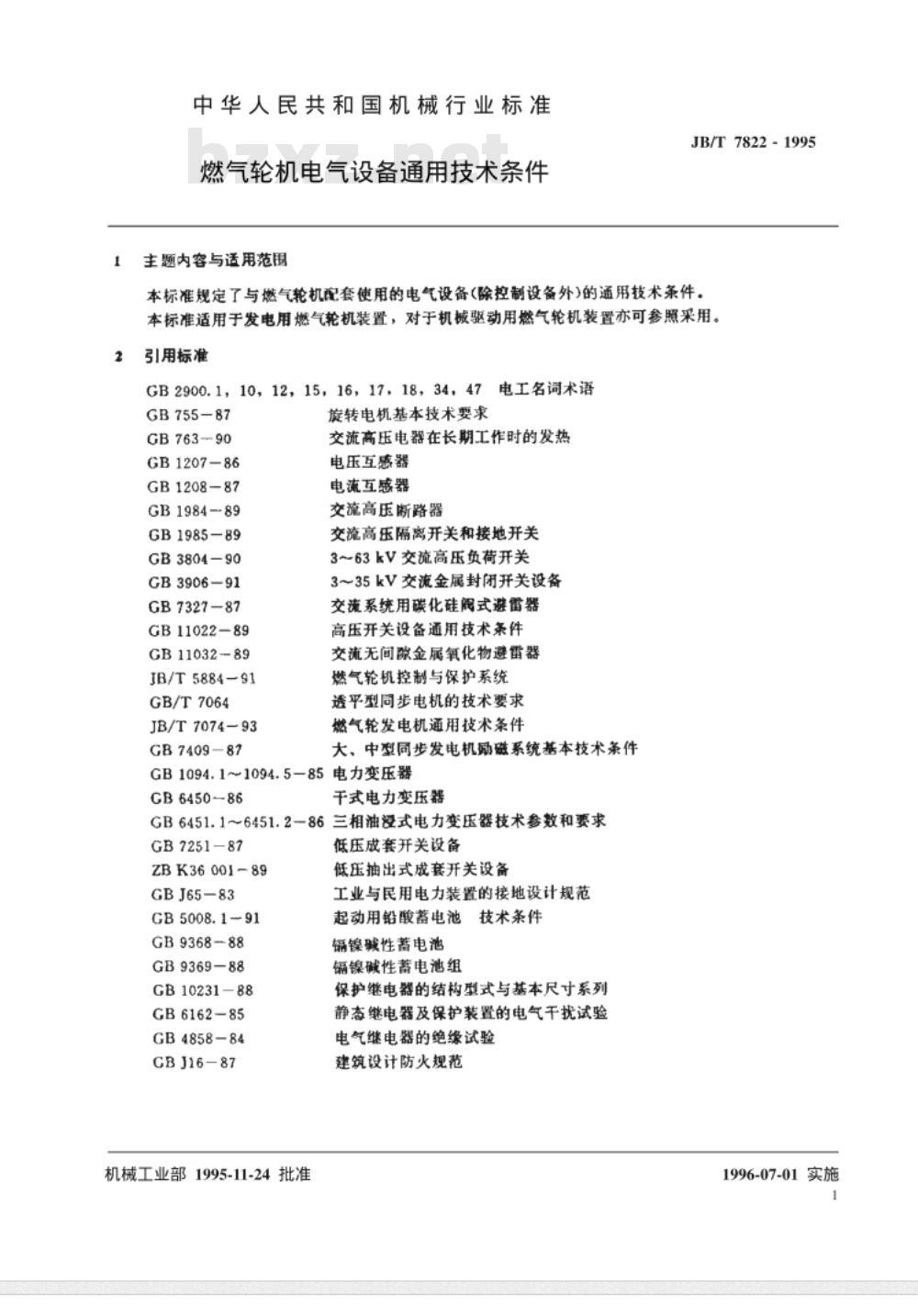

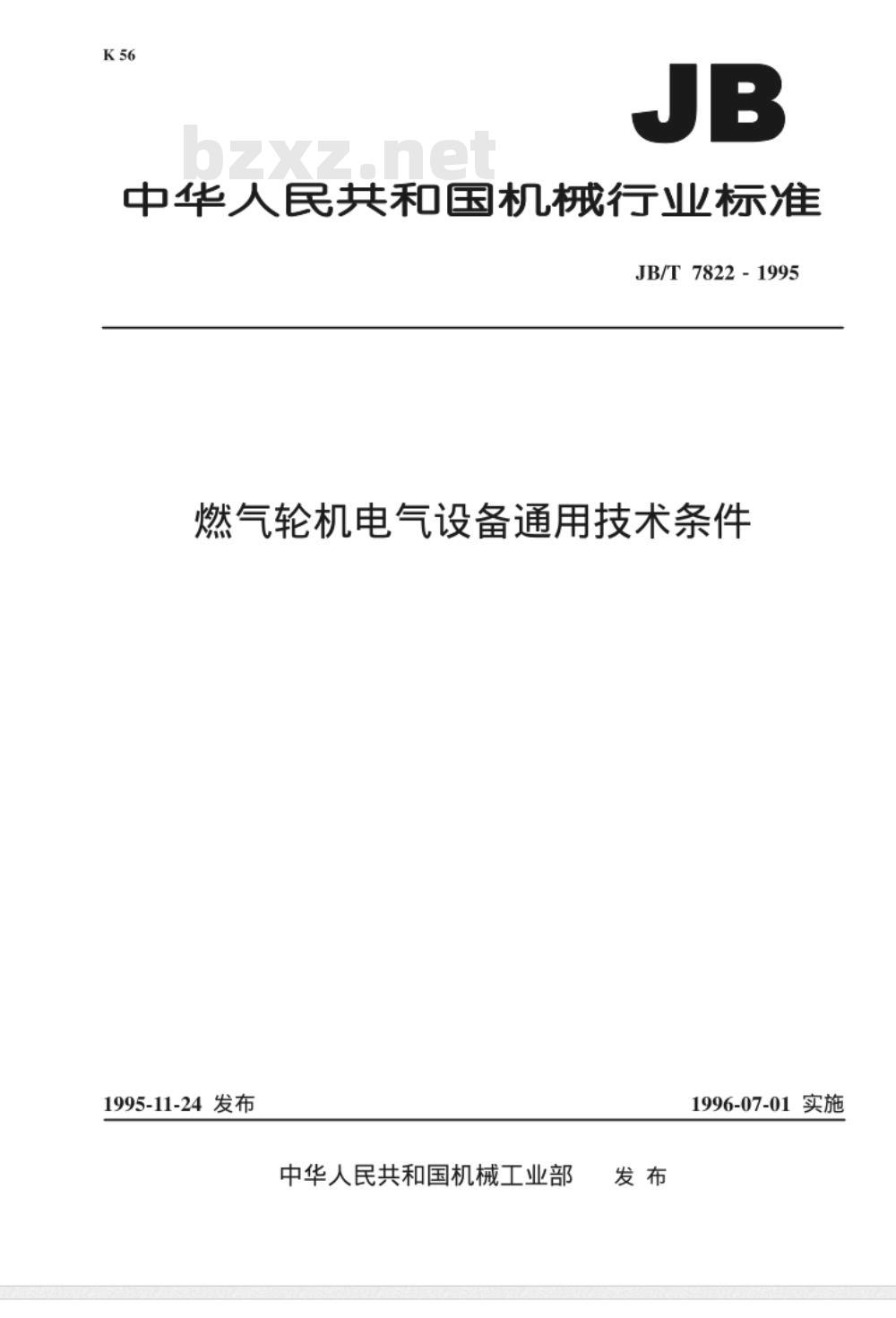

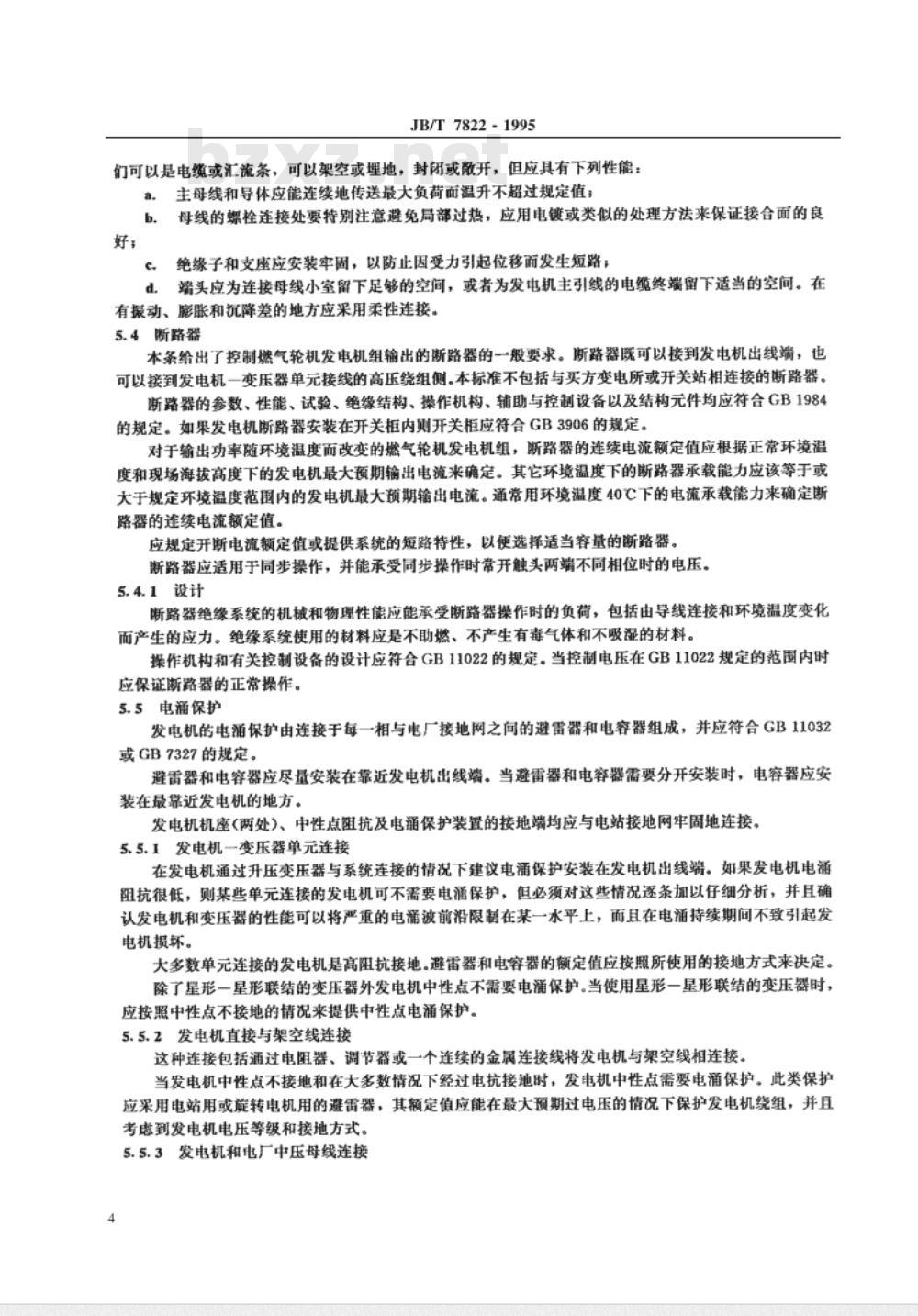

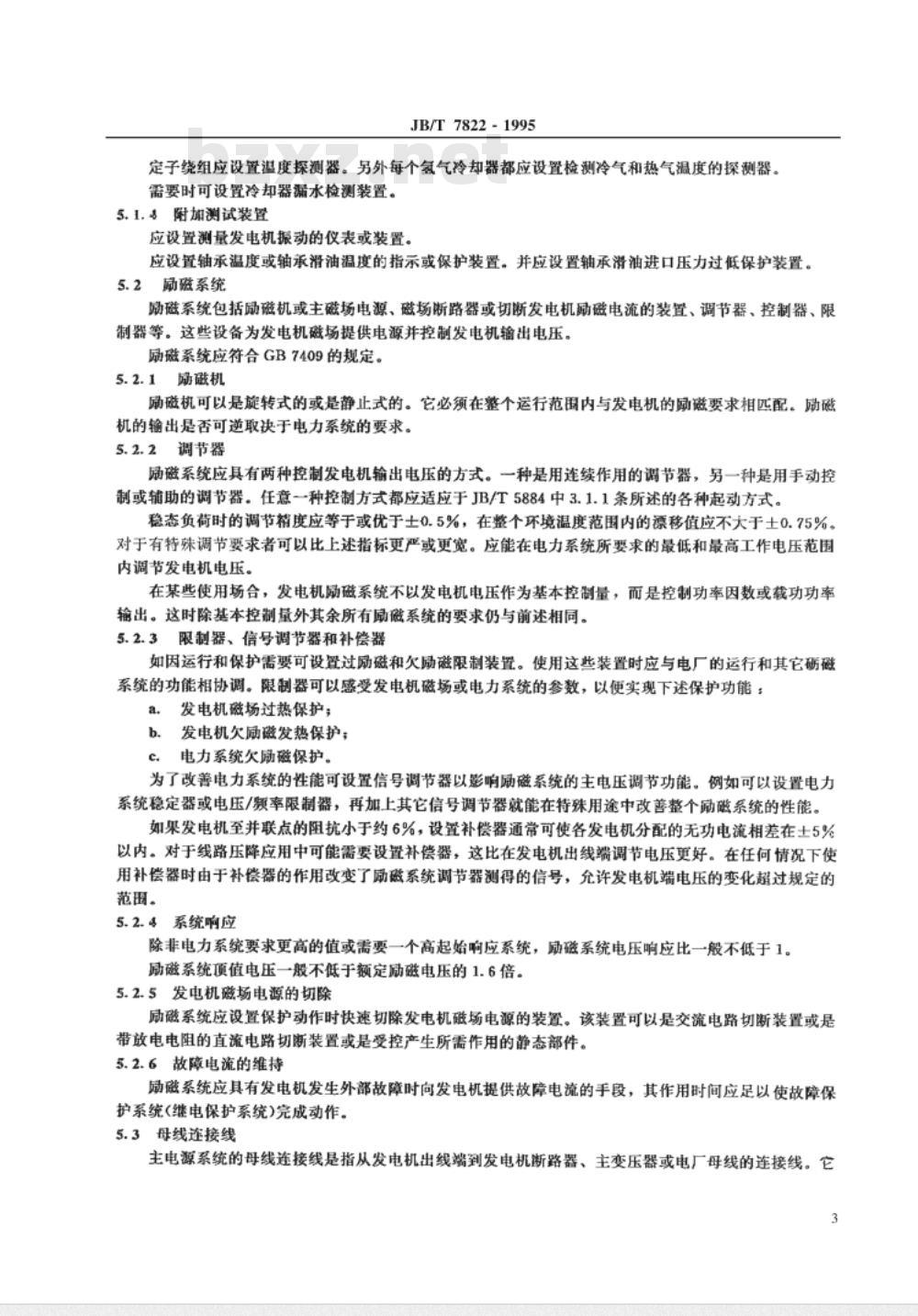

中华人民共和国机械行业标准 JB/T 7822-1995 燃气轮机电气设备通用技术条件 发布日期：1995-11-24 实施日期：1996-07-01 1 范围 本标准规定了与燃气轮机配套使用的电气设备（除控制设备外）的通用技术条件。本标准适用于发电用燃气轮机装置，对于机械驱动用燃气轮机装置亦可参照采用。 2 引用标准 GB 2900.1, 10, 12, 15, 16, 17, 18, 34, 47 电工名词术语 GB 755-87 旋转电机基本技术要求 GB 763-90 交流高压电器在长期工作时的发热 GB 1207-86 电压互感器 GB 1208-87 电流互感器 GB 1984-89 交流高压断路器 GB 1985-89 交流高压隔离开关和接地开关 GB 3804-90 3~63kV 交流高压负荷开关 GB 3906-91 3~35kV 交流金属封闭开关设备 GB 7327-87 交流系统用碳化硅阀式避雷器 GB 11022-89 高压开关设备通用技术条件 GB 11032-89 交流无间隙金属氧化物避雷器 JB/T 5884-91 燃气轮机控制与保护系统 GB/T 7064 透平型同步电机的技术要求 JB/T 7074-93 燃气轮发电机通用技术条件 GB 7409-87 大、中型同步发电机励磁系统基本技术条件 GB 1094.1~1094.5-85 电力变压器 GB 6450-86 干式电力变压器 GB 6451.1~6451.2-86 三相油浸式电力变压器技术参数和要求 GB 7251-87 低压成套开关设备 ZBK 36 001-89 低压抽出式成套开关设备 GBJ 65-83 工业与民用电力装置的接地设计规范 GB 5008.1-91 起动用铅酸蓄电池技术条件 GB 9368-88 镍镉蓄电池 GB 9369-88 镍镉碱性蓄电池组 GB 10231-88 保护继电器的结构型式与基本尺寸 GB 6162-85 系列静态继电器及保护装置的电气干扰试验 GB 4858-84 电气继电器的绝缘试验 CBJ 16-87 建筑设计防火规范 3 术语 本标准采用的术语见 GB 2900.1, 10, 12, 15, 16, 17, 18, 34, 47。 4 总则 本标准所述的电气设备几乎已被各种电气设备标准所涉及。本标准的目的在于补充那些与燃气轮机配套使用有关的电气设备准则。本标准所包括的燃气轮机电气设备分为四个主要部分： a. 主电源系统； b. 辅助电源系统； c. 直流电源系统； d. 继电保护。 主电源系统包括从发电机中性点的接地线到主变压器或母线的全部电气设备，但不包括主变压器或母线。 辅助电源系统包括所有为燃气轮机发电机组提供交流电源所必需的设备以及电动机。 直流电源系统仅包括蓄电池和充电机。 继电保护仅限于主电源系统的继电保护。 5 主电源系统 5.1 发电机 燃气轮发电机（以下简称发电机）应符合 GB 755、GB/T 7064 和 JB/T 7074 的规定。用户如对具体产品有特殊要求，可由用户与制造厂协商确定。 5.1.1 设计 根据用途、运行方式及现场环境条件，发电机可采用空气冷却或氢气冷却。在规定的环境温度范围内，发电机在恒定功率因数下的输出功率应等于或大于燃气轮机发电机组在基本和尖峰负荷运行方式下的输出功率。发电机的噪声应符合 JB/T 7074 中 4.7 条的规定。在设计定子和转子时应考虑发电机尖峰负荷运行的周期性，以便将因槽内绕组移动及多次热循环引起的绝缘磨损和金属疲劳对发电机性能的影响减至最小。这不同于基本负荷运行，后者起动次数较少而在额定负荷下的运行时间很长。发电机应采取相应的灭火措施。 5.1.2 空气冷却特点 除适合于露天工作的发电机外，其它发电机均应装设防风雨的外壳。应设置进气过滤装置，并配置压差计，以便判断何时需要维修。如果为满足电压噪声标准有必要时，应在进、排气道上装设消声装置。应为发电机提供停机期间使用的空间加热器。低温条件下使用可要求加热进口空气，高温条件下使用可要求冷却进口空气。为监视定子绕组和冷却空气的温度应设置温度探测器。需要时可设置防止轴承油进入定子的装置及冷却器漏水检测装置。 5.1.3 氢气冷却特点 发电机机壳应能承受内部氢气的爆炸，并且使损坏限制于内部封装的零件。应设置监视和保持氢气压力及纯度的装置，当氢气压力和纯度超出允许范围时，应该用 CO2 清洗。应提供合适的氢气密封系统，使发电机在运行和停机状态下氢气的损失最小。
