【机械行业标准(JB)】 电动石材切割机

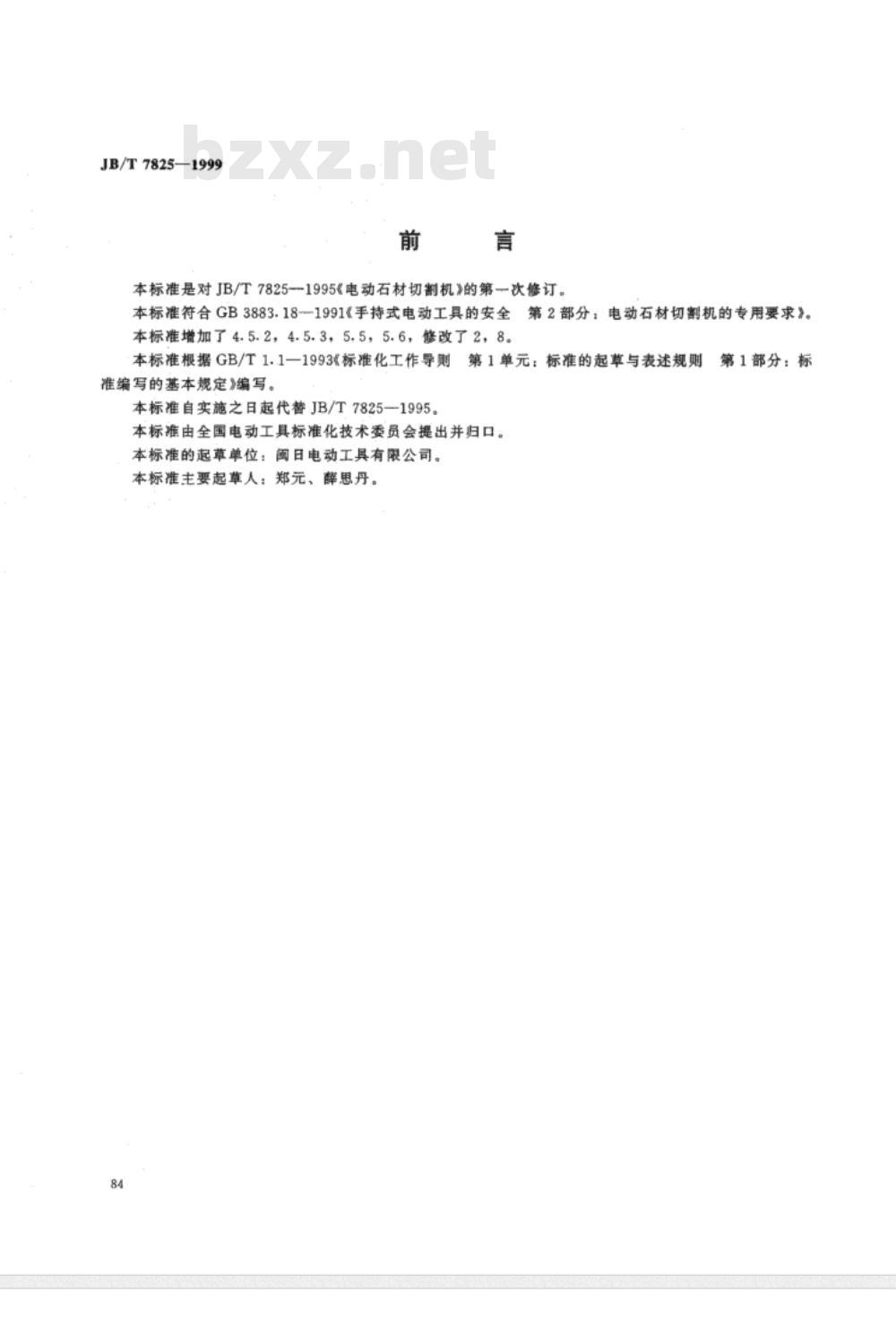

前言 本标准是对JB/T 7825-1995《电动石材切制机》的第一次修订。本标准符合GB 3883.18-1991《手持式电动工具的安全：第2部分：电动石材切割机的专用要求》。本标准增加了4.5.2、4.5.3、5.5、5.6，修改了2、8。本标准根据GB/T 1.1-1993《标准化工作导则 编写规范的基本规定》编写。 本标准自实施之日起代替JB/T 7825-1995。 第1单元：标准的起草与表述规则 本标准由全国电动工具标准化技术委员会提出并归口。本标准的起草单位：闻日电动工具有限公司。本标准主要起草人：郑元、薛思丹。 中华人民共和国机械行业标准 电动石材切割机 Electric marble cutters JB/T 7825-1999 代替 JB/T 7825-1995 1 范围 本标准规定了电动石材切割机的基本参数和型式、技术要求、试验方法、检验规则和标志、包装等要求。本标准适用于一般环境下，用金刚石切割片（以下简称切割片）对石材、大理石板、瓷砖、水泥板等含硅酸盐的材料进行切割的交直流两用、单相串激石材切割机（以下简称切割机）。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。在标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 755—1987 GB 1002—1996 GB 2099.1—1996 GB 3883.18—1995 GB 4343-1995 GB/T 4583—1995 GB 5013.4—1997 GB 5023.5—1997 GB/T 9088—1988 GB 17625.1—1998 GB 17625.2—1999 3 基本参数和型式 3.1 旋转电机基本技术要求 切割机的基本参数应符合表1的规定。 表1 切割机基本参数 | 切割尺寸 mm (外径×内径) | 额定输出功率 W | 最大切割深度 mm | 额定转矩 N·m | | :--- | :--- | :--- | :--- | | 110×20 | 200 | 20 | $\ge$0.3 | | 110×20 | 450 | 30 | $\ge$0.5 | | 125×20 | 450 | 40 | $\ge$0.7 | | 150×20 | $\ge$550 | 50 | $\ge$1.0 | | 180×25 | $>550$ | 60 | $\ge$1.6 | | 200×25 | $>650$ | 70 | $\ge$2.0 | | 250×25 | $\ge$730 | $>75$ | $\ge$2.8 | 3.2 切割机型号含义 切割机的型号应符合GB/T 9088的规定，其含义如下： [品名代号] - [电源类别代号] - [建筑类大类代号] - [规格代号] - [设计序号] - [设计单位代号] - [额定转矩] 4 技术要求 4.1 一般要求 4.1.1 切割机应按规定程序批准的图样和技术文件制造，并符合本标准的规定。 4.1.2 切割机应能在下列环境条件下额定运行： a) 海拔不超过1000m； b) 环境空气温度不超过40℃； c) 空气相对湿度不超过90%（25℃）。 4.1.3 切割机适用的电源条件为：交直流两用切割机应能在直流及电源电压为实际正弦波形，频率为额定值的单相交流电源下运行。 4.1.4 额定电压和频率： a) 交流额定电压：220V, 42V, 36V； b) 直流额定电压：220V； c) 交流额定频率：50Hz。 4.2 切割机的安全 4.2.1 切割机的安全，除本标准已作补充和提高的条款外，皆应符合GB 3883.1的规定。 4.2.2 (内容缺失) 4.2.3 切割机应当具有调节切割深度的机构。此调节机构均不应在工具正常使用过程中出现松动现象。
