中华人民共和国机械行业标准
离子镀硬膜厚度试验方法
球磨法
1主题内容与适用范围
本标准规定了离子镀硬膜厚度的球磨试验方法。JB/T7707—95
本标准适用于由PVD和CVD方法制成的各种硬膜，也可用于氧化膜和电镀层厚度的试验。2球磨法原理和膜厚计算

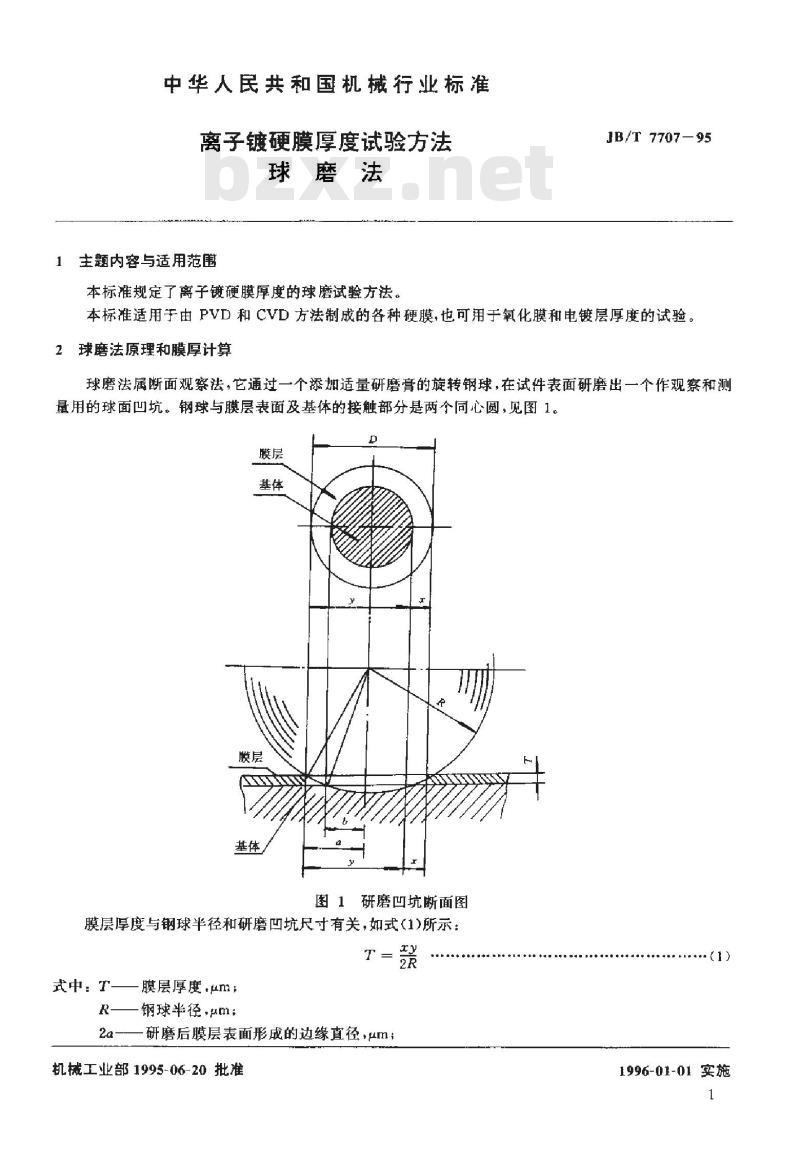

球磨法属断面观察法，它通过一个添加适量研磨膏的旋转钢球，在试件表面研磨出一个作观察和测量用的球面凹坑。钢球与膜层表面及基体的接触部分是两个同心圆，见图1。膜层
图1研磨凹坑断面图
膜层厚度与钢球半径和研磨凹坑尺寸有关，如式（1)所示：T
式中：T—膜层厚度.μm;
—钢球半径-um；
2a——研磨后膜层表面形成的边缘直径，um机械工业部1995-06-20批准
1996-01-01实施
JB/T7707-95
-研磨后膜层与基体连接界面的边缘直径，um。2a
注：（）钢球在圆柱体表面上的研磨凹坑为一椭圆球面，则2α和26为椭圆的长轴。②）复合膜在研磨后得到的是儿组同心圆环（或椭圆环），每一组圆环代表相应的膜层，可以测得各膜层的厚度。3试验方法
3.1球磨装置

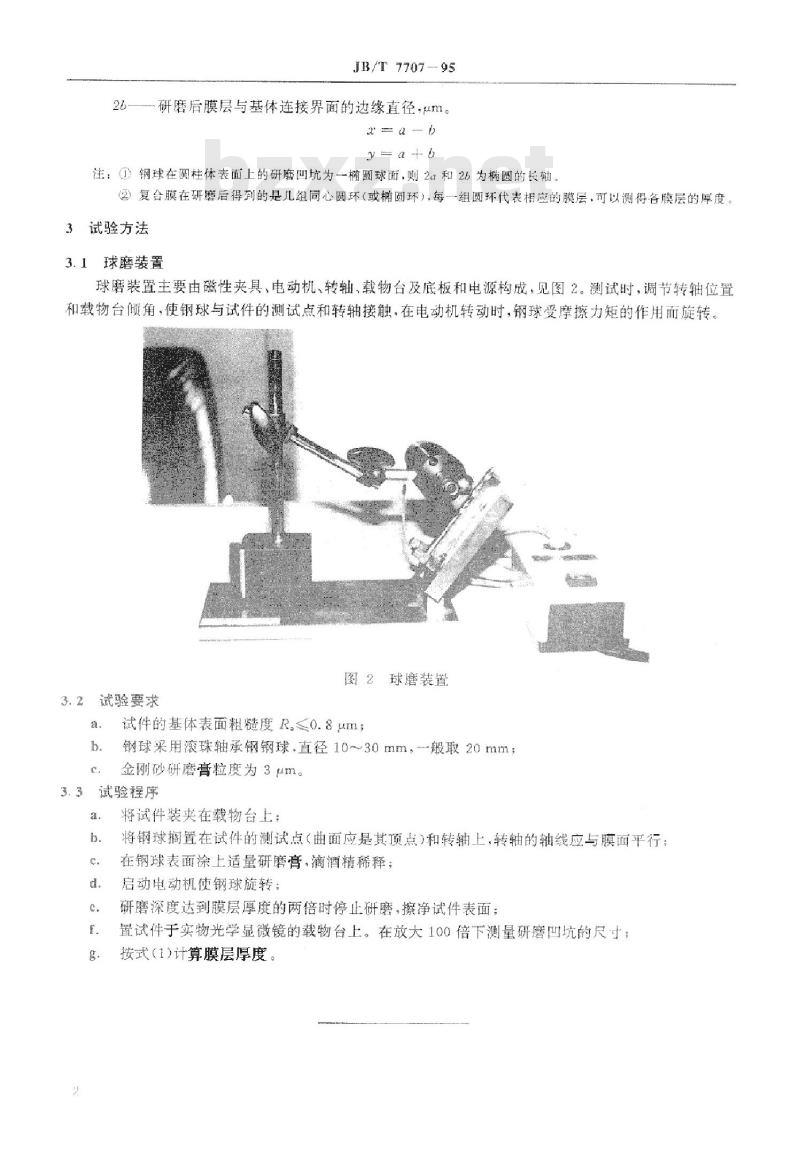

球磨装置主要由磁性夹具、电动机、转轴、载物台及底板和电源构成，见图2。测试时，调节转轴位置和载物台倾角，使钢球与试件的测试点和转轴接触，在电动机转动时，钢球受摩擦力矩的作用而旋转。图2球磨装置
3.2试验要求
试件的基体表面粗糙度R≤0.8um：钢球采用滚珠轴承钢钢球，直径10~30mm，-般取20mm；金刚砂研磨膏粒度为3μm。
试验程序
将试件装夹在载物台上：
将钢球搁置在试件的测试点（曲面应是其顶点)和转轴上，转轴的轴线应与膜面平行；在钢球表面涂上适量研磨膏，滴酒精稀释；启动电动机使钢球旋转：
研磨深度达到膜层厚度的两倍时停正研磨，擦净试件表面；置试件于实物光学显微镜的载物台上。在放大100倍下测量研磨凹坑的尺寸：按式（1)计算膜层厚度。
附加说明：
JB/T7707-95
本标准由全国金属与非金属覆盖层标委会提出。本标由武汉材料保护研究所归口。本标准由上海工具厂负责起草。本标准主要起草人金达义
