【机械行业标准(JB)】 高温合金热处理

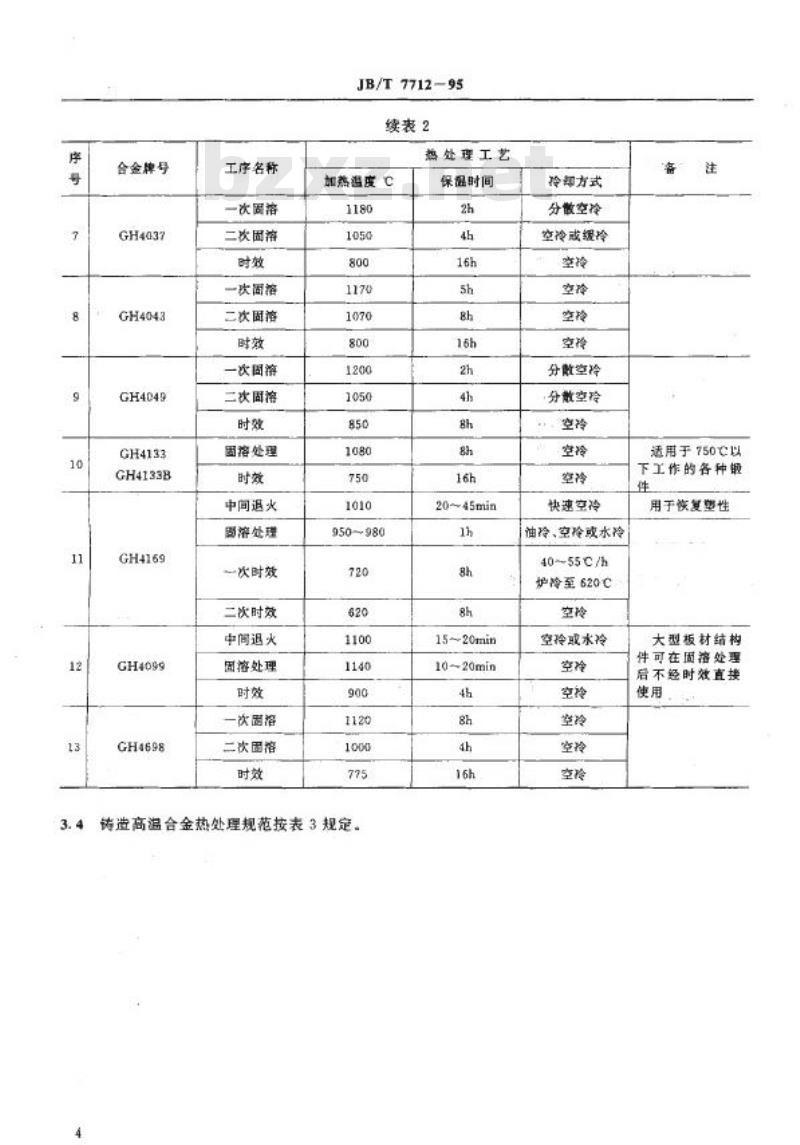

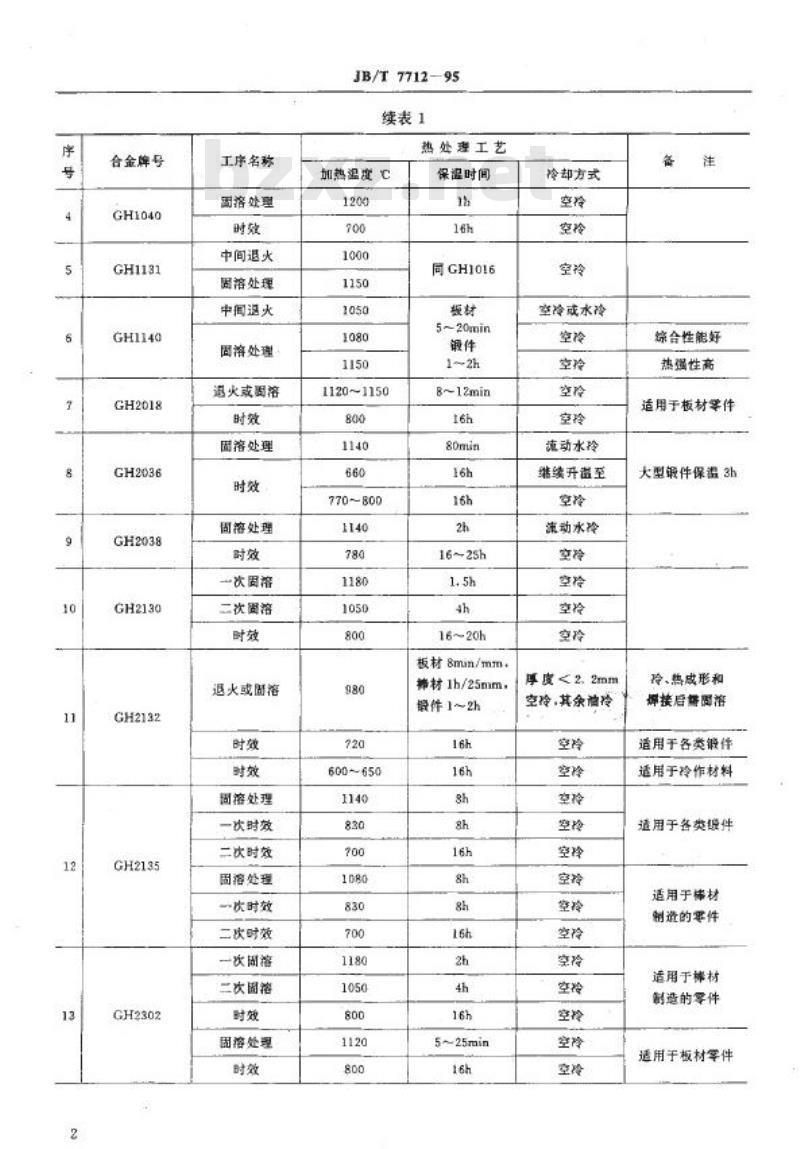

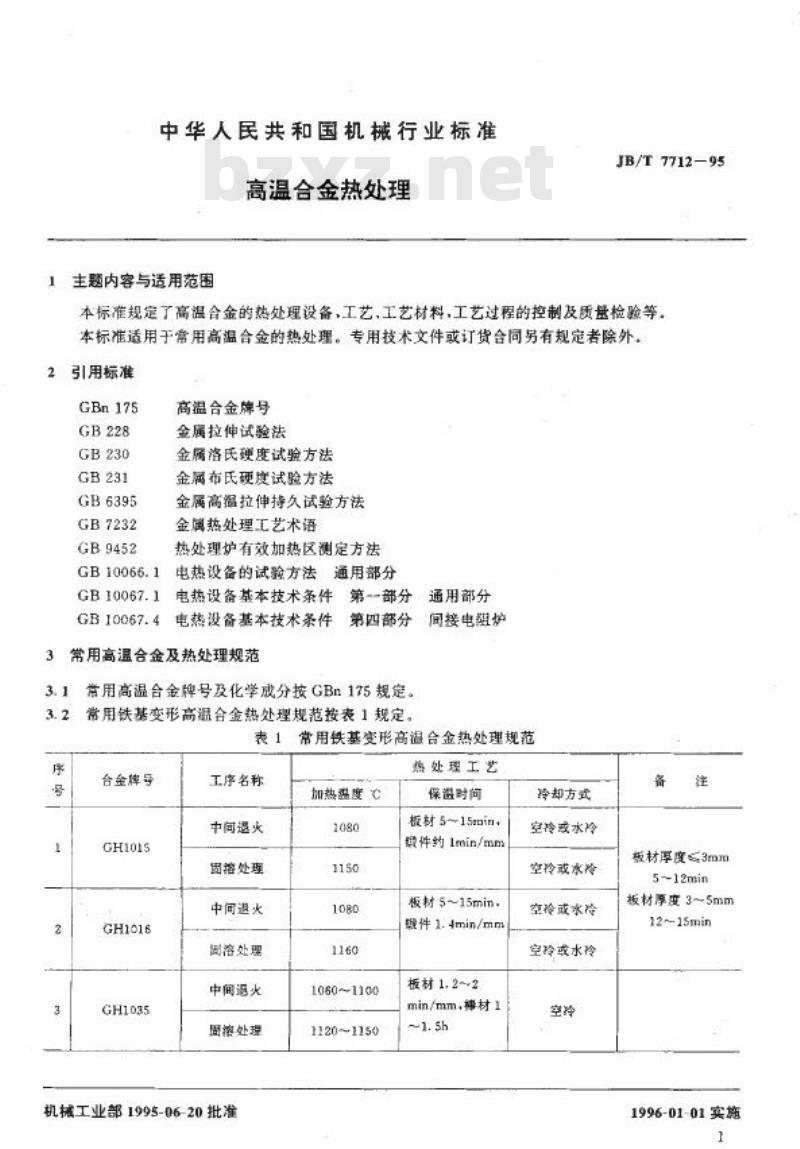

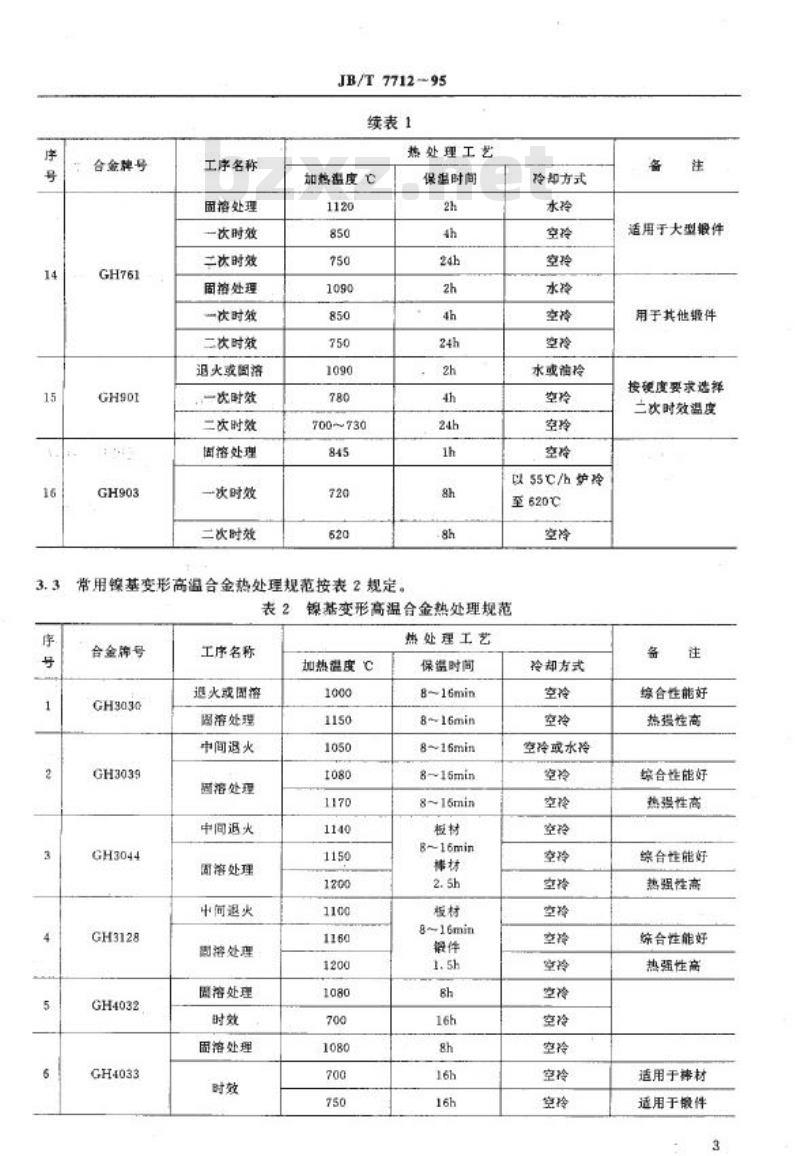

中华人民共和国机械行业标准 JB/T7712-95 高温合金热处理 （1995-06-20发布；1996-01-01实施） 中华人民共和国机械工业部 1 主题内容与适用范围 本标准规定了高温合金的热处理设备、工艺、工艺材料、工艺过程的控制及质量检验等。本标准适用于常用高温合金的热处理。专用技术文件或订货合同另有规定者除外。 引用标准: GB/T 175 GB 228 GB 230 GB 231 GB 6395 GB 7232 GB 9452 GB 10066.1 GB 10067.1 GB 10067.4 高温合金牌号 金属拉伸试验法 金属洛氏硬度试验方法 金属布氏硬度试验方法 金属高温拉伸持久试验方法 金旗热处理工艺术语 热处理炉有效加热区测定方法 电热设备的试验方法通用部分 电热设备基本技术条件第一部分 电热设备基本技术条件第四部分 常用高温合金及热处理规范 2 常用高温合金及热处理规范（表1：常用铁基变形高温合金热处理规范） 表1：常用铁基变形高温合金热处理规范 | 序 号 | 合金牌号 | GH1015 | GH1016 | GH1035 | | :---: | :---: | :---: | :---: | :---: | | | 工序名称 | 中间退火 | 固溶处理 | 中间退火 | 固溶处理 | 中间退火 | | | 加热温度 | 1080 | 1150 | 1080 | 1160 | 1060~1100 | | | 热处理工艺/保温时间 | 板材：5~15min，件：约1min/mm | 板材：5~15min，件：1.4min/mm | 板材：1.2~2min/mm，件：1~1.5h | 空冷或水冷 | 空冷或水冷 | | | 冷却方式 | 空冷或水冷 | 空冷或水冷 | 空冷或水冷 | | | 备注 | 板材厚度≤3mm | 5~12min | 板材厚度3~5mm | 12~15min | 表1（续）：常用高温合金热处理工艺（包含GH1040至GH2302） | 序 号 | 合金牌号 | GH1040 | GH1131 | GH1140 | GH2018 | GH2036 | GH2038 | GH2130 | GH2132 | GH2135 | GH2302 | | :---: | :---: | :---: | :---: | :---: | :---: | :---: | :---: | :---: | :---: | :---: | :---: | | | 工序名称 | 固溶处理 | 时效 | 中间退火 | 固溶处理 | 中间退火 | 固溶处理 | 退火或固溶 | 时效 | 固溶处理 | 时效 | | | 加热温度 | 1200 | 700 | 1000 | 1150 | 1050 | 1080 | 1150 | 1120~1150 | 800 | 1140 | | | 保温时间 | 1h | 16h | 同GH1016板材：5~20min，锻件：1~2h | 8h | 16h | 16h | 2h | 1625h | 1.5h | 4h | | | 冷却方式 | 空冷 | 空冷 | 空冷 | 空冷或水冷 | 空冷 | 空冷 | 空冷 | 空玲 | 流动水冷 | 继续升温至空冷 | | | 备注 | 厚度<2.2mm：空冷，其余油冷 | 空冷 | 空冷 | 空冷 | 空冷 | 空玲 | 空玲 | 空玲 | 空玲 | 空玲 | 表1（续）：常用高温合金热处理工艺（包含GH761至GH903） | 序 号 | 合金牌号 | GH761 | GH901 | GH903 | | :---: | :---: | :---: | :---: | :---: | | | 工序名称 | 固溶处理 | 一次时效 | 二次时效 | 固溶处理 | 一次时效 | 二次时效 | 退火或固溶 | 一次时效 | 二次时效 | 固溶处理 | 一次时效 | 二次时效 | (注：原文数据在最后部分被切断，上述内容为对OCR文本中完整可识别部分的整理和重构。)
