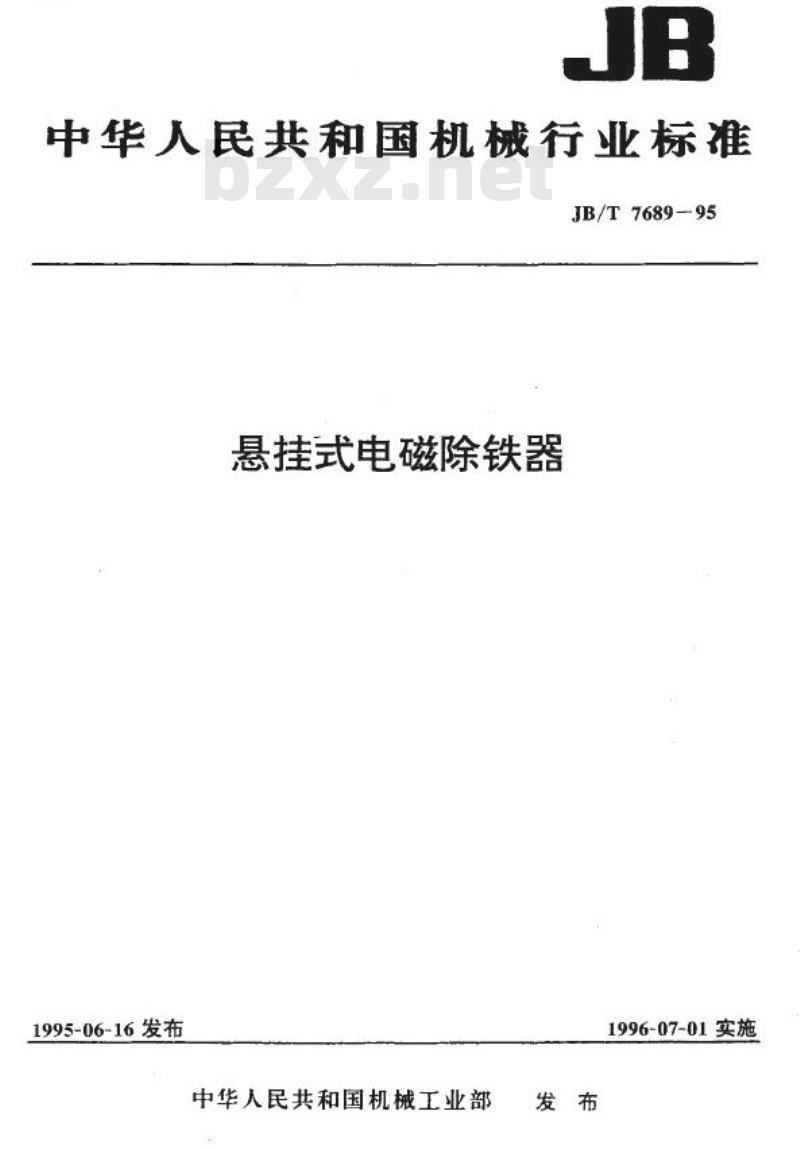

【机械行业标准(JB)】 悬挂式电磁除铁器

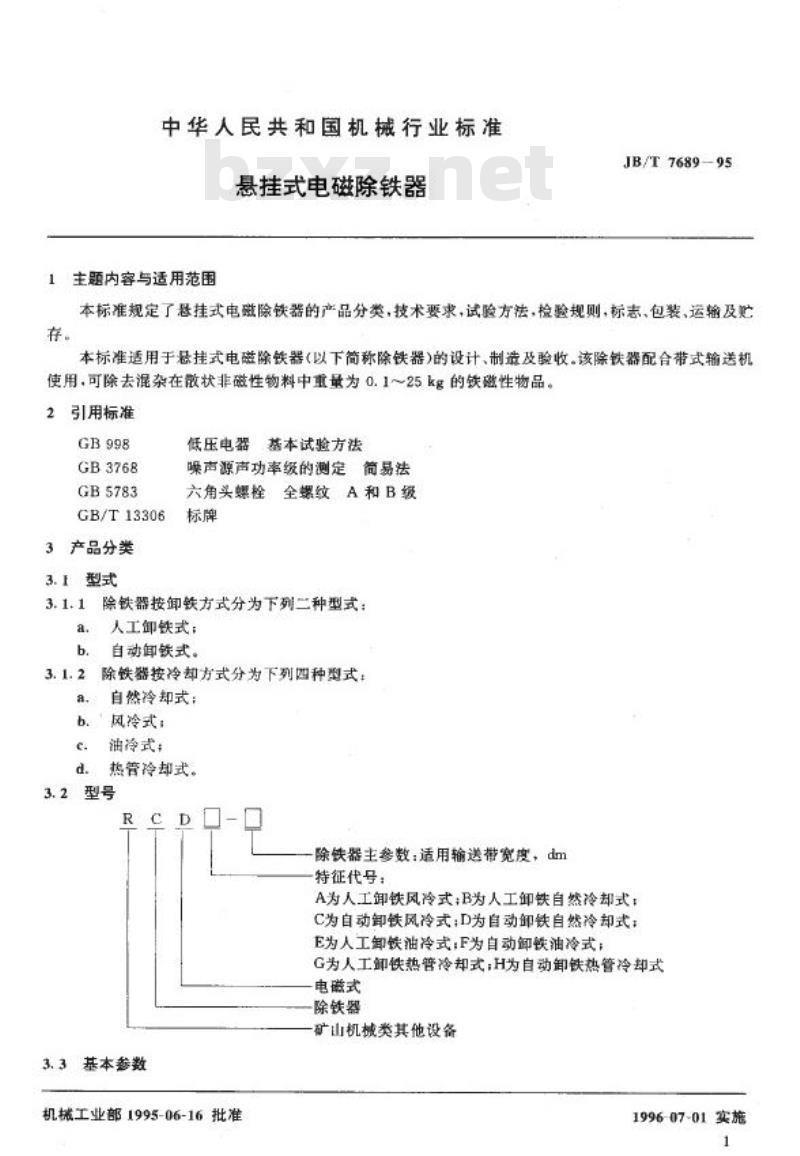

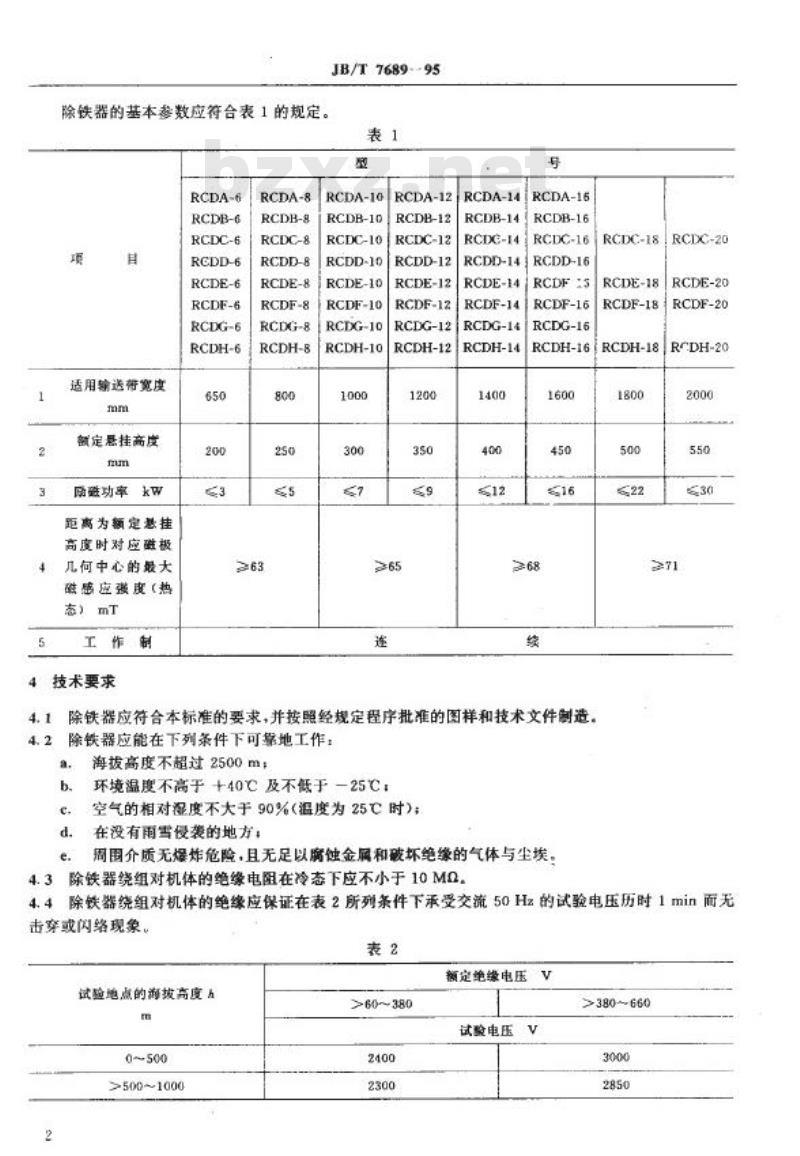

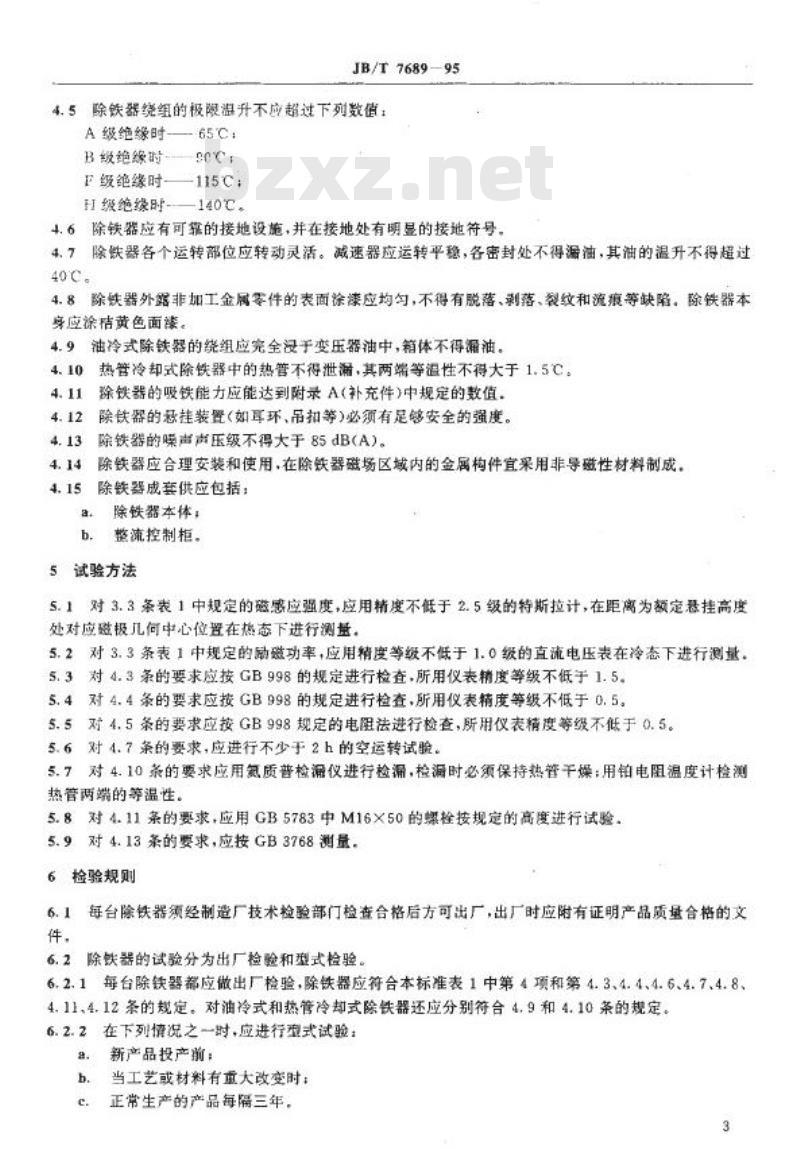

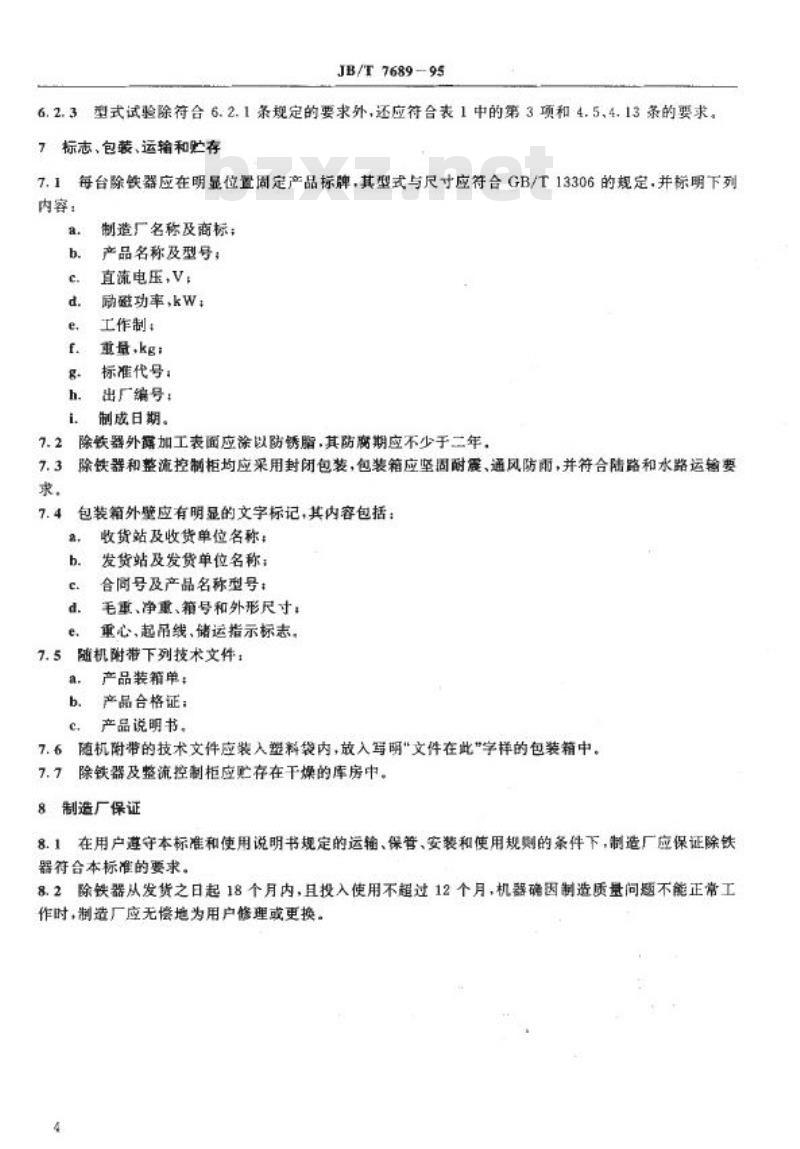

中华人民共和国机械行业标准 JB/T 7689-95 悬挂式电磁除铁器 1 主题内容与适用范围 本标准规定了悬挂式电磁除铁器的产品分类、技术要求、试验方法、检验规则、标志、包装、运输及贮存。 本标准适用于悬挂式电磁除铁器（以下简称除铁器）的设计、制造及验收。该除铁器配合带式输送机使用，可除去混杂在散状非磁性物料中重量为0.1~25kg的铁磁性物品。 2 引用标准 GB998 GB3768 GB5783 GB/T 13306 3 产品分类 3.1 型式 3.1.1 除铁器按卸铁方式分为下列二种型式： a. 人工卸铁式; b. 自动卸铁式。 3.1.2 除铁器按冷却方式分为下列四种型式： a. 自然冷却式； b. 风冷式； c. 油冷式； d. 热管冷却式。 3.2 型号 除铁器的型号由四个字母构成，用于标识其各项参数和特性： A：人工卸铁风冷式； B：人工卸铁自然冷却式； C：自动卸铁风冷式; D：自动卸铁自然冷却式; E：人工卸铁油冷式； F：自动卸铁油冷式； G：人工卸铁热管冷却式； H：自动卸铁热管冷却式。 3.3 基本参数 除铁器的基本参数应符合表1的规定。主要参数包括适用输送带宽度、额定悬挂高度、额定功率和距离为额定悬挂高度时对应磁极几何中心的最大磁感应强度（热态）。型号后缀数字代表不同尺寸和参数等级（例如：RCDA-6、RCDA-8、RCDA-14等）。 表1：除铁器基本参数（部分列举） | 型号 | 适用输送带宽度(mm) | 额定悬挂高度(mm) | 额定功率(kW) | 最大磁感应强度(mT) | | :--- | :--- | :--- | :--- | :--- | | RCDA-6 | 650 | 200 | 3 | ≤5 | | RCDA-8 | 800 | 250 | ≤5 | >63 | | RCDA-10 | 1000 | 300 | ≤5 | >65 | | RCDA-12 | 1200 | 350 | ≤5 | | RCDA-14 | 1400 | 400 | 12 | | RCDA-16 | 1600 | 450 | 16 | (注：表1包含所有型号的详细参数，包括RCDA-18、RCDA-20等型号的完整规格。) 4 技术要求 4.1 除铁器应符合本标准的要求，并按照经规定程序批准的图样和技术文件制造。除铁器应能在下列条件下可靠地工作： a. 海拔高度不超过2500m； b. 环境温度不高于+40℃及不低于-25℃：空气的相对湿度不大于90% (温度为25℃时)； c. 在没有雨雪侵袭的地方； d. 周围介质无爆炸危险，且无足以腐蚀金属和破坏绝缘的气体与尘埃。 4.2 绝缘电阻与试验电压 除铁器绕组对机体的绝缘电阻在冷态下应不小于10MΩ。 为确保绝缘可靠性，除铁器绕组对机体的绝缘应保证在表2所列条件下承受交流50Hz的试验电压历时1min，面无击穿或闪络现象。 表2：试验地点的海拔高度与额定绝缘电压/试验电压 | 海拔高度(m) | 额定绝缘电压(V) | 试验电压(V) | | :--- | :--- | :--- | | 0~500 | 3000 | 380~660 | | >500~1000 | 2850 | 3000~380~660 | | >1000~2400 | 2400 | 2850~3000 | | 2400以上 | 2300 | 2400 | 4.3 极限温升要求 除铁器绕组的极限温升不应超过下列数值： A级绝缘时：65℃； B级绝缘时：90℃； F级绝缘时：115℃； H级绝缘时：140℃。 4.4 其他要求 4.4.1 除铁器应有可靠的接地设施，并在接地处有明显的接地符号。 4.4.2 除铁器各个运转部位应转动灵活。减速器应运转平稳，各密封处不得漏油，其油的温升不得超过40℃。 4.4.3 除铁器外露非加工金属零件的表面漆应均匀，不得有脱落。
