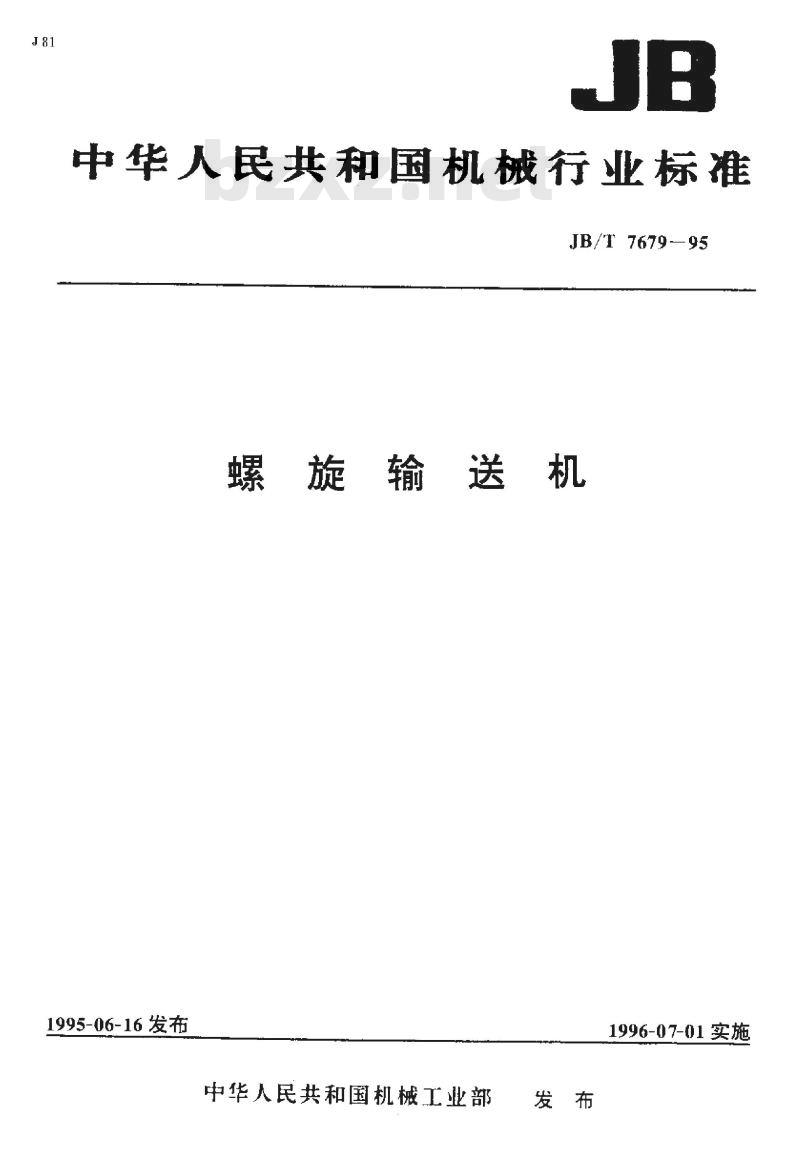

【机械行业标准(JB)】 螺旋输送机

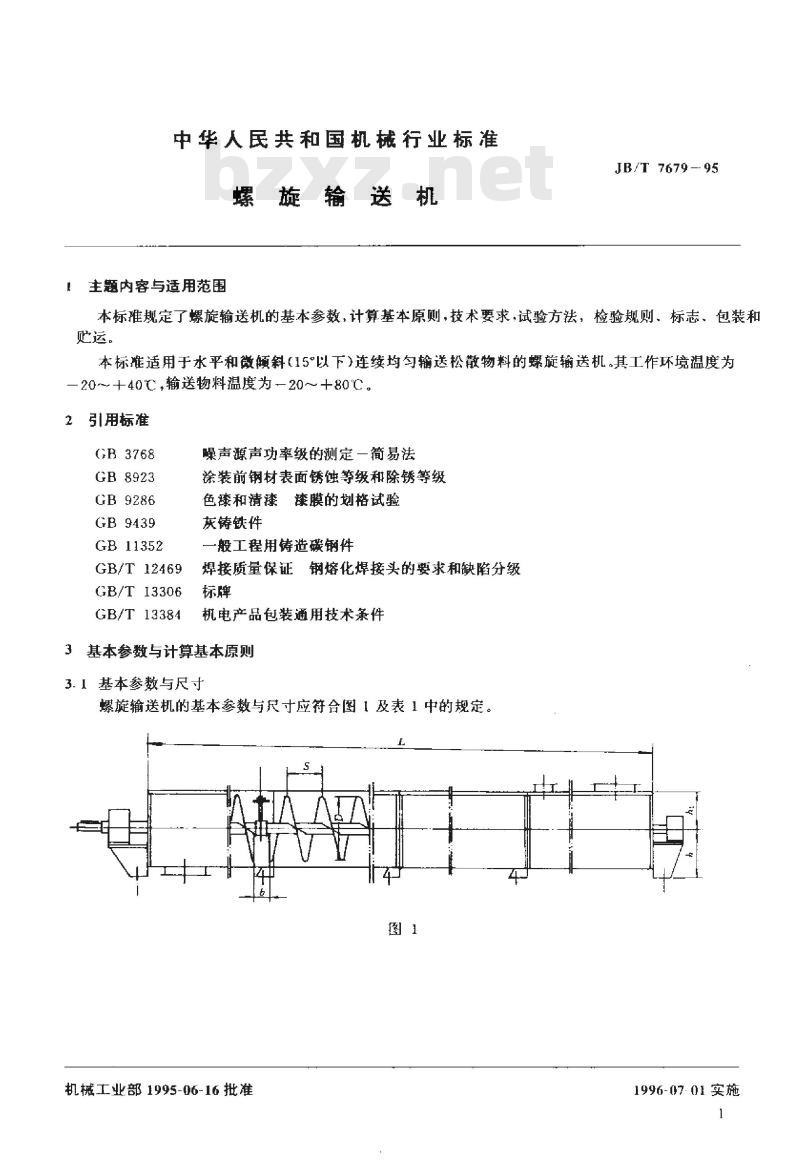

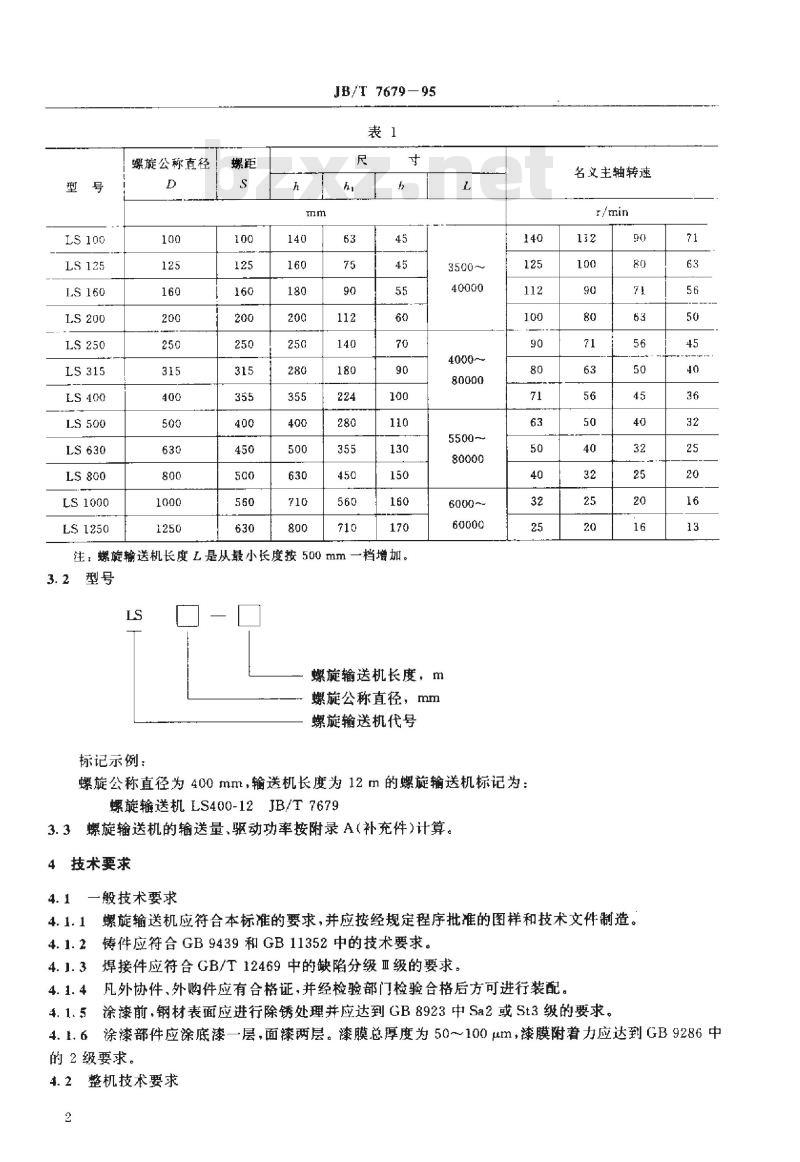

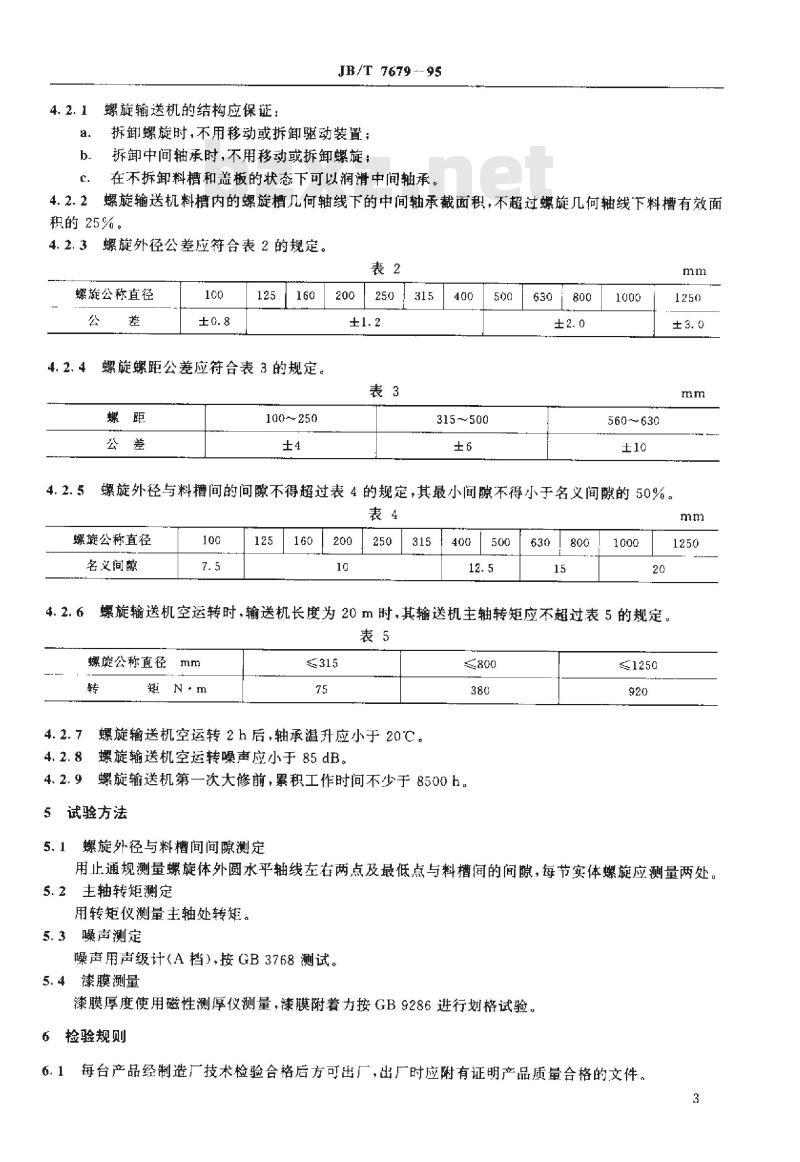

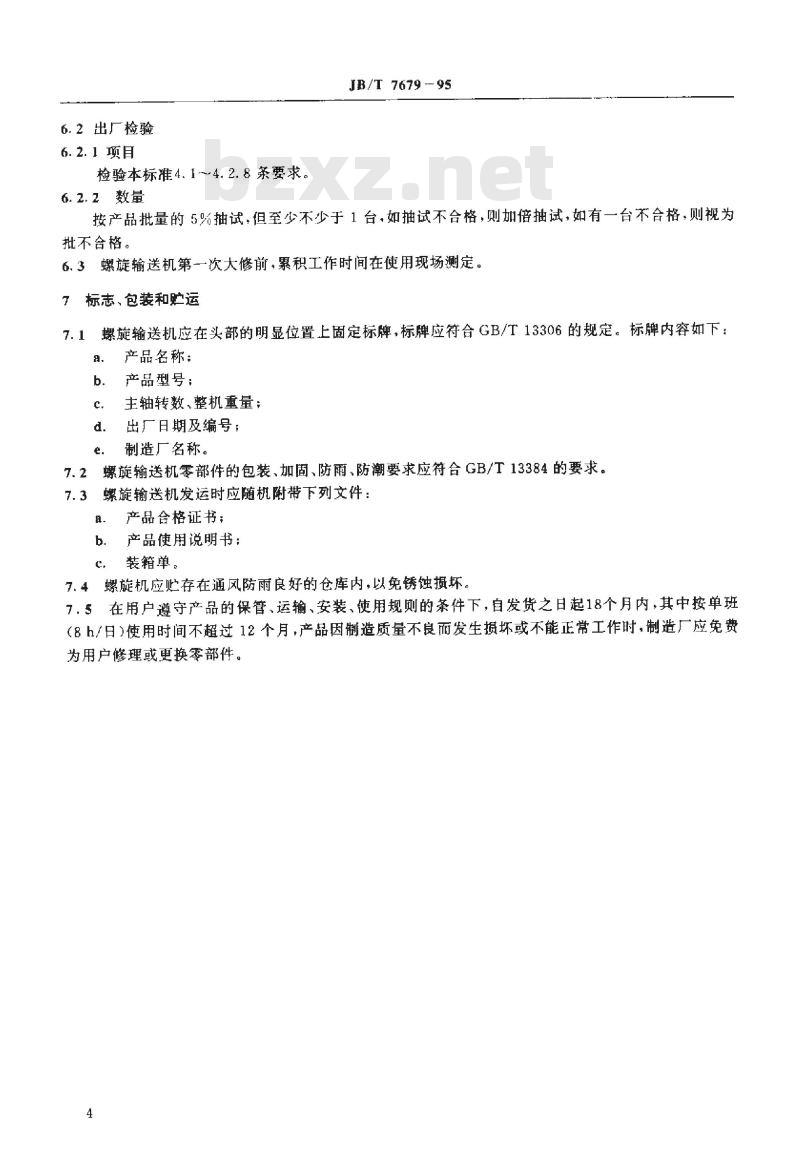

中华人民共和国机械行业标准 JB/T 7679-95 螺旋输送机 1995-06-16 发布 中华人民共和国机械工业部 实施日期：1996-07-01 **主题内容与适用范围** 本标准规定了螺旋输送机的基本参数，计算基本原则，技术要求，试验方法，检验规则、标志、包装和贮运。 本标准适用于水平和微斜（15°以下）连续均匀输送松散物料的螺旋输送机。其工作环境温度为20～+40℃，输送物料温度为—20～+80℃。 **2 引用标准** * GB 3768 * GB 8923 * GB 9286 * GB 9439 * GB 11352 * GB/T 12469 * GB/T 13306 * GB/T 13384 **3 基本参数与计算基本原则** **3.1 基本参数与尺寸** 螺旋输送机的基本参数与尺寸应符合图1及表1中的规定。 **表1：螺旋输送机基本参数** | 螺旋输送机代号 | LS100 | LS125 | LS160 | LS200 | LS250 | LS315 | LS400 | LS500 | LS630 | LS800 | LS1000 | LS1250 | | :---: | :---: | :---: | :---: | :---: | :---: | :---: | :---: | :---: | :---: | :---: | :---: | :---: | | 螺旋公称直径 (mm) | 100 | 125 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 | | 螺距 (mm) | 100 | 125 | 160 | 200 | 250 | 315 | 355 | 400 | 450 | 500 | 560 | 630 | | 螺旋输送机长度 (m) | 3500～40000 | 4000～80000 | 5500～80000 | 6000～60000 | 7000～80000 | 8000～90000 | 9000～100000 | 10000～120000 | 12000～150000 | 15000～180000 | 18000～200000 | 20000～250000 | 注：螺旋输送机长度L是从最小长度按500mm档增加。螺旋公称直径为400mm，输送机长度为12m的螺旋输送机标记为：LS400-12。 **3.3 输送量与驱动功率** 螺旋输送机的输送量、驱动功率按附录A（补充件）计算。 **4 技术要求** **4.1 一般技术要求** **4.1.1 制造要求** 螺旋输送机应符合本标准的要求，并应按经规定程序批准的图样和技术文件制造。 **4.1.2 材料要求** * 铸件应符合GB 9439和GB 11352中的技术要求。 * 焊接件应符合GB/T 12469中的缺陷分级要求。 **4.1.3 外协件/外购件** 凡外协件、外购件应有合格证，并经检验部门检验合格后方可进行装配。 **4.1.4 表面处理和涂漆** * 涂漆前，钢材表面应进行除锈处理并应达到GB 8923中Sa2或St3级的要求。 * 涂漆部件应涂底漆一层，面漆两层。漆膜总厚度为50～100um，漆膜附着力应达到GB 9286中的2级要求。 **4.2 整机技术要求** 螺旋输送机的结构应保证以下要求： **4.2.1 拆卸和润滑要求** * 拆卸螺旋时，不用移动或拆卸驱动装置。 * 拆卸中间轴承时，不用移动或拆卸螺旋。 * 在不拆卸料槽和盖板的状态下可以润滑中间轴承。 * 螺旋输送机料槽内的螺旋槽几何轴线下的中间轴承截面积，不超过螺旋几何轴线下料槽有效面积的25%。 **4.2.2 尺寸公差要求** * 螺旋外径公差应符合表2的规定。 * 螺旋螺距公差应符合表3的规定。 **表2：螺旋外径公差** | 螺旋公称直径 | 100 | 125 | 160 | 200 | 250 | 315 | 400 | | | :---: | :---: | :---: | :---: | :---: | :---: | :---: | :---: | | 公差 | ±0.8 | | **表3：螺旋螺距公差** | 螺旋公称直径 | 100~250 | 200~250 | 315~500 | 500~630 | | :---: | :---: | :---: | :---: | :---: | | 公差 | ±4 | ±1.2 | ±6 | | **附：名义主轴转速 (r/min)** | 132 | 100 | 90 | 80 | 71 | 63 | 56 | 50 | 40 | 32 | 25 | 20 |
