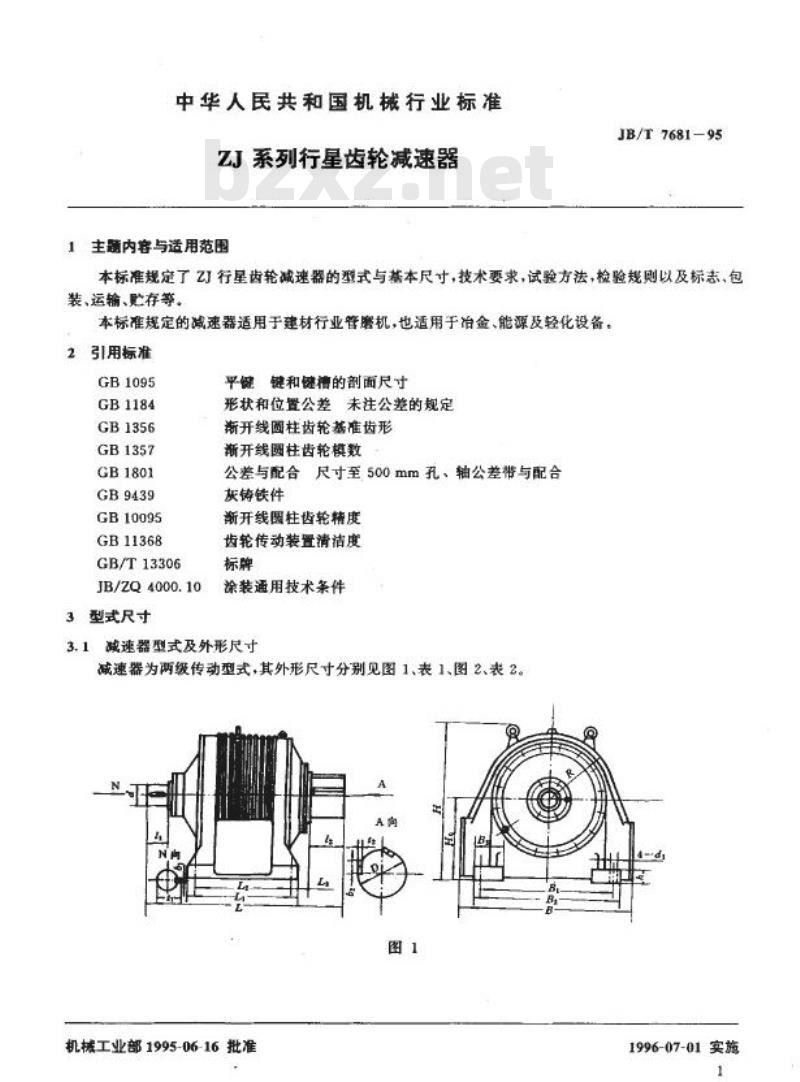

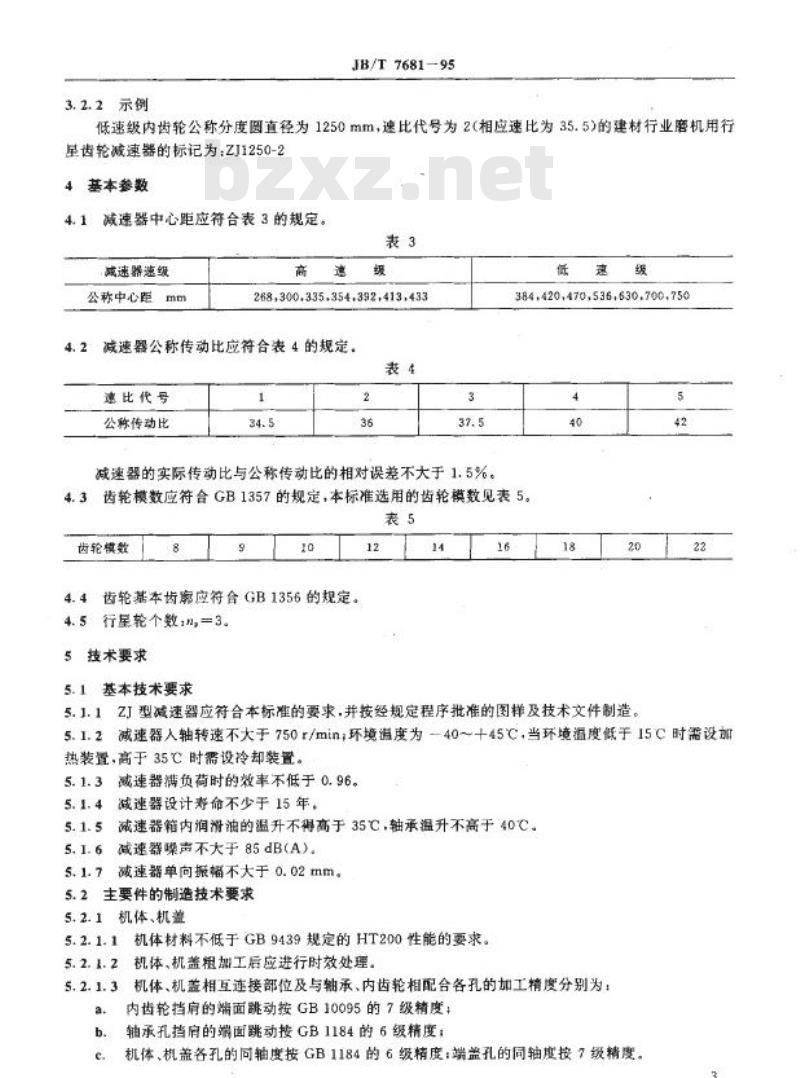

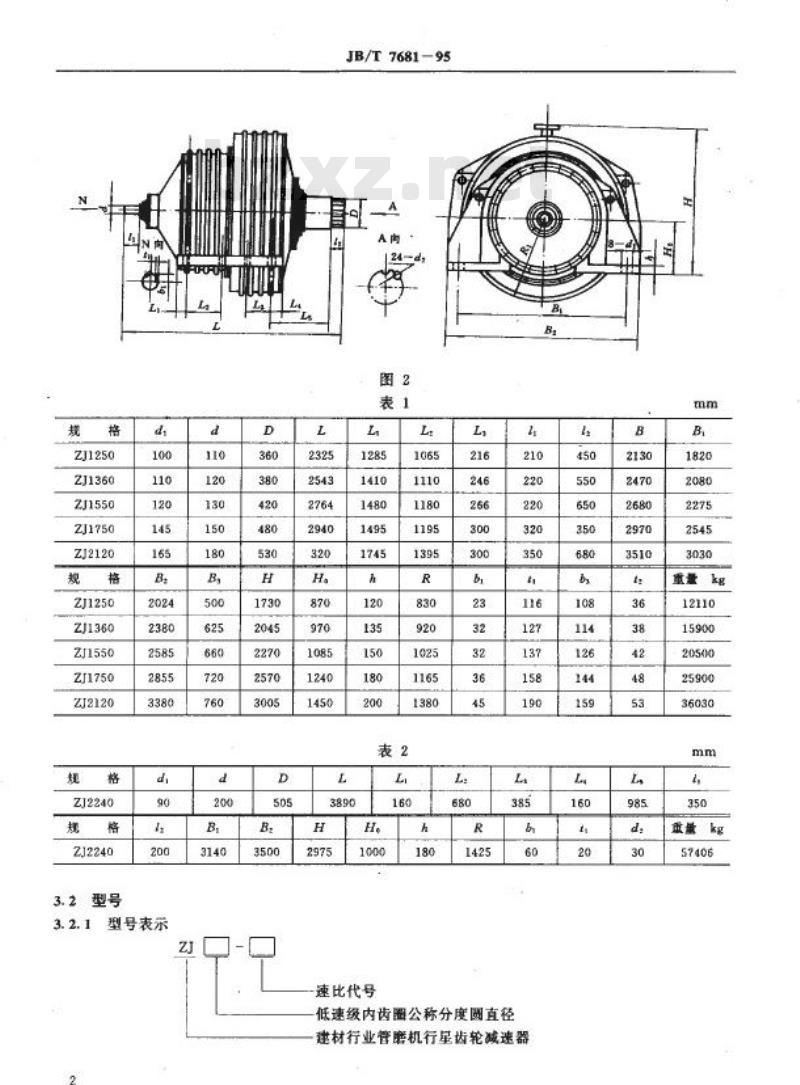

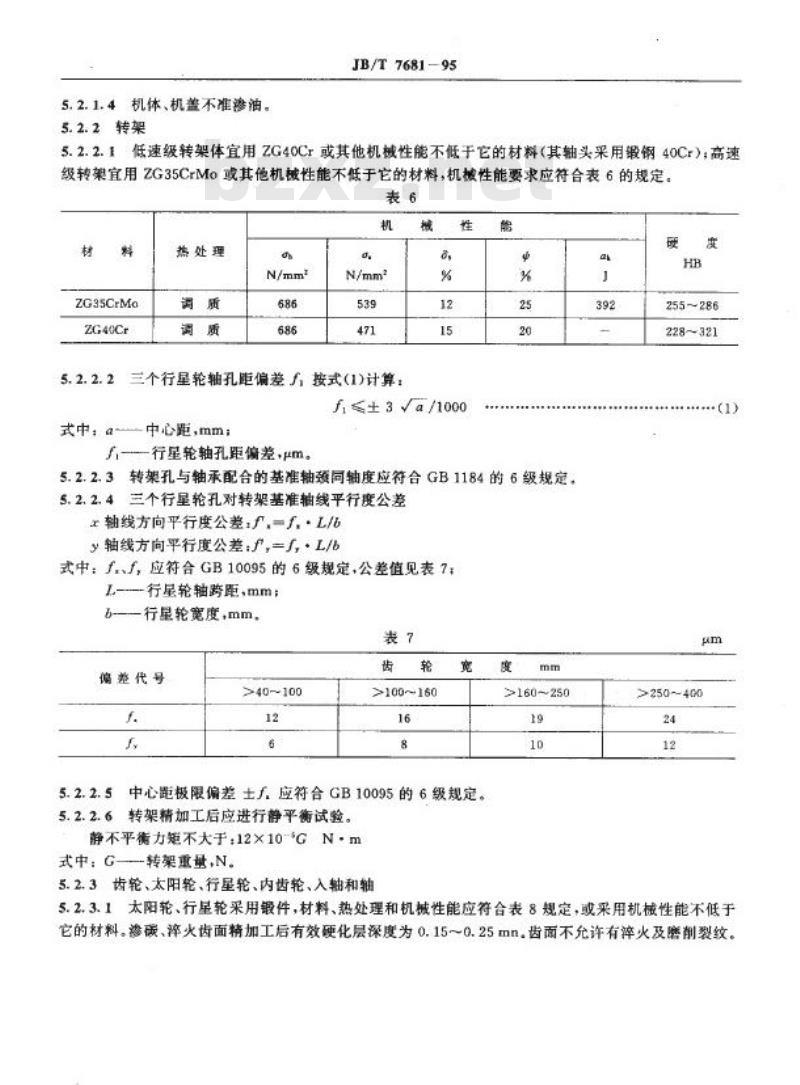

中华人民共和国机械行业标准 JB/T7681-95 ZJ系列行星齿轮减速器 发布：1995-06-16 实施：1996-07-01 1 主题内容与适用范围 本标准规定了ZJ系列齿轮减速器的型式与基本尺寸、技术要求、试验方法、检验规则以及标志、包装、运输和贮存等要求。本标准规定的减速器适用于建材行业管磨机，也适用于冶金、能源及轻化设备。 2 引用标准 本标准引用了以下标准文件：GB1095, GB1184, GB1356, GB1357, GB1801, GB9439, GB10095, GB11368, GB/T13306, JB/ZQ4000.10。 3 型式尺寸 3.1 平链键和键槽的剖面尺寸：本标准对渐开线圆柱齿轮、基准齿形、棋数、公差与配合尺寸、孔、轴公差带、配合灰铸铁件、渐开线圆柱齿轮精度、齿轮传动装置清洁度等进行了详细规定。 3.2 减速器型式及外形尺寸 减速器为两缓传动型式，其详细外形尺寸（包括长度L、高度H、直径d等参数）和型号范围，分别在表1和表2中进行了详细列出，型号范围包括ZJ1250、ZJ1360、ZJ1550、ZJ1750、ZJ2120、ZJ2240等。 3.2.1 尺寸参数：减速器的主要尺寸参数（如d, L, H）的具体值，根据不同的型号（如ZJ1250至ZJ2240）有不同的规定。例如，在不同型号下，中心距（d）的范围包括100mm到3380mm。 3.2.2 示例：对于低速级内齿轮公称分度圆直径为1250mm，速比代号为2的建材行业磨机用行星齿轮减速器，其标记为：ZJ1250-24。 4 基本参数 4.1 减速器中心距：应符合表3的规定，根据减速器的速级不同，公称中心距有所差异。例如，高速级公称中心距范围包括268mm至433mm。 4.2 减速器公称传动比：应符合表4的规定，速比代号对应的公称传动比如下：速比代号1对应的公称传动比为34.5，速比代号2对应的公称传动比为36，速比代号3对应的公称传动比为37.5。减速器的实际传动比与公称传动比的相对误差不大于1.5%。 4.3 齿轮模数：应符合GB1357的规定，本标准选用的齿轮模数详见表5，模数包括8、9、10等。 4.4 齿轮基本齿率：应符合GB1356的规定。 4.5 行星轮个数：n=3。 5 技术要求 本标准规定了减速器的具体技术要求。
