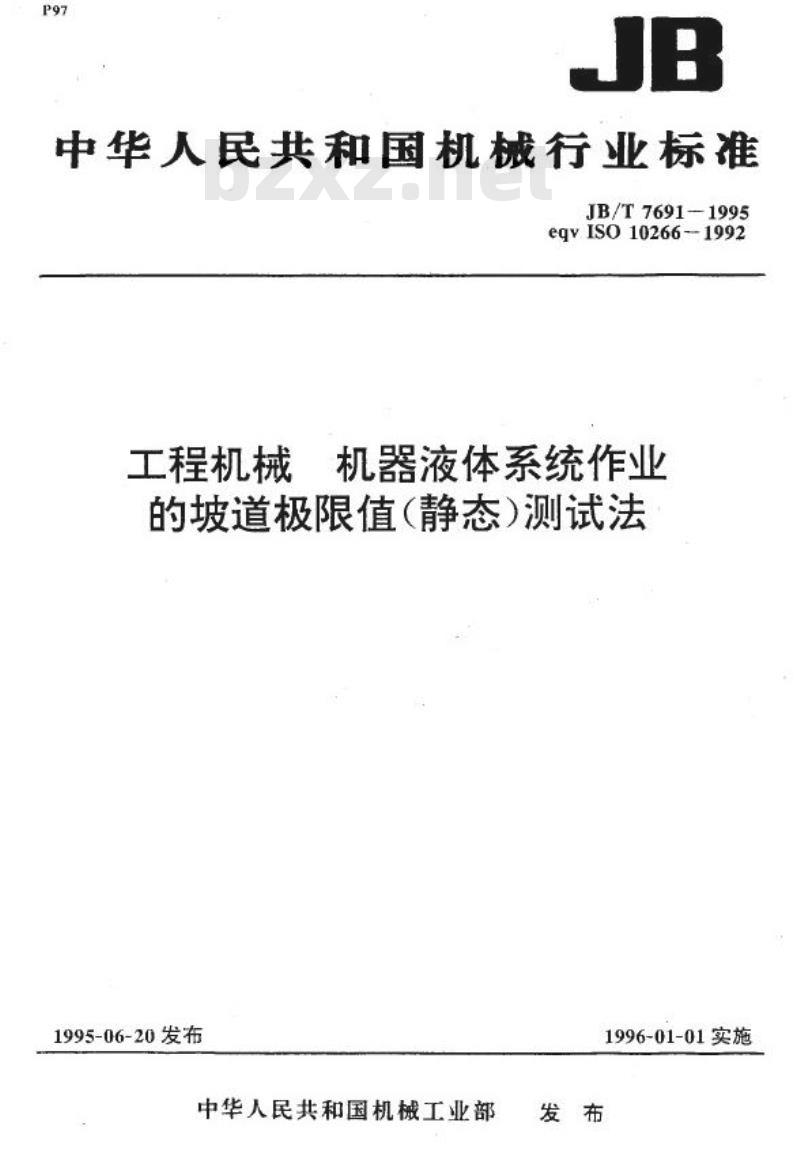

【机械行业标准(JB)】 工程机械 机器液体系统作业的坡道极限值(静态)测试法

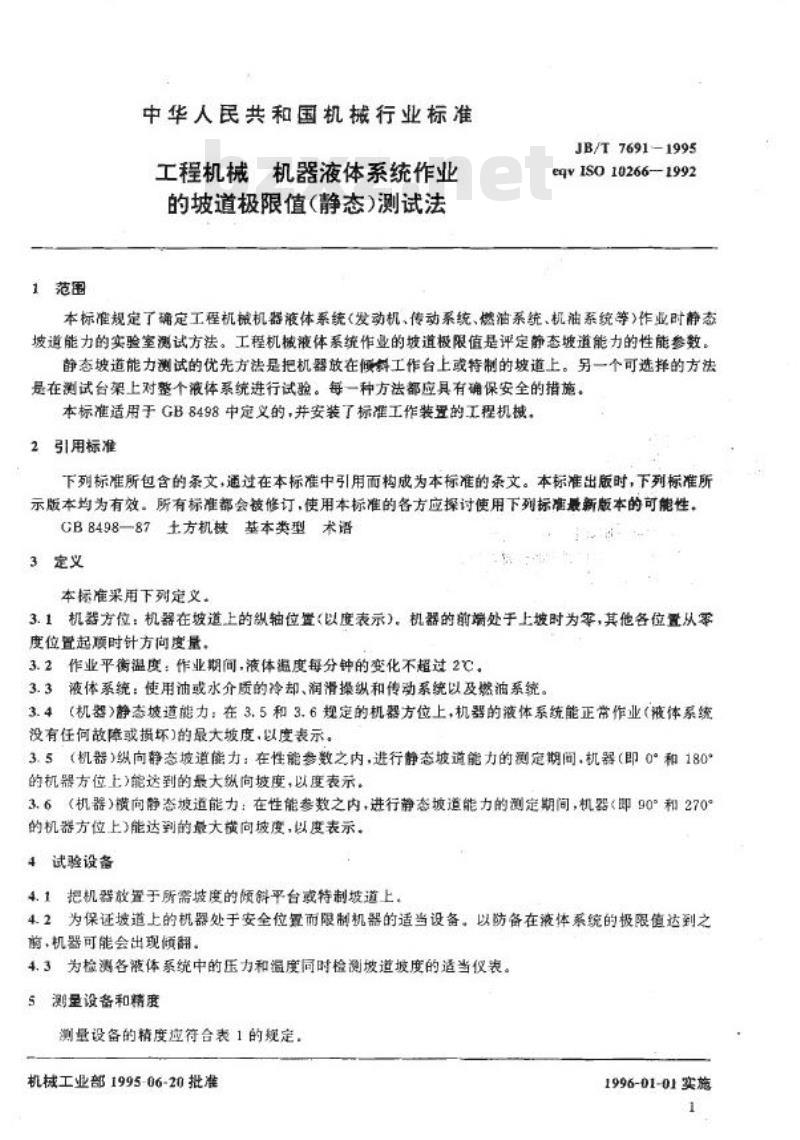

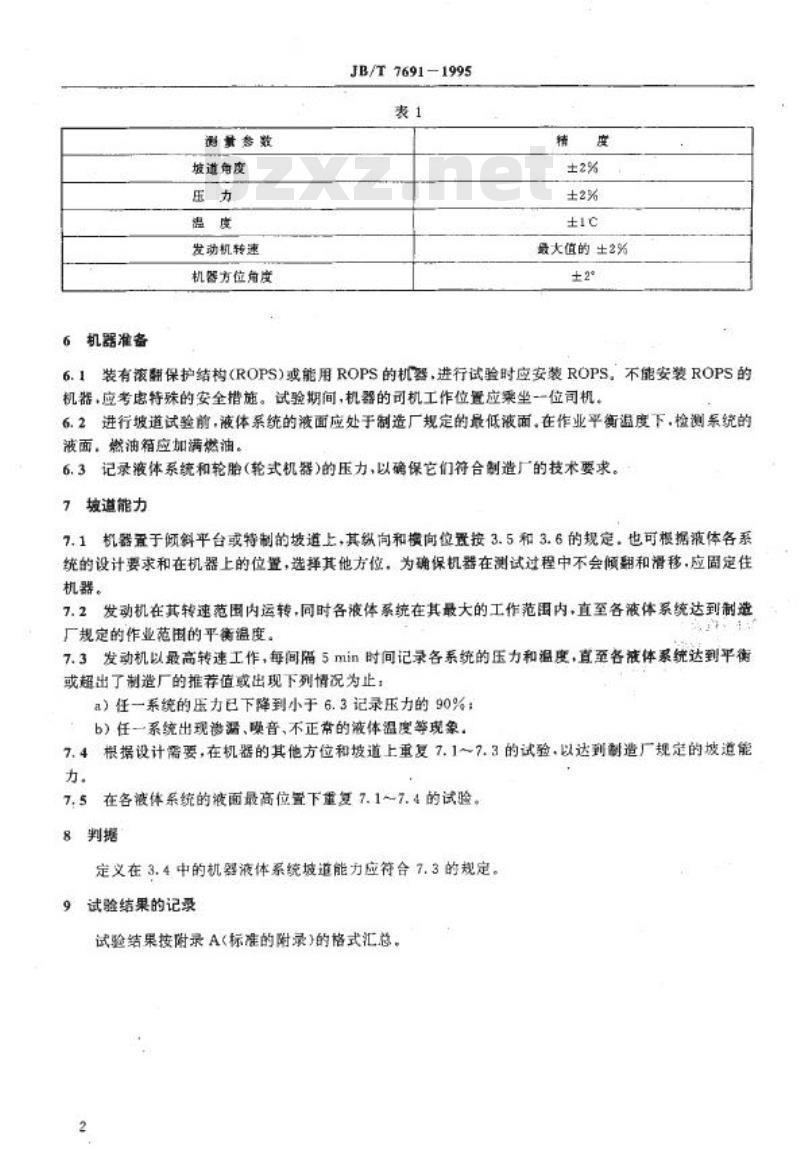

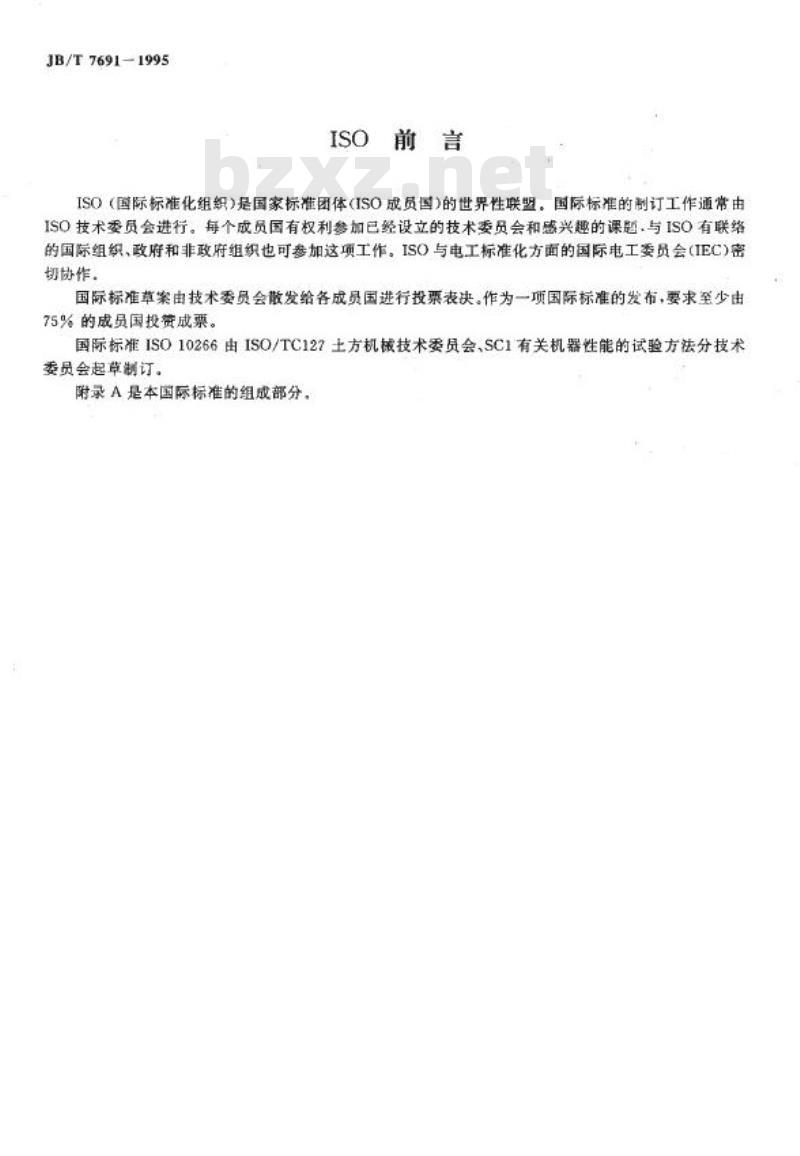

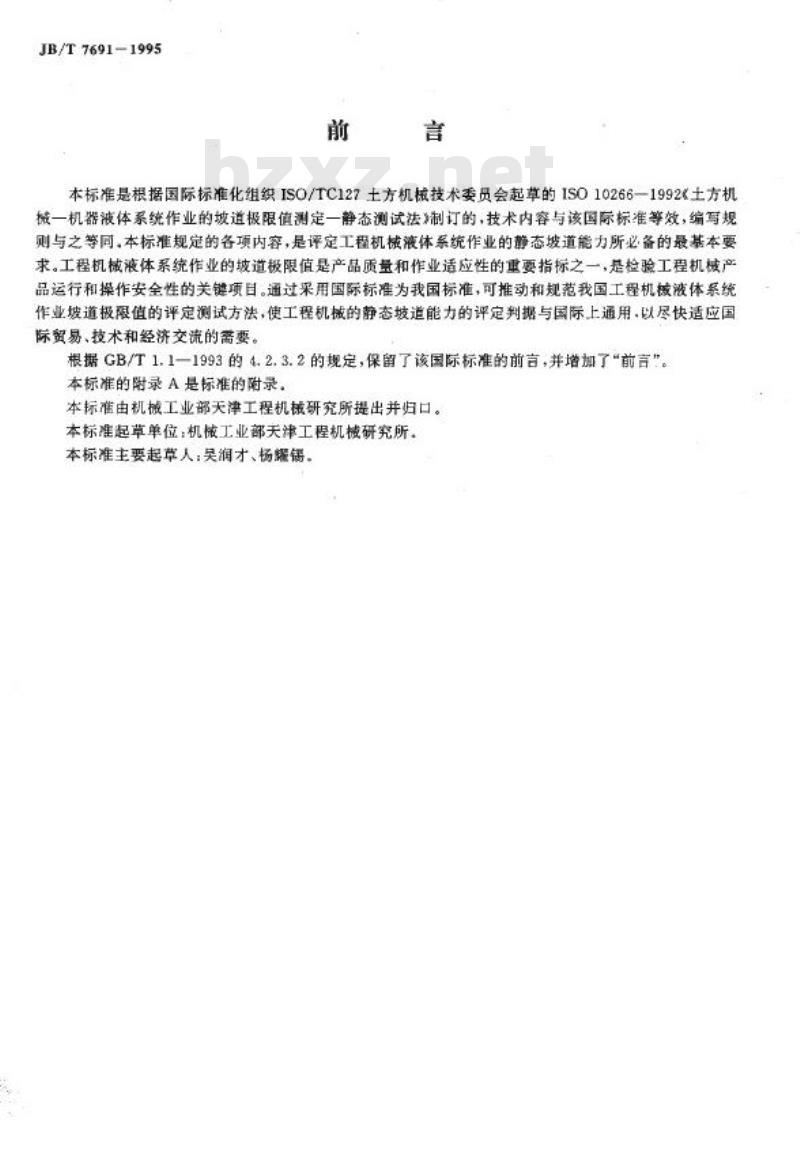

中华人民共和国机械行业标准 JB/T 7691-1995 (等同于ISO 10266-1992) 工程机械机器液体系统作业的坡道极限值（静态）测试法 发布日期：1995-06-20 实施日期：1996-01-01 前言 本标准是根据国际标准化组织ISO/TC127土方机械技术委员会起草的ISO 10266-1992《土方机械—机器液体系统作业的坡道极限值测定—静态测试法》制订的，技术内容与该国际标准等效，编写规则与之等同。本标准规定的各项内容，是评定工程机械液体系统作业的静态坡道能力所必备的最基本要求。工程机械液体系统作业的坡道极限值是产品质量和作业适应性的重要指标之一，也是检验工程机械产品运行和操作安全性的关键项目。通过采用国际标准为我国标准，可推动和规范我国工程机械液体系统作业坡道极限值的评定测试方法，使工程机械的静态坡道能力的评定判据与国际上通用，以尽快适应国际贸易、技术和经济交流的需要。根据GB/T 1.1-1993的规定，本标准保留了该国际标准的前言，并增加了本标准的前言。 本标准由机械工业部天津工程机械研究所提出并归口。本标准起草单位：机械工业部关津工程机械研究所。本标准主要起草人：吴润才、杨耀铸。 ISO（国际标准化组织）是国家标准团体（ISO成员国）的世界性联盟。国际标准的制订工作通常由ISO技术委员会进行，每个成员国有权利参加已经设立的技术委员会和感兴趣的课题。与ISO有联络的国际组织、政府和非政府组织也可参加这项工作。ISO与电工标准化方面的国际电工委员会（IEC）密切协作。国际标准草案由技术委员会散发给各成员国进行投票表决，作为一项国际标准的发布，要求至少由75%的成员国投费成票。 国际标准ISO 10266由ISO/TC127土方机械技术委员会，SC1有关机器性能的试验方法分技术委员会起草制订。本标准附录A是国际标准的组成部分。 1 范围 本标准规定了确定工程机械机器液体系统（发动机、传动系统、燃油系统、机油系统等）作业时静态坡道能力的实验室测试方法。工程机械液体系统作业的坡道极限值是评定静态坡道能力的性能参数。静态坡道能力测试的优先方法是把机器放置于倾斜工作台上或特制的坡道上。另一个可选择的方法是在测试台架上对整个液体系统进行试验。每一种方法都应具有确保安全的措施。本标准适用于GB8498中定义的，并安装了标准工作装置的工程机械。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，下列标准所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。本标准引用GB8498-87《土方机械基本类型术语》。 3 定义 本标准采用下列定义： 3.1 机器方位：机器在坡道上的轴线位置（以度表示）。机器的前端处于上坡时为零，其他各位置从零度位置起顺时针方向度量。 3.2 作业平衡温度：作业期间，液体温度每分钟的变化不超过2℃。 3.3 液体系统：使用油或水介质的冷却、润滑、操作和传动系统以及燃油系统。 3.4 (机器)静态坡道能力：在3.5和3.6规定的机器方位上，机器的液体系统能正常作业（液体系统没有任何故障或损坏）的最大坡度，以度表示。 3.5 (机器)纵向静态坡道能力：在性能参数之内，进行静态坡道能力的测定期间，机器（即0°和180°的机器方位上）能达到的最大纵向坡度，以度表示。 3.6 (机器)横向静态坡道能力：在性能参数之内，进行静态坡道能力的测定期间，机器（即90°和270°的机器方位上）能达到的最大横向坡度，以度表示。 4 试验设备 4.1 需要将机器放置于所需坡度的倾斜平台或特制坡道上。 4.2 应设置限制机器的适当设备，以保证坡道上的机器处于安全位置，防止在液体系统的极限值达到之前，机器出现倾翻。 4.3 应配备适当仪表，用于检测各液体系统中的压力和温度，同时检测坡道坡度。 5 测量设备和精度 测量设备的精度应符合表1的规定。 表1：测量参数与精度 | 测量参数 | 坡道角度 | 压力 | 温度 | 发动机转速 | 机器方位角度 | |---|---|---|---|---|---| | 精度 | ±2% | ±2% | ±1℃ | 最大值的±2% | ±2° | 6 机器准备 6.1 装有滚翻保护结构(ROPS)或能用ROPS的机器，在进行试验时应安装ROPS。不能安装ROPS的机器，应考虑特殊的安全措施。试验期间，机器的司机应乘坐一位司机。 6.2 进行坡道试验
