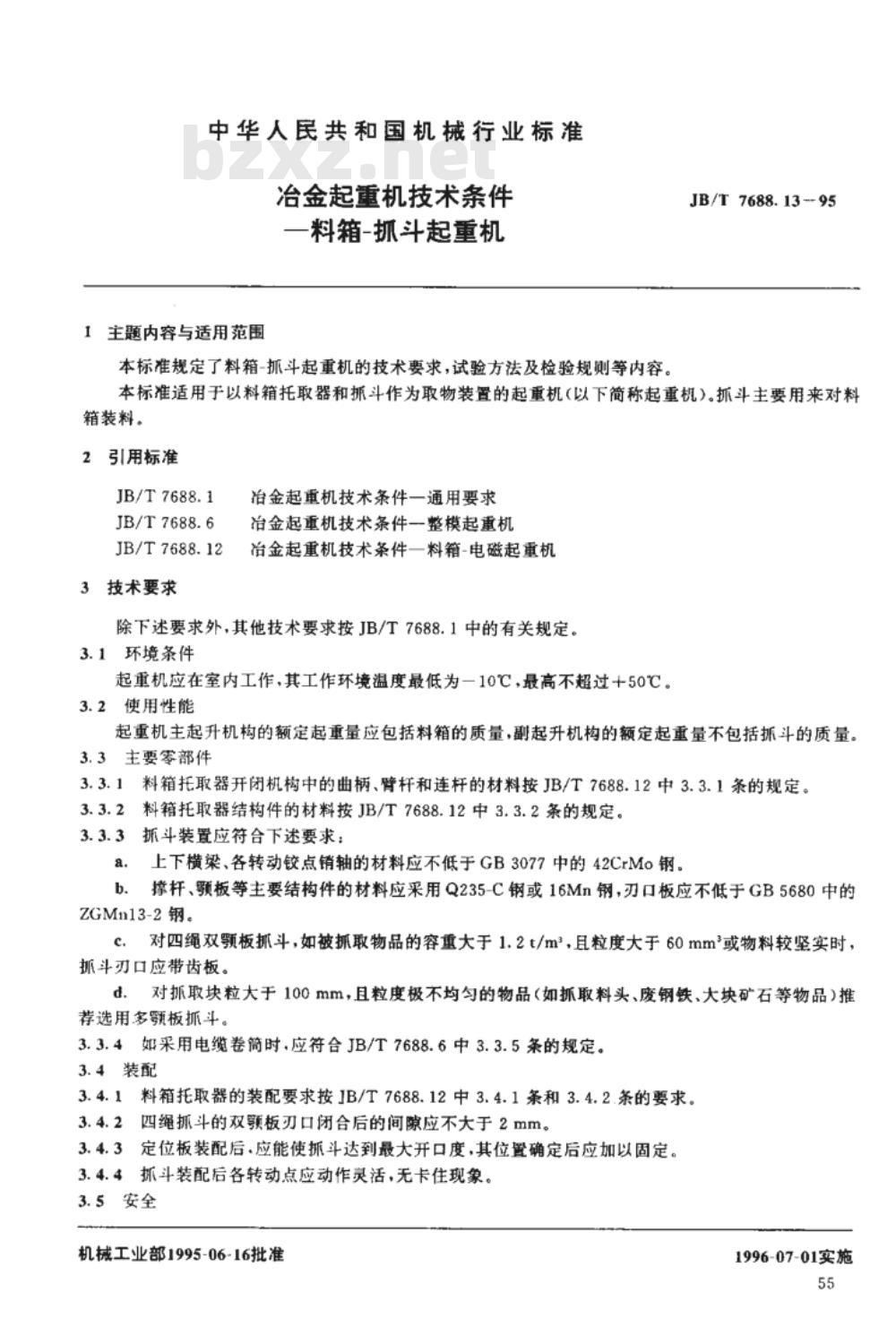

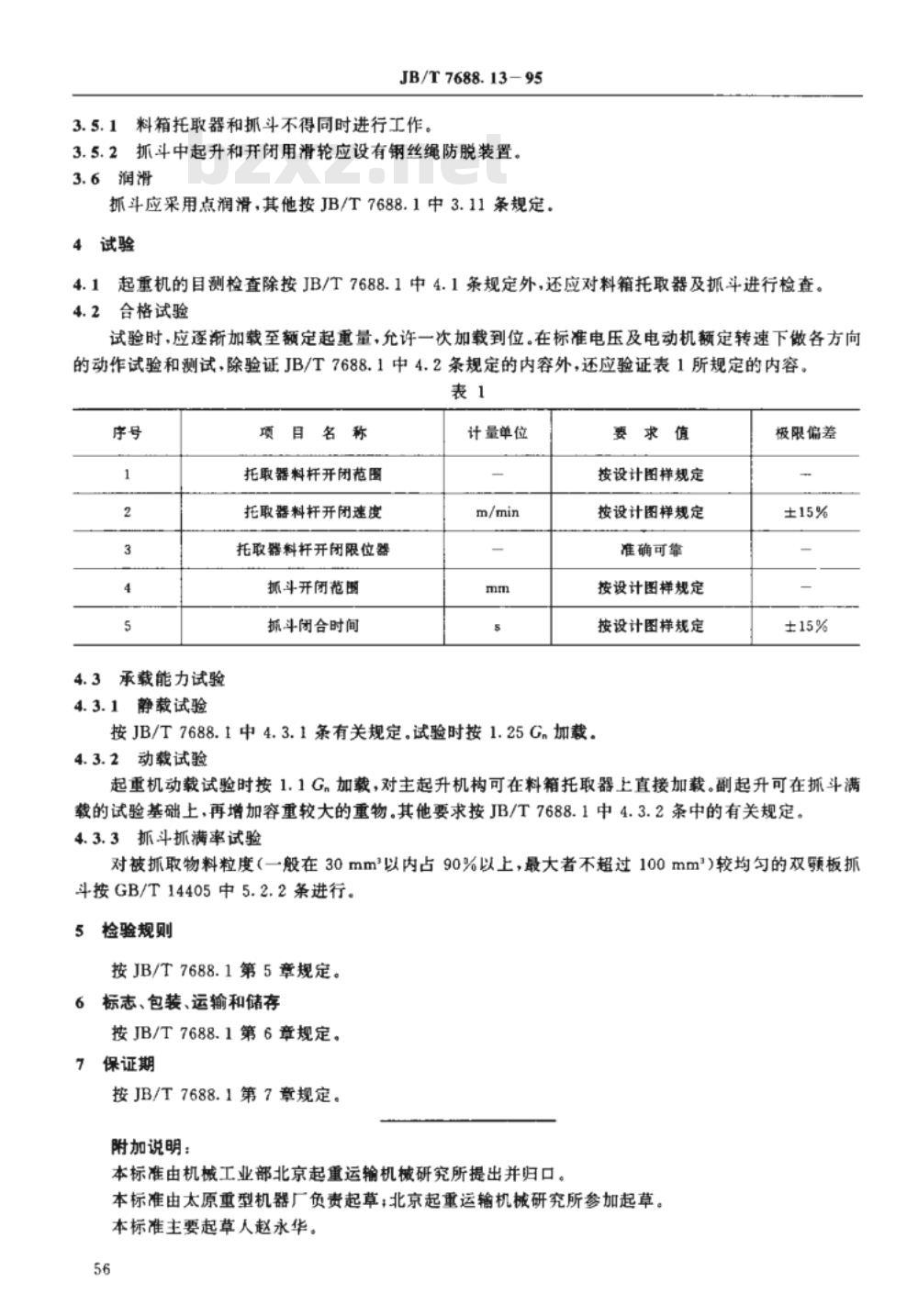

中华人民共和国机械行业标准 治金起重机技术条件一料箱-抓斗起重机 1 主题内容与适用范围 本标准规定了料箱-抓斗起重机的技术要求、试验方法及检验规则等内容。JB/T7688.13--95 本标准适用于以料箱托取器和抓斗作为取物装置的起重机（以下简称起重机）。抓斗主要用来对料箱装料。 2 引用标准 JB/T7688.1 JB/T7688.6 JB/T7688.12 3 技术要求 （治金起重机技术条件一、通用要求、冶金起重机技术条件一、整模起重机、冶金起重机技术条件一、料箱-电磁起重机除下述要求外，其他技术要求按JB/T7688.1中的有关规定。） 3.1 环境条件 起重机应在室内工作，其工作环境温度最低为10℃，最高不超过+50℃。 3.2 使用性能 起重机主起升机构的额定起重量应包括料箱的质量，副起升机构的额定起重量不包括抓斗的质量。 3.3 主要零部件 3.3.1 料箱托取器开闭机构中的曲柄、臂杆和连杆的材料按JB/T7688.12中3.3.1条的规定。 3.3.2 料箱托取器结构件的材料按JB/T7688.12中3.3.2条的规定。 3.3.3 拆斗装置应符合下述要求： a. 上下横梁、各转动铰点销轴的材料应不低于GB3077中的42CrMo钢。 b. 撑杆、颗板等主要结构件的材料应采用Q235-C钢或16Mn钢，刃口板应不低于GB5680中的ZGMn13-2钢。 对四绳双颚板抓斗，如被抓取物品的容重大于1.2t/m，且粒度大于60mm或物料较坚实时，c. 抓斗刃口应带齿板。 对抓取块粒大于100mm，且粒度极不均匀的物品（如抓取料头、废钢铁、大块矿石等物品）推荐选用多板抓斗。 3.3.4 如采用电缆卷筒时，应符合JB/T7688.6中3.3.5条的规定。 3.4 装配 3.4.1 料箱托取器的装配要求按JB/T7688.12中3.4.1条和3.4.2条的要求。 3.4.2 四绳抓斗的双颚板刃口闭合后的间隙应不大于2mm。 3.4.3 定位板装配后，应能使抓斗达到最大开口度，其位确定后应加以固定。 3.4.4 抓斗装配后各转动点应动作灵活，无卡住现象。 3.5 安全 3.5.1 料箱托取器和抓斗不得同时进行工作。 3.5.2 抓斗中起升和开闭用滑轮应设有钢丝绳防脱装置。 3.6 润滑 抓斗应采用点润滑，其他按JB/T7688.1中3.11条规定。 4 试验 4.1 起重机的目测检查除按JB/T7688.1中4.1条规定外，还应对料箱托取器及抓斗进行检查。 4.2 合格试验 试验时，应逐渐加载至额定起重量，允许一次加载到位。在标准电压及电动机额定转速下做各方向的动作试验和测试。除验证JB/T7688.1中4.2条规定的内容外，还应验证表1所规定的内容。 表1 序号 | 项目名称 | 计量单位 | 要求值 | 极限偏差 --- | --- | --- | --- | --- 1 | 托取器料杆开闭范围 | mm | 按设计图样规定 | ±15% 2 | 托取器料杆开闭速度 | m/min | 按设计图样规定 | ±15% 4 | 托取器料杆开闭限位器 | - | 准确可靠 | - 5 | 抓斗闭合时间 | - | 按设计图样规定 | - 4.3 承载能力试验 4.3.1 静载试验 项目名称：托取器料杆开闭范圈；托取器料杆开闭速度；托取器料杆开闭限位器；抓斗开闭范围；抓斗闭合时间。 计量单位：m/min, mm。 按JB/T7688.1中4.3.1条有关规定。试验时按1.25G加载。 4.3.2 动载试验 要求值：按设计图样规定。对主起升机构可在料箱托取器上直接加载。副起升可在抓斗满载的试验基础上，再增加容重较大的重物。其他要求按JB/T7688.1中4.3.2条中的有关规定。 4.3.3 抓斗抓满率试验 对被抓取物料粒度（一般在30mm以内占90%以上，最大者不超过100mm）较均匀的双板抓斗按GB/T14405中5.2.2条进行。 5 检验规则 按JB/T7688.1第5章规定。 6 标志、包装、运输和储存 按JB/T7688.1第6章规定。 7 保证期 按JB/T7688.1第7章规定。 附加说明： 本标准由机械工业部北京起重运输机械研究所提出并归口。本标准由太原重型机器厂负责起草；北京起重运输机械研究所参加起草。本标准主要起草人赵永华。 机械工业部1995-06-16批准 1996-07-01实施
