【机械行业标准(JB)】 冶金起重机技术条件 料箱-电磁起重机

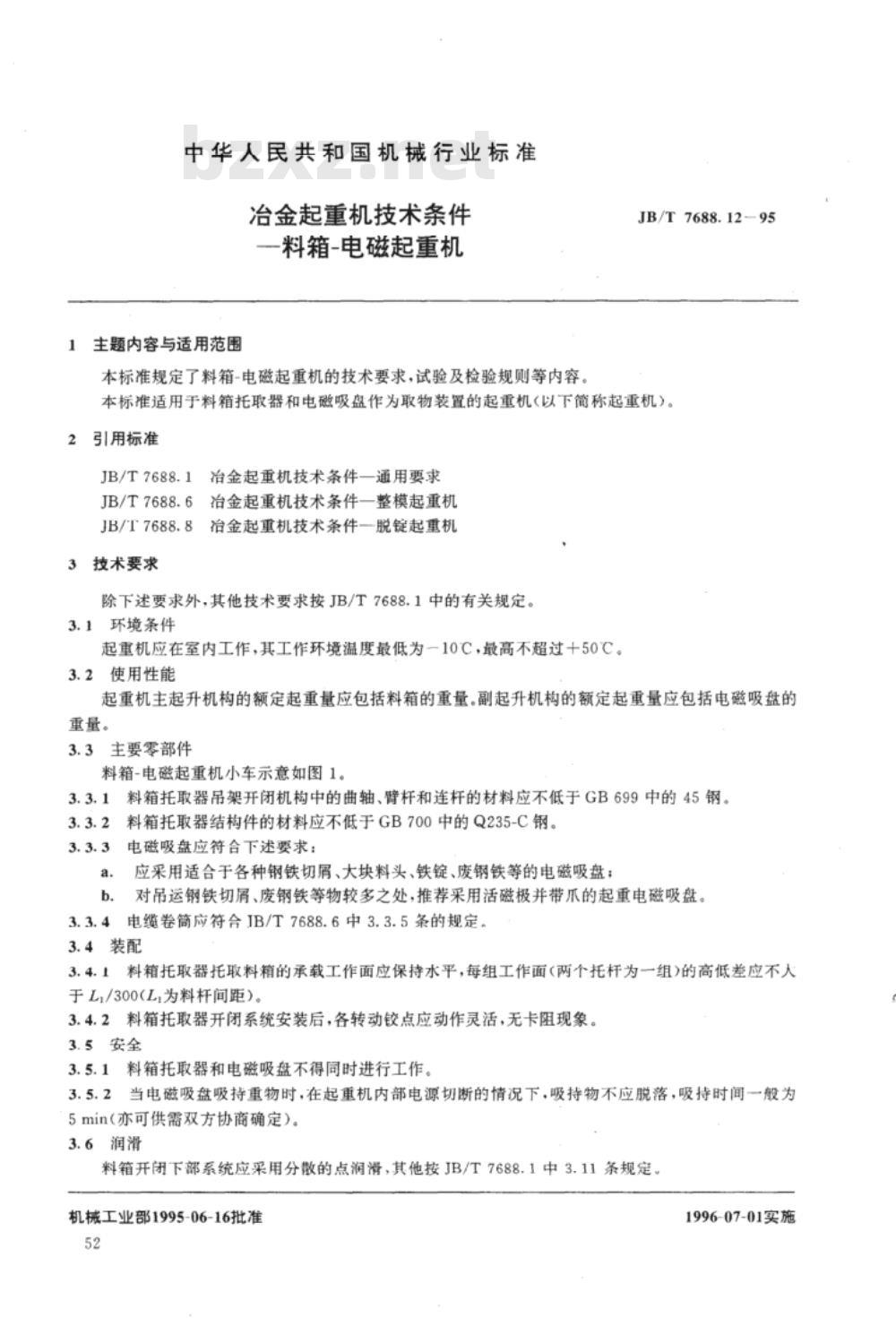

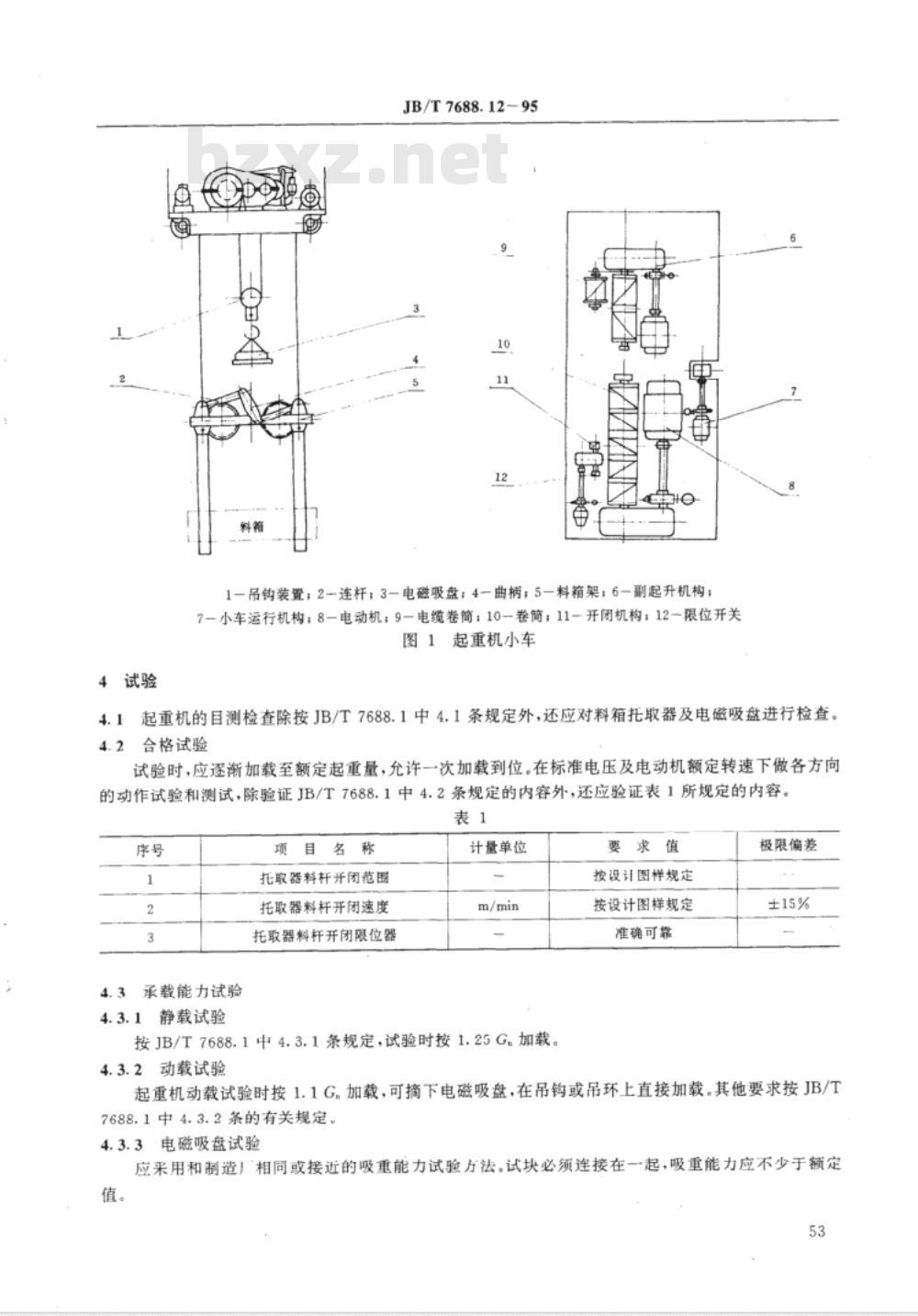

中华人民共和国机械行业标准 冶金起重机技术条件 一料箱-电磁起重机 1 主题内容与适用范围 本标准规定了料箱-电磁起重机的技术要求、试验及检验规则等内容。本标准适用于料箱托取器和电磁吸盘作为取物装置的起重机（以下简称起重机）。 2 引用标准 JB/T7688.1 冶金起重机技术条件—通用要求 JB/T7688.6 冶金起重机技术条件—一整模起重机 JB/T7688.8 冶金起重机技术条件—一脱锭起重机 3 技术要求 除下述要求外，其他技术要求按JB/T7688.1中的有关规定。 3.1 环境条件 起重机应在室内工作，其工作环境温度最低为10℃，最高不超过50℃。 3.2 使用性能 起重机主起升机构的额定起重量应包括料箱的重量。副起升机构的额定起重量应包括电磁吸盘的重量。 3.3 主要零部件 料箱-电磁起重机小车示意如图1。 3.3.1 料箱托取器吊架开闭机构中的曲轴、臂杆和连杆的材料应不低于GB699中的45钢。 3.3.2 料箱托取器结构件的材料应不低于GB700中的Q235-C钢。 3.3.3 电磁吸盘应符合下述要求： 应采用适合于各种钢铁切屑、大块料头、铁锭、废钢铁等的电磁吸盘；对吊运钢铁切屑、废钢铁等物较多之处，推荐采用活磁极并带爪的起重电磁吸盘。 3.3.4 电缆卷筒应符合JB/T7688.6中3.3.5条的规定。 3.4 装配 3.4.1 料箱托取器托取料箱的承载工作面应保持水平，每组工作面（两个托杆为一组）的高低差应不人于L/300（L为料杆间距）。 3.4.2 料箱托取器开闭系统安装后，各转动铰点应动作灵活，无卡阻现象。 3.5 安全 3.5.1 料箱托取器和电磁吸盘不得同时进行工作。 3.5.2 当电磁吸盘吸持重物时，在起重机内部电源切断的情况下，吸持物不应脱落，吸持时间一般为5min（亦可供需双方协商确定）。 3.6 润滑 料箱开闭下部系统应采用分散的点润滑，其他按JB/T7688.1中3.11条规定。 4 试验 起重机的目测检查除按JB/T7688.1中4.1条规定外，还应对料箱托取器及电磁吸盘进行检查。 4.1 合格试验 试验时，应逐渐加载至额定起重量，允许一次加载到位。在标准电压及电动机额定转速下做各方向的动作试验和测试，除验证JB/T7688.1中4.2条规定的内容外，还应验证表1所规定的内容。 表1 序号 | 项目名称 | 计量单位 | 加载要求 | 要求值 | 极限偏差 ---|---|---|---|---|--- 1 | 托取器料杆开闭范围 | m/min | 按JB/T7688.1中4.3.1条规定，试验时按1.25G.加载 | 按设计图样规定 | ±15% 2 | 托取器料杆开闭速度 | m/min | 按JB/T7688.1中4.3.1条规定，试验时按1.25G.加载 | 按设计图样规定 | ±15% 3 | 托取器料杆开闭限位器 | - | 按设计图样规定 | 准确可靠 | - 4.3 承载能力试验 4.3.1 静载试验 试验时应按1.25G.加载。要求值应按设计图样规定，且必须准确可靠。极限偏差为±15%。 4.3.2 动载试验 起重机动载试验时按1.1G.加载，可摘下电磁吸盘，在吊钩或吊环上直接加载。其他要求按JB/T7688.1中4.3.2条的有关规定。 4.3.3 电磁吸盘试验 应采用和制造厂相同或接近的吸重能力试验方法。试块必须连接在一起，吸重能力应不少于额定值。 5 检验规则 按JB/T7688.1第5章规定。 6 标志、包装、运输和储存 按JB/T7688.1第6章规定。 7 保证期 按JB/T7688.1第7章规定。 附加说明： 本标准由机械工业部北京起重运输机械研究所提出并归口。本标准由太原重型机器厂负责起草，北京起重运输机械研究所参加起草。本标准主要起草人赵永华。
