中华人民共和国机械行业标准
冶金起重机技术条件
加热炉装取料起重机

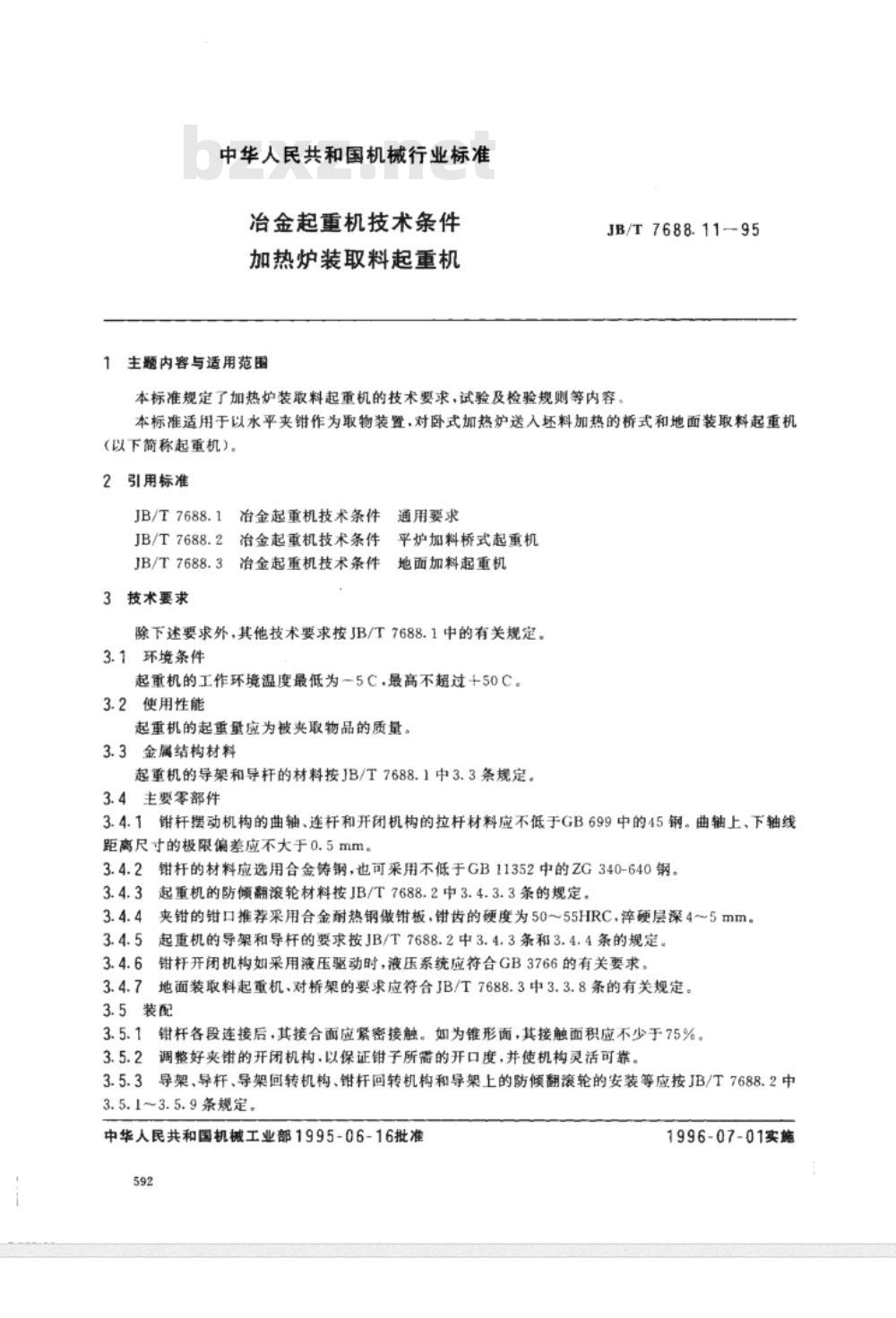

1主题内容与适用范围
JB/T7688.11-95
本标准规定了加热炉装取料起重机的技术要求，试验及检验规则等内容。本标准适用于以水平夹钳作为取物装置，对卧式加热炉送入坏料加热的桥式和地面装取料起重机（以下简称起重机）。
2引用标准
JB/T7688.1冶金起重机技术条件通用要求
JB/T7688.2冶金起重机技术条件JB/T7688.3
冶金起重机技术条件
3技术要求
平炉加料桥式起重机
地面加料起重机
除下述要求外，其他技术要求按JB/T7688.1中的有关规定。3.1环境条件
起重机的工作环境温度最低为一5C，最高不超过+十50C。3.2使用性能
起重机的起重量应为被夹取物品的质量。3.3金属结构材料
起重机的导架和导杆的材料按JB/T7688.1中3.3条规定。3.4主要零部件
3.4.1钳杆摆动机构的曲轴、连杆和开闭机构的拉杆材料应不低于GB699中的45钢。曲轴上、下轴线距离尺寸的极限偏差应不大于0.5mm。3.4.2
钳杆的材料应选用合金铸钢，也可采用不低于GB11352中的ZG340-640钢。3.4.3
起重机的防倾翻滚轮材料按JB/T7688.2中3.4.3.3条的规定。夹钳的钳口推荐采用合金耐热钢做钳板，钳齿的硬度为50～55HRC，率硬层深4~5mm。3.4.4
起重机的导架和导杆的要求按JB/T7688.2中3.4.3条和3.4.4条的规定。3.4.5
3.4.6钳杆开闭机构如采用液压驱动时，液压系统应符合GB3766的有关要求。3.4.7地面装取料起重机、对桥架的要求应符合JB/T7688.3中3.3.8条的有关规定。3.5装配
3.5.1钳杆各段连接后，其接合面应紧密接触。如为锥形面，其接触面积应不少于75%。3.5.2调整好夹钳的开闭机构，以保证钳子所需的开口度，并使机构灵活可靠。3.5.3导架、导杆、导架回转机构、钳杆回转机构和导架上的防倾翻滚轮的安装等应按JB/T7688.2中3.5.1~3.5.9条规定。
中华人民共和国机械工业部1995-06-16批准592
1996-07-01实施
JB/T7688.11-95

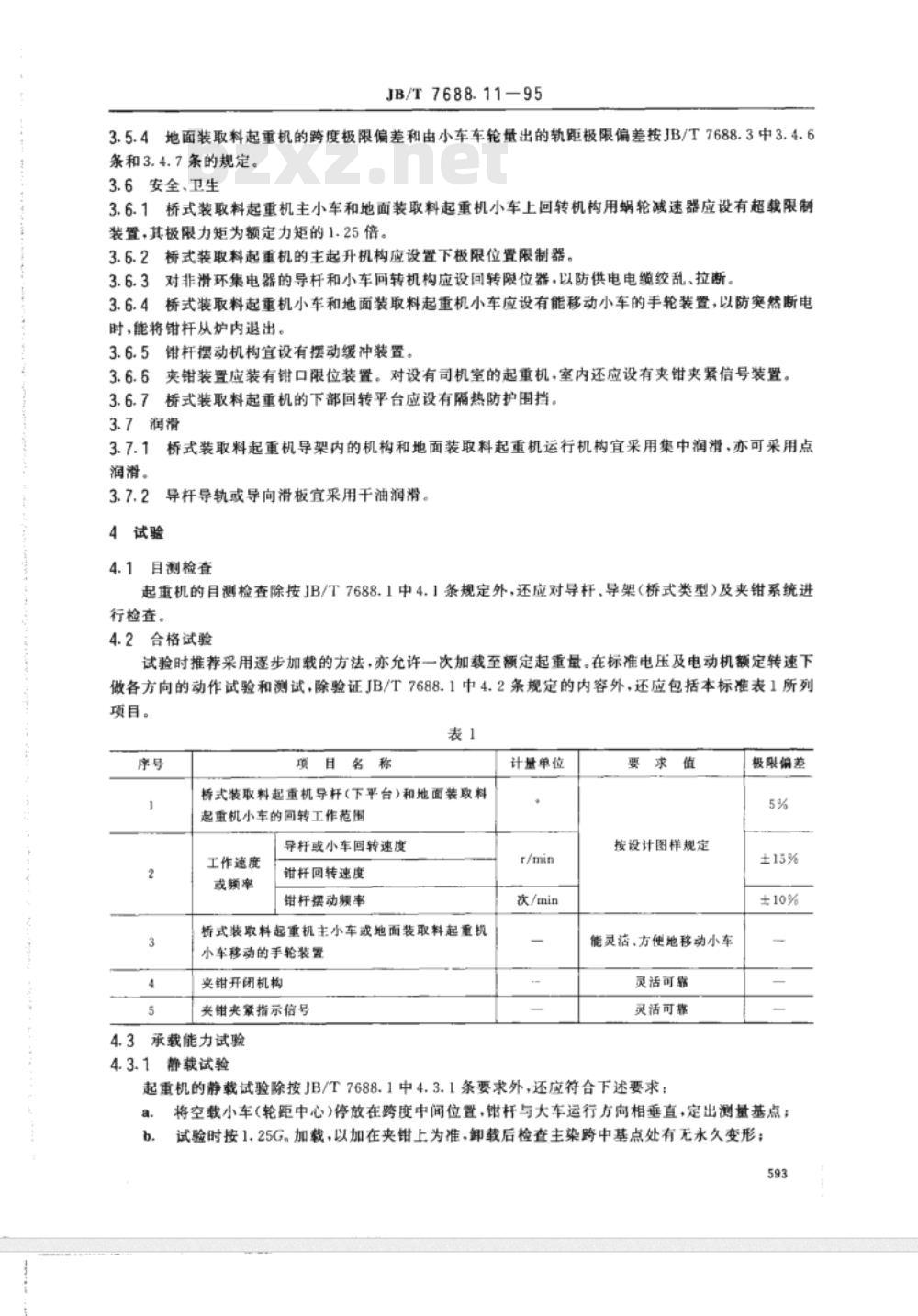

3.5.4地面装取料起重机的跨度极限偏差和由小车车轮量出的轨距极限偏差按JB/T7688.3中3.4.6条和3.4.7条的规定。
3.6安全、卫生
3.6.1桥式装取料起重机主小车和地面装取料起重机小车上回转机构用蜗轮减速器应设有超载限制装置，其极限力矩为额定力矩的1.25倍。3.6.2桥式装取料起重机的主起升机构应设置下极限位置限制器。3.6.3对非滑环集电器的导杆和小车回转机构应设回转限位器，以防供电电缆绞乱、拉断。3.6.4桥式装取料起重机小车和地面装取料起重机小车应设有能移动小车的手轮装置，以防突然断电时，能将钳杆从炉内退出，
3.6.5错杆摆动机构宜设有摆动缓冲装置。夹钳装置应装有钳口限位装置。对设有司机室的起重机，室内还应设有夹钳夹紧信号装置。3.6.6bZxz.net
3.6.7桥式装取料起重机的下部回转平台应设有隔热防护围挡。3.7润滑
3.7.1桥式装取料起重机导架内的机构和地面装取料起重机运行机构宜采用集中润滑，亦可采用点润滑。
导杆导轨或导向滑板宜采用干油润滑。4试验
4.1目测检查
起重机的目测检查除按JB/T7688.1中4.1条规定外，还应对导杆、导架（桥式类型》及夹钳系统进行检查。
4.2合格试验
试验时推荐采用逐步加载的方法，亦允许一次加载至额定起重量.在标准电压及电动机额定转速下做各方向的动作试验和测试，除验证JB/T7688.1中4.2条规定的内容外，还应包括本标准表1所列项目。
项目名称
桥式装取料起重机导杆(下平台）和地面装取料起重机小车的回转工作范围
工作速度
或频率
导杆或小车回转速度
钳杆回转速度
钳杆摆动频率
桥式装取料起重机主小车或地面装取料起重机小车移动的手轮装置
夹钳开闭机构
夹错夹案指示信号
4.3承载能力试验
4.3.1静载试验
计量单位
次/min
要求值
按设计图样规定
能灵洁、方便地移动小车
灵活可靠
灵活可靠
起重机的静载试验除按JB/T7688.1中4.3.1条要求外，还应符合下述要求；a.
极限偏差
将空载小车(轮距中心)停放在跨度中间位置，钳杆与大车运行方向相垂直，定出测量基点；试验时按1.25G，加载，以加在夹钳上为准，卸载后检查主染跨中基点处有无永久变形；593
JB/T7688.11—95

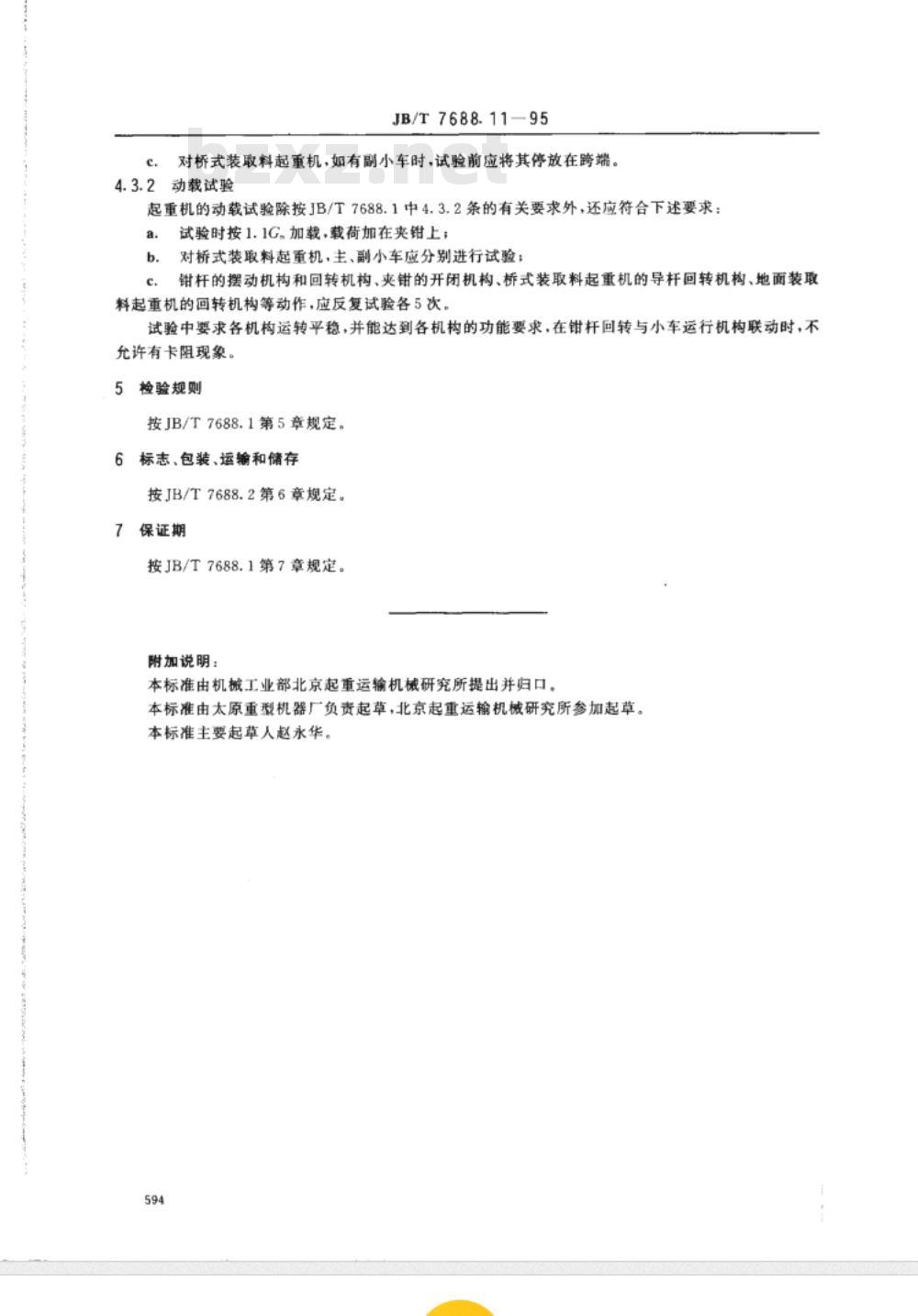

对桥式装取料起重机，如有副小车时，试验前应将其停放在跨端。4.3.2动载试验
起重机的动载试验除按JB/T7688.1中4.3.2条的有关要求外，还应符合下述要求：a.
试验时按1.1G。加载，载荷加在夹钳上；对桥式装取料起重机，主、副小车应分别进行试验；钳杆的摆动机构和回转机构、夹钳的开闭机构、桥式装取料起重机的导杆回转机构、地面装取料起重机的回转机构等动作，应反复试验各5次。试验中要求各机构运转平稳，并能达到各机构的功能要求，在钳杆回转与小车运行机构联动时，不允许有卡阻现象。
检验规则
按JB/T7688.1第5章规定。
标志、包装、运输和储存
按JB/T7688.2第6章规定。
保证期
按JB/T7688.1第7章规定。
附加说明：
本标准由机械工业部北京起重运输机械研究所提出并归口。本标准由太原重型机器厂负责起草，北京起重运输机械研究所参加起草。本标准主要起草人赵永华。
