【机械行业标准(JB)】 氨制冷装置用立式冷凝器

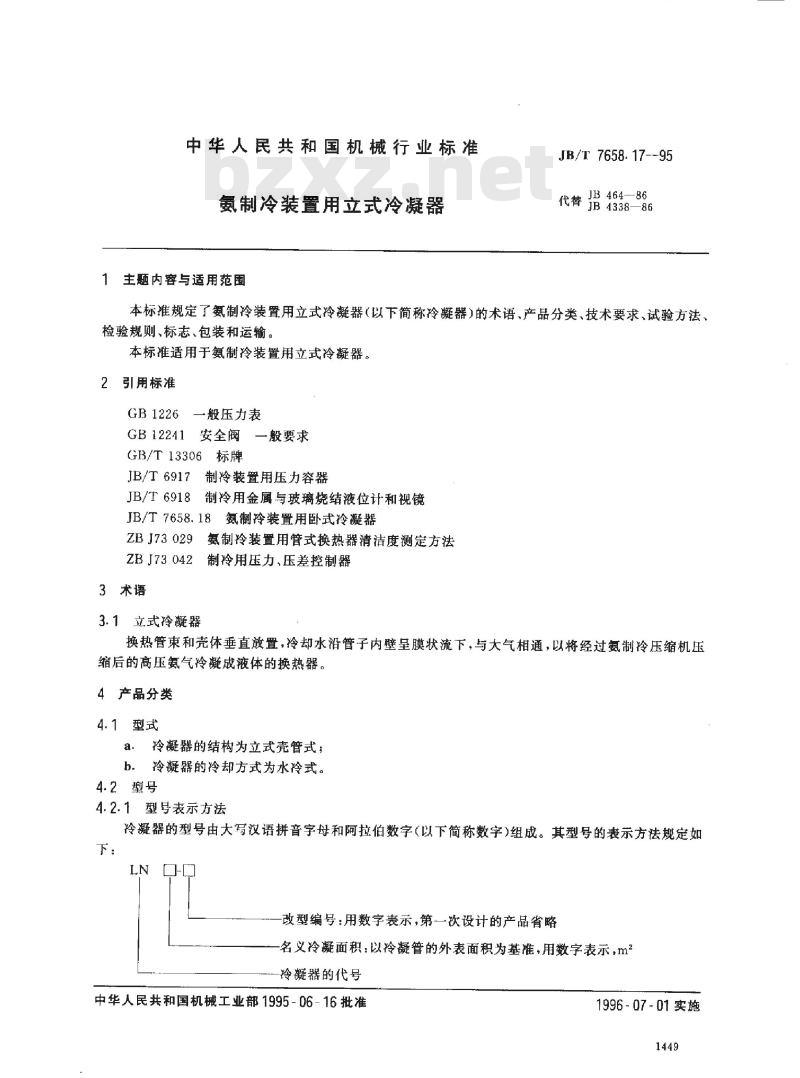

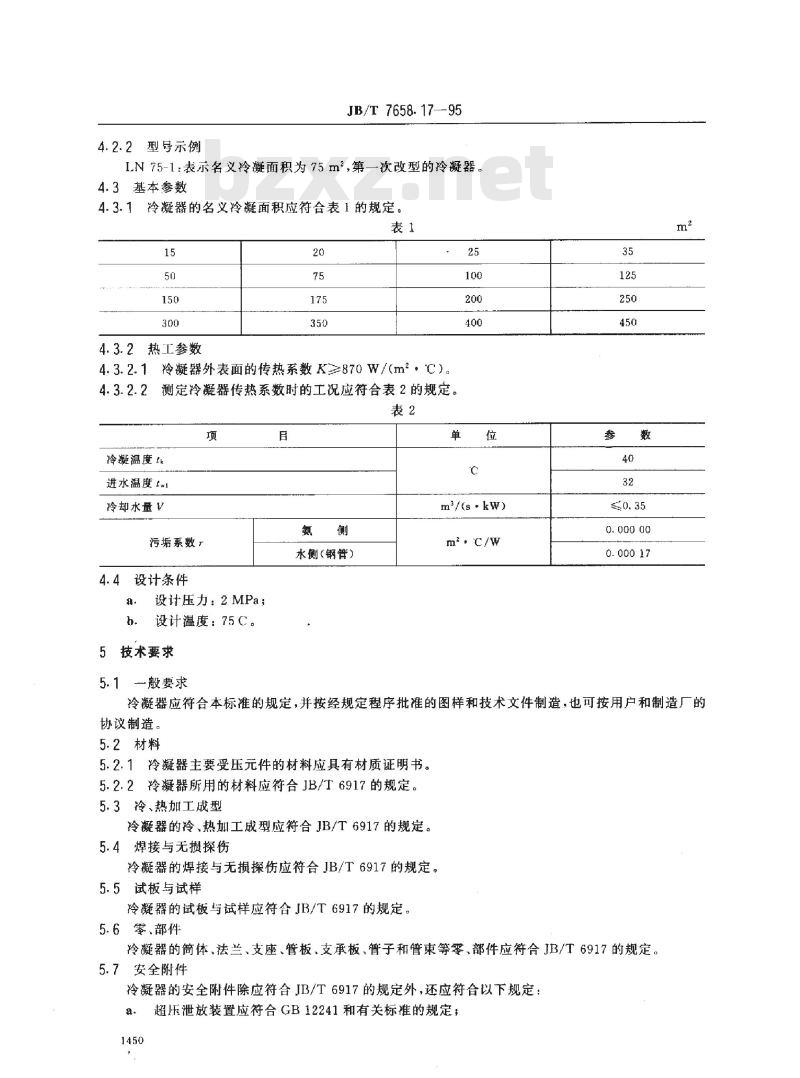

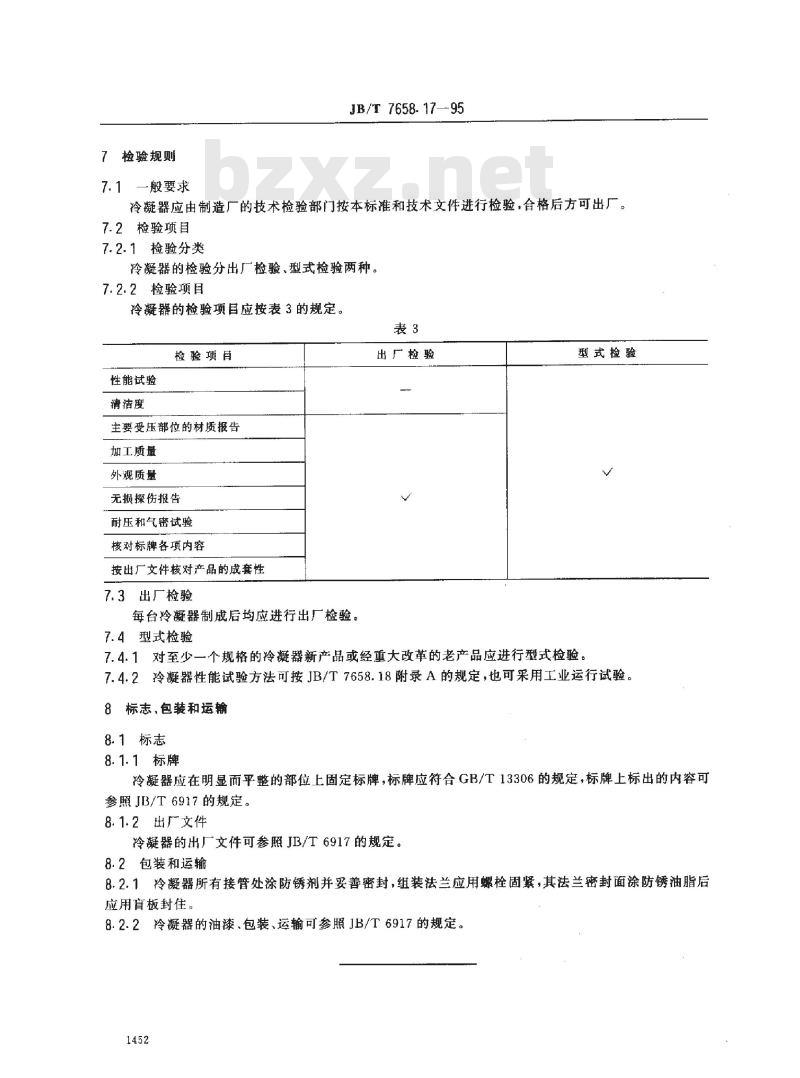

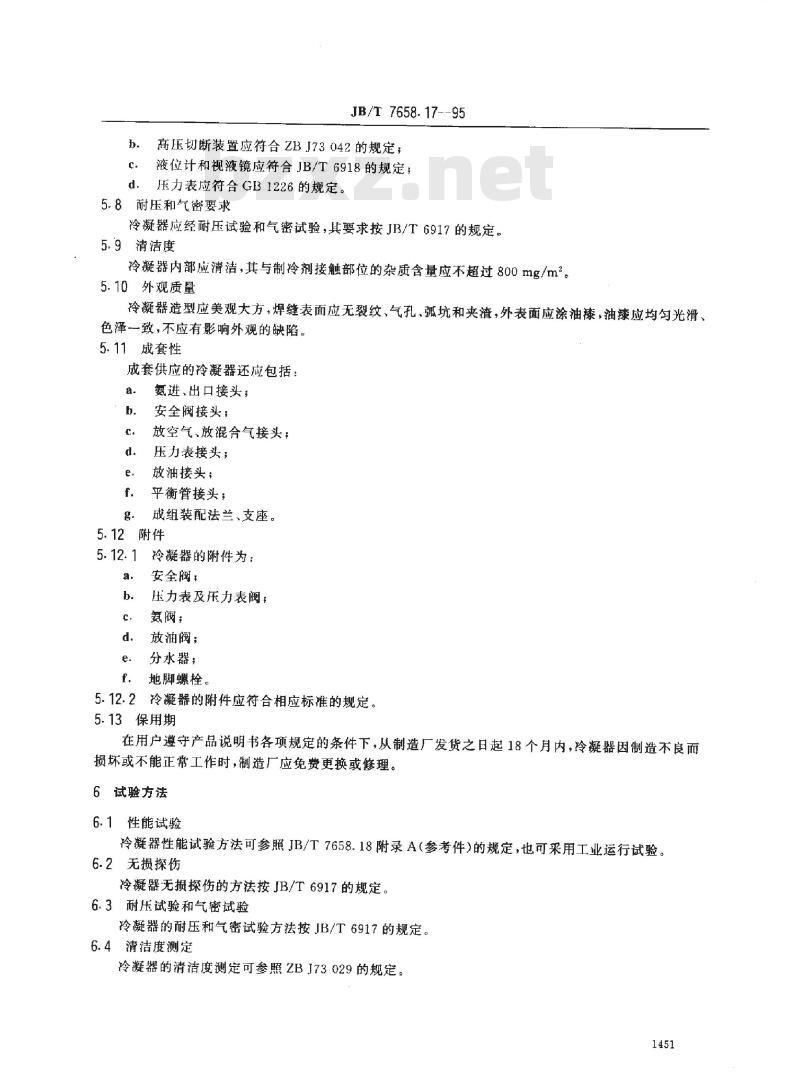

中华人民共和国机械行业标准 氨制冷装置用立式冷凝器 主题内容与适用范围 JB/T 7658.17—95 (代替 JB 464-86, 4338-86) 本标准规定了氨制冷装置用立式冷凝器（以下简称冷凝器）的术语、产品分类、技术要求、试验方法、检验规则、标志、包装和运输。本标准适用于氨制冷装置用立式冷凝器。 2 引用标准 GB 1226 一般压力表 GB 12241 安全阀 一般要求 GB/T 13306 标牌 JB/T 6917 制冷装置用压力容器 JB/T 6918 制冷用金属与玻璃烧结液位计和视镜 JB/T 7658.18 氨制冷装置用卧式冷凝器 ZBJ 73029 氨制冷装置用管式换热器清洁度测定方法 ZBJ 73042 制冷用压力、压差控制器 3 术语 3.1 立式冷凝器 换热管束和壳体垂直放置，冷却水沿管子内壁呈膜状流下，与大气相通，以将经过氨制冷压缩机压缩后的高压氨气冷凝成液体的换热器。 4 产品分类 4.1 型式 冷凝器的结构为立式壳管式； 冷凝器的冷却方式为水冷式。 4.2 型号 4.2.1 型号表示方法 冷凝器的型号由大写汉语拼音字母和阿拉伯数字（以下简称数字）组成。其型号的表示方法规定如下： LN：冷凝器的代号 数字：用数字表示，代表名义冷凝面积（以冷凝管的外表面积为基准，单位：m²） 一：改型编号：用数字表示，第一次设计的产品省略。 4.2.2 型号示例 JB/T 7658.17—95 LN75-1：表示名义冷凝面积为75m²，第一次改型的冷凝器。 4.3 基本参数 4.3.1 冷凝器的名义冷凝面积应符合表1的规定。 表1 | 冷凝器名义冷凝面积 (m²) | | :---: | | 50 | 150 | 300 | 4.3.2 热工参数 4.3.2.1 冷凝器外表面的传热系数 K=870W/(m²·C)。测定冷凝器传热系数时的工况应符合表2的规定。 表2 | 项 | | :---: | | 冷凝温度 tk | | 进水温度 w1 | | 冷却水量 V | | 污垢系数 | 4.4 设计条件 设计压力：2MPa； 设计温度：75℃。 5 技术要求 5.1 一般要求 冷凝器应符合本标准的规定，并按经规定程序批准的图样和技术文件制造，也可按用户和制造厂的协议制造。 5.2 材料 5.2.1 冷凝器主要受压元件的材料应具有材质证明书。 5.2.2 冷凝器所用的材料应符合JB/T 6917的规定。 5.3 冷、热加工成型 冷凝器的冷、热加工成型应符合JB/T 6917的规定。 5.4 焊接与无损探伤 冷凝器的焊接与无损探伤应符合JB/T 6917的规定。 5.5 试板与试样 冷凝器的试板与试样应符合JB/T 6917的规定。 5.6 零、部件 冷凝器的筒体、法兰、支座、管板、支承板、管子和管束等零、部件应符合JB/T 6917的规定。 5.7 安全附件 冷凝器的安全附件除应符合JB/T 6917的规定外，还应符合以下规定： a. 超压泄放装置应符合GB 12241和有关标准的规定； 高压切断装置应符合ZBJ 73042的规定； b. 液位计和视液镜应符合JB/T 6918的规定； c. 压力表应符合GB 1226的规定。 5.8 耐压和气密要求 冷凝器应经耐压试验和气密试验，其要求按JB/T 6917的规定。 5.9 清洁度 冷凝器内部应清洁，其与制冷剂接触部位的杂质含量应不超过800mg/m²。 5.10 外观质量 冷凝器造型应美观大方，焊缝表面应无裂纹、气孔、弧坑和夹渣，外表面应涂油漆，油漆应均匀光滑、色泽一致，不应有影响外观的缺陷。 5.11 成套性 成套供应的冷凝器还应包括： 氨进、出口接头； 安全阀接头； 放空气、放混合气接头； 压力表接头； 放油接头； 平衡管接头； 成组装配法兰、支座。 5.12 附件 5.12.1 冷凝器的附件为： 安全阀； 压力表及压力表阀； 氨阀； 放油阀； 分水器； 地脚螺栓。 5.12.2 冷凝器的附件应符合相应标准的规定。 5.13 保用期 在用户遵守产品说明书各项规定的条件下，从制造厂发货之日起18个月内，冷凝器因制造不良而损坏或不能正常工作时，制造厂应免费更换或修理。 6 试验方法 6.1 性能试验 冷凝器性能试验方法可参照JB/T 7658.18附录A（参考件）的规定，也
