【机械行业标准(JB)】 氨制冷装置用氨液分离器

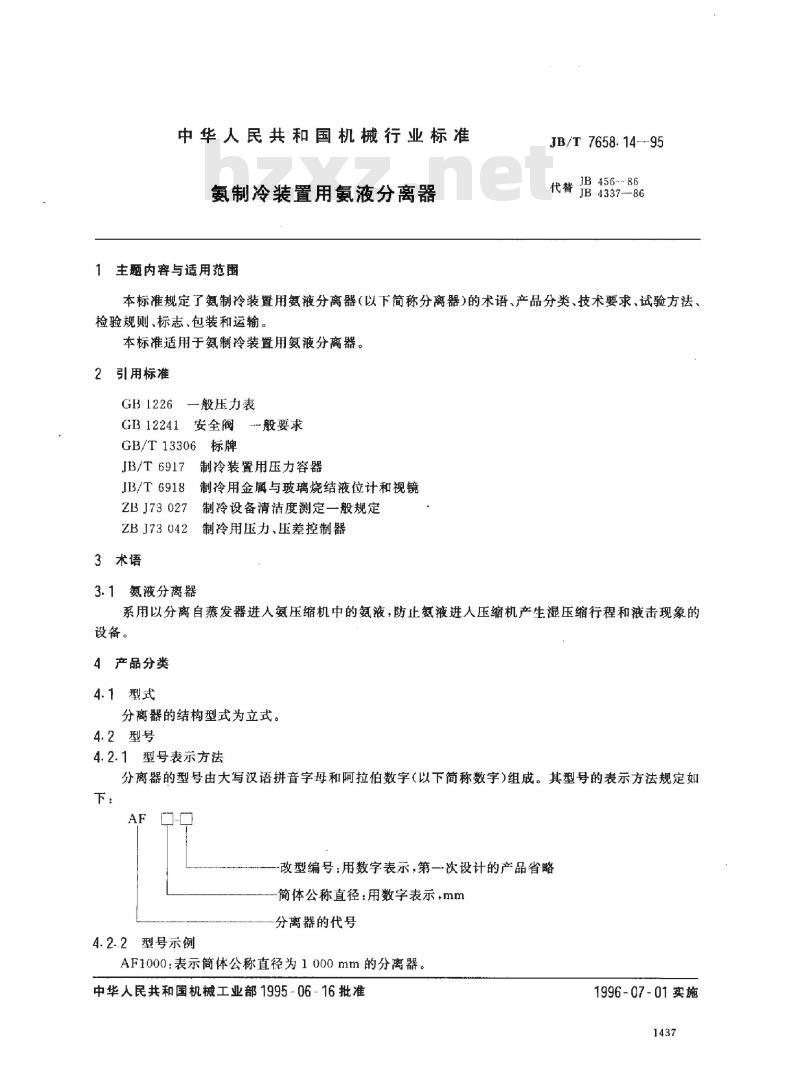

中华人民共和国机械行业标准 氨制冷装置用氨液分离器 JB/T 7658.14-95（代替JB 456-86、JB 4337-86） 1 主题内容与适用范围 本标准规定了氨制冷装置用氨液分离器（以下简称分离器）的术语、产品分类、技术要求、试验方法、检验规则、标志、包装和运输。 本标准适用于氨制冷装置用氨液分离器。 2 引用标准 GB 1226 一般压力表 GB 12241 安全阀 GB/T 13306 标牌 JB/T 6917 制冷装置用压力容器 JB/T 6918 制冷用金属与玻璃烧结液位计和视镜 ZB J73 027 制冷设备清洁度测定一般规定 ZB J73 042 制冷用压力、压差控制器 3 术语 3.1 氨液分离器 用于分离来自蒸发器进入压缩机的氨液，防止压缩机产生湿压缩及液击现象的设备。 4 产品分类 4.1 型式 分离器结构型式为立式。 4.2 型号 4.2.1 型号表示方法 分离器型号由大写汉语拼音字母和阿拉伯数字组成，其表示方法如下： AF□ 其中： AF为分离器代号； □为简体公称直径（mm）； 改型编号用数字表示，首次设计产品省略。 4.2.2 型号示例 AF1000表示筒体公称直径为1000mm的分离器。 4.3 基本参数 分离器筒体公称直径应符合：300、400、500、600、700、800、1000、1200、1400 mm。 4.4 设计条件 设计压力：1.4MPa 设计温度：38℃ 5 技术要求 5.1 一般要求 分离器应符合本标准规定，并按批准图样和技术文件制造，也可按供需双方协议制造。 5.2 材料 主要受压元件材料应具有材质证明书，并符合JB/T 6917规定。 5.3 冷、热加工成型 应符合JB/T 6917规定。 5.4 焊接与无损检测 应符合JB/T 6917规定。 5.5 试板与试样 应符合JB/T 6917规定。 5.6 零部件 筒体、封头、法兰、支座等零部件应符合JB/T 6917规定。 5.7 安全附件 除JB/T 6917规定外，还应满足： 超压泄放装置符合GB 12241及相关标准； 高压切断装置符合ZB J73 042； 液位计及视镜符合JB/T 6918； 压力表符合GB 1226。 5.8 开孔与补强 应符合JB/T 6917规定。 5.9 耐压与气密试验 分离器应进行耐压试验和气密试验，按JB/T 6917规定执行。 5.10 清洁度 与制冷剂接触部位杂质含量不超过800mg/m²。 5.11 外观质量 焊缝不得有裂纹、气孔、弧坑和夹渣，外表面涂漆应均匀光滑、色泽一致，无外观缺陷。 5.12 成套性 成套供应应包括氨液进出口接头、氨气进出口接头、法兰、放油（排污）接头、放空接头、安全阀接头、液位计接头及平衡管接头等。 5.13 附件 包括安全阀、液位计、浮球阀或其他控制装置、氨阀、放油阀或放油螺塞、放空阀等；其他附件应符合相关标准。 5.14 保用期 自出厂之日起18个月内，如因制造质量问题导致损坏或不能正常工作，制造厂应免费修理或更换。 6 试验方法 无损检测、耐压试验及气密试验按JB/T 6917规定执行；清洁度测定参照ZB J73 027规定。 7 检验规则 产品应由制造厂检验部门检验合格后方可出厂。 检验项目包括：材质报告、加工质量、外观质量、无损检测报告及成套性检查。
