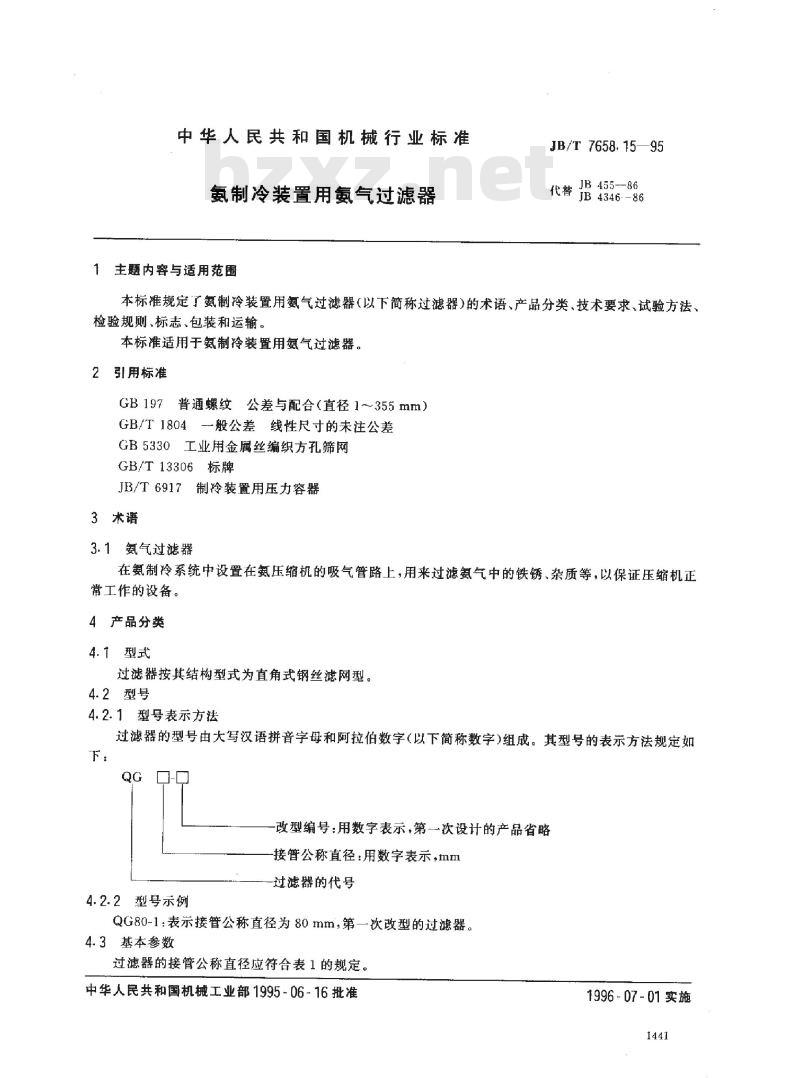

【机械行业标准(JB)】 氨制冷装置用氨气过滤器

中华人民共和国机械行业标准
氨制冷装置用氨气过滤器
1主题内容与适用范围
JB/T7658.15—95bzxz.net
代替B4346-86
JB 455--86
本标准规定了氨制冷装置用氨气过滤器（以下简称过滤器）的术语、产品分类、技术要求、试验方法、检验规则、标志、包装和运输。本标准适用于氨制冷装置用氨气过滤器。2引用标准
GB197普通螺纹公差与配合（直径1～355mm）GB/T1804－-般公差线性尺寸的未注公差GB5330工业用金属丝编织方孔筛网GB/T13306标牌
JB/T6917制冷装置用压力容器
3术语
3.1氨气过滤器
在氨制冷系统中设置在氨压缩机的吸气管路上，用来过滤氨气中的铁锈、杂质等，以保证压缩机正常工作的设备。
4产品分类
4.1型式
过滤器按其结构型式为直角式钢丝滤网型。4.2型号
4.2.1型号表示方法
过滤器的型号由大写汉语拼音字母和阿拉伯数字（以下简称数字)组成。其型号的表示方法规定如口
改型编号：用数字表示，第一次设计的产品省略接管公称直径：用数字表示，mm过滤器的代号
4.2.2型号示例
QG80-1：表示接管公称直径为80mm，第一次改型的过滤器。4.3基本参数

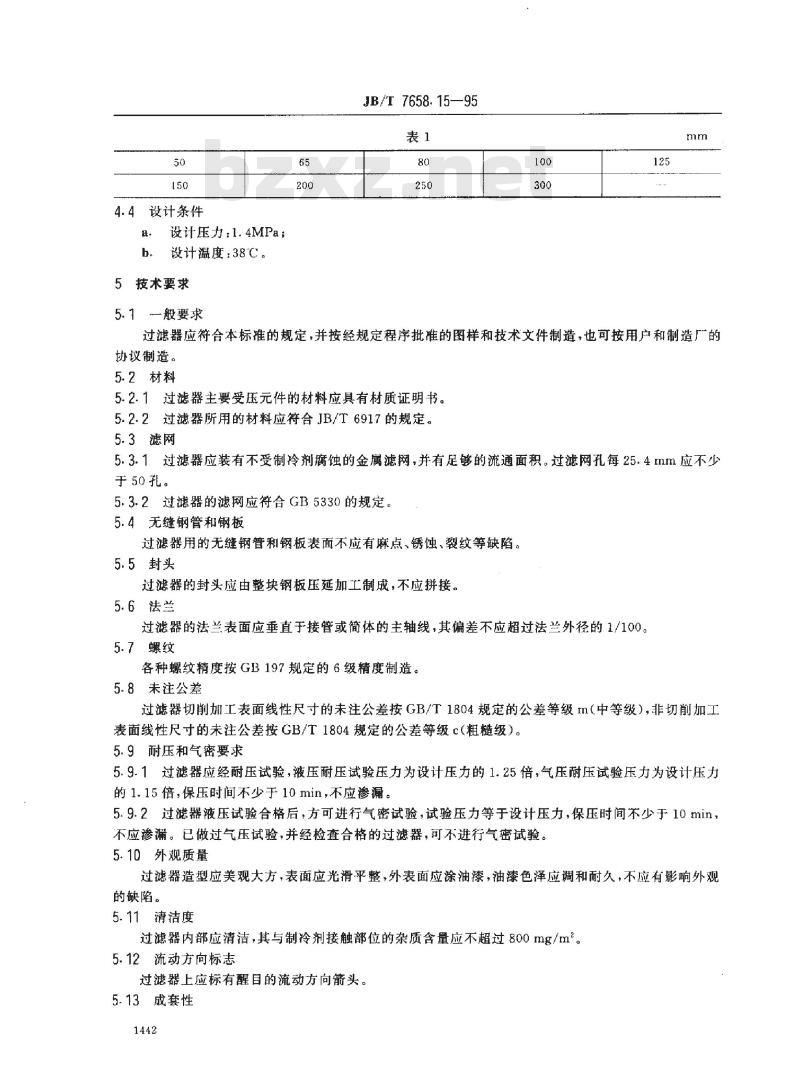

过滤器的接管公称直径应符合表1的规定。中华人民共和国机械工业部1995-06-16批准1996-07-01实施
4.4设计条件
设计压力：1.4MPa；
b、设计温度：38℃。
5技术要求
5.1一般要求　
JB/T 7658.15—95
过滤器应符合本标准的规定，并按经规定程序批准的图样和技术文件制造，也可按用户和制造厂的协议制造。
5.2材料
5.2.1过滤器主要受压元件的材料应具有材质证明书。5.2.2过滤器所用的材料应符合JB/T6917的规定。5.3滤网
5.3.1过滤器应装有不受制冷剂腐蚀的金属滤网，并有足够的流通面积。过滤网孔每25.4mm应不少于50孔。
5.3.2过滤器的滤网应符合GB5330的规定。5.4无缝钢管和钢板
过滤器用的无缝钢管和钢板表面不应有麻点、锈蚀、裂纹等缺陷。5.5封头
过滤器的封头应由整块钢板压延加工制成。不应拼接。5.6法兰
过滤器的法兰表面应垂直于接管或简体的主轴线，其偏差不应超过法兰外径的1/100。5.7螺纹
各种螺纹精度按GB197规定的6级精度制造。5.8未注公差
过滤器切削加工表面线性尺寸的未注公差按GB/T1804规定的公差等级m（中等级），非切削加工表面线性尺寸的未注公差按GB/T1804规定的公差等级c（粗糙级）。5.9耐压和气密要求
5.9.1过滤器应经耐压试验，液压耐压试验压力为设计压力的1.25倍，气压耐压试验压力为设计压力的1.15倍，保压时间不少于10min，不应渗漏。5.9.2过滤器液压试验合格后，方可进行气密试验，试验压力等于设计压力，保压时间不少于10min，不应漏。已做过气压试验，并经检查合格的过滤器，可不进行气密试验。5.10外观质量
过滤器造型应美观大方，表面应光滑平整，外表面应涂油漆，油漆色泽应调和耐久，不应有影响外观的缺陷。
5.11清洁度
过滤器内部应清洁，其与制冷剂接触部位的杂质含量应不超过800mg/m2。5.12流动方向标志
过滤器上应标有醒自的流动方向箭头。5.13成套性
JB/T 7658.15.-.95

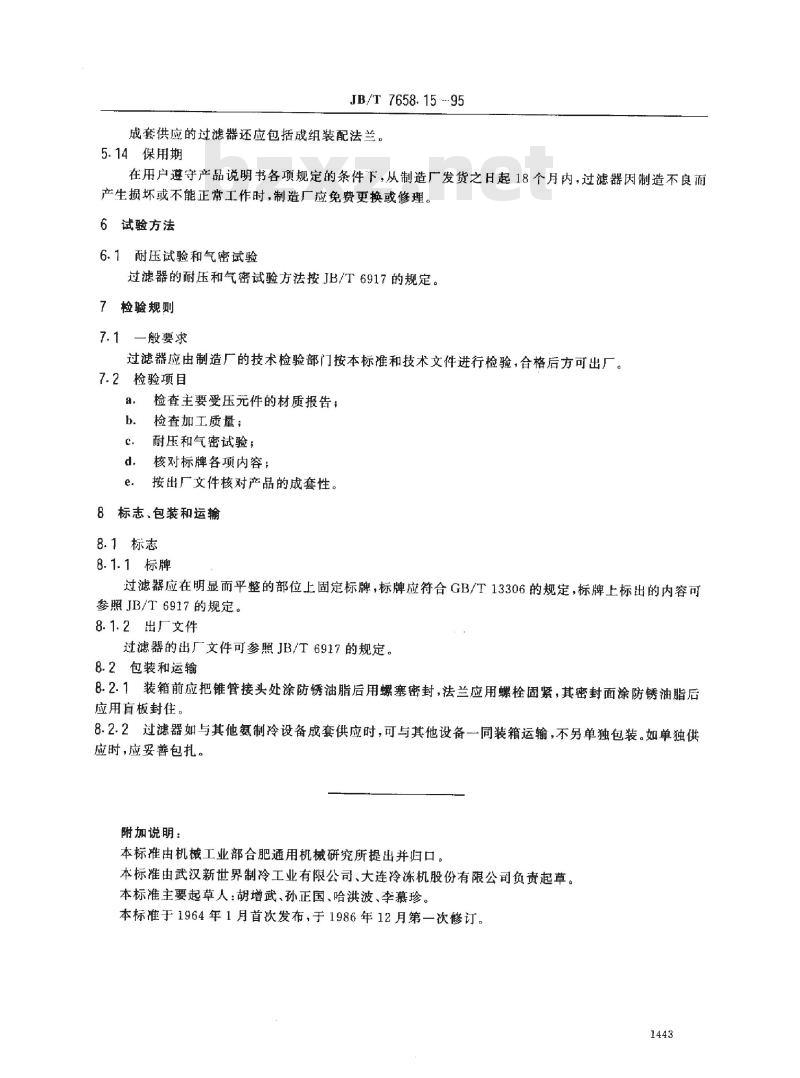

成套供应的过滤器还应包括成组装配法兰。5.14保用期
在用户遵守产品说明书各项规定的条件下，从制造广发货之日起18个月内，过滤器因制造不良而产生损坏或不能正常工作时，制造厂应免费更换或修理。6试验方法
6.1耐压试验和气密试验
过滤器的耐压和气密试验方法按JB/T6917的规定。7检验规则
7.1　一般要求
过滤器应由制造厂的技术检验部门按本标准和技术文件进行检验，合格后方可出厂。7.2检验项目
检查主要受压元件的材质报告；检查加工质量；
耐压和气密试验；
核对标牌各项内容；
按出厂文件核对产品的成套性。8标志、包装和运输
8.1标志
8.1.1标牌
过滤器应在明显而平整的部位上固定标牌，标牌应符合GB/T13306的规定，标牌上标出的内容可参照JB/T6917的规定。
8.1.2出厂文件
过滤器的出厂文件可参照JB/T6917的规定。8.2包装和运输
8.2.1装箱前应把锥管接头处涂防锈油脂后用螺塞密封，法兰应用螺栓固紧，其密封面涂防锈油脂后应用盲板封住。
8.2.2过滤器如与其他氨制冷设备成套供应时，可与其他设备一同装箱运输，不另单独包装。如单独供应时，应妥善包扎。
附加说明：
本标由机械工业部合肥通用机械研究所提出并归口。本标准由武汉新世界制冷工业有限公司、大连冷冻机股份有限公司负责起草。本标准主要起草人：胡增武、孙正国、哈洪波、李慕珍。本标准于1964年1月首次发布，于1986年12月第一次修订。1443
