【机械行业标准(JB)】 氟利昂制冷装置用水冷冷凝器

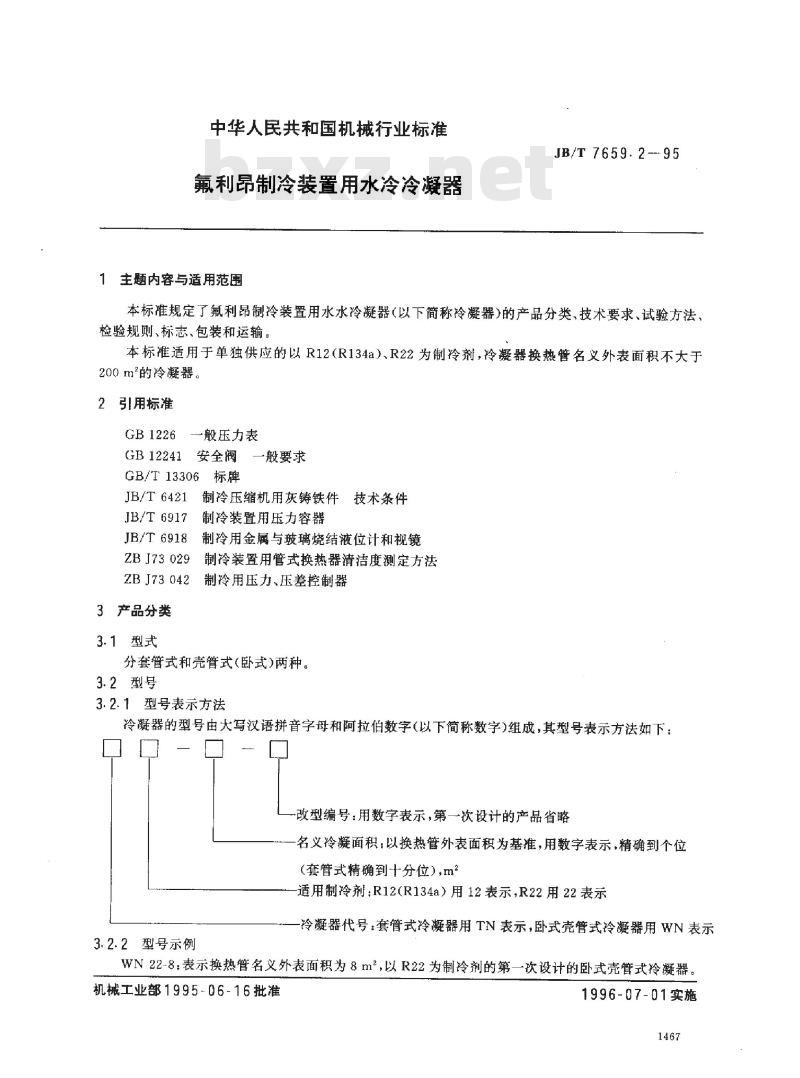

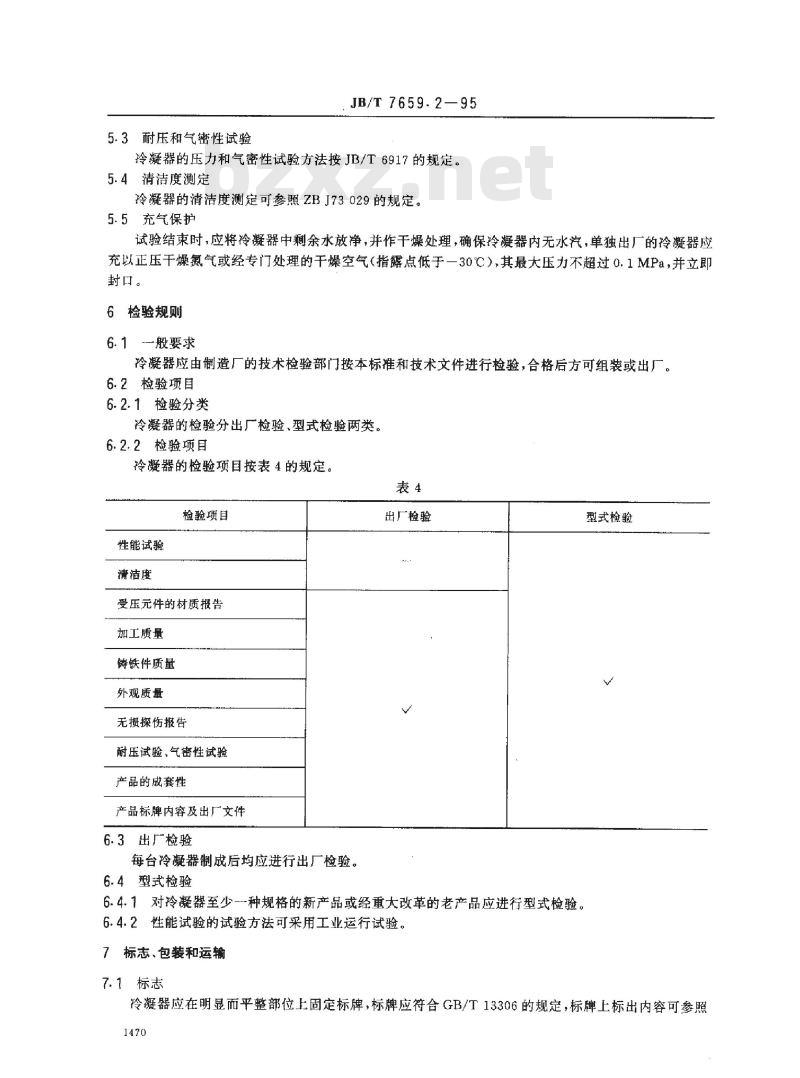

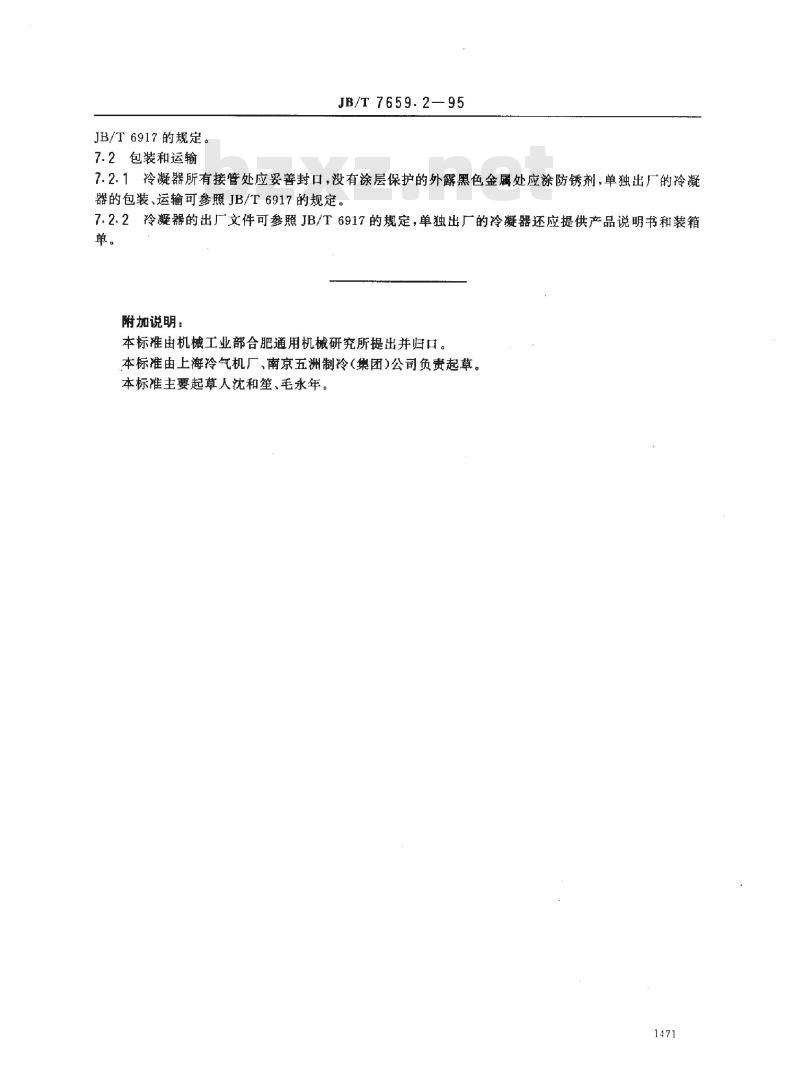

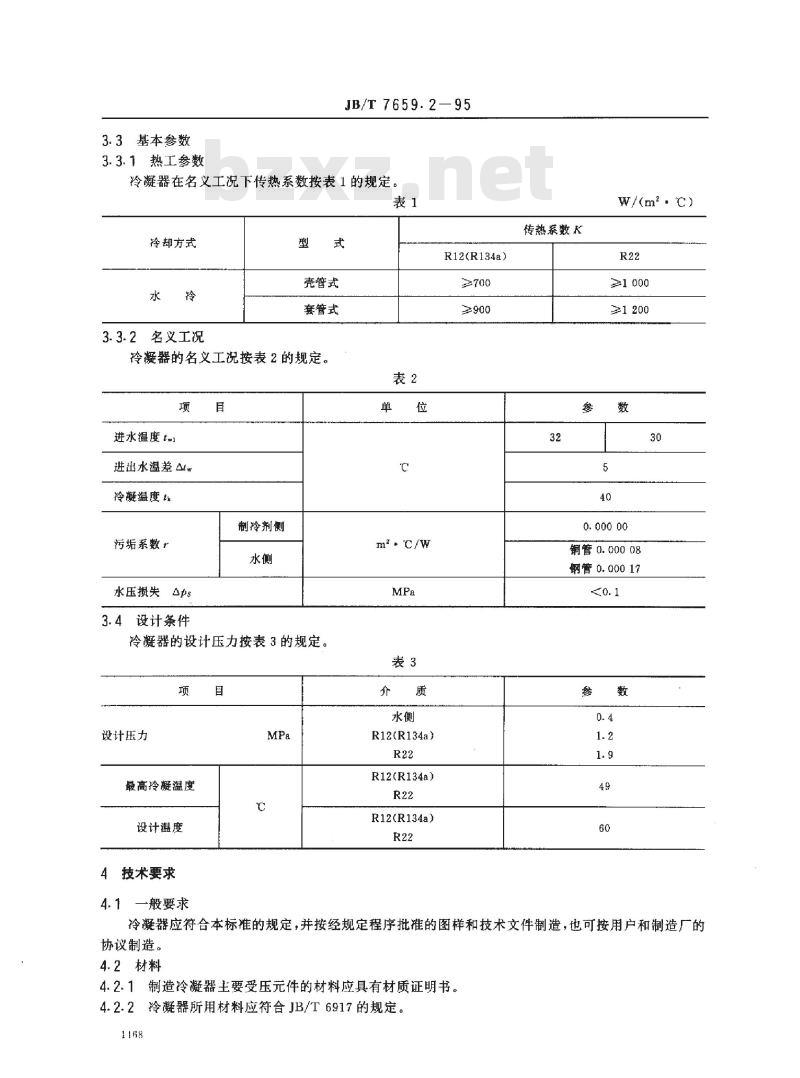

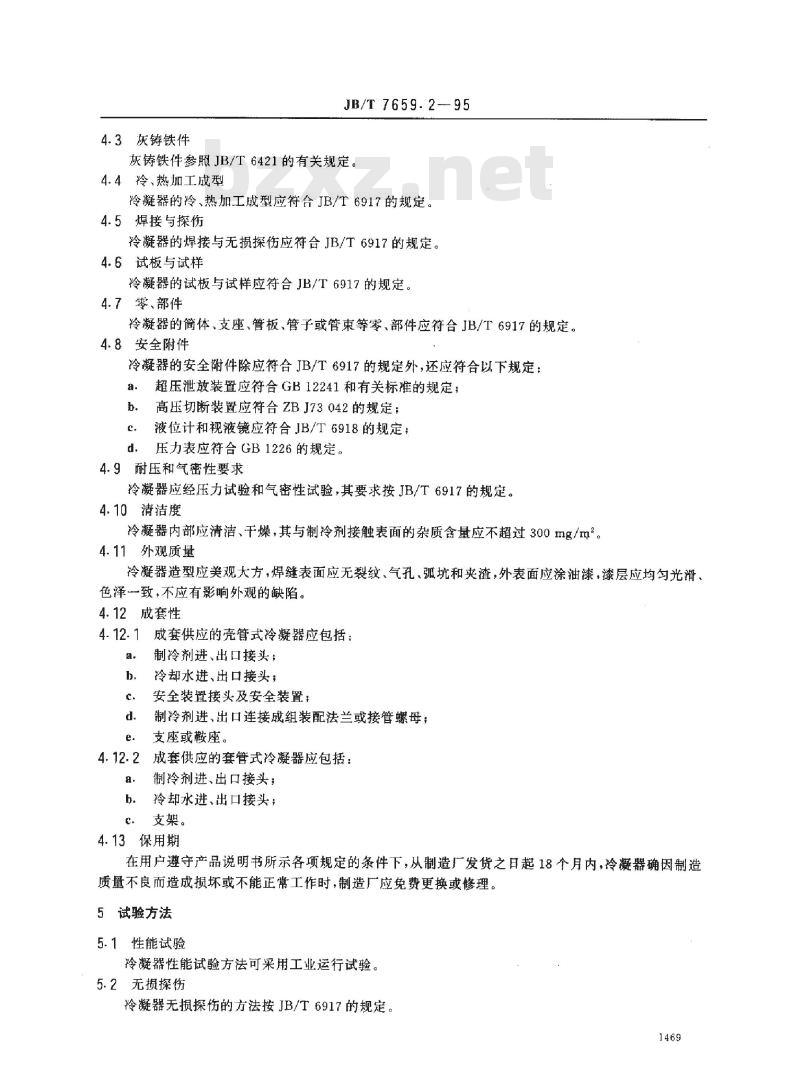

中华人民共和国机械行业标准 氟利昂制冷装置用水冷凝器 JB/T 7659.2--95 1 主题内容与适用范围 本标准规定了氟利昂制冷装置用水水冷凝器（以下简称冷凝器）的产品分类，技术要求、试验方法、检验规则、标志、包装和运输。本标准适用于单独供应的以R12(R134a)、R22为制冷剂，冷凝器换热管名义外表面积不大于200 m2的冷凝器。 2 引用标准 GB 1226 (压力表) GB 12241 (安全阀) GB/T 13306 (标牌) JB/T 6421 (制冷压缩机用灰铸铁件技术条件) JB/T 6917 (制冷装置用压力容器) JB/T 6918 (制冷用金属与玻璃烧结液位计和视镜) ZB J73 029 (制冷装置用管式换热器清洁度测定方法) ZBJ73042 (制冷装置用压力容器) 3 产品分类 3.1 型式 冷凝器分为套管式和壳管式(卧式)两种。 3.2 型号 3.2.1 型号表示方法 冷凝器的型号由大写汉语拼音字母和阿拉伯数字(以下简称数字)组成，其型号表示方法如下： - 改型编号：用数字表示。 - 名义冷凝面积：以换热管外表面积为基准，用数字表示，精确到个位（套管式精确到十分位），单位：m2。 - 适用制冷剂：R12(R134a）用12表示，R22用22表示。 3.2.2 型号示例 - 冷凝器代号：套管式冷凝器用TN表示，卧式壳管式冷凝器用WN表示。 - 示例：WN22-8：表示换热管名义外表面积为8m2，以R22为制冷剂的第一次设计的卧式壳管式冷凝器。 3.3 基本参数 3.3.1 热工参数 冷凝器在名义工况下传热系数按表1的规定。 3.3.2 名义工况 冷凝器的名义工况按表2的规定。 3.4 设计条件 冷凝器的设计压力按表3的规定。 4 技术要求 4.1 一般要求 冷凝器应符合本标准的规定，并按经规定程序批准的图样和技术文件制造，也可按用户和制造厂的协议制造。 4.2 材料 4.2.1 制造冷凝器主要受压元件的材料应具有材质证明书。 4.2.2 冷凝器所用材料应符合JB/T6917的规定。 4.3 灰铸铁件 灰铸铁件参照JB/T6421的有关规定。 4.4 冷、热加工成型 冷凝器的冷、热加工成型应符合JB/T6917的规定。 4.5 焊接与探伤 冷凝器的焊接与无损探伤应符合JB/T6917的规定。 4.6 试板与试样 冷凝器的试板与试样应符合JB/T6917的规定。 4.7 零、部件 冷凝器的简体、支座、管板、管子或管束等零、部件应符合JB/T6917的规定。 4.8 安全附件 冷凝器的安全附件除应符合JB/T6917的规定外，还应符合以下规定： - 超压泄放装置应符合GB12241和有关标准的规定。 - 高压切断装置应符合ZBJ73042的规定。 - 液位计和视液镜应符合JB/T6918的规定。 - 压力表应符合GB1226的规定。 4.9 耐压和气密性要求 冷凝器应经压力试验和气密性试验，其要求按JB/T6917的规定。 4.10 清洁度 冷凝器内部应清洁、干燥，其与制冷剂接触表面的杂质含量应不超过3001g/m2。 4.11 外观质量 冷凝器造型应美观大方，焊缝表面应无裂纹、气孔、弧坑和夹渣，外表面应涂油漆，漆层应均匀光滑、色泽一致，不应有影响外观的缺陷。 4.12 成套性 4.12.1 成套供应的壳管式冷凝器应包括： - 制冷剂进、出口接头，冷却水进、出口接头； - 安全装置接头及安全装置（制冷剂进、出口连接成组装配法兰或接管螺母）； - 支座或鞍座。 4.12.2 成套供应的套管式冷凝器应包括： - 制冷剂进、出口接头，冷却水进、出口接头； - 支架。 4.13 保用期 在用户遵守产品说明书所示各项规定的条件下，
