【机械行业标准(JB)】 静态混合器

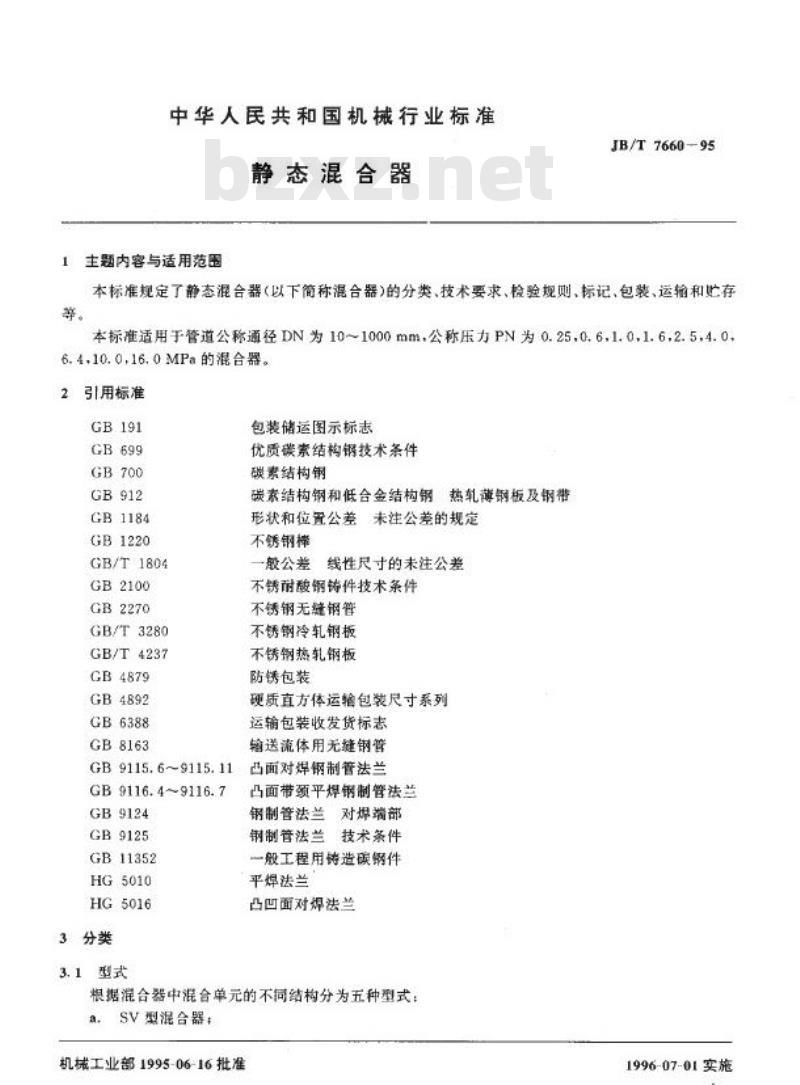

中华人民共和国机械行业标准 JB/T 7660-95 静态混合器 (1995-06-16发布, 1996-07-01实施) 主题内容与适用范围 本标准规定了静态混合器（以下简称混合器）的分类、技术要求、检验规则、标记、包装、运输和储存等。 本标准适用于管道公称通径DN为10~1000mm，公称压力PN为0.25、0.6、1.0、1.6、2.5、4.0、6.4、10.0、16.0MPa的混合器。 引用标准 GB 191 GB699 GB700 GB912 GB1184 GB1220 GB/T 1804 GB2100 GB 2270 GB/T 3280 GB/T 4237 GB4879 GB 4892 GB6388 GB 8163 GB9115.6~9115.11 GB9116.4~9116.7 GB 9124 GB9125 GB11352 HG5010 HG5016 3 分类 3.1 型式 根据混合器中混合单元的不同结构，分为五种型式：SV型混合器、SX型混合器、SL型混合器、SH型混合器、SK型混合器。 材料和组件类型包括： - 碳素结构钢、不锈耐酸钢铸件技术条件、不锈钢无缝钢管、不锈钢冷轧钢板、不锈钢热轧钢板。 - 法兰类型包括：凸面对焊钢制管法兰、凸面带颈平焊钢制管法兰、钢制管法兰对焊端部、平焊法兰、凸凹面对焊法兰。 包装与运输类型包括： - 防锈包装 - 硬质直方体运输包装尺寸系列 - 运输包装收发货标志 - 输送流体用无缝钢管 3.2 型号和标记 3.2.1 标记方法 通用型混合器型号应符合下列规定：JB/T7660-95。 3.2.2 标记示例 例如：公称通径25mm，公称压力1.6MPa，水力直径2.3mm，长度500mm的SV型混合器型号为SV-2.3/25-1.6-500。 (标准号，mm / 混合器长度 / 公称压力，MPa / 公称通径，mm / 单元水力直径，mm / 单元类型：V、X、L、H、K / 混合器代号：S)
