【机械行业标准(JB)】 低、中碳钢球化体 评级

中华人民共和国机械行业标准
JB/T 504---1991
低、中碳钢球化体评级
1991-06-11发布
中华人民共和国机械电子工业部1992-07-01实施

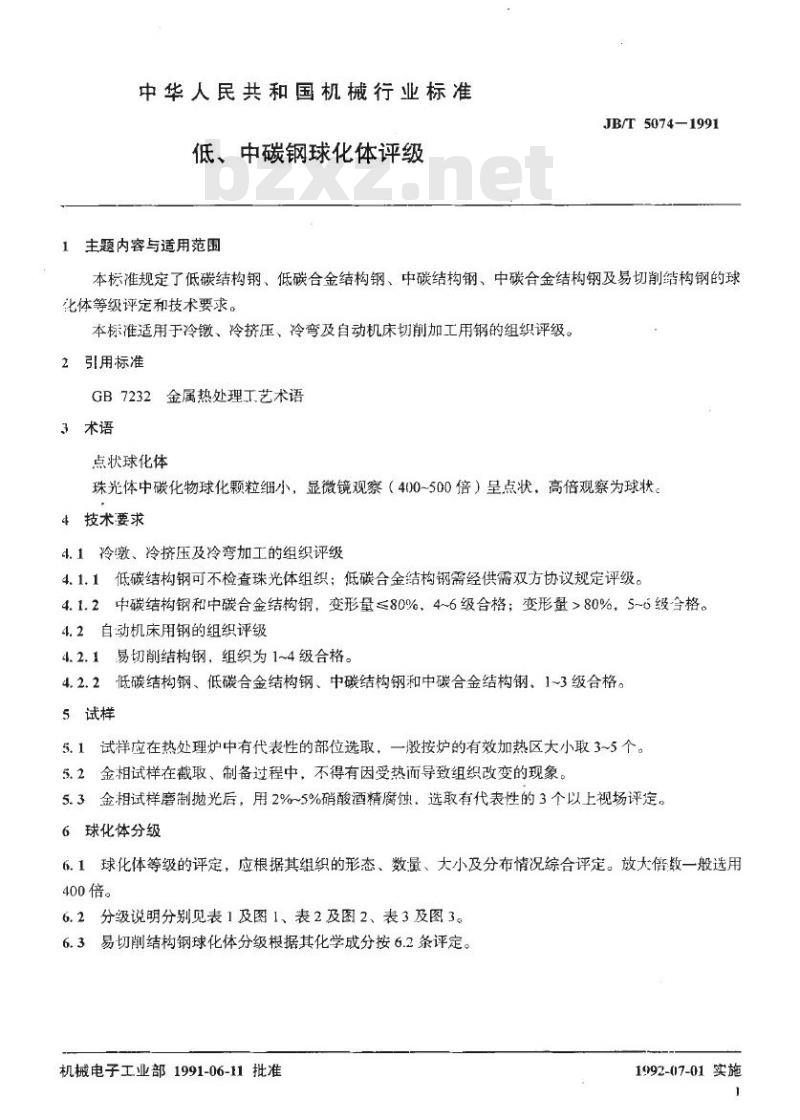

中华人民共和国机械行业标准
低、中碳钢球化体评级
1主题内容与适用范围
JB/T5074—1991
本标准规定了低碳结构钢、低碳合金结构钢、中碳结构钢、中碳合金结构钢及易切削结构钢的球化体等级评定和技术要求。
本标准适用于冷镦、冷挤压、冷弯及自动机床切前加工用钢的组织评级。2引用标准
GB7232金属热处理工艺术语
3术语
点状球化体
珠光体中碳化物球化颗粒细小，显微镜观察（400~500倍）呈点状，高倍观察为球状。4技术要求
4.1冷激、冷挤压及冷弯加工的组织评级4.1.1低碳结构钢可不检查珠光体组织；低碳合金结构钢需经供需双方协议规定评级。4.1.2中碳结构钢和中碳合金结构钢，变形量≤80%，4~6级合格：变形量>80%，5~6级含格。4.2自动机床用钢的组织评级
4.2.1易切削结构钢，组织为1~4级合格。4.2.2低碳结构钢、低碳合金结构钢、中碳结构钢和中碳合金结构钢、1~3级合格。5试样
5.1试样应在热处理炉中有代表性的部位选取，一般按炉的有效加热区大小取3~5个。5.2金相试样在截取、制备过程中，不得有因受热而导致组织改变的现象。5.3金相试样磨制抛光后，用2%~5%硝酸酒精腐蚀。选取有代表性的3个以上视场评定。6球化体分级
6.1球化体等级的评定，应根据其组织的形态、数量、大小及分布情况综合评定。放大倍数一般选用400倍。
6.2分级说明分别见表1及图1、表2及图2、表3及图3。6.3易切削结构钢球化体分级根据其化学成分按6.2条评定。机械电子工业部1991-06-11批准1992-07-01实施
JB/T5074-1991

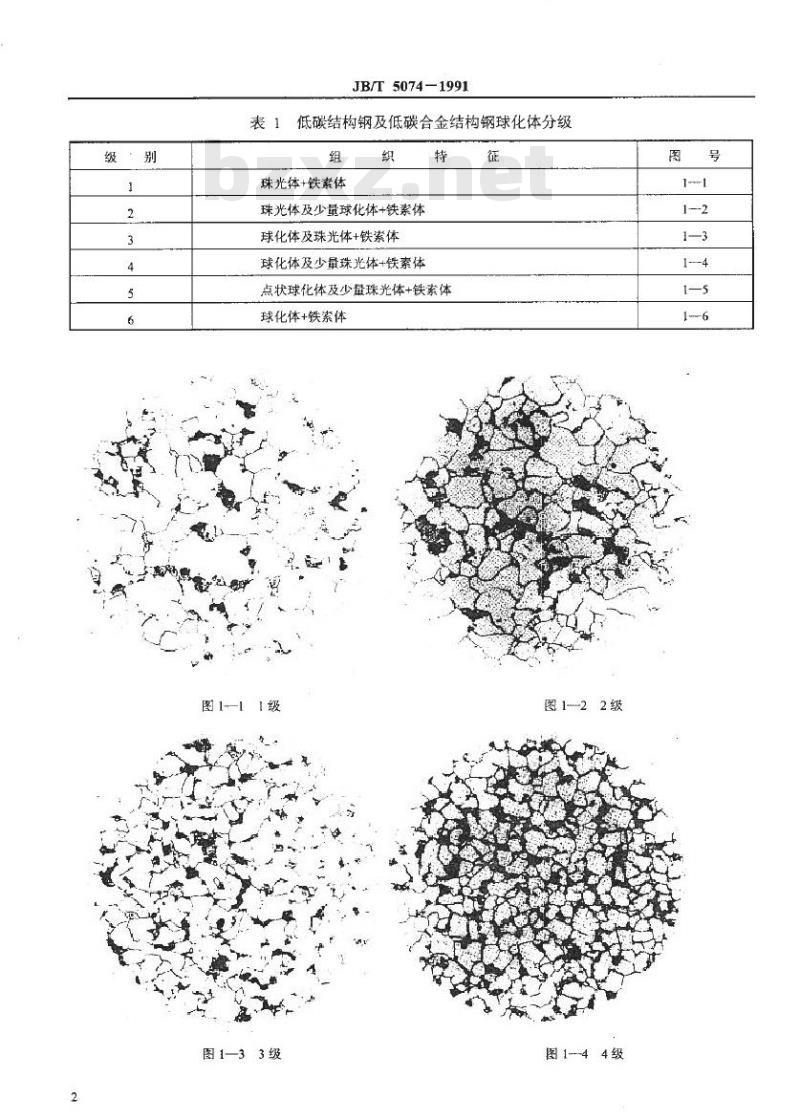

表1低碳结构钢及低碳合金结构钢球化体分级组
珠光体+铁素体
珠光体及少量球化体+铁素体
球化体及珠光体+铁索体
球化体及少量珠光体+铁素体
点状球化体及少量珠光体+铁索体球化体+铁索体
图1—11级
图1—33级
图122级
图1-44级

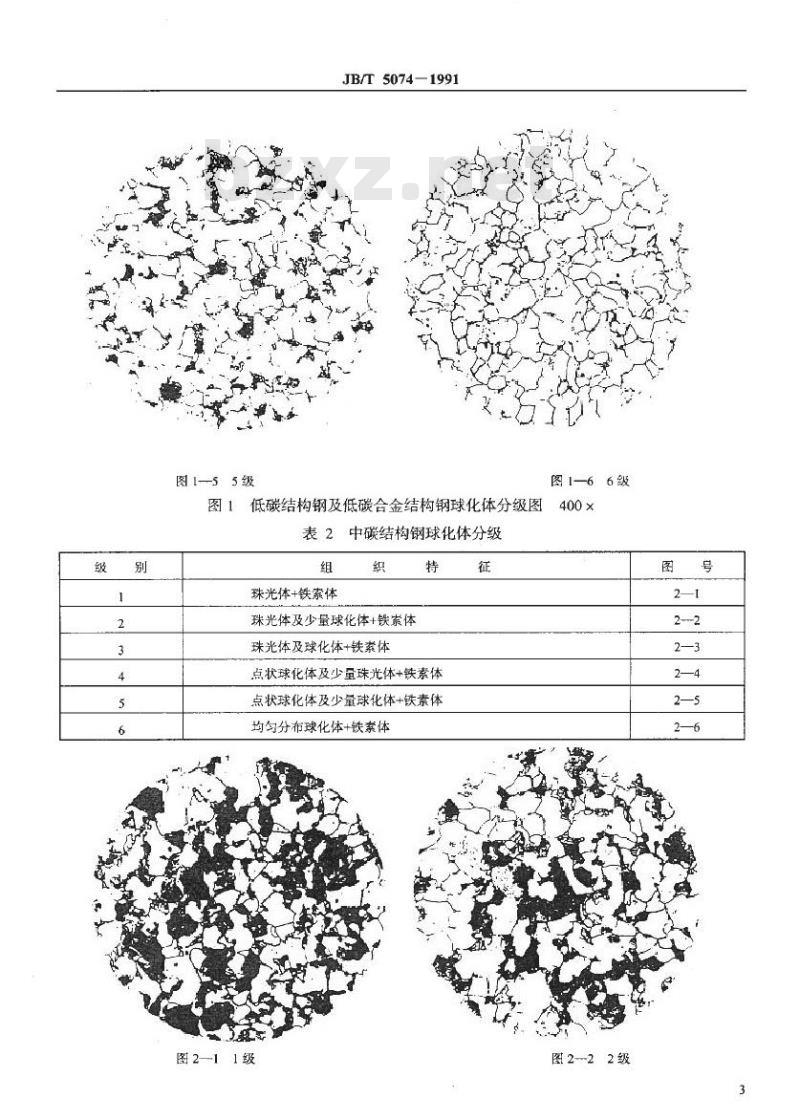

图1--55级
JB/T5074-1991
图1—66级
图1低碳结构钢及低碳合金结构钢球化体分级图400x
表2中碳结构钢球化体分级
珠光体+铁索体
珠光体及少量球化体+铁索体
珠光体及球化体+铁索体
点状球化体及少量珠光体+铁素体点状球化体及少量球化体+铁素体均匀分布球化体+铁索体
图211级
图2-22级
图2—33级
图2—
JB/T5074-1991
图2--44级
图2—66级
图2中碳结构钢球化体分级图：400×表3中碳合金结构钢球化体分级
珠光体+铁素体
珠光体及少量球化体+铁素体
球化体及珠光体+铁索体bzxZ.net
点状球化体及少量珠光体+铁素体球化体及点状球化体+铁素体
均匀分布球化体+铁素体
图3-11级
图3—33级
JB/T5074—1991
图3—22级
图3—44级
附加说明：
图3-—55级
JB/T5074-1991
图3中碳合金结构钢球化体分级图图3—66级
本标准由全国热处理标准化技术委员会提出，机械电子工业部北京机电研究所归口。本标准由机械电子工业部北京机电研究所、第一汽车制造厂、第二汽车制造厂、武汉汽车标准件厂负责起草。
本标准主要起草人赵德寅、景立媛、曹敖芳、张淑梅、高湘生。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
