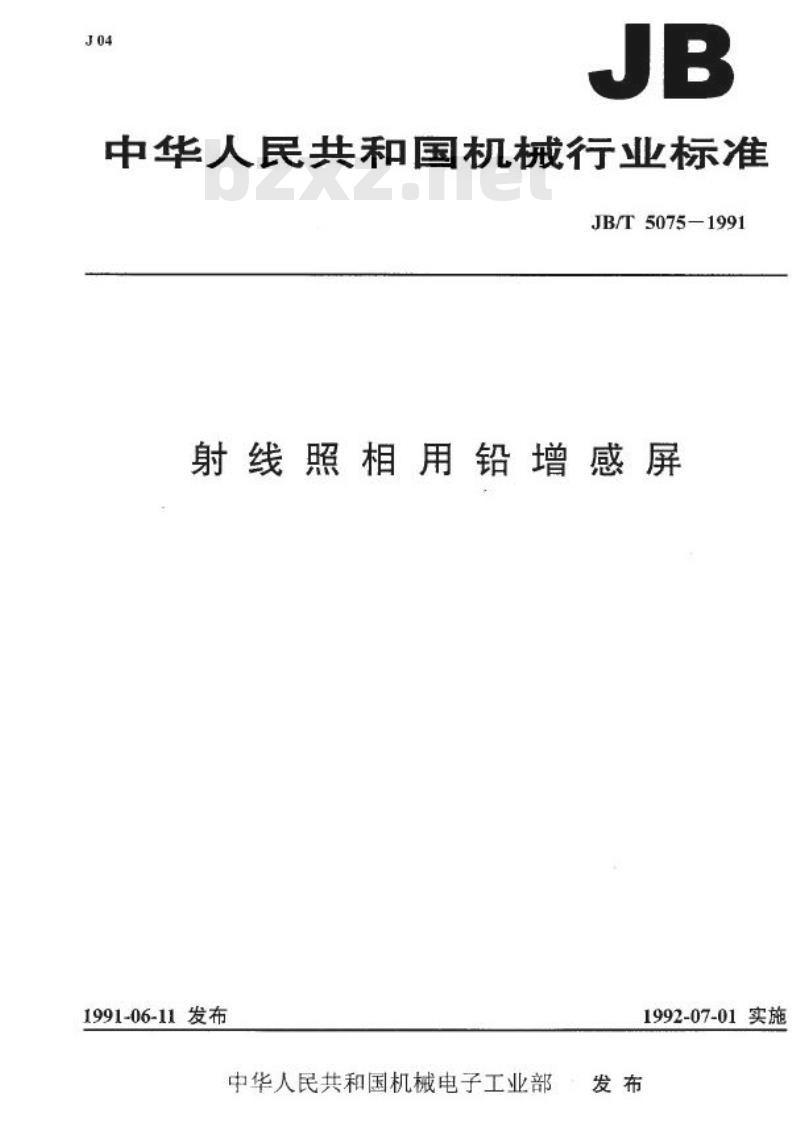

中华人民共和国机械行业标准
JB/T5075-1991
射线照相用铅增感屏
1991-06-11发布
中华人民共和国机械电子工业部1992-07-01实施

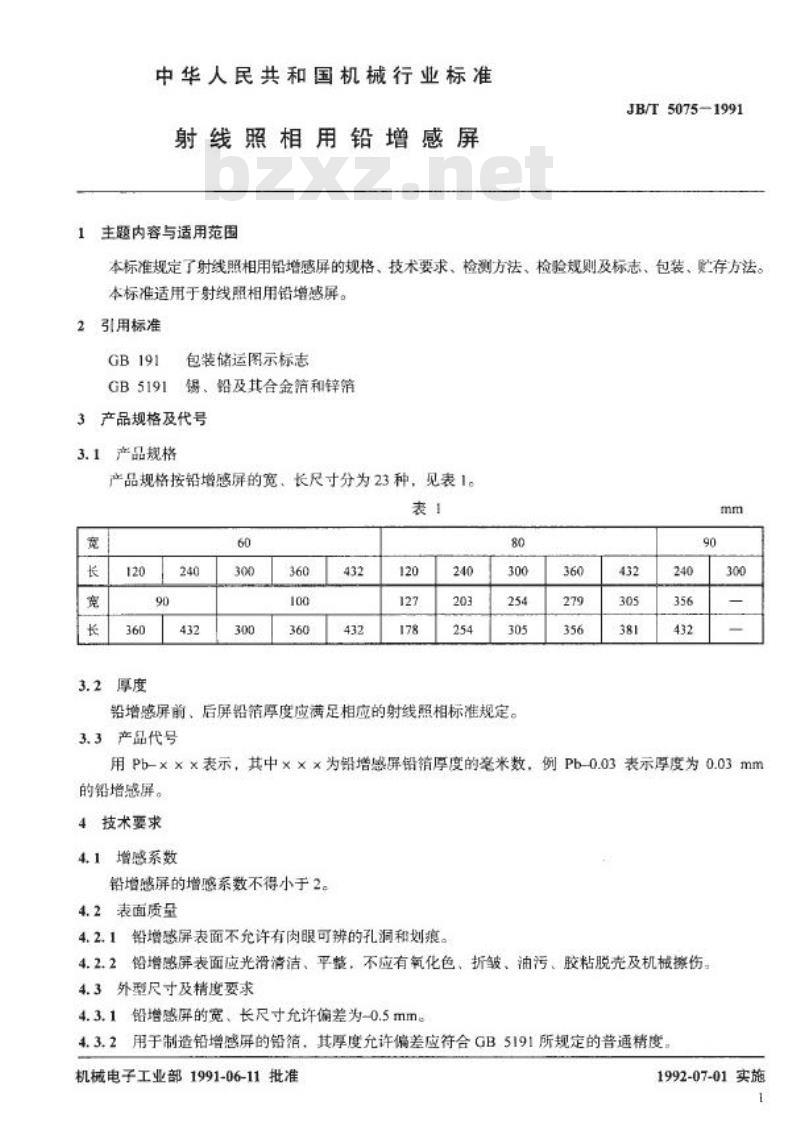

中华人民共和国机械行业标准
射线照相用铅增感屏
1主题内容与适用范围
JB/T 50751991
本标准规定了射线照相用铅增感屏的规格、技术要求、检测方法、检验规则及标志、包装、贮存方法。本标准适用于射线照相用错增感屏。2引用标准www.bzxz.net
GB5191
包装储运图示标志
锡、铅及其合金箔和锌
3产品规格及代号
3.1产品规格
产品规格按铅增感屏的宽、长尺寸分为23种，见表1。表1
3.2厚度
铅增感屏前、后屏铅箔厚度应满足相应的射线照相标准规定。3.3产品代号
用Pb-×××表示，其中×××为铅增感屏铅箱厚度的毫米数，例Pb-0.03表示厚度为0.03mm的铅增感屏。
4技术要求
4.1增感系数
铅增感屏的增感系数不得小于2。4.2表面质量
4.2.1铅增感屏表面不允许有肉眼可辨的孔洞和划痕。4.2.2铅增感屏表面应光滑清洁、平整，不应有氧化色、折皱、油污、胶粘脱壳及机械擦伤4.3外型尺寸及精度要求
4.3.1铅增感屏的宽、长尺寸允许偏差为-0.5mm。4.3.2用于制造铅增感屏的铅箔，其厚度允许偏差应符合GB5191所规定的普通精度机械电子工业部1991-06-11批准1992-07-01实施

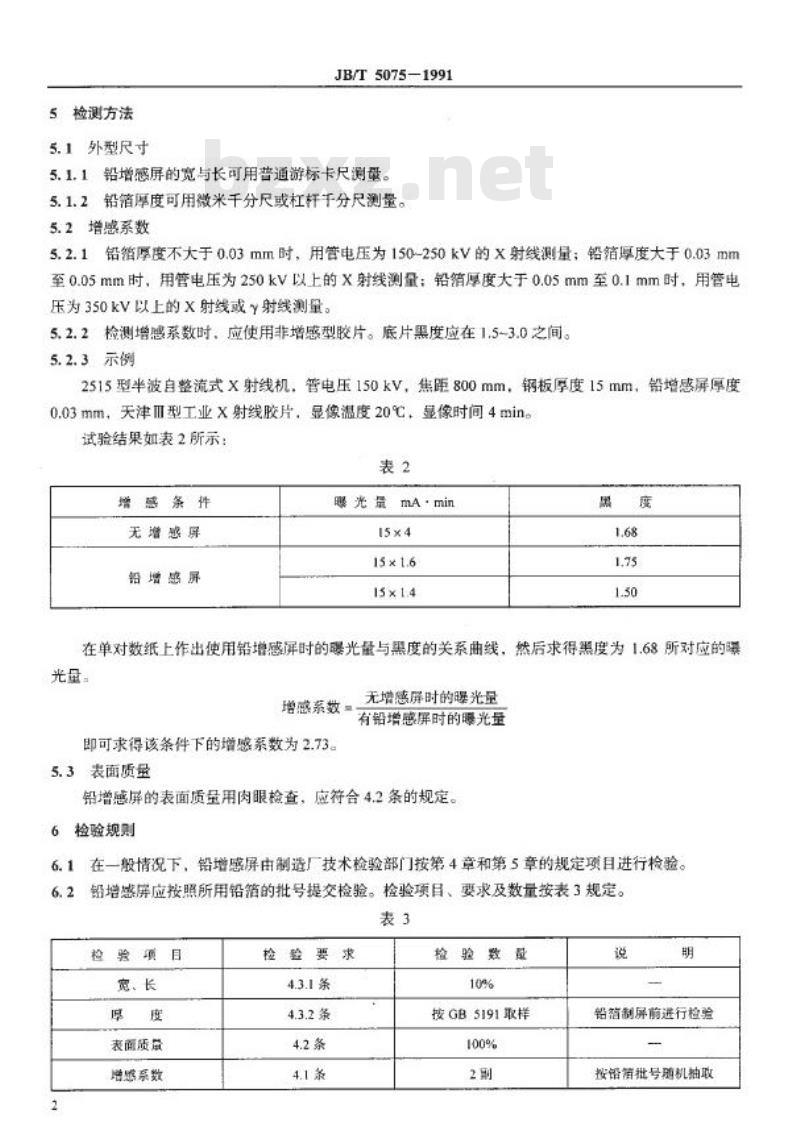

5检测方法
5.1外型尺寸
JB/T5075-1991
5.1.1铅增感屏的宽与长可用普通游标卡尺测量。5.1.2铅箔厚度可用微米千分尺或杠杆千分尺测量。5.2增感系数
5.2.1错箔厚度不大于0.03mm时，用管电压为150~250kV的X射线测量；铅箔厚度大于0.03mm至0.05mm时，用管电压为250kV以上的X射线测量；铅箔厚度大于0.05mm至0.1mm时，用管电压为350kV以上的X射线或射线测量。5.2.2、检测增感系数时，应使用非增感型胶片。底片黑度应在1.5~3.0之间。5.2.3示例
2515型半波自整流式×射线机.管电压150kV，焦距800mm，钢板厚度15mm，铅增感屏厚度0.03mm，天津Ⅲ型工业X射线胶片，显像温度20℃，显像时间4min。试验结果如表2所示：
增感条件
无增感屏
铅增感屏
曙光量mA·min
在单对数纸上作出使用铅增感屏时的曝光量与黑度的关系曲线，然后求得黑度为1.68所对应的曝光量。
增感系数：
即可求得该条件下的增感系数为2.73。5.3表面质量
无增感屏时的曝光量
有铅增感屏时的睡光量
铅增感屏的表面质量用肉眼检查，应符合4.2条的规定。6检验规则
6.1在一般情况下，铅增感屏由制造厂技术检验部门按第4章和第5章的规定项目进行检验。6.2铅增感屏应按照所用铅箔的批号提交检验。检验项目、要求及数量按表3规定。表3
检验项目
表面质量
增感系数
检验要求
检验数量
按GB5191取样
铅箱制屏前进行检验
按铬霜批号随机抽取

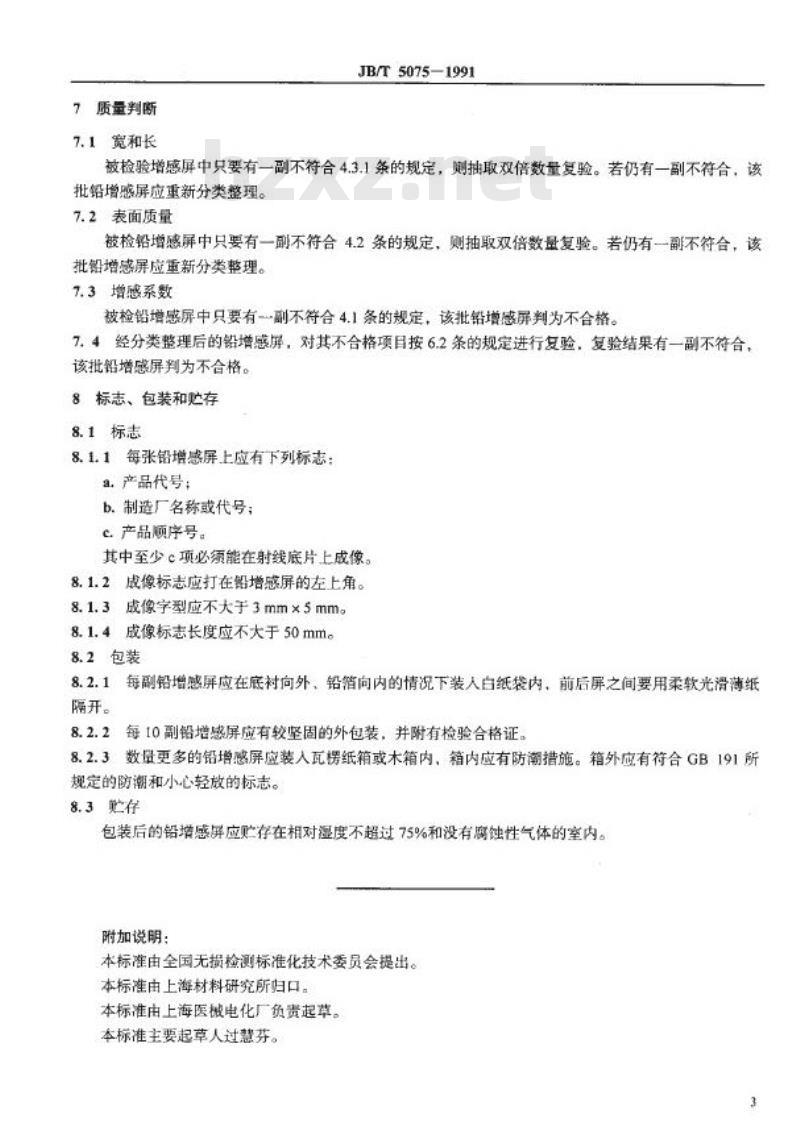

7质量判断
7.1宽和长
JB/T 5075—1991
被检验增感屏中只要有一副不符合4.3.1条的规定，则抽取双倍数量复验。若仍有一副不符合，该批铅增感屏应重新分类整理。
7.2表面质量
被检铅增感屏中只要有一副不符合4.2条的规定，则抽取双倍数量复验。若仍有一副不符合，该批铅增感屏应重新分类整理。
7.3增感系数
被检铅增感屏中只要有--副不符合4.1条的规定，该批错增感屏判为不合格。7.4经分类整理后的铅增感屏，对其不合格项目按6.2条的规定进行复验：复验结果有一副不符合，该批铅增感屏判为不合格。
8标志、包装和贮存
8.1标志
8.1.1每张铅增感屏上应有下列标志：a.产品代号：
b.制造厂名称或代号：
c.产品顺序号。
其中至少c项必须能在射线底片上成像。8.1.2成像标志应打在铅增感屏的左上角。8.1.3成像字型应不大于3mm×5mm。8.1.4成像标志长度应不大于50mm。8.2包装
8.2.1每副铅增感屏应在底衬向外、铅箱向内的情况下装人自纸袋内，前后屏之间要用柔软光滑薄纸隔开。
8.2.2每10副铅增感屏应有较坚固的外包装，并附有检验合格证。8.2.3数量更多的铅增感屏应装人瓦楞纸箱或木箱内，箱内应有防潮措施。箱外应有符合GB191所规定的防潮和小心轻放的标志。8.3存
包装后的铅增感屏应贮存在相对湿度不超过75%和没有离蚀性气体的室内。附加说明：
本标准由全国无损检测标准化技术委员会提出。本标准由上海材料研究所归口。本标准由上海医械电化厂负责起草。本标准主要起草人过慧芬。
