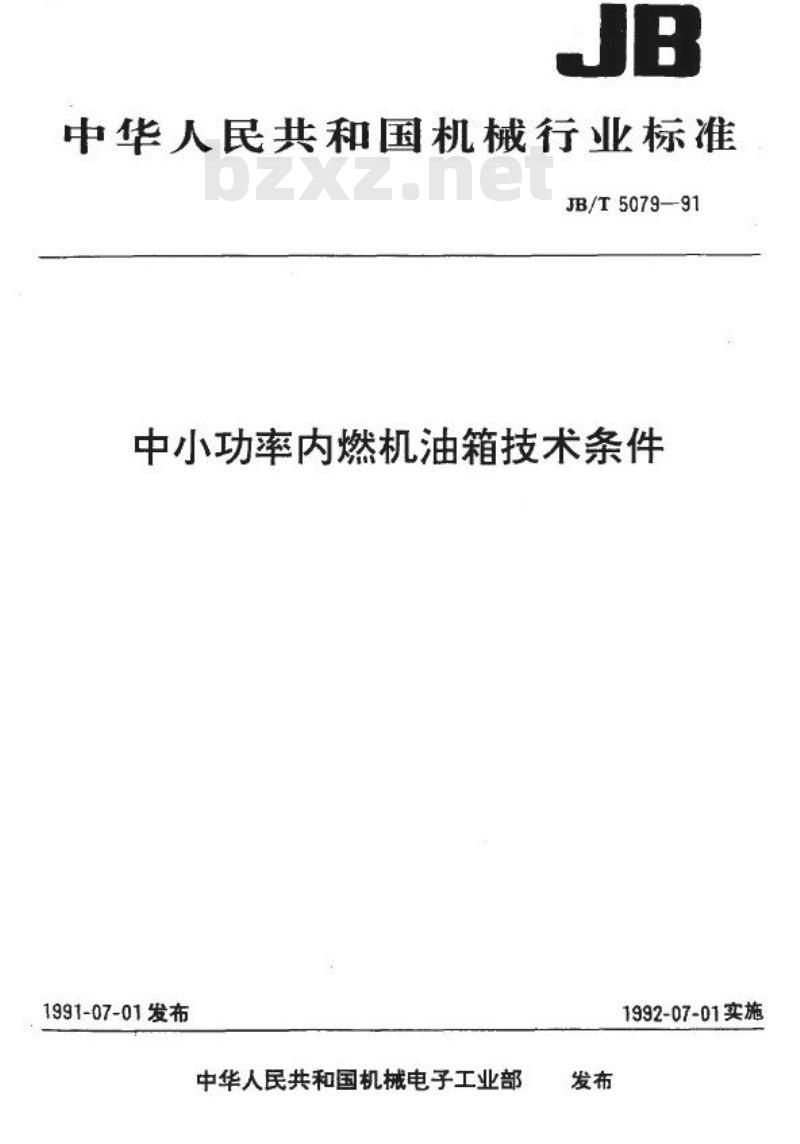

中华人民共和国机械行业标准
JB/T5079—91
中小功率内燃机油箱技术条件
1991-07-01发布
中华人民共和国机械电子工业部发布
1992-07-01实施

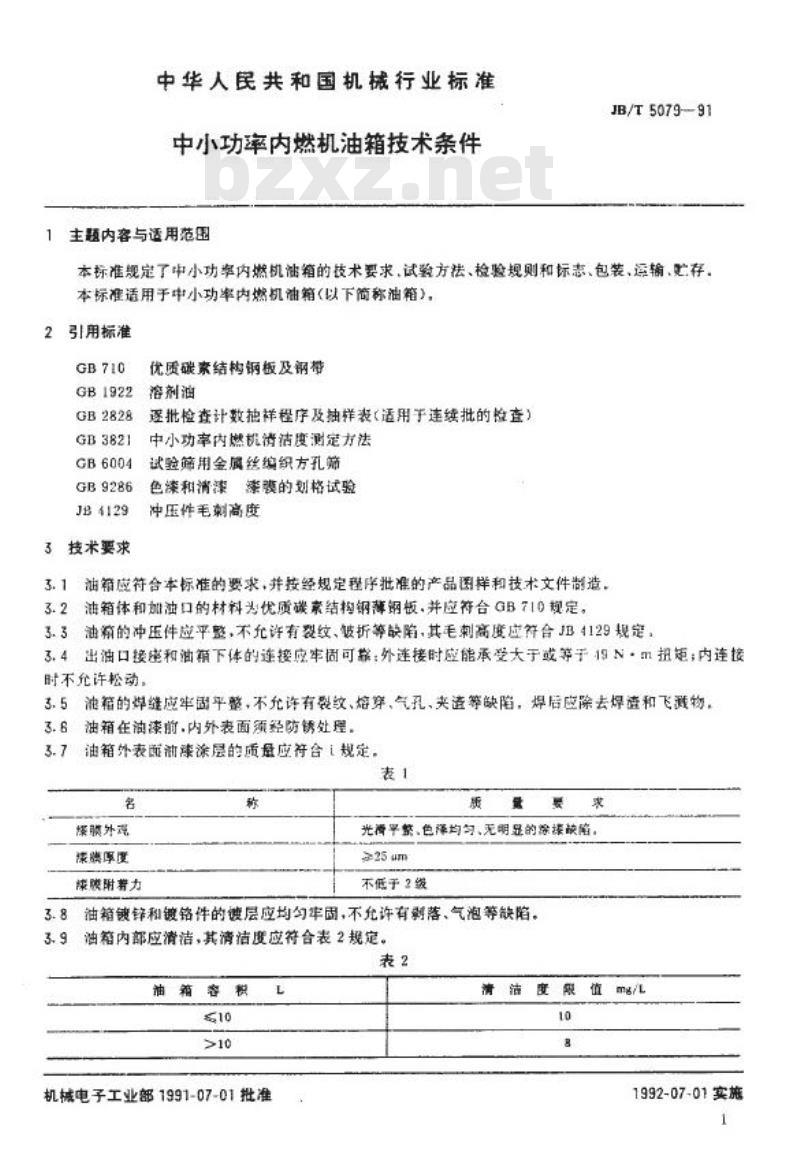

中华人民共和国机械行业标准
中小功率内燃机油箱技术条件
主题内容与透用范围
JB/T5079—91
本标准规定了中小功率内燃机油箱的技术要求，试验方法、检验规则和标志、包装、运输、定存。本标准适用于中小功率内燃机油箱(以下简称油箱)。引用标准
GB1922
GB2828
GB3821
GB6004www.bzxz.net
GB9286
JB4129
3技术要求
优质碳索结构钢板及钢带
溶剂油
逐批检查计数抽样程序及抽样表（适用于连续批的检查）中小功率内燃机清洁度测定方法试验筛用金属丝编织方孔筛
色漆和清漆漆膜的划格试验
冲压件毛刺高度
3.1油箱应符合本标准的要求，并按经规定程序批准的产品圈样和技术文件制造，3.2油箱体和加油口的材料为优质碳索结构钢薄钢板，并应符合GB710规定。3.3油箱的冲压件应平整，不允许有裂纹、皱折等缺陷，其毛刺高度应符合JB4129规定，3.4出油口接座和油箱下体的连接应牢固可靠：外连接时应能承受大于或等于19N·m扭矩；内连接时不允许松动
3.5滤箱的焊缝应牢刮平整，不允许有裂纹、熔穿、气孔、夹造等缺陷，焊后应除去焊渣和飞溅物。3.6油箱在油漆前.内外表面须经防锈处理，3.7
油箱外表面润漆涂层的质盘应符合（规定，表1
藻膜外克
陈膜厚度
陈膜附芳力
光滑平繁、色降均与、无明显的涤漆缺陷。>25 um
不低于2级
3.8油箱键锌和镀铬件的渡层应均勾牢固，不允许有剩落、气泡等缺陷。3.9油箱内部应清洁，其清洁度应符合表2规定。表2
油箱容积
机械电子工业部1991-07-01批准清洁度限
值mg/L
1992-07-01实施

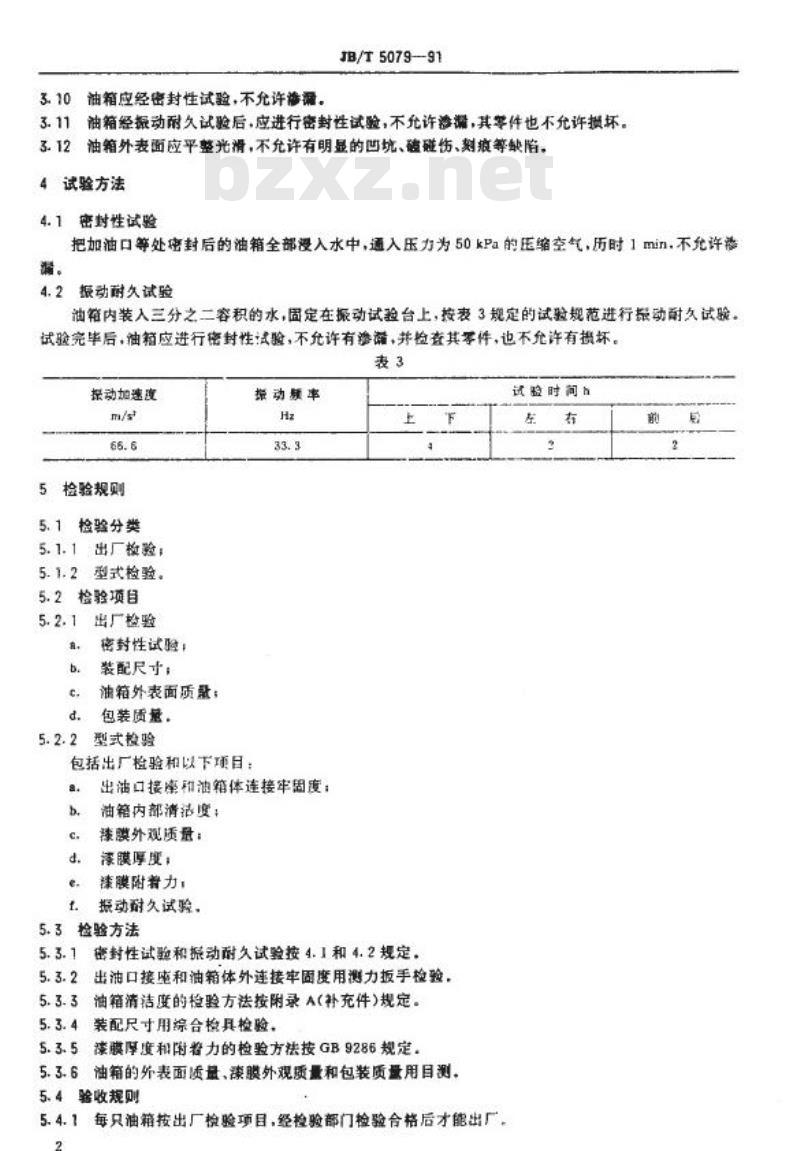

310油箱应经密封性试验，不允许渗漏，JB/T 507991
3.11油箱经振动耐久试验后，应进行密封性试验，不允许渗滞，其等件也不允许损坏。3.12油箱外表面应平整光滑，不允许有明显的凹坑、碴碰伤、刻痕等缺陷。4试验方法
4.1密封性试验
把加油口等处密封后的油箱全部没入水中，通入压力为50kPa的压缩空气，历时1min.不允许渗漏。
4.2振动耐久试验
油箱内装入三分之二容积的水，固定在振动试验台上，按表3规定的试验规范进行报动耐久试验。试验完毕后，油箱应进行密封性试验，不允许有渗滞，并检查其零件，也不允许有损坏。表3
探动加速度
5检验规则
5.1检验分类
5.1.1出厂枚验；
5.1.2型式检验。
5.2检验项目
5.2.1出厂检验
密封性试验：
装配尺寸：
油箱外表面质量：
包装质量，
5.2.2型式检验
包括出厂检验和以下项目：
指动频率
出油口接座和油箱体连接牢固度；油箱内部清活度：
漆膜外观质量：
漆膜厚度：
拨膜略君力：
报动耐久试验、
5.3检验方法
5.3.1密封性试验和振动耐久试验按4.1和4.2规定。F
5.3.2出油口接座和油箱体外连接牢固度用测力扳手检验，5.3.3润箱清洁度的检验方法按附录A(补充件)规定。5.3.4装配尺寸用综合检具检验，5.3.5漆膜厚度和附力的检验方法按GB9286规定。5.3.6油箱的外表面质量、速膜外观质量和包装质量用目测。5.4验收规则
5.4.1每只油箱按出厂检验项目，经检验部门检验合格后才能出厂2
试验时间h
JB/T507991

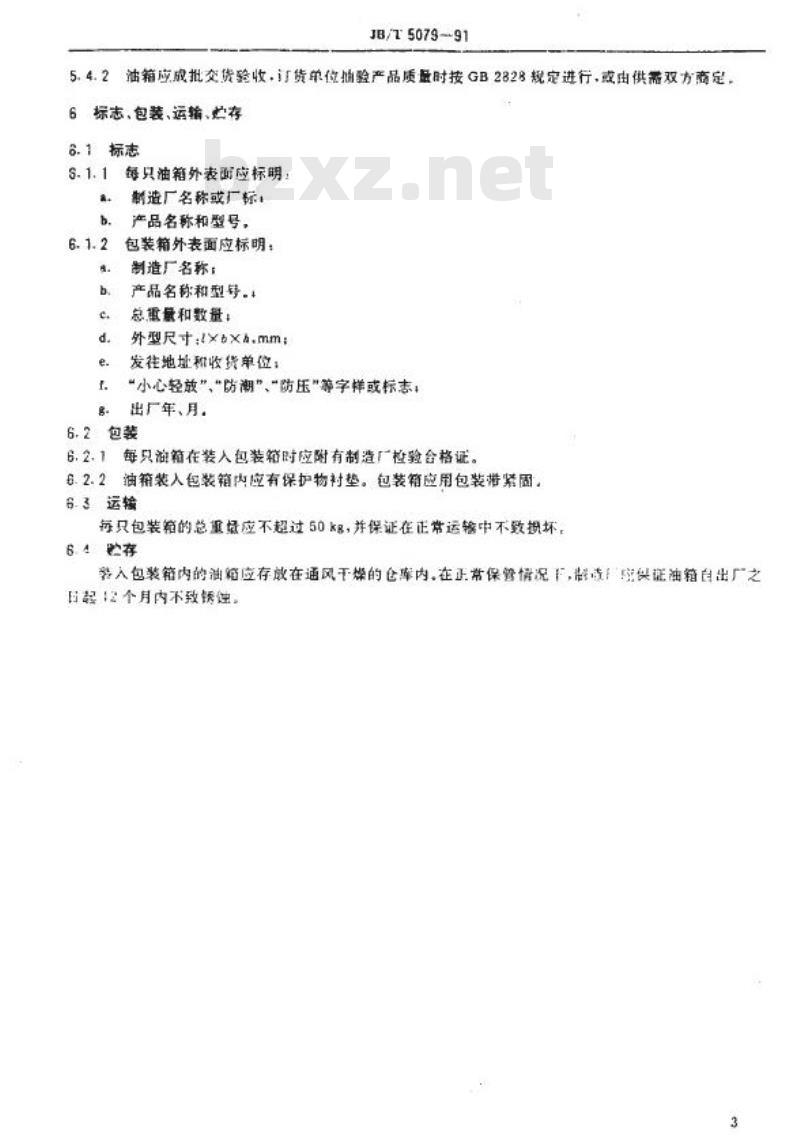

5.4.2油箱应成批交货验收订货单位抽验产品质量时接GB2828规定进行，或由供需双方商定。6标志、包装、运输、炉存
6.1标志
每只油箱外表面应标明：
制造厂名称或厂标：
产品名称和型号，
包装箱外表面应标明：
制造厂名称：
产品名称和型号。1
总重量和数量：
外型尺寸：t×bXh.mm；
发往地址税收货单位：
“小心轻放”“防潮”、“防压等字样或标志，出厂年、月
6.2包装
6.2.1每只询箱在装人包装箱时应附有制造厂检验合格证。6.2.2油箱装入包装箱内应有保护物衬垫。包装箱应用包装带紧固。6.3运较
每只包装箱的总重量应不超过50kg，并保证在正常运输中不致摄坏，6.4些存
等入包装箱内的油箱应存放在通风干燥的仑库内，在正常保管情况下，读F保证油箱自出广之日器12个月内不致锈蚀。
A1准备
JB/T5079—91
附录A
中小功率内燃机油箱清洁度测定方法(补充件）
A1.1检测人员应掌握本清洁度测定方法。A1.2检测人员应身穿清洁的长纤维工作服，头载由长纤维面料缝制的寒头张口工作相，不得把头发露在幅外，并洗净双手，
A1.3按规定选取油箱与燃油接触的全部表面为测定清洁度的取样面。A1.4将油箱置于工作台上、擦净外表面，编号A1.5清洁度测定工作应在清洁干净，通风良好，有安全措施的室内进行，A2清洗
A2.1清洗过程中应保证操作一致.以便结果有较好的重复性。A2.2仪器、设备及清洗液
A2.2.1各种大小白色尼龙图刷和面笔等。A2.2.2注射器或喷瓶。
A2.2.3带盖的白瓷和白瓷铺。
A2.2.4端头扁平无齿不锈钢罐子A2.2.5感量为万分之一克的分析天乎。A2.2.6真空泵（真空度小于399.99Pa）及滤膜过滤装置，该装置应符合GB3821规定。A2.2.7烘箱、干燥皿、称鼠瓶。A2.2.8滑选液为NY-120溶剂油，按GB1922规定。用量至少能够洗到所有单样表而.清汽激区经5um微孔滤膜过滤，
A2.3清洗方法
A2.3.1向油箱内加入足够的湾洗液，装上油箱盖，油箱的其它孔应密封，雨机该政人工方法，使其能清洗到所有取样表面，清洗不少于两次。A2.3.2用活净的清洗液将各种刷子和容器内壁清洗干净，A2.3.3用A2.2.8规定的清洗液清洗油箱，并把清洗完毕后的混浊液收集于带盖的容器内。容器应编号。
A2.3.4滤网
A2.3.4.1滤网为38um钢线或铜丝滤网.按GB6004规定。A2.3.4.2将滤网平放在盛有清洗液的容器中，上下移动清洗两面，清洗完书原出滤网，等消性渡平后，放入105士5C的烘箱内烘干。经60mm后取出滤网，置于干碟血内+冷>却3心min.取出称重量。上述烘干、冷却和称重量的过程应重复进行，直至滤网连续两次的重量之差小于或等于0.1g为止最后施网应编号，记录其重量，备用
A2.3.4.3将备用的滤网暨于滤膜过滤装置中。开动真空泵，使混浊液均匀连续地例入滤网内过滤。过德完后，轻轻地从滤膜装置中用锻子取出附有杂质的滤网，再将其子有编号的带盖的称量瓶内。A3烘于、称量
A3.1将装有滤网的称量瓶放入105±5C的烘箱内，将瓶稍销打开烘平60min。A3.2将称量瓶盖好，置于干燥Ⅲ内冷却30min4
JB/T5079—91
A3.3从称量瓶中取出滤网，用感量为万分之一克的分析天平称量，精确到0.1mg：记录重量，A3.4杂质量量按式(A1)计算：
式中：m-杂质重量mgi
mt-过滤前滤网的重量，mg：
m——过滤后键网的重量，mg。
附加说明：
本标准由机械电子工业部上海内燃机研究所提出并归口。本标准由机械电子工业部上海内燃机研究所负责起草。本标准主要起草人盂世忠、朱鑫森。(A1)
