【机械行业标准(JB)】 感应同步器 术语

中华人民共和国机械行业标准
JB/T3585.1—96
感应同步器
1996-04-22发布
中华人民共和国机械工业部
1996-07-01实施
JB/T3585.1-96

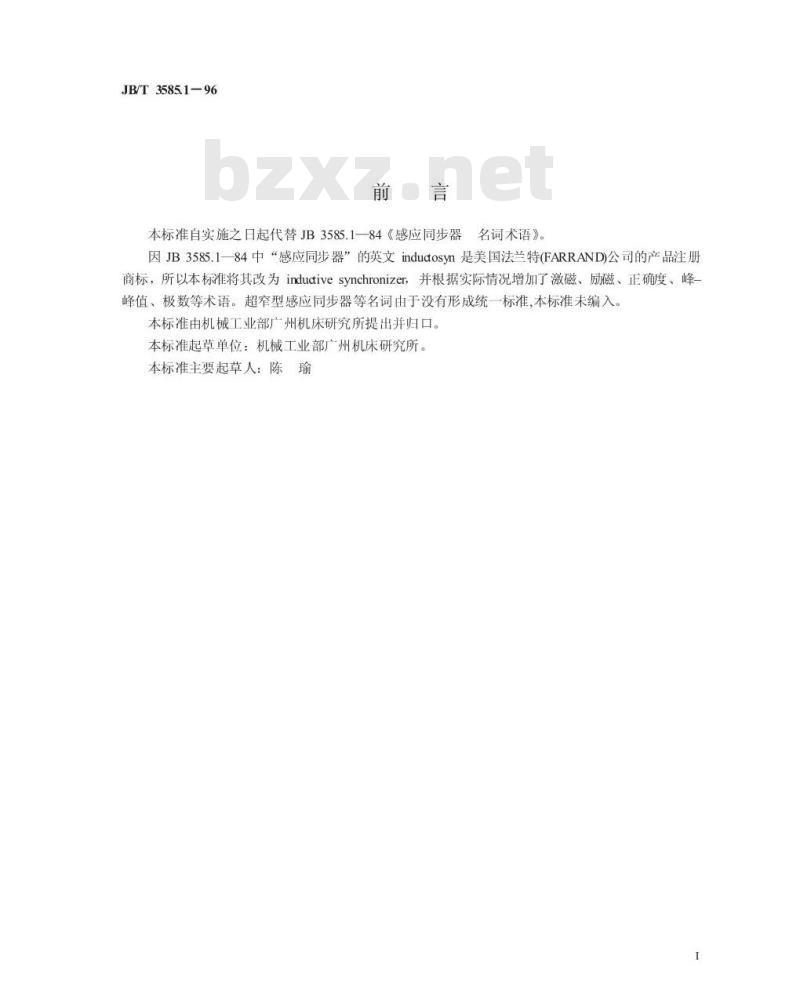

本标准自实施之日起代替JB3585.1—84《感应同步器名词术语》。因JB3585.1一84中“感应同步器”的英文inductosyn是美国法兰特(FARRAND)公司的产品注册商标，所以本标准将其改为inductivesynchronizer，并根据实际情况增加了激磁、励磁、正确度、峰-峰值、极数等术语。超窄型感应同步器等名词由于没有形成统一标准，本标准未编入。本标准由机械工业部广州机床研究所提出并归口。本标准起草单位：机械工业部广州机床研究所。本标准主要起草人：陈瑜
1范围
中华人民共和国机械行业标准
感应同步器
JB/T3585.1-96
代替JB3585.1—84
本标准确定了与感应同步器有关的专用术语，适用于涉及感应同步器的各种场合。2术语和定义

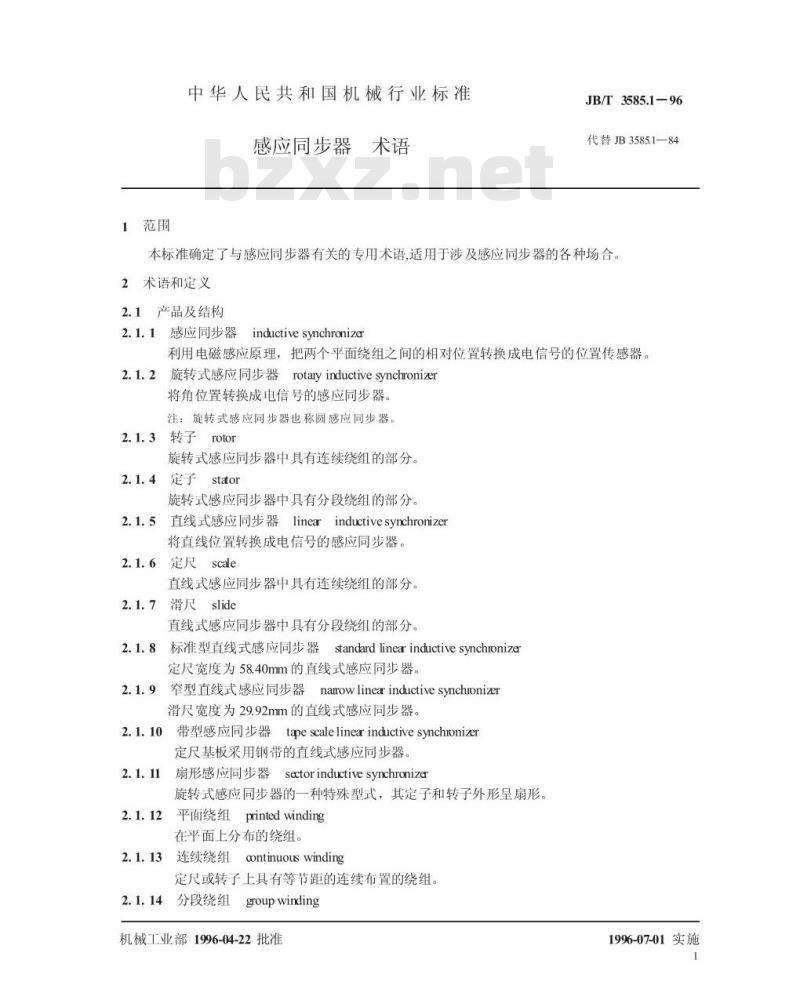

2.1产品及结构
2.1.1感应同步器inductivesynchroniza利用电磁感应原理，把两个平面绕组之间的相对位置转换成电信号的位置传感器。2.1.2旋转式感应同步器rotaryinductivesynchronizer将角位置转换成电信号的感应同步器。注：旋转式感应同步器也称圆感应同步器。2.1.3转子rotor
旋转式感应同步器中具有连续绕组的部分。2.1.4定子stator
旋转式感应同步器中具有分段绕组的部分。2.1.5直线式感应同步器linearinductivesynchronizer将直线位置转换成电信号的感应同步器。2.1.6定尺scale
直线式感应同步器中具有连续绕组的部分。2.1.7
滑尺slide
直线式感应同步器中具有分段绕组的部分。2.1.8标准型直线式感应同步器standard linearinductivesynchroniza定尺宽度为58.40mm的直线式感应同步器。窄型直线式感应同步器narowlinearinductivesynchionizer2.1.9
滑尺宽度为29.92mm的直线式感应同步器。2.1.10带型感应同步器tapescalelinearinductivesynchronizen定尺基板采用钢带的直线式感应同步器。2.1.11www.bzxz.net
扇形感应同步器sectorinductivesynchronizar旋转式感应同步器的一种特殊型式，其定子和转子外形呈扇形平面绕组printedwinding
在平面上分布的绕组。
连续绕组continuouswinding
定尺或转子上具有等节距的连续布置的绕组。2.1. 14
分段绕组groupwinding
机械工业部1996-04-22批准
19%-07-01实施
JB/T 3585.1—96

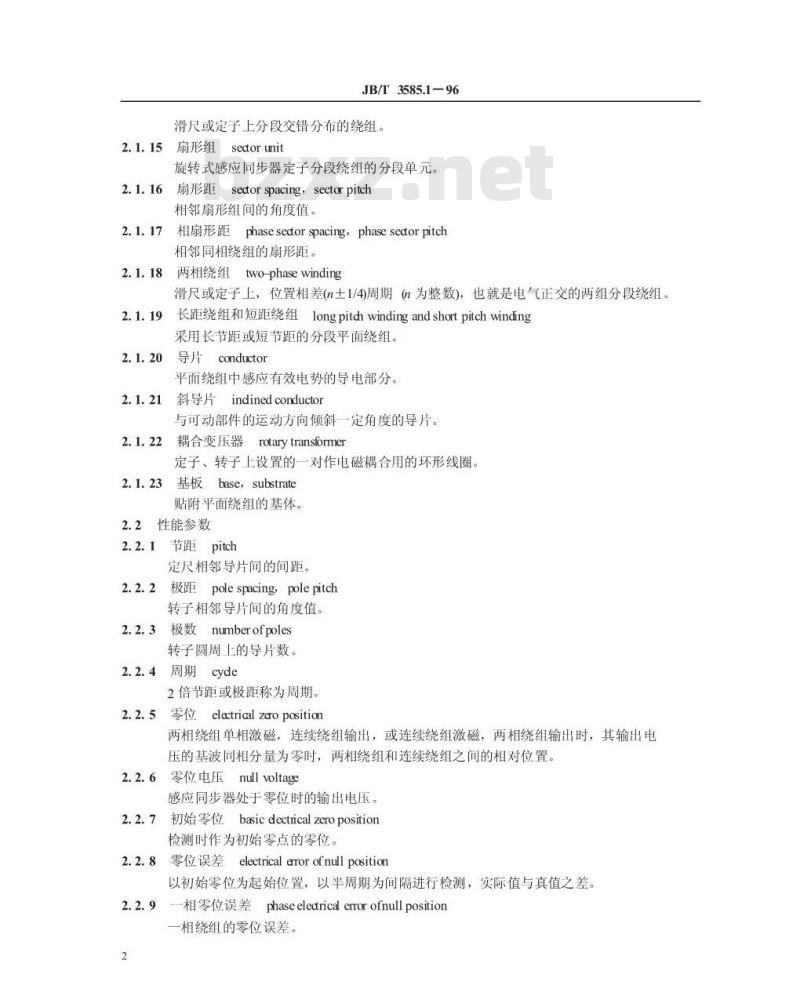

滑尺或定子上分段交错分布的绕组。扇形组sedtorunit
旋转式感应同步器定子分段绕组的分段单元。扇形距sectorspacing，sectorpitch2.1.16
相邻扇形组间的角度值。
2.1.17相扇形距phasesedtorspacing，phase sectorpitch相邻同相绕组的扇形距。
3两相绕组two-phasewinding
滑尺或定子上，位置相差(n1/4)周期(n为整数)，也就是电气正交的两组分段绕组。2.1.19
长距绕组和短距绕组longpitdhwindingandshortpitchwinding采用长节距或短节距的分段平面绕组。导片conductor
平面绕组中感应有效电势的导电部分。斜导片indinedconductor
与可动部件的运动方向倾斜一定角度的导片。2.1. 22
耦合变压器rotarytransformer
定子、转子上设置的一对作电磁耦合用的环形线圈。基板base，substrate
贴附平面绕组的基体。
2.2性能参数
2.2.1节距pitch
定尺相邻导片间的间距。
2.2.2极距polespacing，polepitch转子相邻导片间的角度值。
2.2.3极数numberofpoles
转子圆周上的导片数。
2.2.4周期cyde
2倍节距或极距称为周期。
2.2.5零位electrical zaroposition两相绕组单相激磁，连续绕组输出，或连续绕组激磁，两相绕组输出时，其输出电压的基波同相分量为零时，两相绕组和连续绕组之间的相对位置。2.2.6零位电压null voltage
感应同步器处于零位时的输出电压。2.2.7初始零位basicdectricalzeroposition检测时作为初始零点的零位。
2.2.8零位误差electricalarorofnullposition以初始零位为起始位置，以半周期为间隔进行检测，实际值与真值之差。一相零位误差phaseeledtricaerrorofnullposition2.2.9
一相绕组的零位误差
正交误差
quacratureerror
JB/T3585.1—96

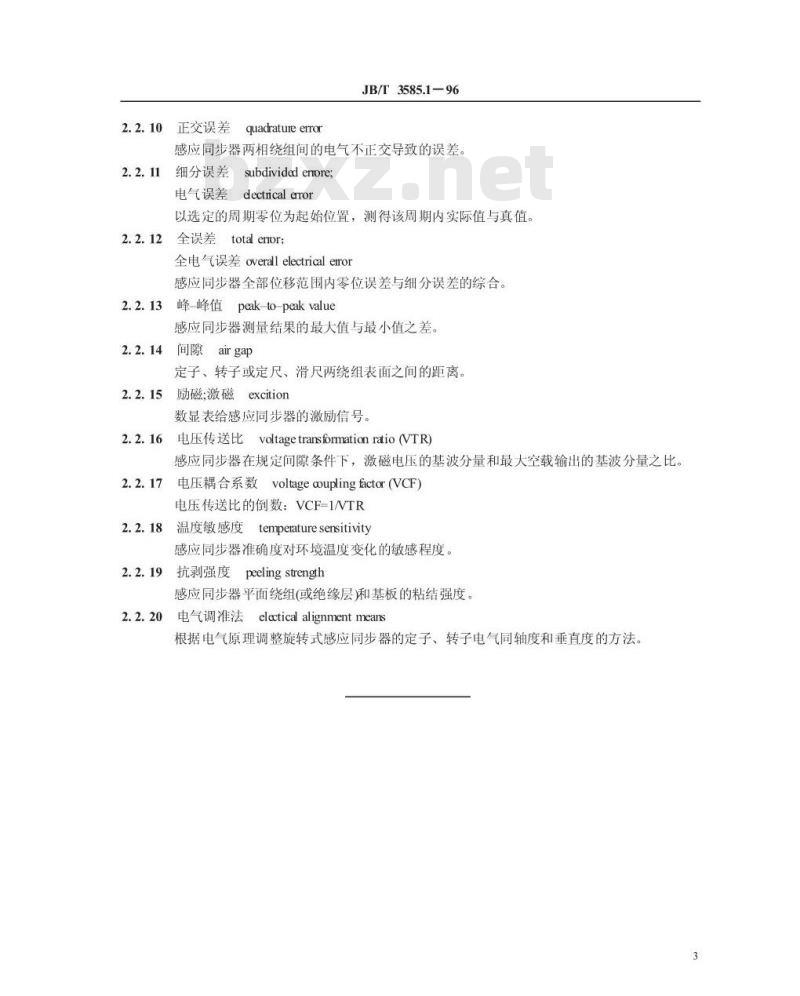

感应同步器两相绕组间的电气不正交导致的误差。细分误差subdivided eriore;
电气误差dectricalaror
以选定的周期零位为起始位置，测得该周期内实际值与真值。全误差totalenor；
全电气误差overallelectricaleror感应同步器全部位移范围内零位误差与细分误差的综合。峰-峰值peak-to-peakvalue
感应同步器测量结果的最大值与最小值之差。间隙airgap
定子、转子或定尺、滑尺两绕组表面之间的距离。励磁；激磁excition
数显表给感应同步器的激励信号。5电压传送比voltagetransformationratio（VTR）2.2.16
感应同步器在规定间隙条件下，激磁电压的基波分量和最大空载输出的基波分量之比。2.2.17
电压耦合系数voltagecouplingfactor（VCF）电压传送比的倒数：VCF-1VTR
温度敏感度temperaturesensitivity2.2.18
感应同步器准确度对环境温度变化的敏感程度。2.2.19
抗剥强度peelingstrength
感应同步器平面绕组(或绝缘层和基板的粘结强度。电气调准法electicalalignmentmeans2.2.20
根据电气原理调整旋转式感应同步器的定子、转子电气同轴度和垂直度的方法3
机械行业标准
感应同步器
JBT3585.1-96
机械科学研究院出版发行
机械科学研究院印刷
（北京首体南路2号
：邮编100044）
开本880×12301/16
印1/2字数8,000
1996年10月第一次印刷
1996年10月第一版
印数0Q,001-500
定价5.00元
编号96-060
机械工业标准服务网：http/AvwwJB.ac.cn968 /
