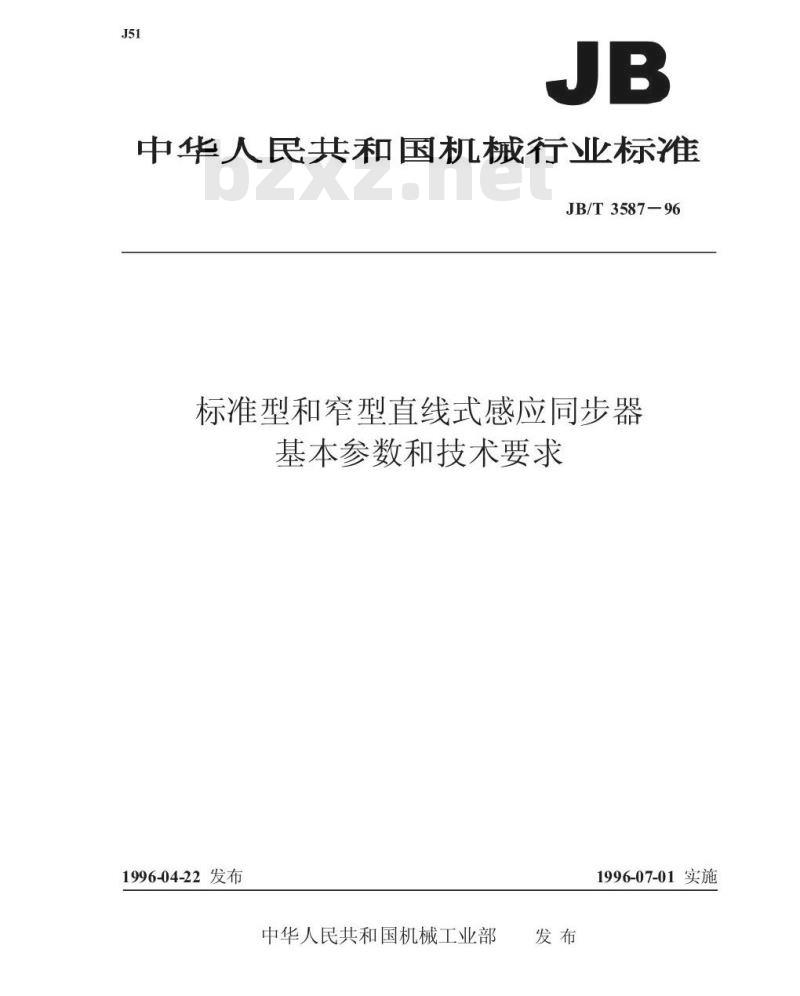

中华人民共和国机械行业标准
JB/T3587—96
标准型和窄型直线式感应同步器基本参数和技术要求
1996-04-22发布
中华人民共和国机械工业部
1996-07-01实施
JB/T3587—96

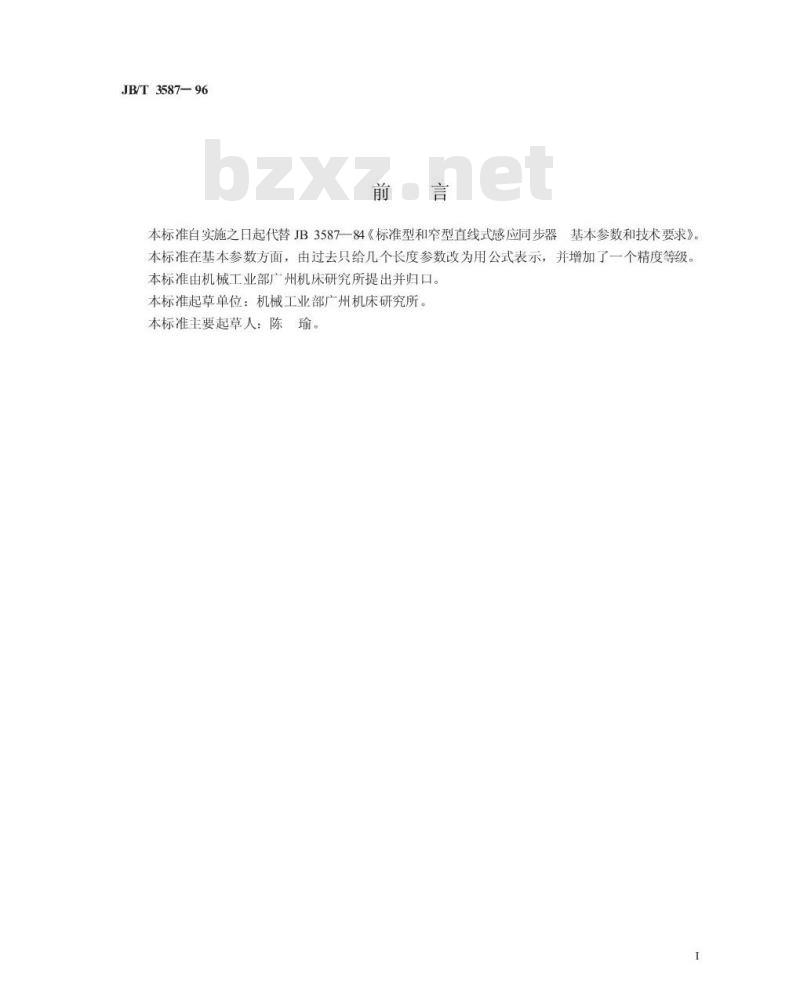

本标准自实施之日起代替JB3587一84《标准型和窄型直线式感应同步器基本参数和技术要求》。本标准在基本参数方面，由过去只给几个长度参数改为用公式表示，并增加了一个精度等级。本标准由机械工业部广州机床研究所提出并归口。本标准起草单位：机械工业部广州机床研究所。本标准主要起草人：陈瑜。

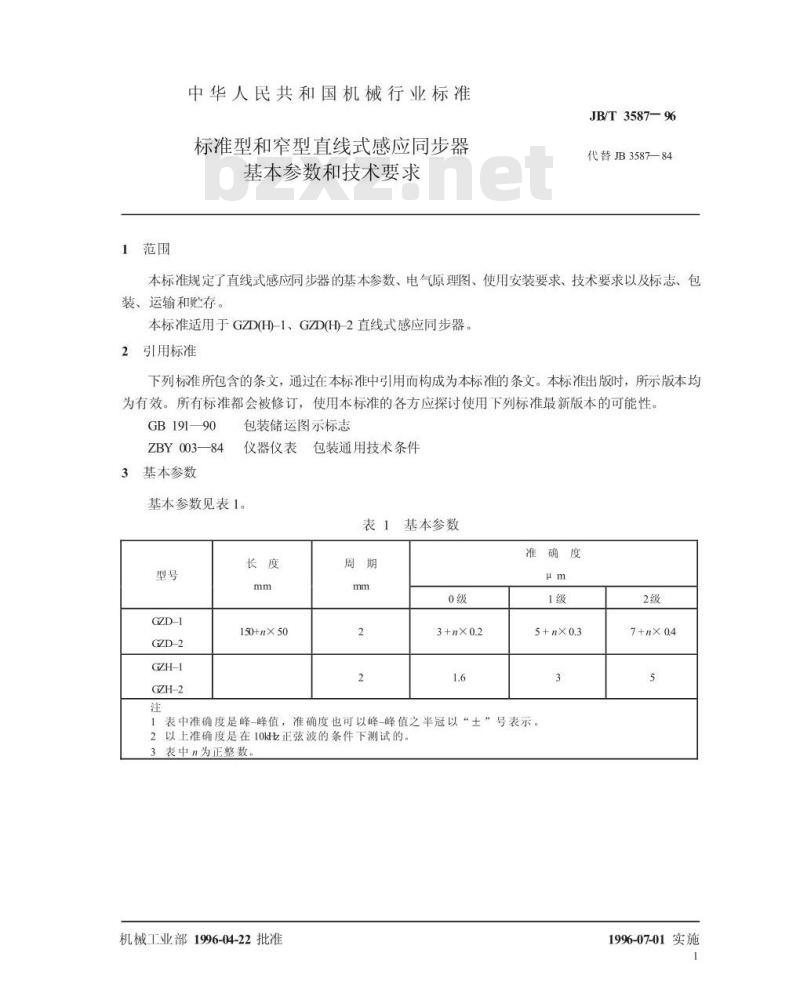

1范围
中华人民共和国机械行业标准
标准型和窄型直线式感应同步器基本参数和技术要求
JB/T3587—%
代替JB3587—84
本标准规定了直线式感应同步器的基本参数、电气原理图、使用安装要求、技术要求以及标志、包装、运输和贮存。
本标准适用于GZD(H-1、GZD(H)-2直线式感应同步器。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB191-90
ZBY 00384
3基本参数
包装储运图示标志
包装通用技术条件
仪器仪表
基本参数见表1。
表1基本参数
150+n×50
准确度
1表中准确度是峰-峰值，准确度也可以峰-峰值之半冠以“±”号表示。2以上准确度是在10kz正弦波的条件下测试的。3表中n为正整数。
机械工业部1996-04-22批准
7+n×04
19%-07-01实施

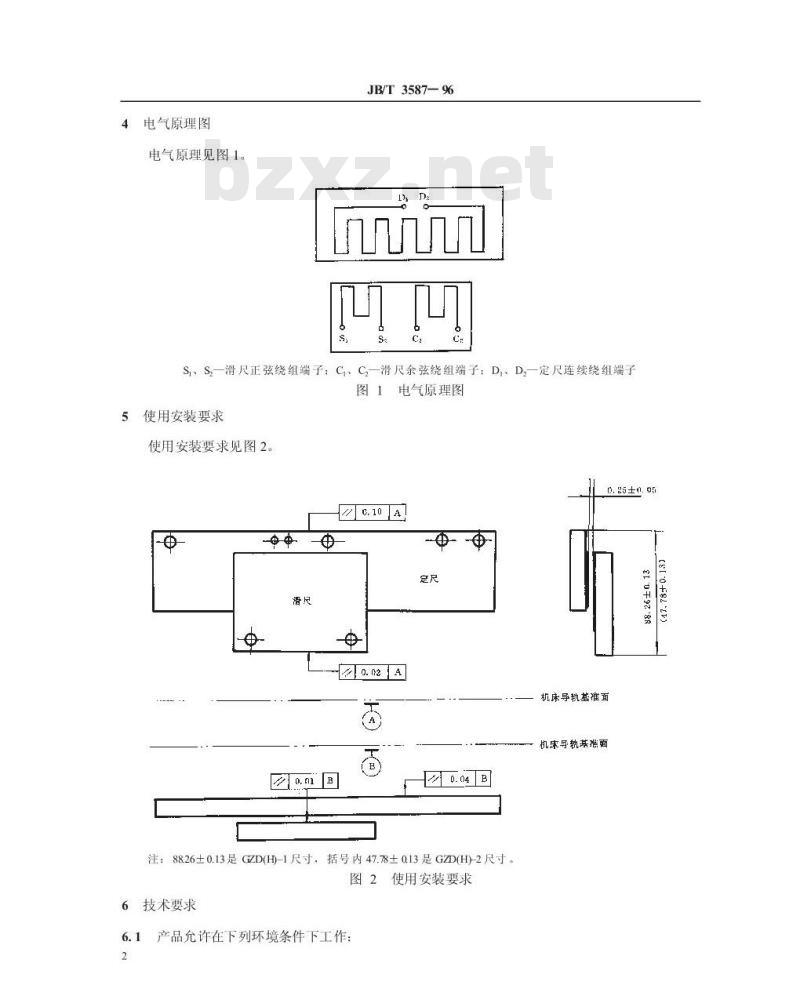

4电气原理图
电气原理见图1。
JB/T 3587—9
Si、S一滑尺正弦绕组端子：C、C一滑尺余弦绕组端子：D,、D一定尺连续绕组端子图1电气原理图bzxZ.net
使用安装要求
使用安装要求见图2。
0.25±1,45
2om日
注：8826±0.13是GZD(H)-1尺寸，括号内47.78±0.13是GZD(H)-2尺寸。图2使用安装要求
6技术要求
6.1产品允许在下列环境条件下工作：2
机床导轨基准面
机床与轨基猫面
($[*0+82*2v)

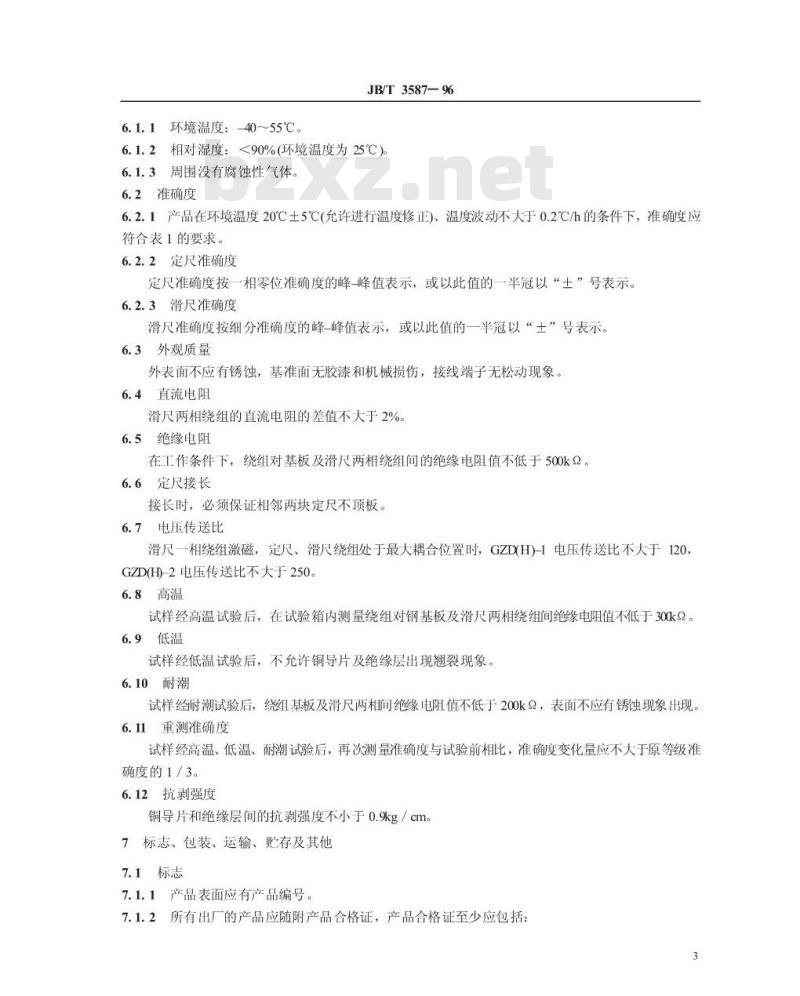

6.1.1环境温度：-40~55℃。
JB/T358796
6.1.2相对湿度：<90%(环境温度为25℃)。6.1.3周围没有腐蚀性气体。
6.2准确度
6.2.1产品在环境温度20℃土5℃（允许进行温度修正)、温度波动不大于0.2℃/h的条件下，准确度应符合表1的要求。
6.2.2定尺准确度
定尺准确度按一相零位准确度的峰峰值表示，或以此值的一半冠以“土”号表示。6.2.3滑尺准确度
滑尺准确度按细分准确度的峰峰值表示，或以此值的一半冠以“土”号表示。6.3外观质量
外表面不应有锈蚀，基准面无胶漆和机械损伤，接线端子无松动现象。6.4直流电阻
滑尺两相绕组的直流电阻的差值不大于2%。6.5绝缘电阻
在工作条件下，绕组对基板及滑尺两相绕组间的绝缘电阻值不低于500k2。6.6定尺接长
接长时，必须保证相邻两块定尺不顶板。6.7电压传送比
滑尺一相绕组激磁，定尺、滑尺绕组处于最大耦合位置时，GZD(HH-1电压传送比不大于120，GZD(HD-2电压传送比不大于250。6.8高温
试样经高温试验后，在试验箱内测量绕组对钢基板及滑尺两相绕组间绝缘电阻值不低于30k2。6.9低温
试样经低温试验后，不允许铜导片及绝缘层出现翘裂现象。6.10耐潮
试样经耐潮试验后，绕组基板及滑尺两相间绝缘电阻值不低于200k2，表面不应有锈蚀现象出现。6.11重测准确度
试样经高温、低温、耐潮试验后，再次测量准确度与试验前相比，准确度变化量应不大于原等级准确度的1/3。
6.12抗剥强度
铜导片和绝缘层间的抗剥强度不小于0.9kg/cm。7标志、包装、运输、贮存及其他7.1标志
7.1.1产品表面应有产品编号。
7.1.2所有出厂的产品应随附产品合格证，产品合格证至少应包括：3
a)产品型号规格：
b）产品名称：
c）制造厂名：
d)制造厂地址；
e)产品编号：
f)绝缘电阻：
JB/T 3587—96
g）准确度测试结果，并注明测试方向；h）产品经检验合格的结论：
i）检验员、试验员签章：
j）技术检验印签：
k)出厂日期。
7.1.3产品包装外表面应有防潮标志，并应符合GB191有关的规定。7.2包装
7.2.1产品包装必须牢固、可靠、不易受潮，保证产品在存放和运输中免受损伤。7.2.2运输包装标志与随机文件应符合ZBY003有关的规定。7.3运输
产品在运输过程中，应避免碰撞和敲击，严禁与酸、碱及其他腐蚀物品放在一起。7.4贮存
产品应贮存在相对湿度小于75%，清洁、通风良好的库房内，空气中不得含有腐蚀性气体。7.5保修期限
在使用单位按照制造厂的使用维护说明书规定，正确存放和使用产品的情况下，制造厂应保证产品自发运日期起18个月内能正常工作。如在此期间内，产品因质量不良而发生损坏或不能正常工作时，制造厂应无偿为使用单位修理或更换4
