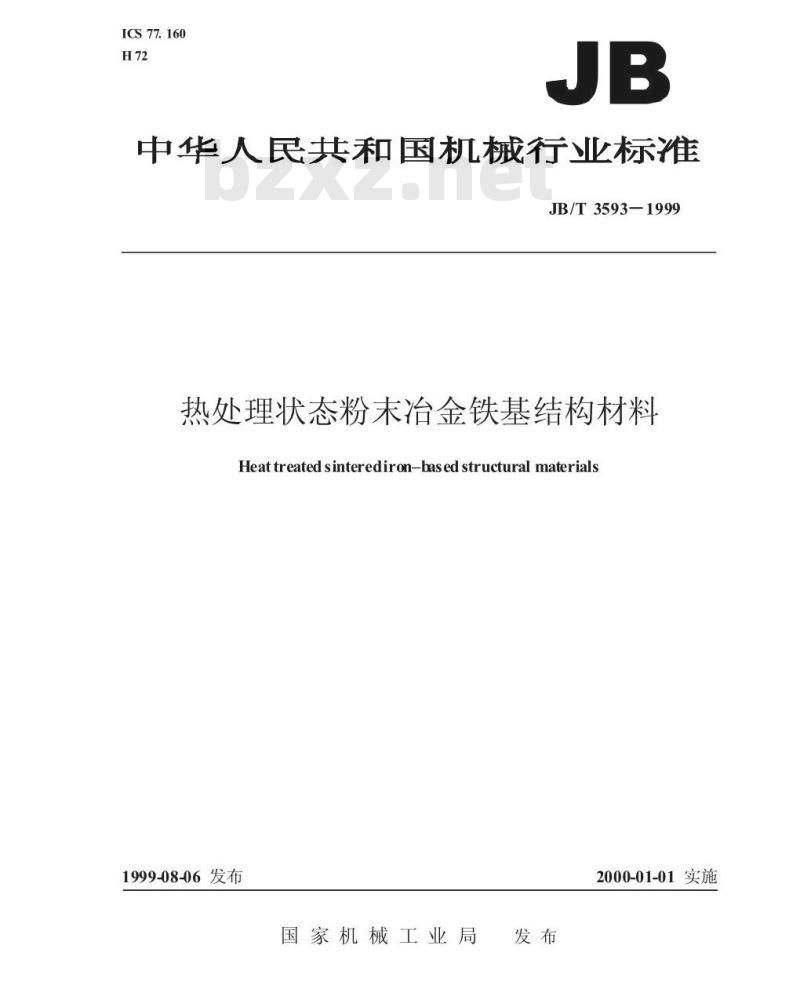

【机械行业标准(JB)】 热处理状态粉末冶金铁基结构材料

ICS77.160
中华人民共和国机械行业标准
JB/T3593—1999
热处理状态粉末治金铁基结构材料Heattreated sinterediron-based structural materials1999-08-06发布
国家机械工业局
2000-01-01实施

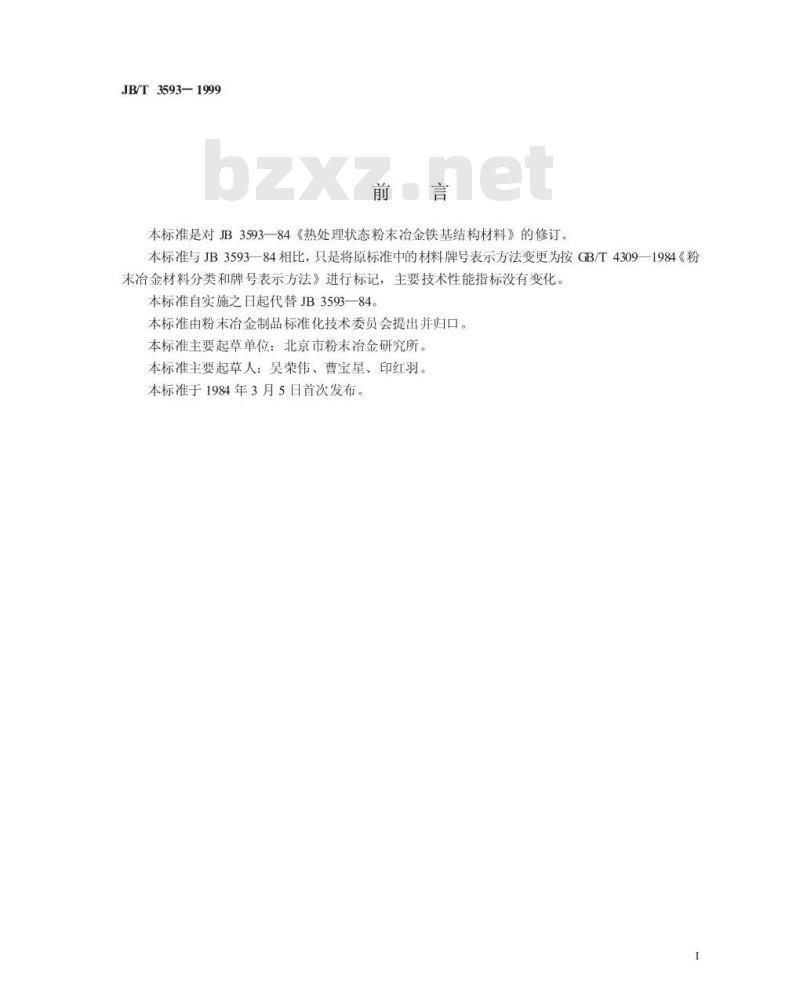

JB/T3593—1999
本标准是对JB3593-—84《热处理状态粉末冶金铁基结构材料》的修订。本标准与JB3593—84相比，只是将原标准中的材料牌号表示方法变更为按GB/T4309—1984《粉末冶金材料分类和牌号表示方法》进行标记，主要技术性能指标没有变化本标准自实施之日起代替JB3593—84。本标准由粉末治金制品标准化技术委员会提出并归口。本标准主要起草单位：北京市粉末治金研究所。本标准主要起草人：昊荣伟、曹宝星、印红羽。本标准于1984年3月5日首次发布。1
1范围

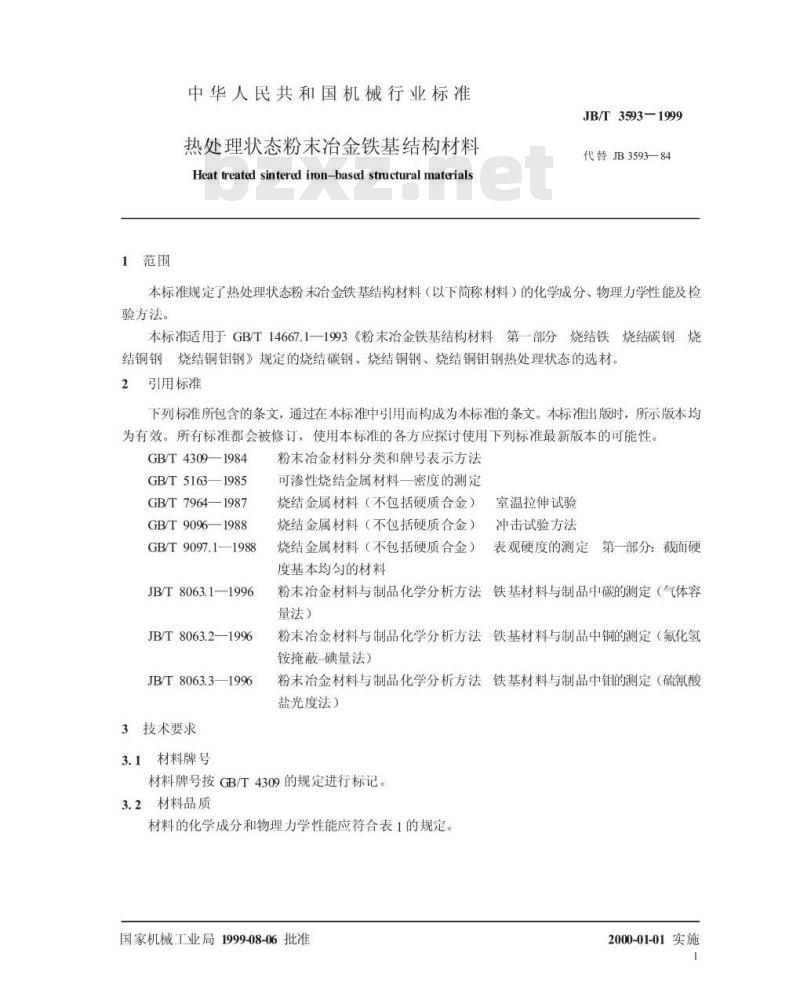

中华人民共和国机械行业标准
热处理状态粉未治金铁基结构材料Heat treated sintered iron-based structural matarialsJB/T3593—1999
代替JB3593—84
本标准规定了热处理状态粉末冶金铁基结构材料（以下简称材料）的化学成分、物理力学性能及检验方法。
本标准适用于GB/T14667.1一1993《粉末冶金铁基结构材料第一部分烧结铁烧结碳钢烧结铜钢烧结铜钼钢》规定的烧结碳钢、烧结铜钢、烧结铜钼钢热处理状态的选材2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T4309—1984
GB/T5163—1985
GB/T7964—1987
GB/T9096—1988
GB/T 9097.1—1988
JB/T 8063.1—1996
JB/T8063.2—1996
JB/T8063.3—1996
3技术要求
3.1材料牌号
粉末冶金材料分类和牌号表示方法可渗性烧结金属材料一密度的测定烧结金属材料（不包括硬质合金）烧结金属材料（不包括硬质合金）烧结金属材料（不包括硬质合金）度基本均匀的材料
室温拉伸试验
冲击试验方法
表观硬度的测定第一部分：截面硬粉末冶金材料与制品化学分析方法铁基材料与制品中碳的测定（气体容量法）
粉末冶金材料与制品化学分析方法铁基材料与制品中铜的测定（氟化氢铵掩蔽碘量法）
粉末冶金材料与制品化学分析方法铁基材料与制品中钼的测定（硫氰酸盐光度法）
材料牌号按GB/T4309的规定进行标记。3.2材料品质
材料的化学成分和物理力学性能应符合表1的规定。国家机械工业局1999-08-06批准2000-01-01实施
铜钼钢
FO103J
F01121
F0113J
FO1221
F01231
F02021
F0203I
F02121
C花合
1化合碳允许用金相法评定。

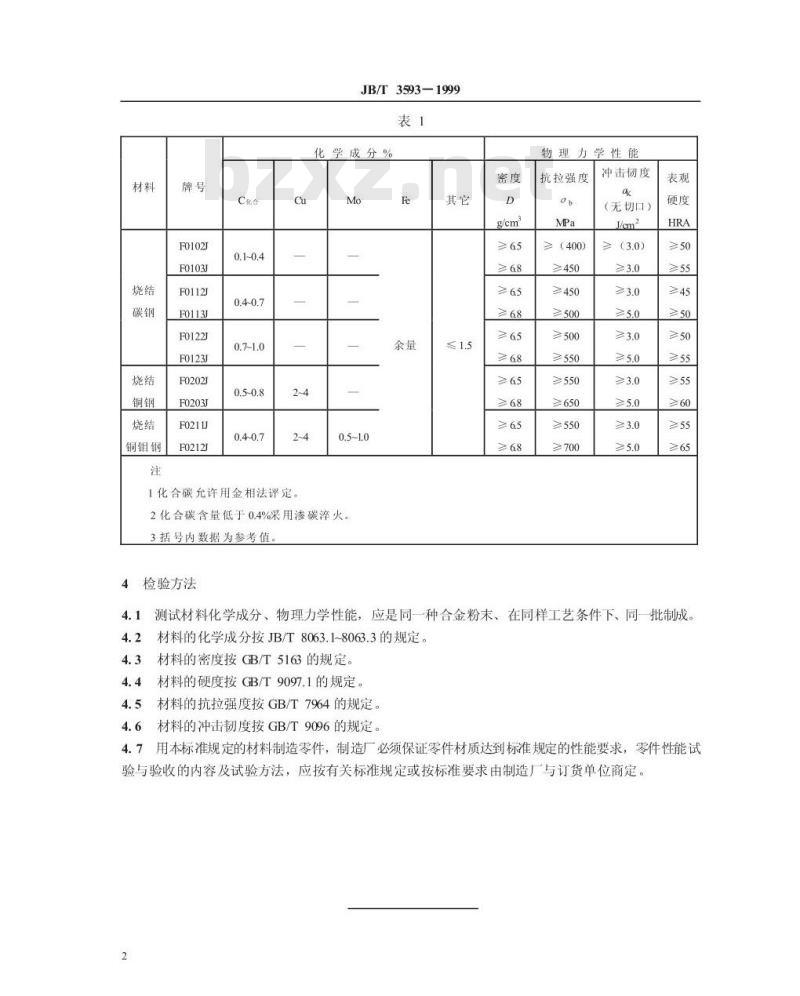

JB/T3593-1999
化学成分%
2化合碳含量低于0.4%采用渗碳率火。3括号内数据为参考值。
4检验方法
物理力学性能
抗拉强度
≥（400）
≥450
≥450
≥500
≥550
≥650
≥550
冲击韧度
（无切口）
4.1测试材料化学成分、物理力学性能，应是同一种合金粉末、在同样工艺条件下、同一批制成。4.2
材料的化学成分按JB/T8063.1~8063.3的规定。4.3材料的密度按GB/T5163的规定。4.4材料的硬度按GB/T9097.1的规定5材料的抗拉强度按GB/T7964的规定4.5
4.6材料的冲击韧度按GB/T9096的规定4.7用本标准规定的材料制造零件，制造厂必须保证零件材质达到标准规定的性能要求，零件性能试验与验收的内容及试验方法，应按有关标准规定或按标准要求由制造厂与订货单位商定。2
共和国wwW.bzxz.Net
机械行业标准
热处理状态粉末治金铁基结构材料JB/T3593-1999
机械科学研究院出版发行
机械科学研究院印刷
（北京首体南路2号：邮编100044）*
开本880×12301/16印张1/2字数6.0002000年3月第一版，2000年3月第一次印刷印数1-500定价500元
编号99-1185
机械工业标准服务网：http:/AvwwJB.ac.cn6666
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
