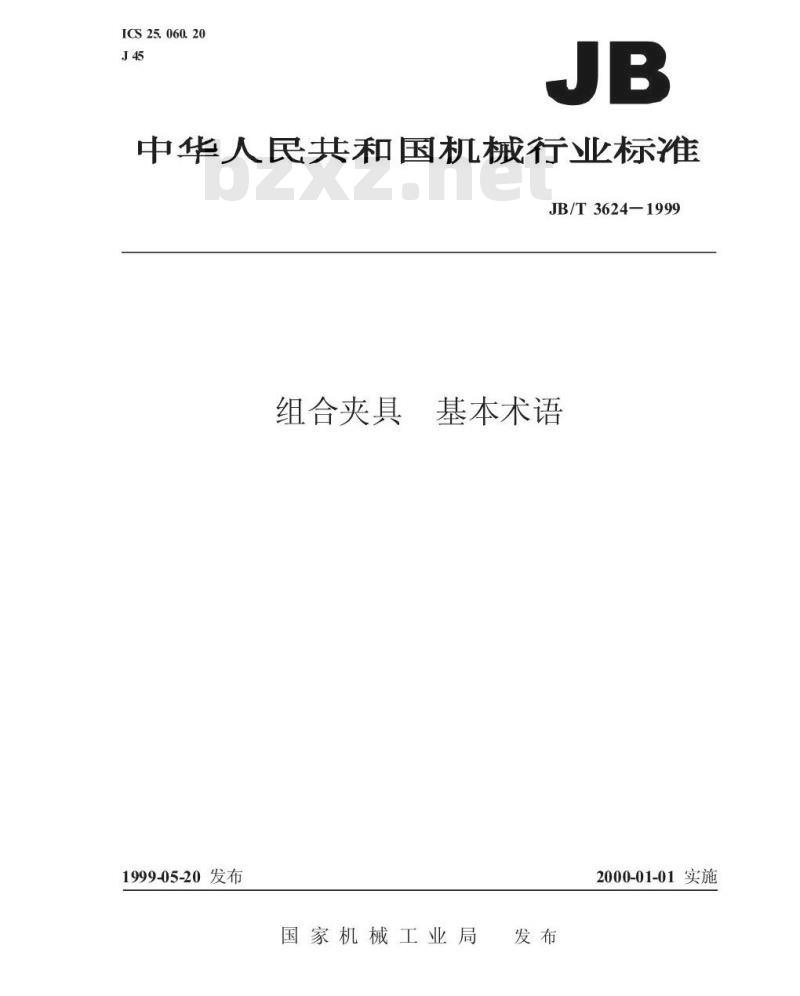

【机械行业标准(JB)】 组合夹具 基本术语

ICS25.060.20
中华人民共和国机械行业标准
JB/T3624—1999
组合夹具
1999-05-20发布
基本术语
2000-01-01实施
国家机械工业局
JB/T3624—1999www.bzxz.net

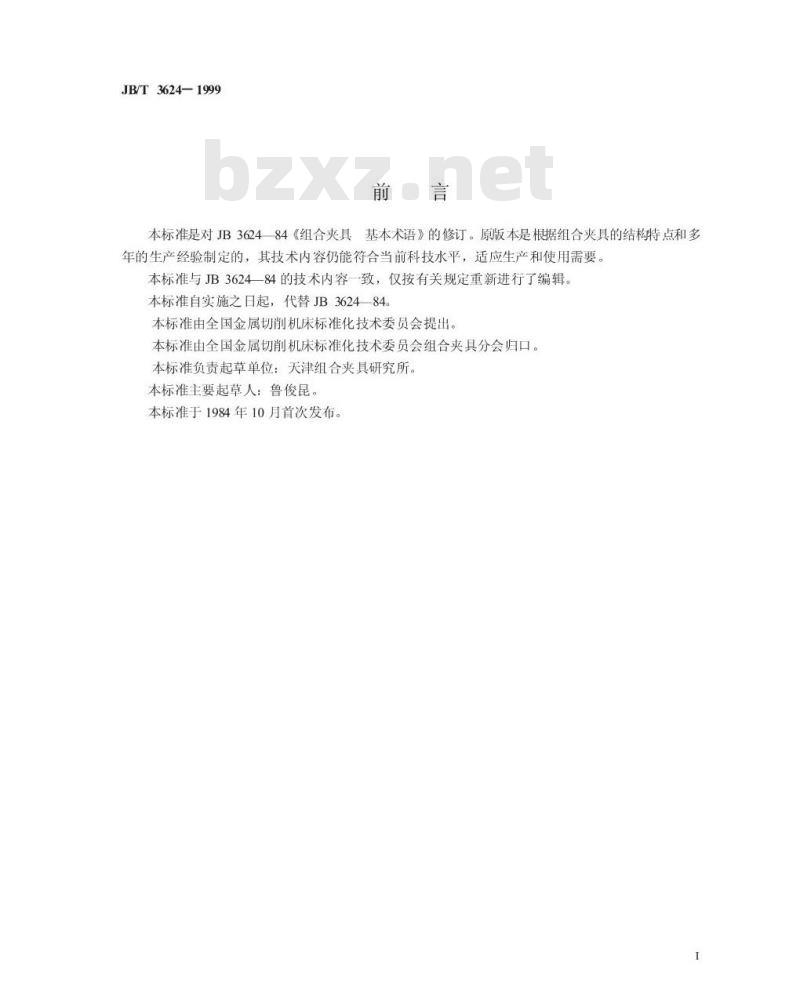

本标准是对JB362484《组合夹具基本术语》的修订。原版本是根据组合夹具的结构特点和多年的生产经验制定的，其技术内容仍能符合当前科技水平，适应生产和使用需要。本标准与JB3624一84的技术内容一致，仅按有关规定重新进行了编辑。本标准自实施之日起，代替JB3624—84。本标准由全国金属切削机床标准化技术委员会提出。本标准由全国金属切削机床标准化技术委员会组合夹具分会归口。本标准负责起草单位：天津组合夹具研究所。本标准主要起草人：鲁俊昆。
本标准于1984年10月首次发布。1

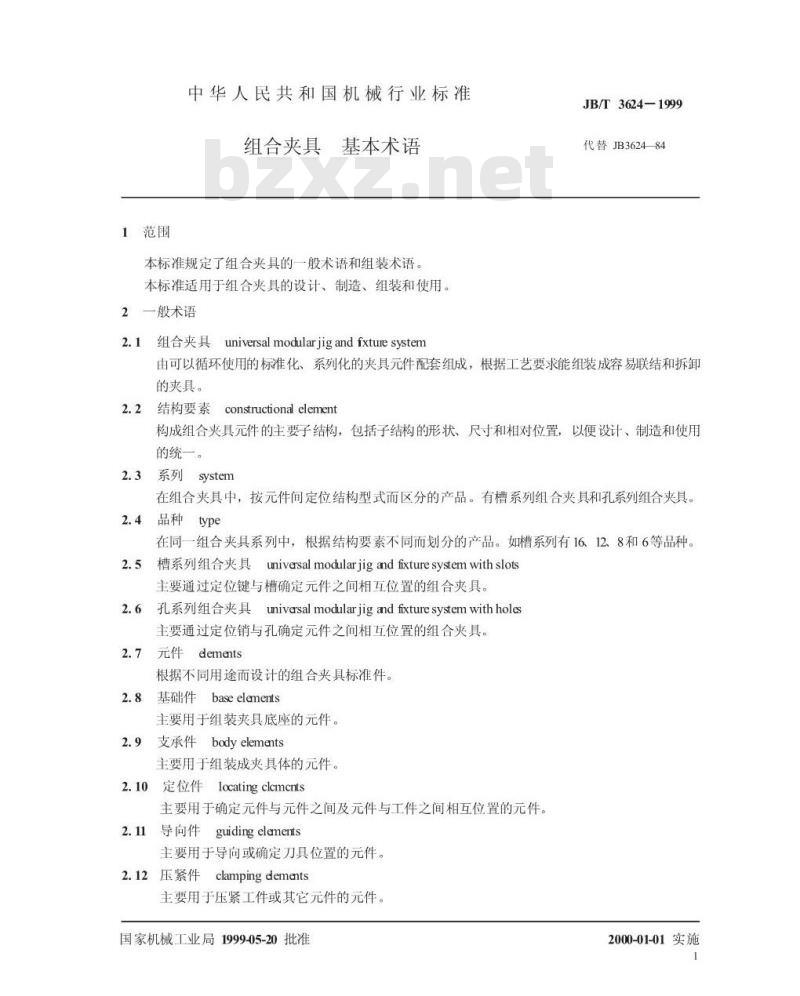

1范围
中华人民共和国机械行业标准
组合夹具基本术语
本标准规定了组合夹具的一般术语和组装术语。本标准适用于组合夹具的设计、制造、组装和使用。2一般术语
2.1组合夹具universal modularjig and fxture systemJB/T3624-1999
代替JB362484
由可以循环使用的标准化、系列化的夹具元件配套组成，根据工艺要求能组装成容易联结和拆卸的夹具。
2.2结构要素
constructionalelement
构成组合夹具元件的主要子结构，包括子结构的形状、尺寸和相对位置，以便设计、制造和使用的统一。
系列system
在组合夹具中，按元件间定位结构型式而区分的产品。有槽系列组合夹具和孔系列组合夹具。品种type
在同一组合夹具系列中，根据结构要素不同而划分的产品。如槽系列有1612、8和6等品种。槽系列组合夹具univasalmodularjigandfixturesystemwithslots2.5
主要通过定位键与槽确定元件之间相互位置的组合夹具。孔系列组合夹具univasalmodularjigandfixturesystemwithholes2.6
主要通过定位销与孔确定元件之间相互位置的组合夹具。7元件dements
根据不同用途而设计的组合夹具标准件。基础件baseelaments
主要用于组装夹具底座的元件。2.9支承件bodyelements
主要用于组装成夹具体的元件。2.10定位件locatingclcmcnts
主要用于确定元件与元件之间及元件与工件之间相互位置的元件。导向件guidingelaments
主要用于导向或确定刀具位置的元件。2.12压紧件clampingdemants
主要用于压紧工件或其它元件的元件。国家机械工业局1999-05-20批准2000-01-01实施

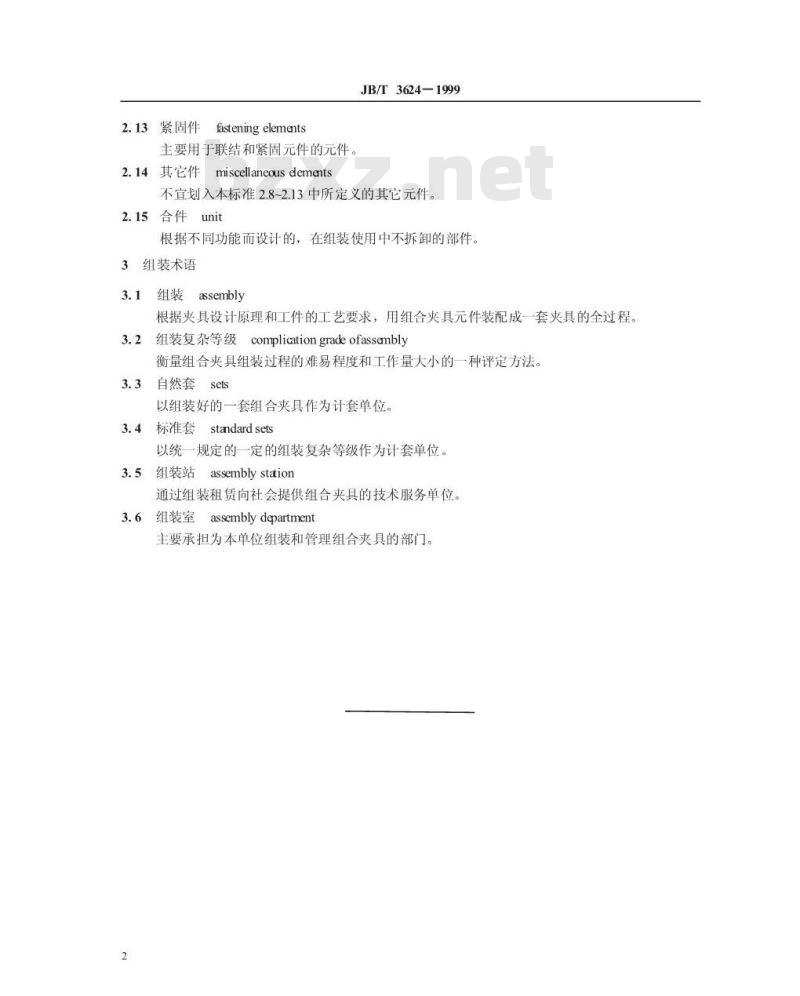

2.13紧固件fistening elements主要用于联结和紧固元件的元件。2.14其它件miscellaneousdemantsJB/T3624-1999
不宜划入本标准2.8~2.13中所定义的其它元件。2.15合件unit
根据不同功能而设计的，在组装使用中不拆卸的部件。3组装术语
组装assembly
根据夹具设计原理和工件的工艺要求，用组合夹具元件装配成一套夹具的全过程。组装复杂等级
complicationgradeofassambly
衡量组合夹具组装过程的难易程度和工作量大小的一种评定方法。自然套
以组装好的一套组合夹具作为计套单位。标准套
standardsets
以统一规定的一定的组装复杂等级作为计套单位。组装站
assemblystation
通过组装租赁向社会提供组合夹具的技术服务单位。组装室
assemblydpartment
主要承担为本单位组装和管理组合夹具的部门。共和
机械行业标准
组合夹具基本术语
JB/T3624—1999
机械工业部机械标准化研究所出版发行机械工业部机械标准化研究所印刷（北京首体南路2号：邮编100044）*
开本880×12301/16印张1/2字数60001999年6月第一次印刷
1999年6月第一版
印数1-500定价500元
编号99-176
