【机械行业标准(JB)】 电阻炉用耐火制品 高铝质耐火制品

中华人民共和国机械行业标准
JB/T3649.2
1994-12-09www.bzxz.net
颊魁极
1995-06-01小潢
鸡颊魁鹭佤艺鱻
1顾購
JB/T3649.21994
JB3649.21984
本标准规定了电阻炉用高铅质耐火制品（以下简称品）的产品分类、技术要求、试验方法、检验规则、标志和包装要求等。
本标准适用于工作温度分别低于各品种的荷重软化开始温度的制品。2引用标准
GB 2992
GB 2997
GB3002
GB5072
GB5988
GB5989
通用耐火砖形状尺寸
致密定形耐火制品显气孔率、吸水率、体积密度和真气孔率试验方法耐火制品高温抗折强度试脸方法致密定形耐火制品常温耐压强度试验方法致密定形耐火制品重烧线变化试验方法致密定形耐火制品荷重软化温度试验方法GB6900.1～6900.4粘土、高铝质耐火材料化学分析方法GB7321
GB7322
GB10324
GB10325
GB10326
YB2208
3产品分类
3.1品种规格
致密定形耐火制品试验的制样规定耐火材料耐火度试验方法
耐火制品的分型定义
耐火制品堆放、敢样、验收、保管和运輪规则耐火脚品尺寸、外观及断面的检查方法热衰稳定性检验方法
耐火混凝土高温耐压强度检验方法制品按AI,O，百分含量分为RLZ—65、RLZ一55和RLZ一48三个品种。3.2制品的形状和尺寸应符合GB2992的规定。规定中没有的制品可按需方图样制造。3.3制品的型号应按下还规定编制，并以A1,O，百分含量作为型号中的主要参数。制品的型号由以下儿部分组成：RＬ
z O-O-0
企业代号
技术级别代号，【或】
Al,0,百分含量
表示制品
表示高铝质
表示用于电阻炉
1994-12-09瘤
1995-06-01小
JB/T3649.2
3.4制品按尺寸充许偏差和外观分为I，四两级。3.S制品的分型应符台GB10324的规定，4技术要求
制品的理化指标应符合表1规定，4+1
耐火度
0.2 MPa荷再教化始温度
1500,3h
再烧线变化
14503，3h
显气孔率
常温耐压强度
RLZ-65
RLZ-5S
RLZ-48
4.2与铁铬铝电阻材料直接触的制品（如揭砖、套管等）和盐裕炉用内村制品的理化指标除应符合表1要求外，其Fe;0，的平均含量应不大于1.5%，并且在与电阻材料及熔盐的接触面上不准有熔洞和渣蚀。4.3根据需力要求，对制品应进行热震稳定性试验，对有特殊要求的炉底承重件及结构件应进行高温耐压强度和抗折强度试验，其考核数据应在订货单上提出。各项试验结果应在制品合格证书中注明。4.4制品的尺寸充诈偏差和外观应符合表2规定。表2
尺寸允许偏差
裂纹长度
尺寸长度
缺角\深度
缺校\探度
熔桐轻
製纹宽度
>100~250
>250~400
>250~400
>0. 25 ~0. 50
>0. 50~1. 0
由供尚效方商定
由供需双方商定
不限制（不准成网状）
不推有
JB/T3649.2

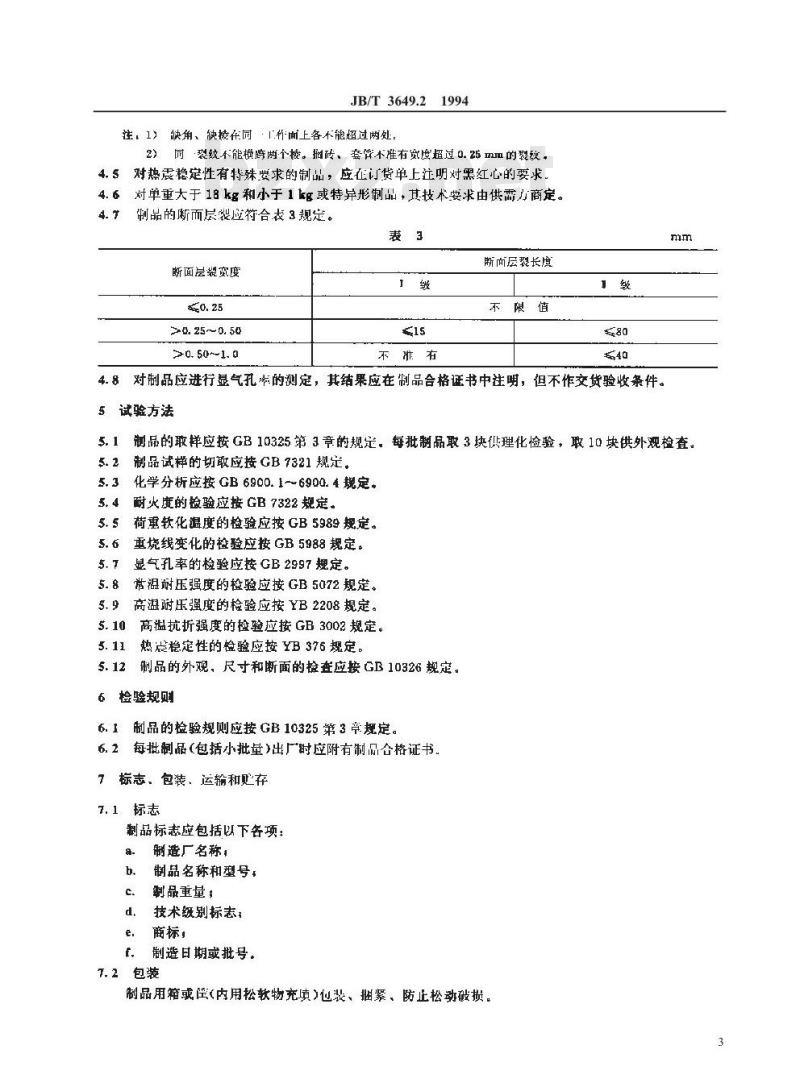

差，1）缺角、缺棱在同1价面上各不能超过两处。2）同裂统不能两个棱。指砖、套管不准有宽度超过 0. 25 mⅢ的裂纹。4. 5对热震稳定性有特殊要求的制品，应在订货单上注明对黑红心的要求。4. 6对单重大于 18 kg和小于 1 k或特异形制品+其技术要求由供需力商定。制品的断而层裂应符合表3规定。4.
断面层製宽度
2 0. 25~ 0. 50
>0.50~1. 0
不谁有
断层裂长度
不限值
4.8对制品应进行显气孔的测定，其结果应在制品合格书中注明，但不作交货验收条件。5试验方法
5.1制品的取样应按GB10325第3章的规定。每批制品取3块供理化检验，取10块供外观检查、5. 2制品试样的切敢应按 GB 7321 规定，5.3化学分析应按GB6900.1~6900.4规定5. 4耐火的检验应按 GB 7322 规定。5. 5荷重软化温度的检验应按 GB 5989规定。5.6重烧线变化的检验应按GB 5988规定。5. 1
显气孔率的检验应按GB2997规定。5. 8常温耐压强度的检验应按 GB 5072 规定。5. 9高温谢压强度的检验应按 YB 2208 规定。高溢抗折强度的检验应按GB3002规定。5. 10
热稳定性的检验应按YB376规定。制品的外观，尺寸和断面的检查应按GB10326规定。检验规赠
制品的检验规则应按GB10325第3章规定。每批制品（包括小批量）出厂时应附有制品合格证书标志、包装、运输和贮存
制品标志应包括以下各项：
制造厂名称，
制品名称和型号
制品重量，
技术级别标志：
商标，
制造日期或批号：
1.2包装
制品用箱或径（内用松软物充填）包装、删紧、防止松动破损。3运输
按GB10325第4.2条规定。
7.4贮存
JB/T3649.2
制品的堆放和保管按GB10325第2章和第4.1条规定。附加说明：
本标准由全国工业电热设备标准化技术委员会提出。本标准由机械工业部西安电护研究所归口。本标准由西安电炉研究所、上海电炉耐火材料厂、宜兴川埠耐火电瓷二厂，东台市耐火器材厂负责起草。
本标准主要起草人曹文秀、朱素媛、王钜森、部西彬、盈生才，4
颊艺魁
JB/T3649.2
延880b1230
19XXXX岭
100044
万段X/X
张矩xXX,XXX
19XX集XX舱
X爲鲽
德pxXX.XX翼
极藕鲷
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
