JB/T3042-1999
现行
　点击下载此标准

基本信息

标准号：
JB/T 3042-1999
标准名称：
组合机床夹紧油缸参数系列
标准类别：
机械行业标准(JB)
英文名称：
Parameter series of clamping cylinder for modular machine tools
标准状态：
现行
发布日期：
1999-05-20
实施日期：
2000-01-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
117.95 KB

标准分类号

标准ICS号：
机械制造>>机床装置>>25.060.99其他机床装置
中标分类号：
机械>>金属切削机床>>J58组合机床

关联标准

替代情况：
JB 3042-82
采标情况：
neq ISO 3320:1975

出版信息

页数：
5页
标准价格：
8.0 元

其他信息

归口单位：
全国金属切削机床标委会组合机床分会
发布部门：
全国金属切削机床标委会组合机床分会
相关标签：
组合机床夹紧参数

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

JB/T 3042-1999 本标准是对 JB 3042-82《组合机床夹紧油缸系列参数》的修订。本标准非等效采用 ISO 3320：1975《液压传动系统和件油缸内径和活塞杆直径米制系列》。根据组合机床的需要，油缸内径 16mm 以下、200mm 以上和活塞杆 8mm 以下、63mm 以上未采用，补充了国际标准中没有规定的活塞杆行程等参数。本标准规定了组合机床夹紧油缸的缸孔直径、活塞杆直径和行程等系列参数。本标准适用于组合机床的单活塞杆或双活塞杆夹紧油缸，其中较小缸孔直径还适用于定位油缸。本标准于 1982 年首次发布。 JB/T 3042-1999 组合机床夹紧油缸参数系列 JB/T3042-1999

标准内容

部分标准内容：

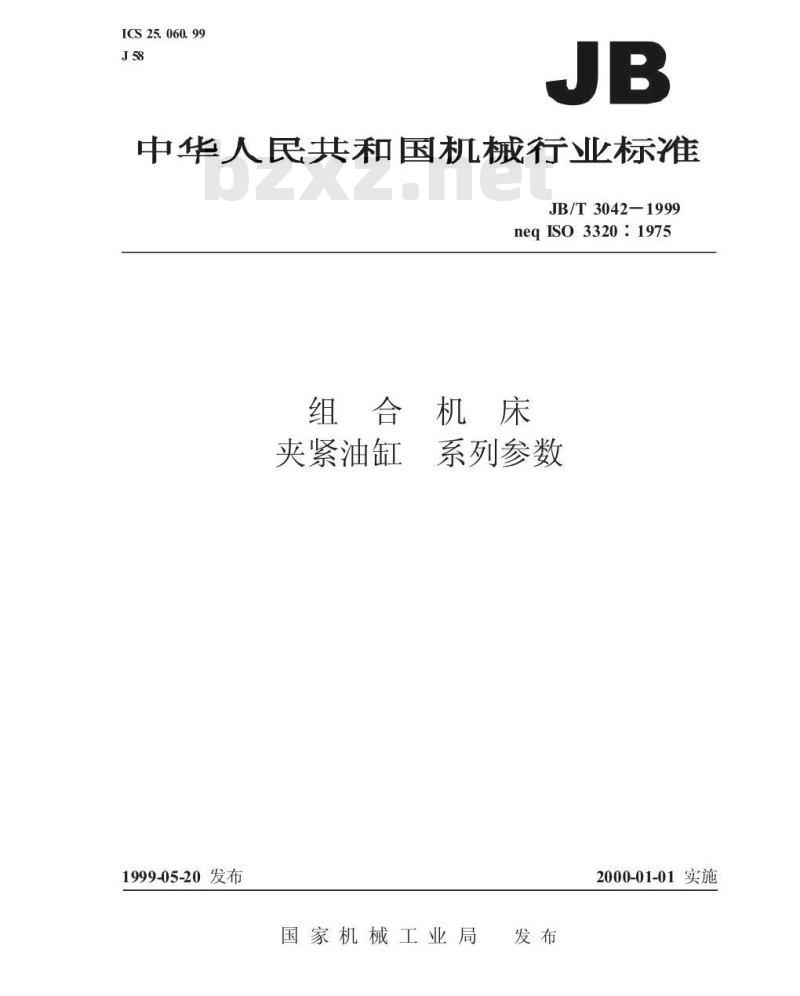

ICS25.060.99
中华人民共和国机械行业标准
JB/T3042-1999
neq ISO 3320 : 1975
组合机床
夹紧油缸
1999-05-20发布
系列参数
2000-01-01实施
国家机械工业局
JB/T3042—1999

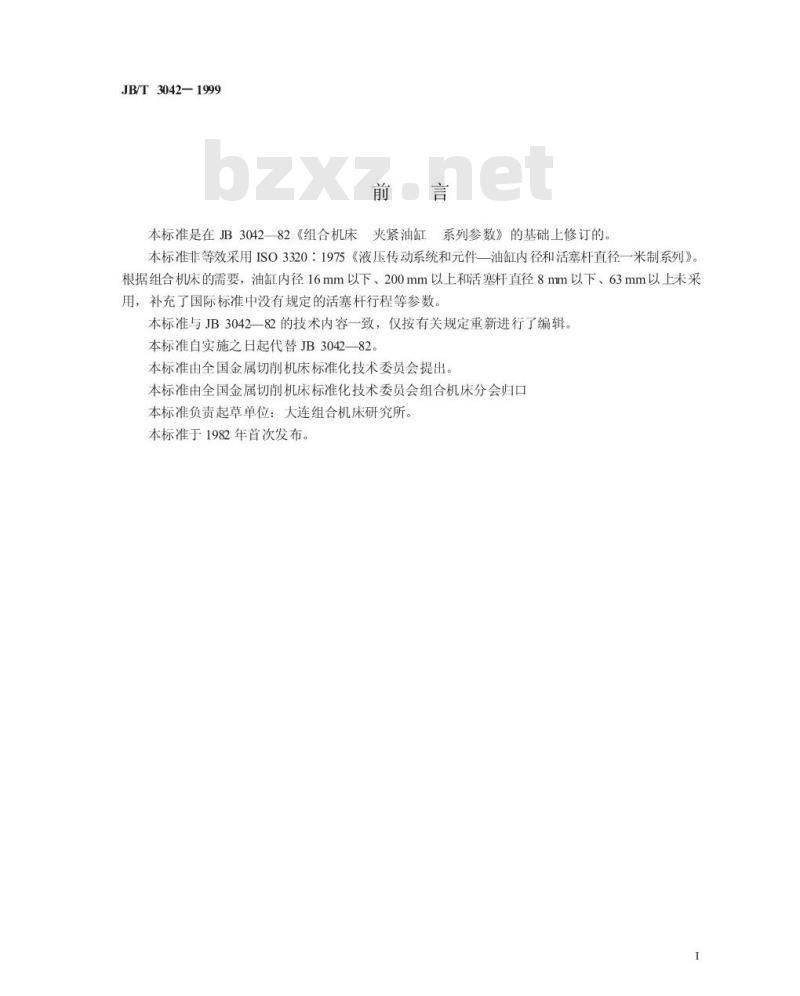

本标准是在JB3042一82《组合机床夹紧油缸系列参数》的基础上修订的。本标准非等效采用ISO3320：1975《液压传动系统和元件一油缸内径和活塞杆直径一米制系列》根据组合机床的需要，油缸内径16mm以下、200mm以上和活塞杆直径8mm以下、63mm以上未采用，补充了国际标准中没有规定的活塞杆行程等参数。本标准与JB3042一82的技术内容一致，仅按有关规定重新进行了编辑。本标准自实施之日起代替JB3042—82。本标准由全国金属切削机床标准化技术委员会提出。本标准由全国金属切削机床标准化技术委员会组合机床分会归口本标准负责起草单位：大连组合机床研究所。本标准于1982年首次发布。

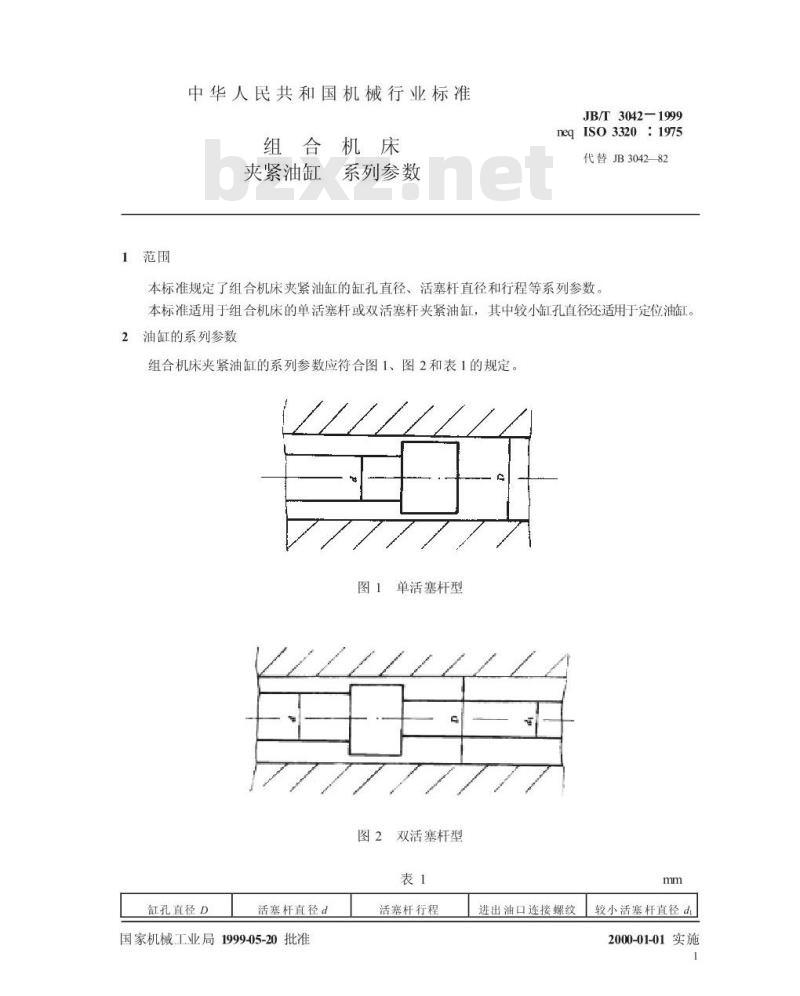

1范围
中华人民共和国机械行业标准
组合机床
夹紧油缸系列参数
JB/T3042—1999
neqIso3320：1975
代替JB304282
本标准规定了组合机床夹紧油缸的缸孔直径、活塞杆直径和行程等系列参数本标准适用于组合机床的单活塞杆或双活塞杆夹紧油缸，其中较小缸孔直径还适用于定位油缸。2油缸的系列参数
组合机床夹紧油缸的系列参数应符合图1、图2和表1的规定。图1单活塞杆型
图2双活塞杆型
缸孔直径D
活塞杆直径d
国家机械工业局1999-05-20批准活塞杆行程
进出油口连接螺纹
较小活塞杆直径d
2000-01-01实施
3042-1999

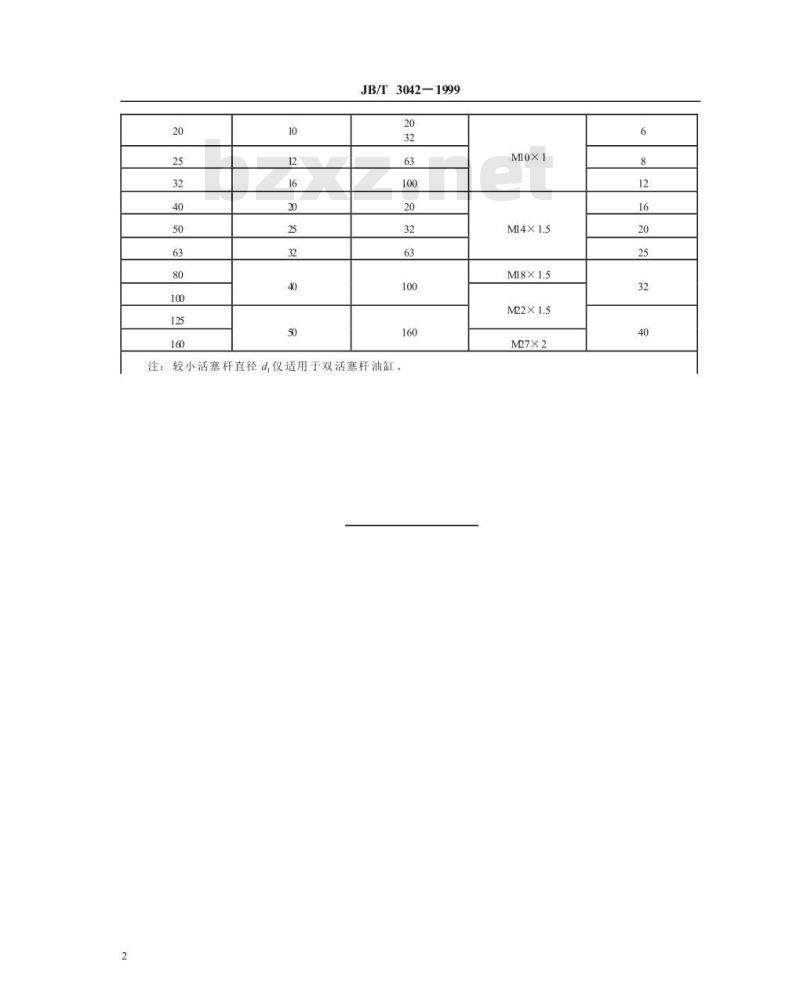

注：较小活塞杆直径d,仅适用于双活塞杆油缸。40bzxz.net

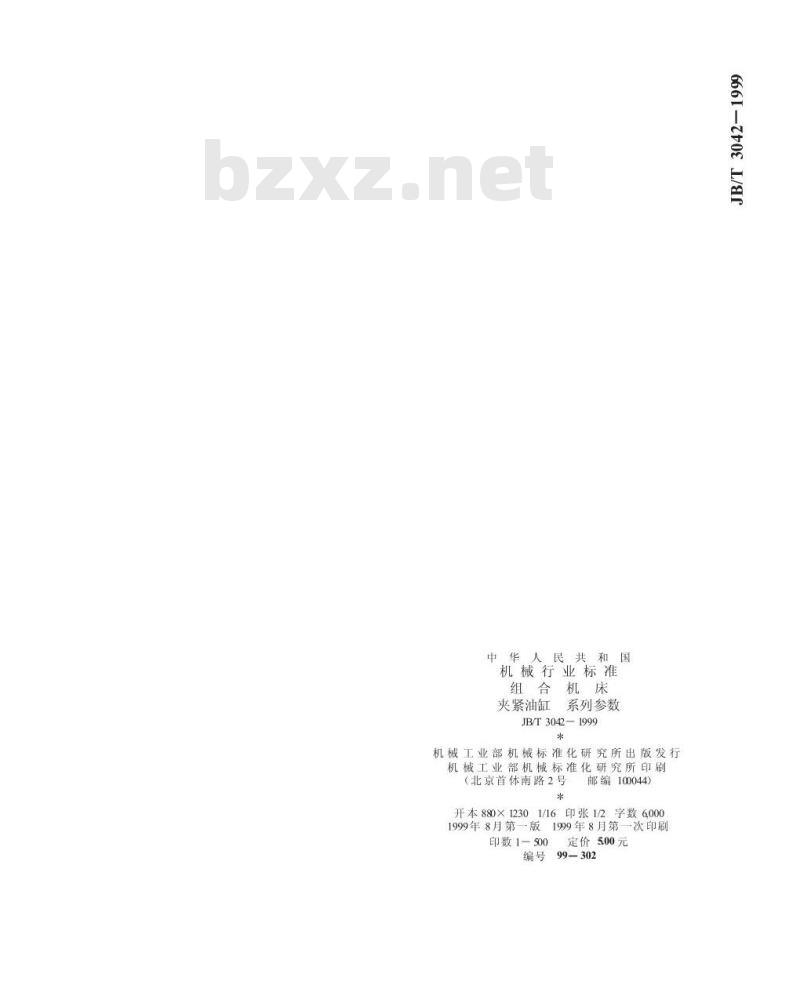

机械行业标准
组合机床
夹紧油缸系列参数
JB/T3042—1999
机械工业部机械标准化研究所出版发行机械工业部机械标准化研究所印刷（北京首体南路2号邮编100044）*
1/16印张1/2字数6000
开本880×1230
1999年8月第一版
：1999年8月第一次印刷
印数1—500
定价500元
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
