【机械行业标准(JB)】 盐浴炉变压器

中华人民共和国机械行业标准
JB/T3018
1999-08-06
佤鱻极懂
2000-01-01小
JB/T30181999

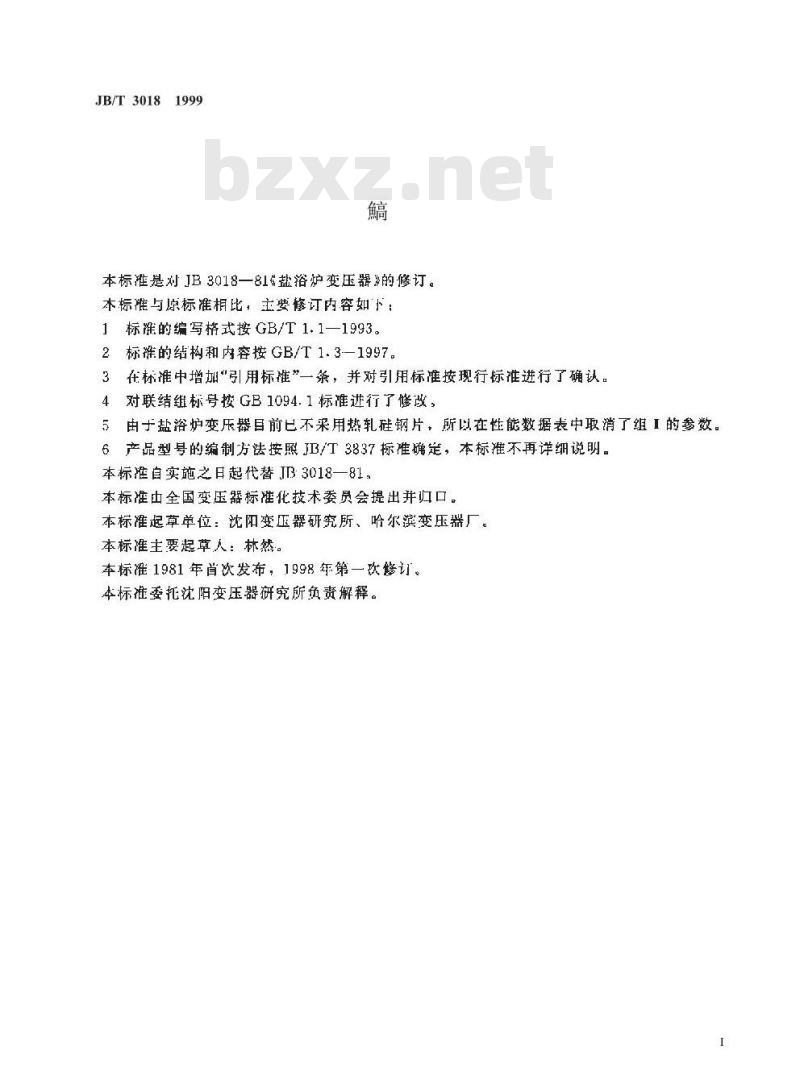

本标准是对 JB 3018一81盐浴炉变压器》的修订本标准与原标准相比，主要修订内容如下：1标催的编写格式按GB/T1.1—1993。2标准的结构和内容按GB/T1.3-1997。3在标准中增加“引用标推”一条，并对引用标准按现行标准进行了确认。4对联结维标号按GB1094.1标准进行了改，由盐浴炉变压器目前已不采用热轧硅钢片，所以在性能数据表中取消了组I的参数。5
6产品型号的缩制法接照江T3837标准确差，本标推不再详细说明。本标准自实施之日起代替JB3018—81，本标准由全国变压器标准化技术委员会提出并归口。本标准起草单位：沈阳变压器研究所、哈尔滨变压幕厂。本标准主要起草人：林然。
本标准1981年首饮发布，1998年第一修订。本标准委托沈阳变压器研究所负责解释。I
1范围
鸡颊魁鹭佤艺鑫
JB/T30181999
JB3018

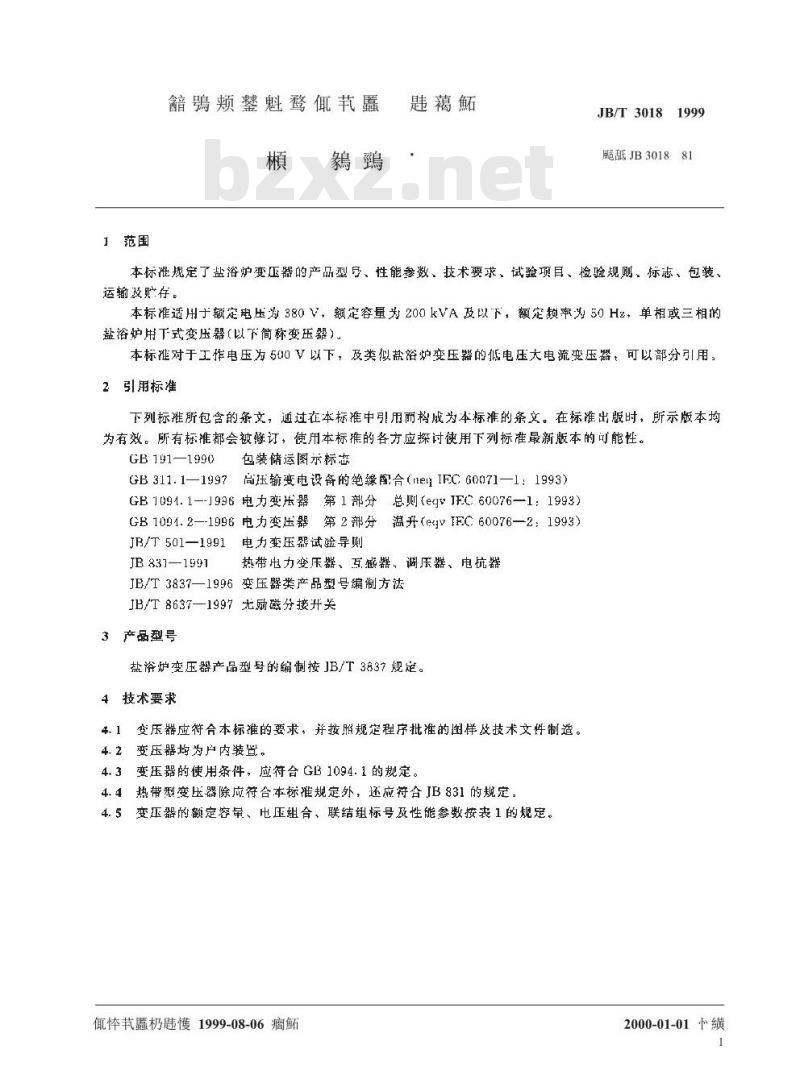

本标谁规定了盐浴炉变压器的产品型导、性能参数、技术要求、试验项目、检验规谢，标志、包装、运输改贮存。
本标准适用于额定电压为380V，额定容量为200kVA及以下，额定赖率为50 Hz，单相或三相的盐浴炉用下式变压器（以下简称变玉器）本标雅对于工作电压为500V以下，及类似盐浴炉变压器的低电压大电流变压器，可以部分引用，2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。在标准出版时，所示版本均为有效。所有标准都会被订，使用本标推的各方应探讨使用下列标准最新版本的可能性。GB 191—199
包装储运图示标志
GB 311.1—1997
高压输变电设备的绝缘配合（neIFC60071—1：1993）GB 1091.1—-J996 电力变压器第1部分总则(egJFC 60076—1：1993)GB1094.2—-1996电力变压器第2部分：温升(egVIFC60076—2：1993)JB/T 501—1991
JB 8371591
电力变压器试验导则
热带电力变压器、互磁器，调压器、电抗器JB/T3837—1996变压器类产品型号编制方法JB/T8637—1997光励磁分接开关3产品型号
盐浴炉变压器产品型号的编制按JB/T3837规定。4技术要求
4.1变压器应符合本标准的要求，并按照规定程序批准的图样皮技术文件制造。4.2变压器均为户内装。

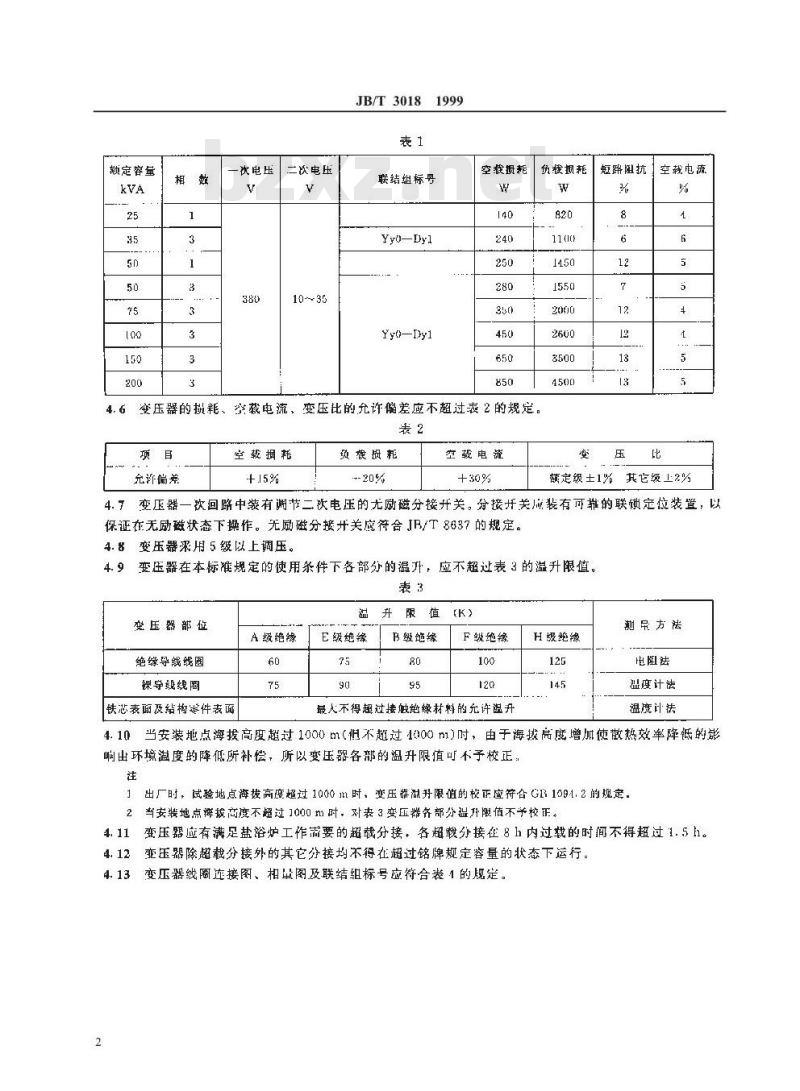

4.3变压器的使用条件，应符合GB1094.1的规定。4.4热带型变压器除应符合本标准规定外，还应符合B831的规定4.5变器的额定容量、电压组合、联结组标号及性能参数按表1的规定。佤极慢1999-08-06瘤
2000-01-01小
赖定容量
一次电压
三次电压
10~-35
JB/T30181999
联组标号
Yyo—Dyl
Yyt-Dyl
空裁摄柜
负裁损耗
变压器的拟耗、空载电流、变压比的允许偏差应不超过表2的规定。表2
充许偏
空载捐耗
烫薇损耗
空载电流
短路阻抗
空载电流
额定级士1%其它级上2%
4.了变压器一次回路中装有调节二次电压的尤励磁分接开关。分接开关成装有可靠的联锁定位装置，以保证在无励磁状态下操作。无励磁分接并关应符合JB/T 8637 的规定。4.8
变压器来用5级以上调压。
变压器在本标准规定的使用条件下各部分的温升，应不超过表3的溢升限值。4.9
变压器部位
绝缘导践线圈
裸导线线圈
铁芯表面及结构婆件表面
A级绝缘
温升限值
E级绝缘
B级施缘
F级绝缘
最人不得超过接触绝缘材料的允许温升H级绝缘Www.bzxZ.net
抛虽方法
电阻法
温度计法
温度计祛
4.10当安装地点海高度超过1000m（不超过4000m)时，由于海高度增加使散热效率降低的影响出环境度的降低所补偿，所以变压器各的温升限值可不予校正：注
1出厂时，试验地点海拨高度超过1000m时，变压器湖升限值的校正应符合G11094.2的规定，2当安装地点海商度不超过 1000 n1 时，对表 3 变压器齐部分温升限值不予校正。变压器应有满足盐浴炉工作需要的超载分接，各超载分接在8h内过载的时间不得超过1.5H。4.11
变压器除超载分接外的其它分接均不得在超过铭牌规定容量的状态下运行4.12

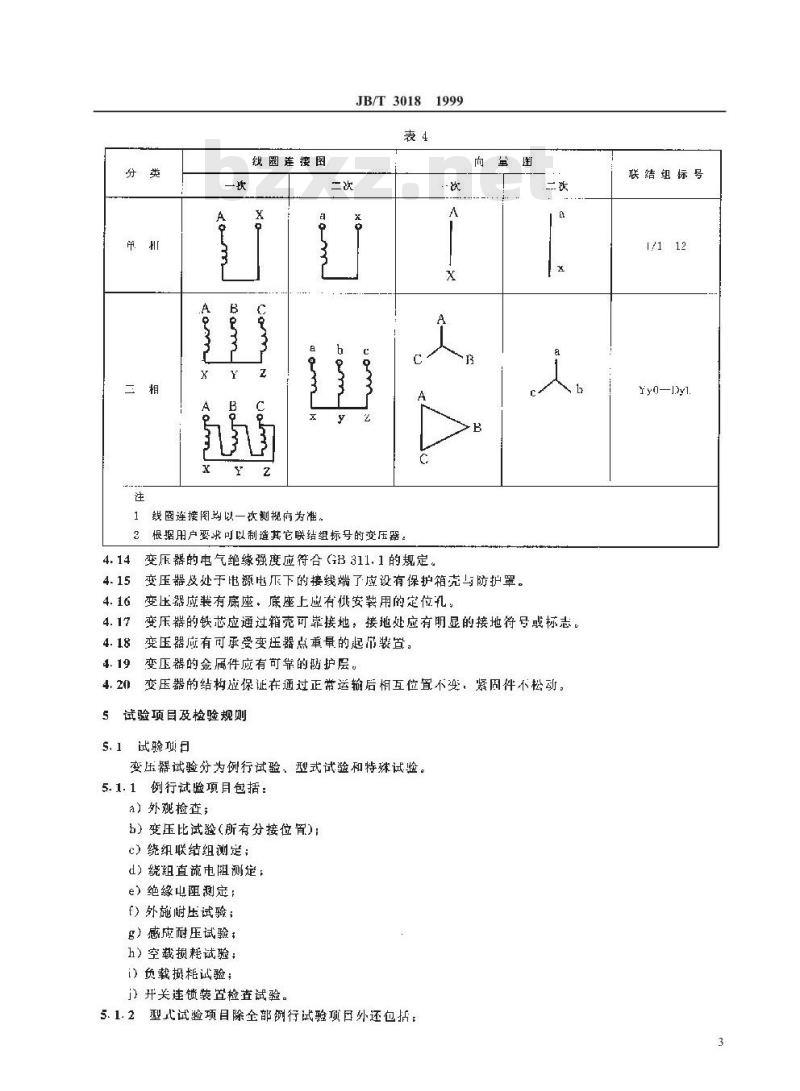

4.13变压器线圈连接图、相量图及联结组标号应符合表1的规定。2
线圈连接图
JB/T30181999
1线圈连接阁均以一次侧视向为准。2根据用户要求可以制造其它联结组标号的变压器。变压器的电气绝缘强度应符合GB311.1的规定。4.14
向量图
变压器及处于电源电压下的接线端了应设有保护箱壳与防护罩。变压器应装有癌座，底座上出有供安装用的定位孔，二次
变压器的铁芯应通过箱壳可靠接地：接地处应有明显的接地符号或标志。变压器所有可承受变器点重量的起而装皆，变压器的金属件应有靠的荫护层。变压器的结构应保证在通过正带运输后相互位置不变，紧周件不松动。试验项目及检验规则
s.1试验项日
变压器试验分为例行试验、型式试验和特殊试验。5.1.1例行试验项月包括：
a）外观检查；
b）变压比试验（所有分接位置)；心）绕组联结组测定；
d）绕组直流电阻测定；
e）绝缘山阻测定：
f)外施压试验；
g）感府耐压试验
h）空载损耗试验；
i）负载损耗试验；
j）开关连锁装检查试验。
5.1.2型式试验项目除全部例行试验项日外还包括：联结组标号
ryo—yl.
温升试验。
5. 1. 3特殊式验项目包括：
热带人工气候试验(按JB 831标推）。JB/T3018
5.2制造厂应对新产品在成批投产前进行全部例行试验和型式试验。当更改结构，原材料时：应单新进行型式试验。定期的型式试验最少每五年应进行一次，试品应在生产的批量中选取，数量不小于2台。5.3变压器的外观检查和开关连额装置检查试验应相应摄术条件的规定。5.4变压器的试验方法应按JB/T501规定6产品标志、包装、运输和保管
6.1每台变压器均须在明显的部位牢固地装有耐久，抗腐蚀材料制成的铭牌，并成晰地注出下列内容：a）产品名称；
b）产品型号：
c）制造广名：
d）标准代母；
e）出序号；
f）相数；
g）额定频率(Hz)：
h）冷却方式(ONAN)：
i)使用紊件(户内使用)
i）额定容量(KVA);
k）联结组标号：
1)一次额定电压(V)放一次分接电流(A)；m）分接容量(kVA)：二钦分接电压(V)及二次分接电流(A)n）使用时间（翻定容量前为连续使用，超裁分接为1.5h);D）短路阻抗（额定分接的短路阻抗百分数，均换算到参考温度，A、E、B级应换穿到75℃，F、H级应换算到115℃）；
p）绝缘材料等级（A级不标注);q）总重(kg),
）制造年月。
6.2变压器的包装应适合于陆路与水路运输及装载的要求。6.3变压器的包装应保证在运愉和储存期间，达到防溯、防雨水，防尘的要求。6.4变压器的包装箱标志及包装应符合GB191及相应技术条件的规定。6.5每台变压器均应附有全套的(包括分接开关)安装使用说明书，产品合格证明书，出！试验记录，产品外形尺寸图，铭牌或铭牌标志图等技术文件。出厂资料应妥善包装、防止受潮。4
JB/T3018
籁880b1230
19XXXX岭
100044
万段X/X
张矩XXX,XXX
19XX集XX舱
X爲鲽
德pxXX.XX翼
鱻极藕鲷
