【机械行业标准(JB)】 户内、户外防爆防腐低压电器

中华人民共和国机械行业标准
JB/T3019
猬科痛摊
Indoor and outdoor explosion-proof andcorrosion-prooflow-voltage apparatus1999-08-06
佤鱻极懂
2000-01-01小
JB/T3019

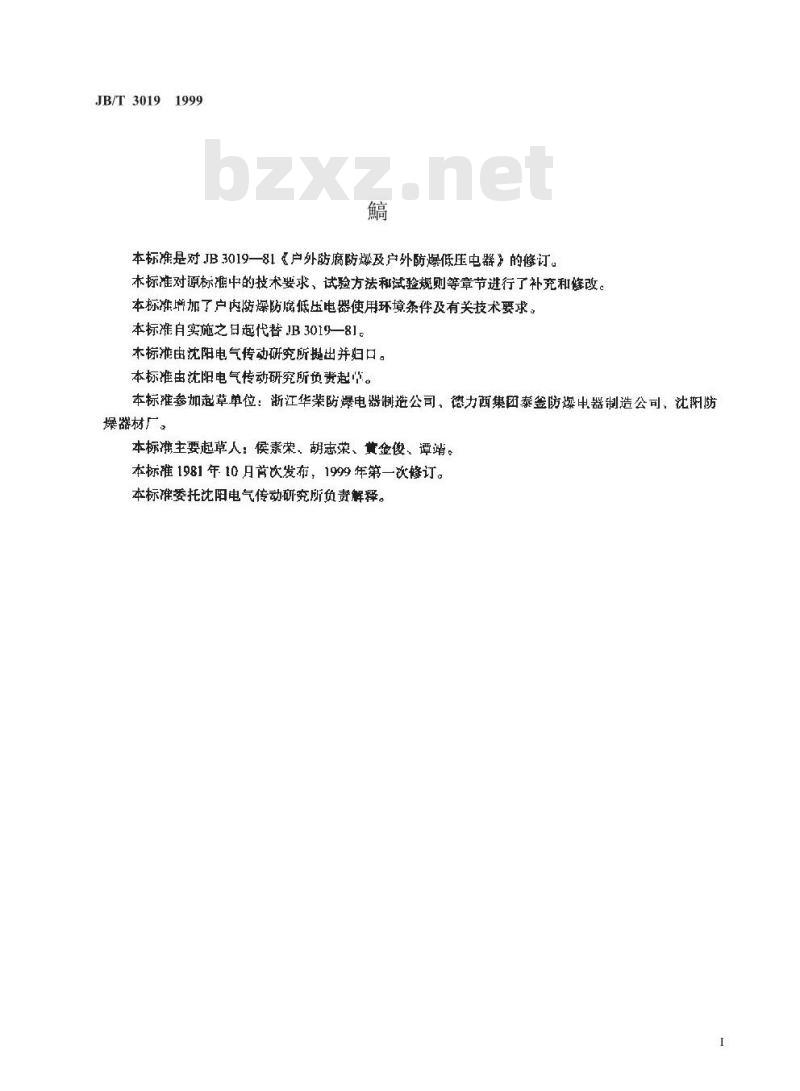

本标准是对JB3019—81《户外防腐防爆及户外防爆低压电器》的修订。术标准对源标准中的技术要求、试验方法和试验规则等章节进行了补充和修改。本标准增加了户内防爆防腐低压电器使用环境条件及有关技术要求本标准自实施之日起代替JB3019—81。本标准由沈阳电气传动研究所提出并妇口。本标准由沈阳电气传动研究所负责起单。本标雅参加起草单位：浙江华荣防爆电器制造公司，德力西集团泰金防操电器制造公司、沈潮防爆器材厂。
本标准主要起草人：侯素荣、胡志荣、黄金俊、谭靖。本标谁1981年10月首次发布，1999年第一次修订。本标准委托沈阳电气传动研究所负责解释。1

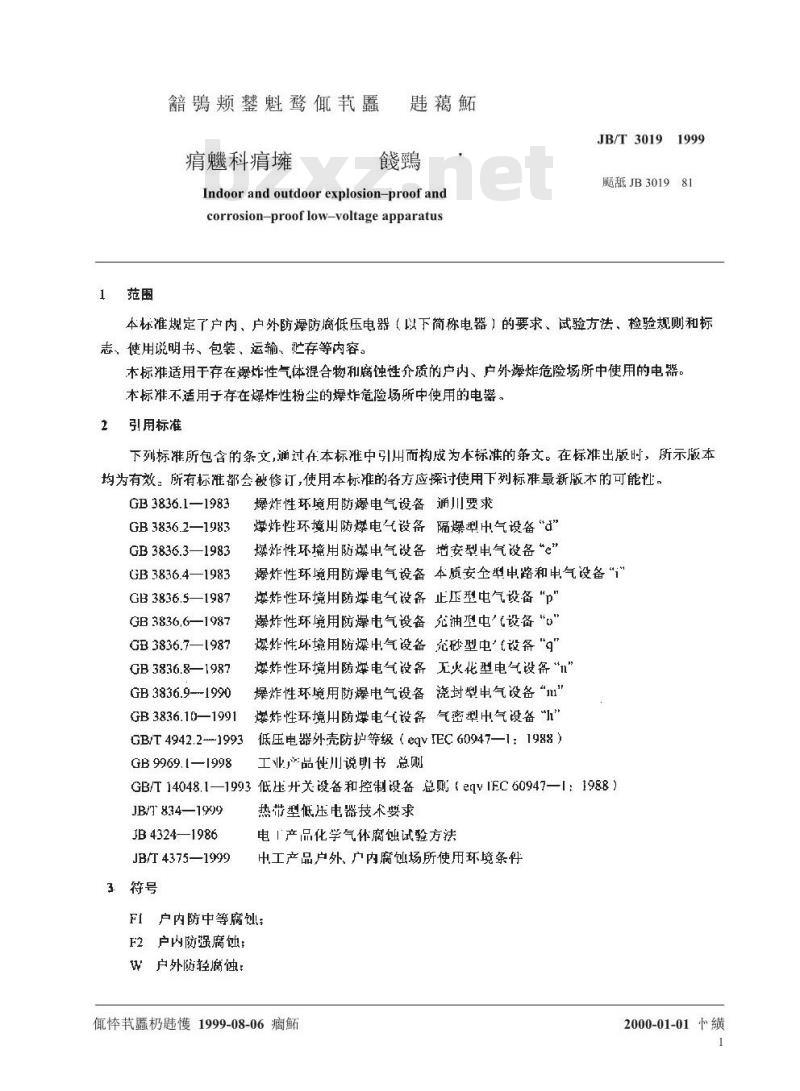

1范围
鸡颊馨魁佤艺刀
Indoor and outdoor explosion-proof andcorrosion-proof low-voltageapparatusJB/T30191999
随JB301981
本标准规定了户内、户外防爆防腐低压电器（以下简称电器）的要求、试验方法，检验规则和标志，使用说明书、包装，运输、贮存等内容。本标准适用于存在爆炸性气体混合物和腐蚀性介质的户内、户外爆炸危险场所中使用的电器。本标准不适用于存在爆炸性将尘的爆炸危险场所中使用的电器。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为和标准的条文。在标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB 3836.1—1983
GB 3836.2—1983
GB 3836.3—1983
GB 3836.4—1983
GB 3836.5—1987
GB 3836.6—1987
GB 3836.71987
GB 3836.8—1987
GB 3836.9--1990
GB 3836.10—1991
GB/T 4942.21993
GB 9969.1—1998
爆炸性环境用防爆电气设备通川要求爆炸性环境用防爆电气设备隔爆型中气设备“d”爆炸性环境用防爆气设备增安型电气设备“e”爆炸性环境用防爆电气设备本质安全型电路和电气设备“i\燃炸性环境用防凝电气设备止压型电气设备“p\爆炸性环境用防爆电气设备充油型中\t设备\爆炸性环境用防爆气设备充砂型电”设备“9\爆炸性环境用防燃电气设备无火花型电气设斧“n爆炸性环境用防爆电气设备浇封型电气设备“m\爆炸性环境用防爆电气设备气密型中气设备“\低压电器外壳防护等级（eqvIEC60947—1：1988）工业品使川说明书总则
GB/T14048.1—1993低压开关设备和控制设备总则（2VIFC60947—1：1988）JB/T 834—1999
JB4324—1986
JB/T 4375—1999
3．符号
热带型低压电器技术要求
电「产品化学气体腐蚀试验方法中工产品卢外、卢内腐蚀场所使用环境条件FI户内防中等腐蚀：
F2户内防强腐蚀；
W户外防轻腐蚀：
佤极慢1999-08-06瘤
2000-01-01缆

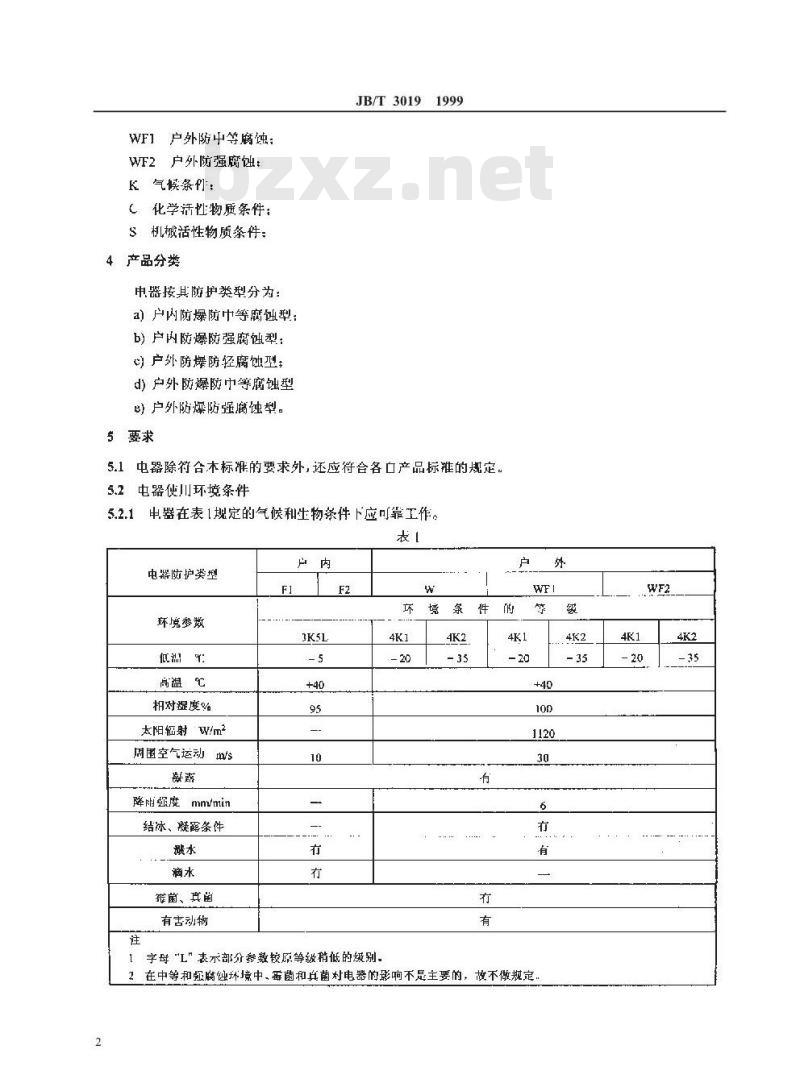

WF1户外防中等腐蚀：
WF2户外防强腐蚀：
K气候条们：
化学活性物质条件：
S机械活性物质条件：
4产品分类
电器按其防护类型分为：
a）户内防爆防中等腐蚀型：
b)户内防爆防强腐仙型;
户外防爆防轻腐蚀型;
d）户外防爆防中等腐蚀型
）户外防爆防强腐蚀型。
5要求
JB/T3019
5.1器除符合本标准的要求外，还应符合各口产品标准的规定。5.2电器使川环境条件
5.2.1电器在表1规定的气候和生物条件下应可靠工作。电器防护类型
环境参嫩
高温℃
相对提度%
太阳辐射W/m2
周围空气运动m/s
降雨强度mnvmin
结冰、凝露条件
薇菌、真曲
有害动物
字母“L”表示部分参数较原等缴稍低的级别，环
？在中等和强脑蚀坏境中、霉菌和真菌对电器的影响不是主要的，故不做规定。2
JB/T3019

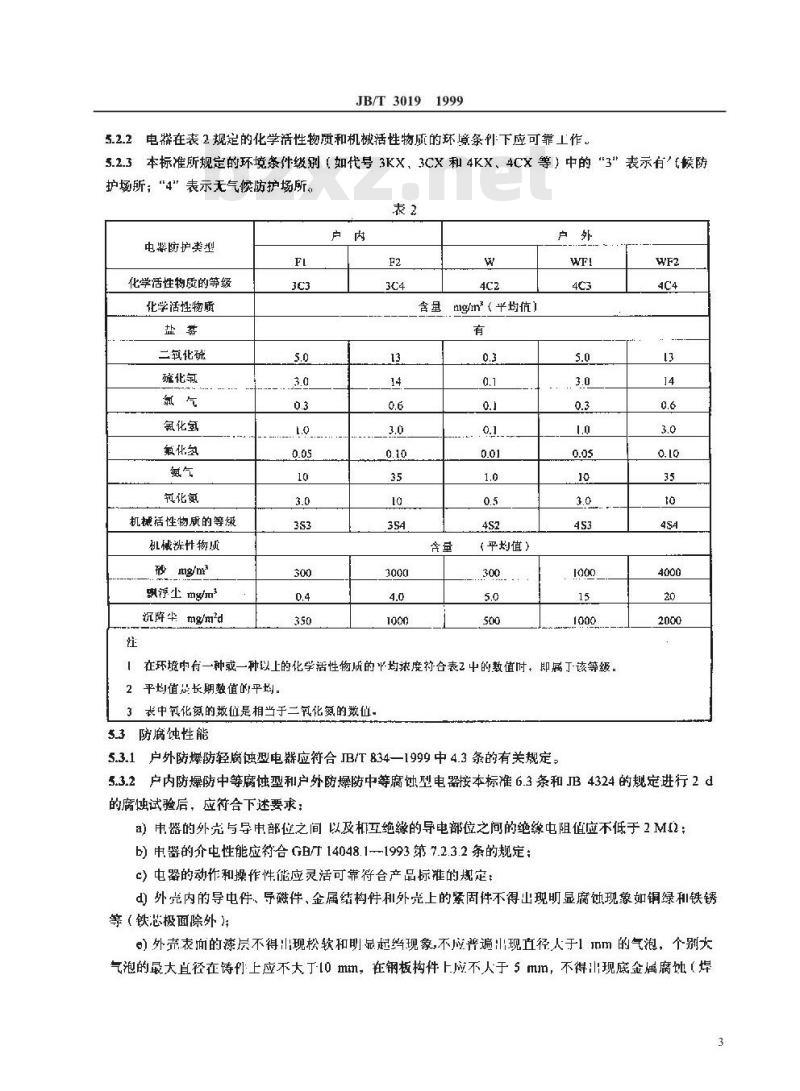

5.2.2电器在表2规定的化学活性物质和机械活性物质的环境条仆下应可靠工作。5.2.3本标准所规定的环境条件级别（如代号3KX，3CX和4KX、4CX等）中的“3\表示有t候防护场所；“4\表示无气候防护场所。表2
电馨防护类型
化学活性物质的等级
化学活性物质
二氧化碗
硫化氧
氨化氢
氟化氢
氧化氮
机械活性物质的等级
机械洗性物质
砂mg/m
奥浮尘 mg/m3
沉降尘mg/m'dbZxz.net
含量mghn（平均值）
（平灼值）
1在环境中有一种或一种以上的化学活性物质的均浓度符合表2中的数值时，即属丁该等级。2平均值是长期整值的平均。
3丧中氧化氮的数仙是相当于三氧化氮的数仙，$3 防腐蚀性能
5.3.1户外防爆防轻腐蚀型电器应符合 JB/T 834—1999 中 4.3 条的有关规定WF2
5.3.2户内防爆防中等腐蚀型利户外防爆防中等腐蚀型电器按本标准6.3条和JB4324的规定进行2d的腐憾试验后，应符合下述要求：a）电器的外壳与导电部位之间以及互绝缘的导电部位之间的绝缘电阻值应不低于2M(2：b)电器的介电性能应符合GB/T14048.1-1993第7.2.3.2条的规定：c）电器的动作和操作性能应灵活可靠符合产品标准的规定：d）外壳内的导电件、导磁件，金属结构件和外壳上的紧固件不得出现明显腐蚀现象如铜绿和铁锈等（铁芯极面除外)；
e)外荒表而的漆层不得山现松软和明显起绪现象,不应普遍山现径人于1 加m的气泡，个别大气泡的最大直径在铸们上应不大丁10mm，在钢板构件上应不人于5mm，不得山现底金属腐地（焊3
JB/T30191999
件缝、铸件表面颗粒、尖角及机械损伤处除外片）塑料外壳和外壳上的塑料零件不得起泡，变形或脆裂：橡胶零们不得腐蚀、分层、脆裂，变形和发粘、密过圈、密封衬垫的硬度变化值应不大于试验前的20%：
[）铭牌不得腐蚀，翘起或脱落、铭牌上的字迹应保证清晰；）隔爆型电器的隔燥面不得腐蚀：j）接线盒内的导电等件和紧固件不得出现明显的腐蚀点，5.3.3户内防爆防强腐蚀型和户外防爆防强腐蚀型电器核木标准6.3和JB 4324的规定进行10 d的腐蚀试验片，应符合本标准5.3.2条的规定。5.4防爆性能
电器经腐蚀试验后其防爆性能应符合GB 3836.1-3836.10的有关规定。5.5外克防护性能
电器的外防扩性能应不低于IP54的规定。5.6外壳上的紧固件
中器外荒上所有的钢质紧固件螺轻、螺钉、螺丹和垫圈等）其衣面应进行镀锌饨化或其它防腐蚀处理，对重蚀中器在完成装配后,外壳上外露的紧固件应深用」晴或氯」橡胶封泥封堵。5.7接地螺控
中器的接地螺轻应采用不锈金属材料制造，或进行可靠的防腐蚀处理。5.8外壳表面的涂漆
电器外壳衣面的涂漾应符合B2420的要求，户外防爆防腐电器的外表面应选用浅色油漆（灰色银灰色、浅灰色或凹色）进行涂复。5.9隔爆面的防腐处理
隔爆型电器金属材的隔爆面应进行防腐蚀处匣.允许涂既能防止腐蚀又保证防爆性能的防锈油胎（例如204—1置换型防锈油脂）5.10户外防燃防腐电器的温升
户外防爆防腐电器在设计时应考虑日光照射对其温升的影响，可按最高环境温度为+40进行温刀设计，但必须留有一定的裕度，以抵消日光照射的影响。温升裕度的数值见表3。表3
外壳颜色
银灰供，浅灰价
3.11户外防爆防腐电器的低温性能触头
温升裕度
心外防爆防腐电器环境的最低温度低于-20时，应考忠低温对电器性能的影响，应符合刻下规定。
外防爆防腐电器在设计制道时应选用耐低温性能良好的外克材料、电器儿件、电子元们、连接导线、结构们、油等，以保证在低温条件下电器具有可靠的电气性能和防爆安全性能。4
6试验方法
JB/T30191999
布.1电器的一般检查、外观检查、动作性能检查、防爆性能试验按GB/T14048.1和GB3836.1-3836.10及相应产品标准的有关规定进行，6.2电器的介电性能试验按GB/T14048.1—1993中8.2.3.4的爆定进行。6.3腐蚀试验按B4324表1中所规定的起始理论浓度为17.51mg/L二氛化硫的试验案件过行。注：如需按照JB4324所规定的其它化学气体进行试验，应在订货时商定。进行腐蚀试验时，应在试验最后一周期的低温阶段结束前3b内，在试验箱（室）内先测量电器的绝缘电阻，再进行介电性能试验。当同一试验箱（室）内样品较多，时间不足时，允许将试验条件保持到测试完毕，但延长的时间最多不得超过4l。6.4中器的动作性能和操作性能试验应在介电性能试验后将样品取出试验箱（室】外尽快进行。6.5外观检查应在动作性能和操作性能试验后进行。6.6中器的外壳防护等级试验按GB/4942.2的规定进行。6.7中器的温升试验按GB14048.1—1993中8.2.3.3条的规定进行。了检验规则
7.1电器的试验分型式试验和出厂检验。7.2型式试验
7.2.1电器有下列情况之一时，应进行型式试验。a）新产品研制投产前或产品转厂投产前；b）正式生产后，如产品设计、制造工艺，使用原材料、结构有较大改变，可能影响产品工作性能时；
）产品长期停产后，恢复生产时；d）出厂检验结果与上欲型式试骑有较人差时：e）国家质量监督机构提出进行型式试验要求时。7.2.2电器的型式试验项目除了包括相应产品标准，GB3836.1~3836.10所规定的所有试验项目外，还包括本标难规定的腐蚀试验，外壳防护性能试验和低温试验。7,2.3有关防燃检验的市宜，如图样送审与更改，样品的检查与试验及“防爆合格证”的发放等，按GB 3836.1的规定执行。
7,2,.4用作型式试验的电器，应不少于2台，2台试品都合格，才能认为型式试验合格，否则必须分析原因，采取技术措施，至改进设计、工艺、工装等再重新进行试验，直到型式试验合格为止。7.2.5具有相同结构，工艺和材料的同一系列外壳的产品以及外壳梢同，内部所装元件不同的同一系列的产品，允许选取一种具有代表性的产品进行试验，如能通过试验，则可认为该系列产品合格。7.1.6本标准6.2.6的内穿仅适用于电器的腐蚀试验、外壳防护等级试验，而不适用丁电器的防爆性能，动作性能试验和操作性能试验。7.3出厂检验
7.3.1每台电器必须检验合格，并附有证明产品质量合格的文件才能出厂。7.3.2出厂检验项目
a）一般检查；
b）外观检查：
)隔爆参数检查;
d）动作（操作）性能检查：
e）静态强度试验；
1) 工频耐压试验。
8标志，使用说明
JB/T3019
8.1，电器应在外壳明显处设置洁晰、永久性凸纹标志“Ex\8.2电器在明显位臂固定铭牌，铭牌的内容规定如下：a）产品型号和名称（产品型号后加防腐代号，如F1、F2W、WF1或WF2);b外壳防护等级；
c)右上方有明显的标志“Ex\
d）防爆标志（防爆标志、类别、级别、温度组别)；）电气参数（如额定工作电压额定工作电流等)；f防爆格证号;
）制造厂名或商标；
n)出厂日期或编号。
8.3产品应缩制使用说明书，使用说明书的起草与表述应符合GB9969.1的有关规定，9包装、送输、贮存
9.1出！的产品应了装箱，以防止运输于遭受损失,并达到防潮、防尘的要求。9.2电器的包装应适合于陆路和水路运输和账存的要求。9.3包装箱外睡的文字及标志应包括下列内容：a）收货单位名称和地址：
b）产品型号和名称：
心）制造厂名：
d）毛重（kg)
e）包装箱尺寸；
标志好“向上”、“防潮\、“防雨”、“轻放”等字样和符号。9.4随同产品供应的技术文件包括：a)装箱单；
b）产品合格证书；
c）产品使用说明书。
9.5包装箱在运输过程中不得受雨当侵袭，产品应放置在没有雨雪仅入，空气流通、环境温度不高」40℃，不低于-25℃，相对湿度不大于90%的仓库中。6
