【机械行业标准(JB)】 组合机床 多轴箱 精度检验

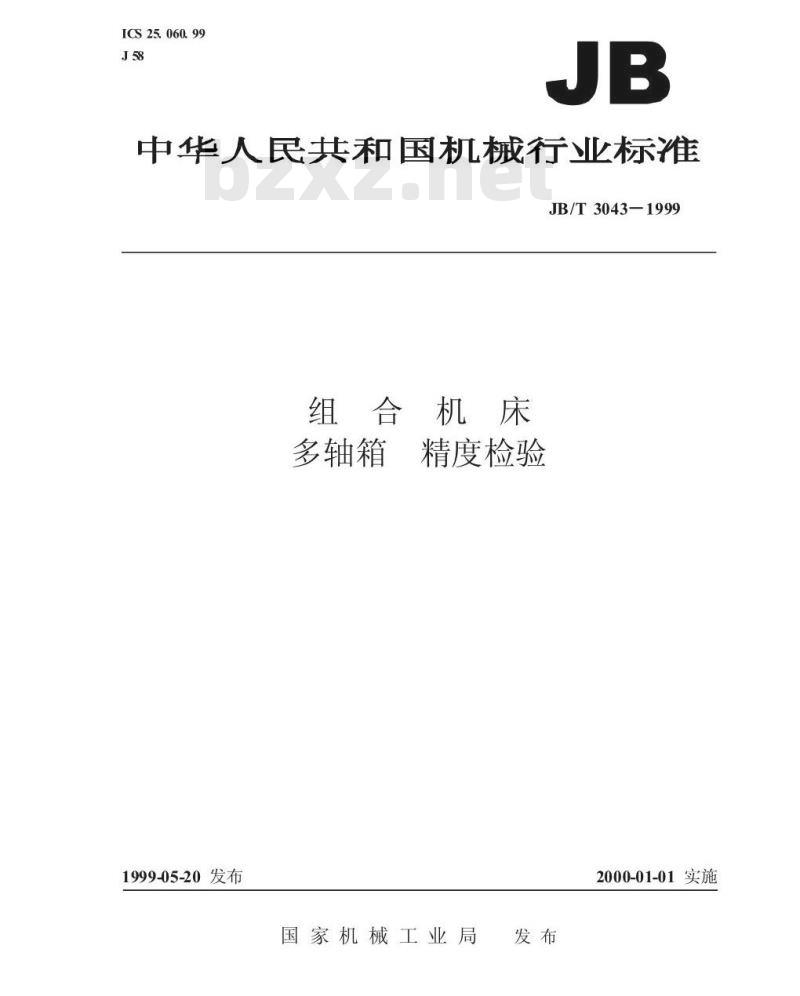

ICS25.060.99
中华人民共和国机械行业标准
JB/T3043—1999
组合机床
多轴箱
1999-05-20发布
精度检验
2000-01-01实施
国家机械工业局
JB/T3043—1999

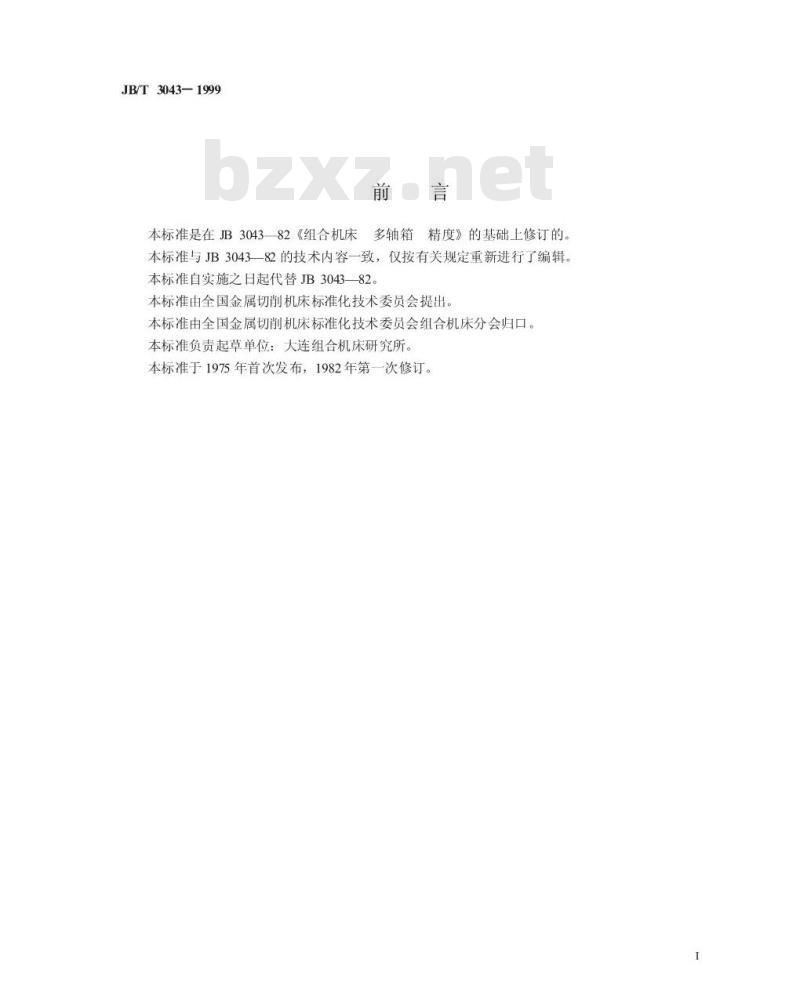

本标准是在JB304382《组合机床多轴箱精度》的基础上修订的本标准与JB3043一82的技术内容一致，仅按有关规定重新进行了编辑。本标准自实施之日起代替JB3043—82。本标准由全国金属切削机床标准化技术委员会提出。本标准由全国金属切削机床标准化技术委员会组合机床分会归口。本标准负责起草单位：大连组合机床研究所。本标准于1975年首次发布，1982年第一次修订。1

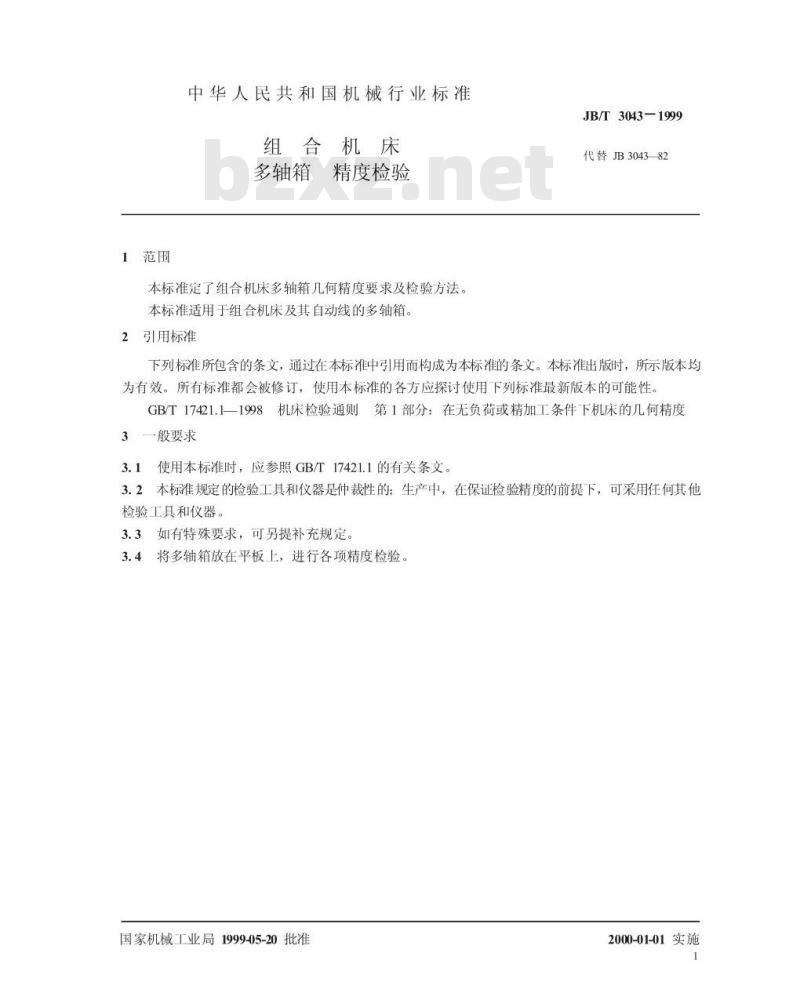

1范围Www.bzxZ.net
中华人民共和国机械行业标准
组合机床
多轴箱精度检验
本标准定了组合机床多轴箱几何精度要求及检验方法。本标准适用于组合机床及其自动线的多轴箱。2引用标准
JB/T3043—1999
代替JB304382
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T17421.1—1998机床检验通则第1部分：在无负荷或精加工条件下机床的几何精度3一般要求
3.1使用本标准时，应参照GB/T17421.1的有关条文。3.2本标准规定的检验工具和仪器是仲裁性的：生产中，在保证检验精度的前提下，可采用任何其他检验工具和仪器。
3.3如有特殊要求，可另提补充规定3.4将多轴箱放在平板上，进行各项精度检验。国家机械工业局1999-05-20批准2000-01-01实施
4几何精度检验
检验项目
主轴孔
所有主轴
内定心直径
的径向跳动
刀具与主轴的连接方式
刚性连接
浮动连接
检验工具
指示器
检验棒
检验方法
参照GB/T17421.1—1998
的有关条文
5.6.1.2.3
往主轴孔中插入一根检验
棒。将指示器固定在平板上，
使其测头垂直触及检验棒a
处的上母线。回转主轴，应
不少于5圈，记下指示器读
数的最大差；再将指示器移
到相隔90°的侧母线上，进行
同样的检验。
以两次检验中最大的一个
最大差作为测定值。
然后将指示器移到b处，
重复上述检验，求出测定值
JB/T3043-

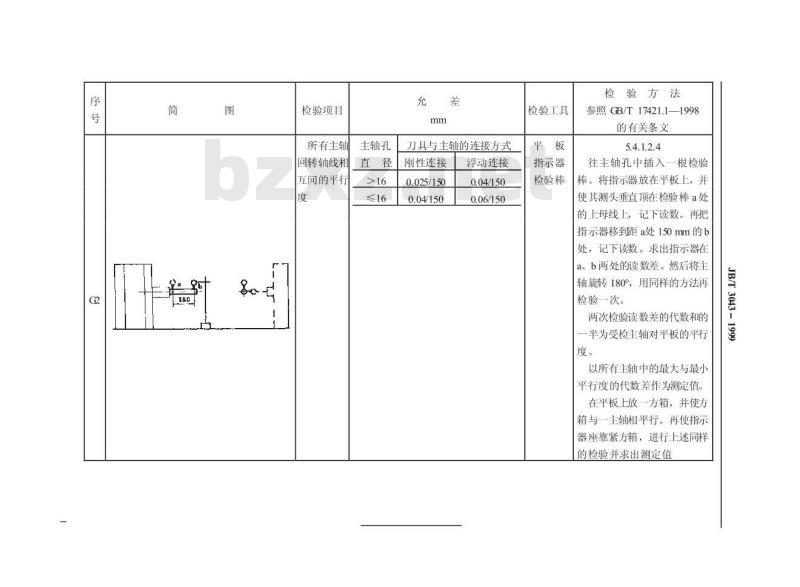

检验项目
所有主轴
回转轴线相
互间的平行
主轴孔
刀具与主轴的连接方式
刚性连接
0.025/150
浮动连接
检验工具
指示器
检验棒
检验方法
参照GB/T17421.1—1998
的有关条文
5.4.1.2.4
往主轴孔中插入一根检验
棒。将指示器放在平板上，并
使其测头垂直顶在检验棒a处
的上母线上，记下读数。再把
指示器移到距a处150mm的b
处，记下读数。求出指示器在
a、b两处的读数差。然后将主
轴旋转180°，用同样的方法再
检验一次。
两次检验读数差的代数和的
一半为受检主轴对平板的平行
以所有主轴中的最大与最小
平行度的代数差作为测定值。
在平板上放一方箱，并使方
箱与一主轴相平行。再使指示
器座靠紧方箱，进行上述同样
的检验并求出测定值
JB/T3043-
机械行业标准
组合机床
多轴箱精度检验
JB/T3043—1999
机械工业部机械标准化研究所出版发行机械工业部机械标准化研究所印刷（北京首体南路2号邮编100044）*
1/16印张1/2字数8000
开本880×1230
1999年8月第一版
：1999年8月第一次印刷
印数1—500
定价500元
