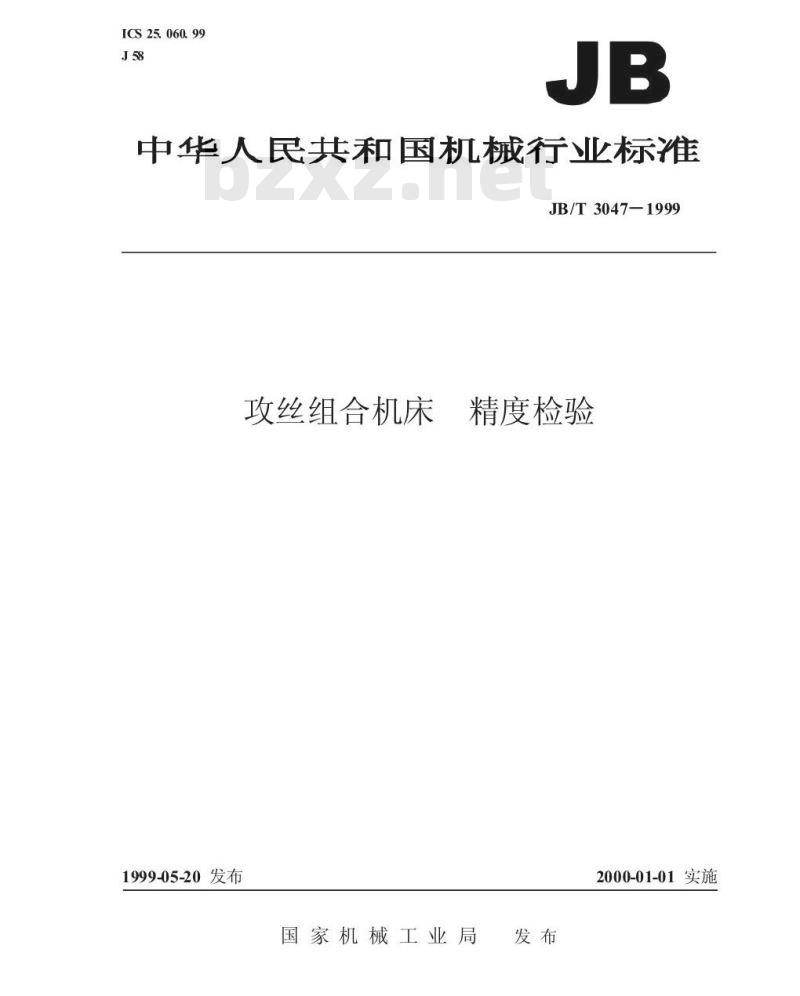

【机械行业标准(JB)】 攻丝组合机床 精度检验

ICS25.060.99
中华人民共和国机械行业标准
JB/T3047—1999
攻丝组合机床
1999-05-20发布
精度检验
2000-01-01实施
国家机械工业局
JB/T3047—1999

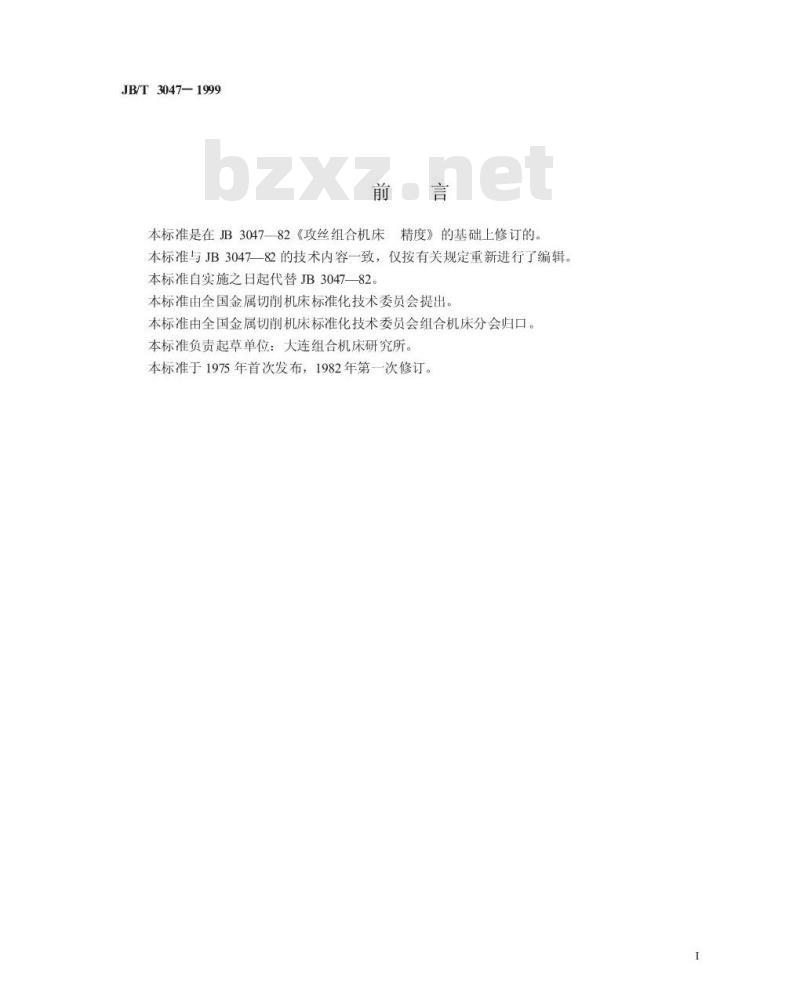

本标准是在JB3047一82《攻丝组合机床精度》的基础上修订的本标准与JB3047一82的技术内容一致，仅按有关规定重新进行了编辑。本标准自实施之日起代替JB3047—82。本标准由全国金属切削机床标准化技术委员会提出。本标准由全国金属切削机床标准化技术委员会组合机床分会归口。本标准负责起草单位：大连组合机床研究所。本标准于1975年首次发布，1982年第一次修订。1

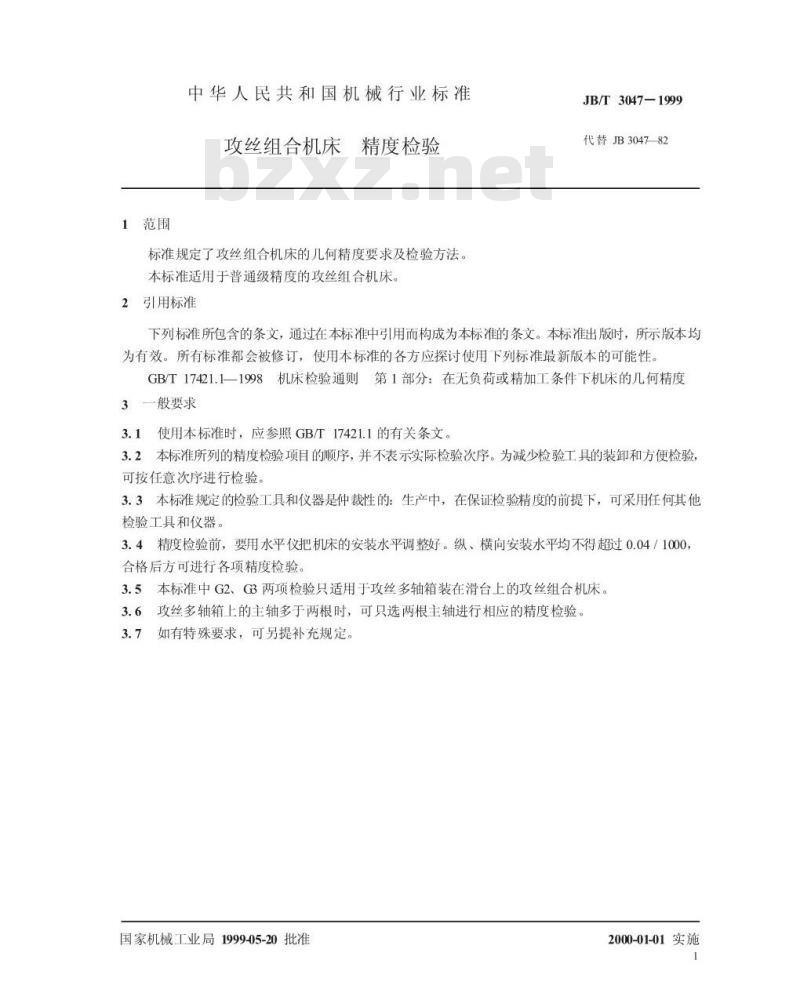

1范围
中华人民共和国机械行业标准
攻丝组合机床精度检验
标准规定了攻丝组合机床的几何精度要求及检验方法。本标准适用于普通级精度的攻丝组合机床。2引用标准
JB/T3047-1999
代替JB304782
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T17421.1一1998机床检验通则第1部分：在无负荷或精加工条件下机床的几何精度3一般要求
3.1使用本标准时，应参照GB/T17421.1的有关条文。3.2本标准所列的精度检验项目的顺序，并不表示实际检验次序。为减少检验工具的装卸和方便检验可按任意次序进行检验。
3.3本标准规定的检验工具和仪器是仲裁性的：生产中，在保证检验精度的前提下，可采用任何其他检验工具和仪器。
3.4精度检验前，要用水平仪把机床的安装水平调整好。纵、横向安装水平均不得超过0.04／1000合格后方可进行各项精度检验。3.5本标准中G2、GB两项检验只适用于攻丝多轴箱装在滑台上的攻丝组合机床。3.6攻丝多轴箱上的主轴多于两根时，可只选两根主轴进行相应的精度检验。3.7如有特殊要求，可另提补充规定。国家机械工业局1999-05-20批准2000-01-01实施

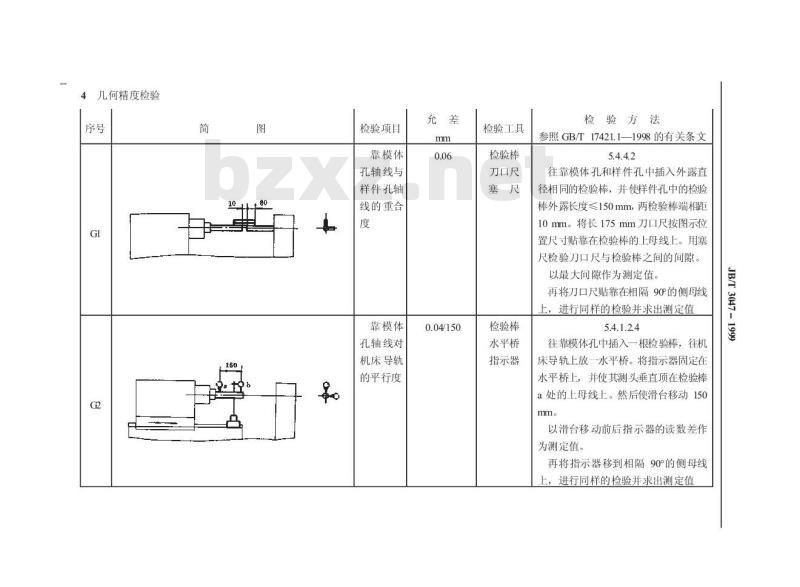

4几何精度检验
检验项目
靠模体
孔轴线与
样件孔轴
线的重合
靠模体
孔轴线对
机床导轨
的平行度
检验工具
检验棒
刀口尺
检验棒
水平桥
指示器
检验方法
参照GB/T17421.1-—1998的有关条文5.4.4.2
往靠模体孔和样件孔中插入外露直径相同的检验棒，并使样件孔中的检验棒外露长度≤150mm，两检验棒端相距10mm。将长175mm刀口尺按图示位置尺寸贴靠在检验棒的上母线上。用塞尺检验刀口尺与检验棒之间的间隙。以最大间隙作为测定值。
再将刀口尺贴靠在相隔90°的侧母线上，进行同样的检验并求出测定值5.4.1.2.4
往靠模体孔中插入一根检验棒，往机床导轨上放一水平桥。将指示器固定在水平桥上，并使其测头垂直顶在检验棒a处的上母线上。然后使滑台移动150mm。
以滑台移动前后指示器的读数差作为测定值。
再将指示器移到相隔90°的侧母线上，进行同样的检验并求出测定值JB/T3047-

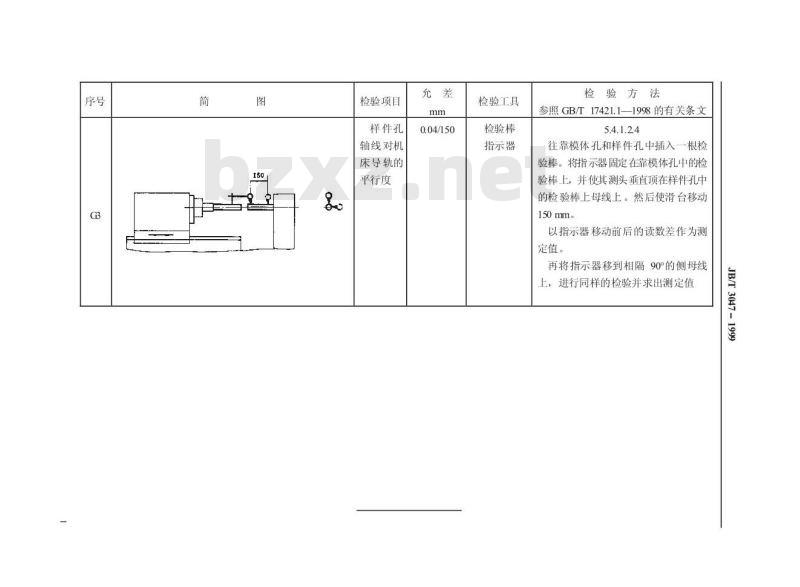

检验项目
样件孔
轴线对机www.bzxz.net
床导轨的
平行度
检验工具
检验棒
指示器
检验方法
参照GB/T17421.1—1998的有关条文5.4.1.2.4
往靠模体孔和样件孔中插入一根检验棒。将指示器固定在靠模体孔中的检验棒上，并使其测头垂直顶在样件孔中的检验棒上母线上。然后使滑台移动150mm。
以指示器移动前后的读数差作为测定值。
再将指示器移到相隔90°的侧母线上，进行同样的检验并求出测定值JB/T
3047-1999
机械行业标准
攻丝组合机床精度检验
JB/T3047—1999
机械工业部机械标准化研究所出版发行机械工业部机械标准化研究所印刷（北京首体南路2号：邮编100044）*
开本880×12301/16印张1/2字数80001999年7月第一次印刷
1999年7月第一版
印数1-500
定价500元
99-305
66600
