PN250MPa等径三通、等径四通
型式、尺寸和技术条件
Type, dimensions and specifications of equaldimameter threeway and equaldiameter fourwayPN250MPavalves1范围
JB/T1308.19-1999
代替JB1326—73

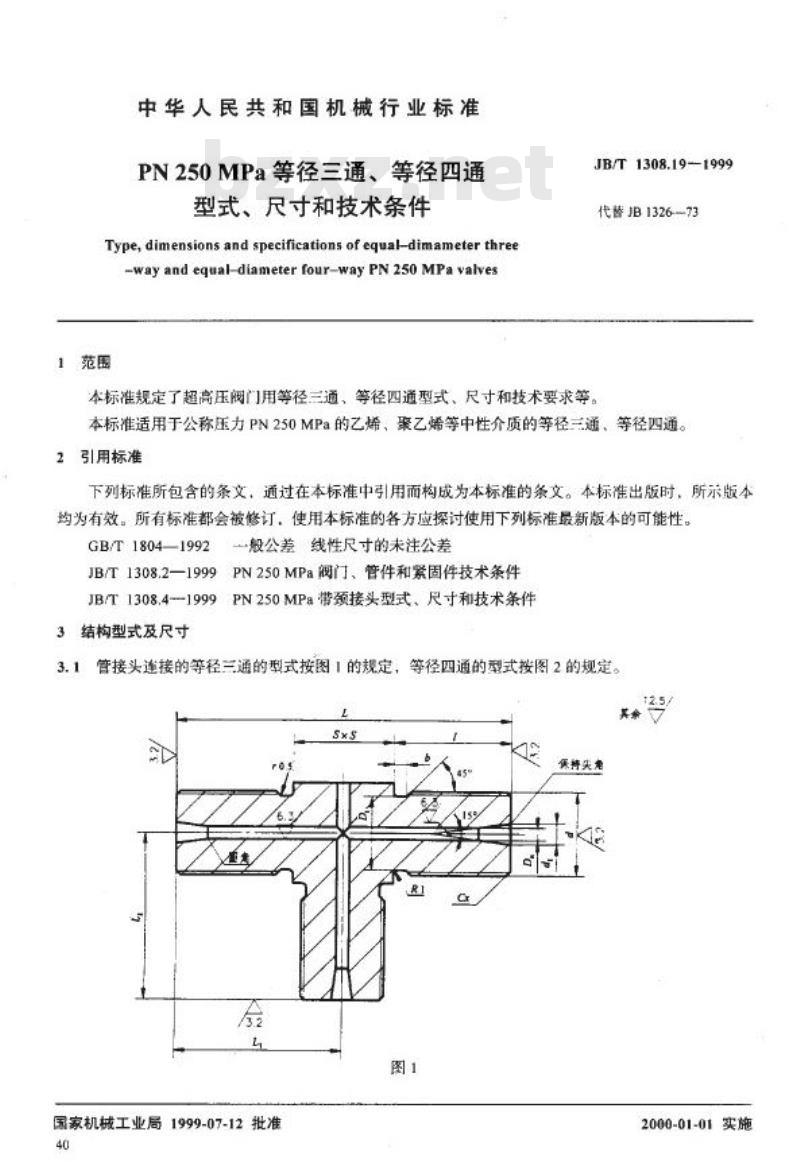

本标准规定了超高压阀门用等径三通、等径四通型式、尺寸和技术要求等。本标准适用于公称压力PN250MPa的乙烯，聚乙烯等中性介质的等径三通、等径四通。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T1804—1992—一般公差线性尺寸的未注公差JB/T1308.2—1999PN250MPa阀门、管件和紧固件技术条件JB/T1308.4-1999PN250MPa带颈接头型式、尺寸和技术条件3结构型式及尺寸
管接头连接的等径三通的型式按图1的规定，等径四通的型式按图2的规定。25
保持失者
国家机械工业局1999-07-12批准40
2000-01-01实施
JB/T1308.19-1999

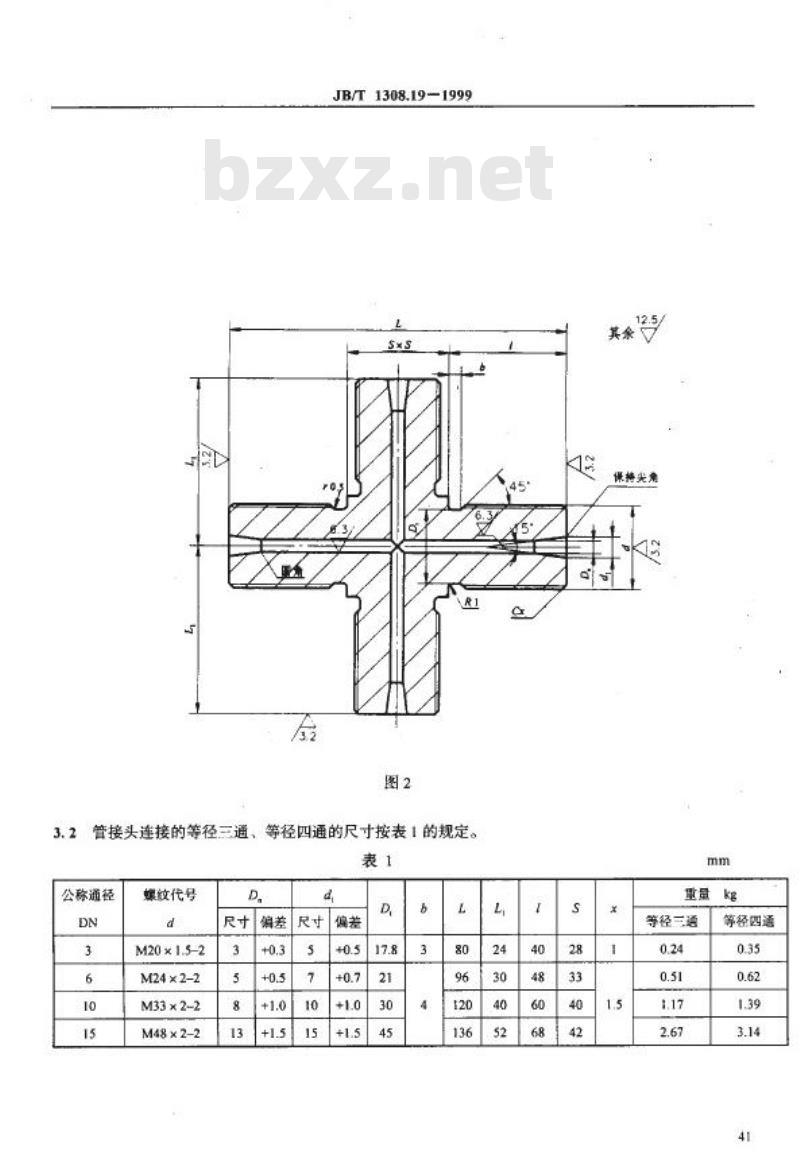

管接头连接的等径三通、等径四通的尺寸按表1的规定。3.2
公称通径
螺纹代号
M20×1.52
M24×22
M33 ×22
M48 x22
果持尖角
等径三通
等径四通
JB/T1308.19-1999

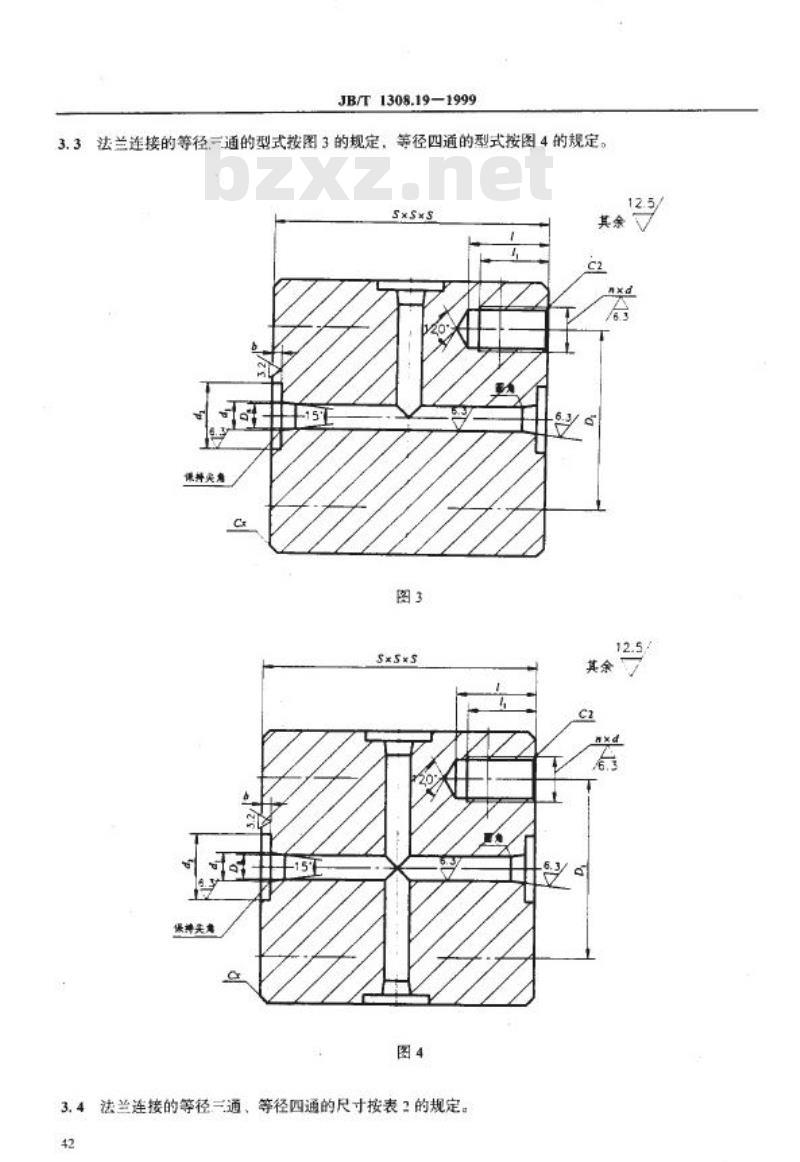

3.3法兰连接的等径一通的型式按图3的规定，等径四通的型式按图4的规定。S×SxS
课拜失角
3.4法兰连接的等径三通、等径四通的尺寸按表2的规定。42
公称通径

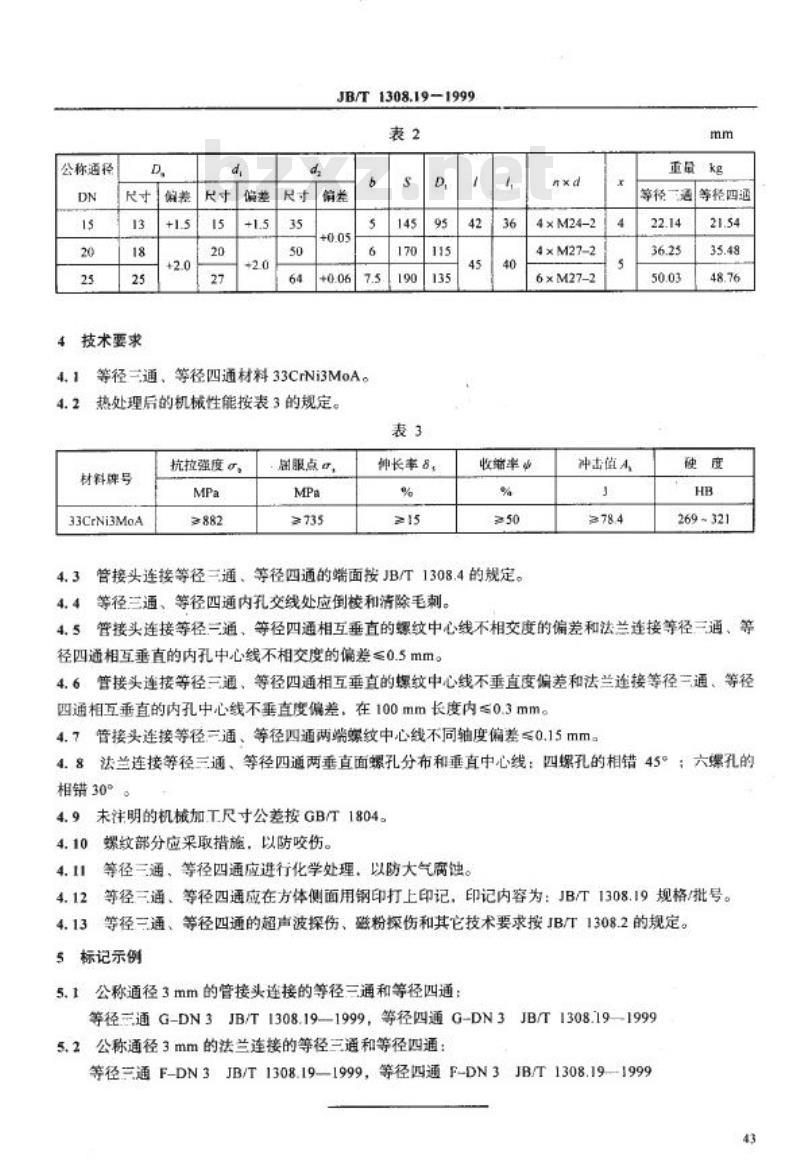

4技术要求
JB/T1308.19-1999
等径三通、等径四通材料33CrNi3MoA。4.1
热处理后的机械性能按表3的规定。4.2
材料牌号
33CrNi3MoA
抗拉强度。，
≥882
别服点。
≥735
绅长率8，
收缩率业
管接头连接等径三通、等径四通的端面按JB/T1308.4的规定。4.3
等径三通、等径四通内扎交线处应倒校和清除毛刺。4.4
4 ×M242
4 × M272
6 × M27_2
冲击值A
重最kg
等径一通等径四通
269 ~321
4.5管接头连接等径二通，等径四通相互垂直的螺纹中心线不相交度的偏差和法兰连接等径三通、等径四通相互垂直的内孔中心线不相交度的偏差≤0.5mm。4.6管接头连接等径三通、等径四通相互垂直的螺纹中心线不垂直度偏差和法兰连接等径通、等径四通相互垂直的内孔中心线不垂直度偏差，在100mm长度内≤0.3mm。4.7管接头连接等径=通、等径四通两端端纹中心线不同轴度偏差≤0.15mm。4.8法兰连接等径三通、等径四通两垂直面螺孔分布和重直中心线：四螺孔的相错45°；六爆孔的相错30°www.bzxz.net
4.9未注明的机械加工尺寸公差按GB/T1804。螺纹部分应采取措施，以防咬伤。4.109
等径三通、等径四通应进行化学处理，以防大气腐蚀。4.11
等径三通、等径四通应在方体侧面用钢印打上印记，印记内容为：JB/T1308.19规格/批号。4.12
等径三通、等径四通的超声波探伤、磁粉探伤和其它技术要求按JB/T1308.2的规定。4.13
5标记示例
5.1公称通径3mm的管接头连接的等径三通和等径四通：等径=通G-DN3JB/T1308.19-1999，等径四通G-DN3JB/T1308.1919995.2公称通径3mm的法兰连接的等径三通和等径四通：等径三通F-DN3JB/T1308.19—1999，等径四通F-DN3JB/T1308.19—199943
