【机械行业标准(JB)】 PN250a 弯管型式、尺寸和技术条件

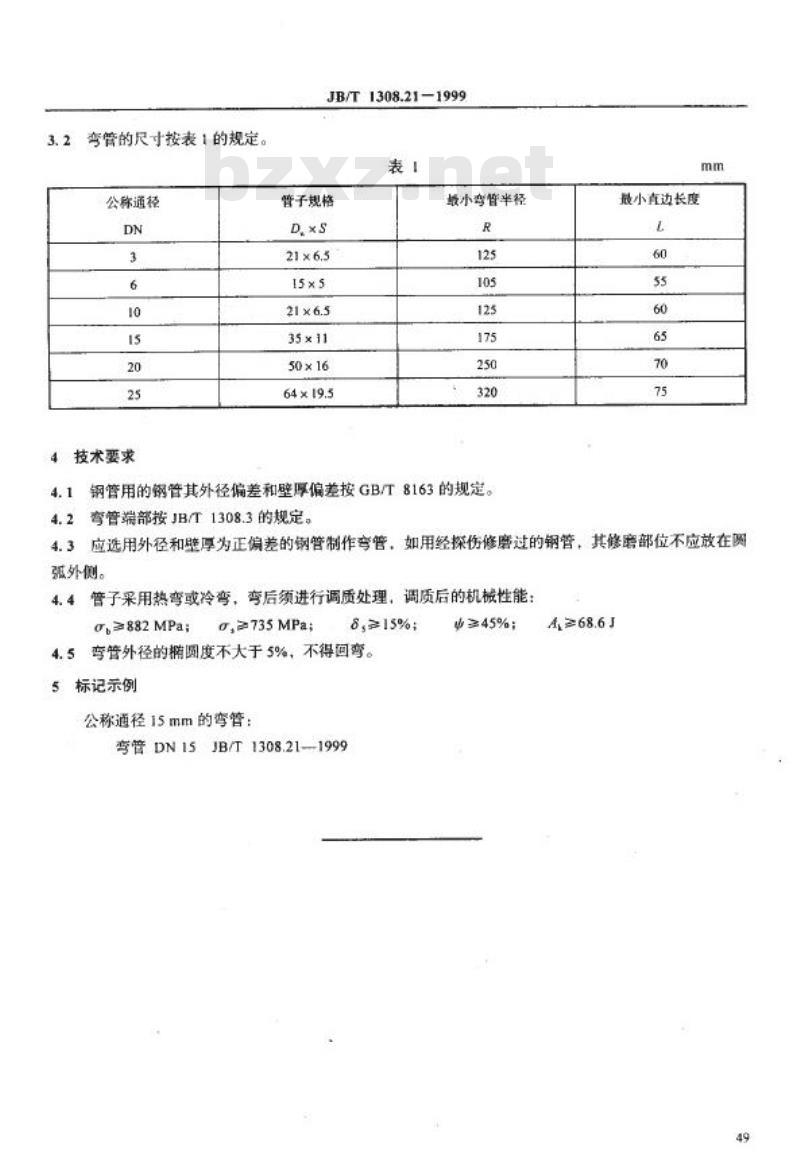

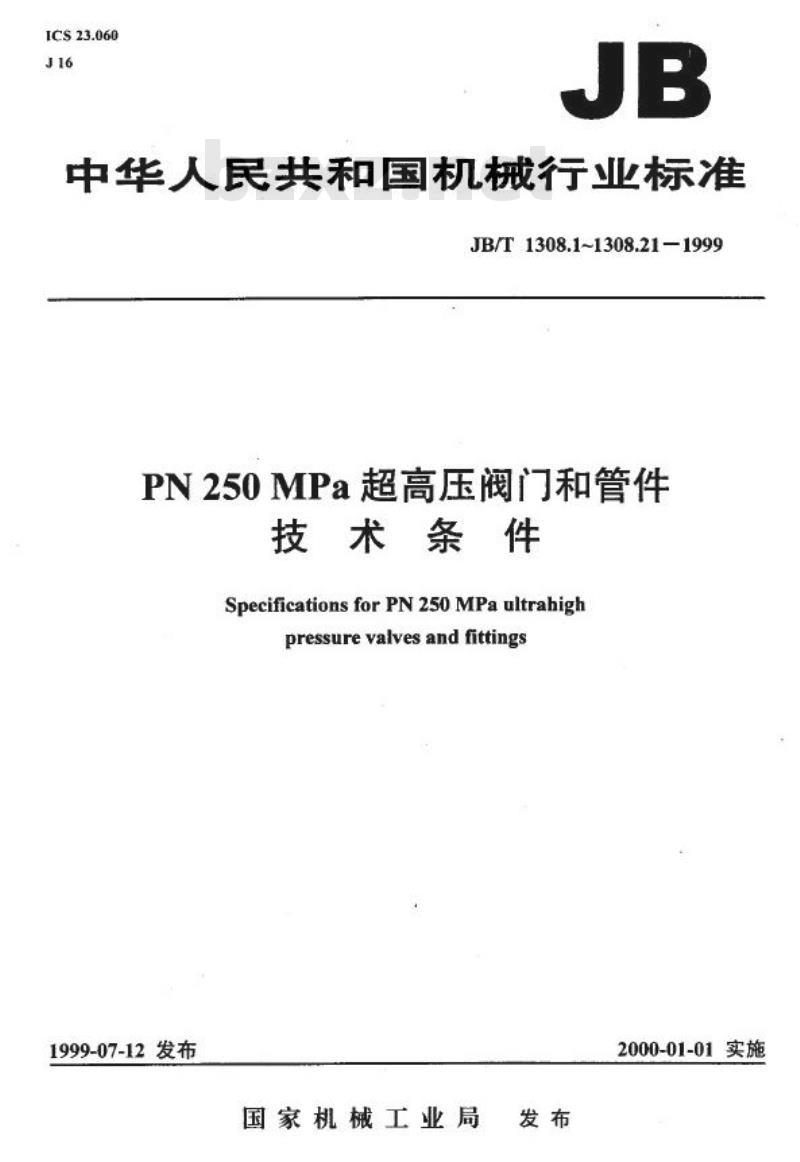

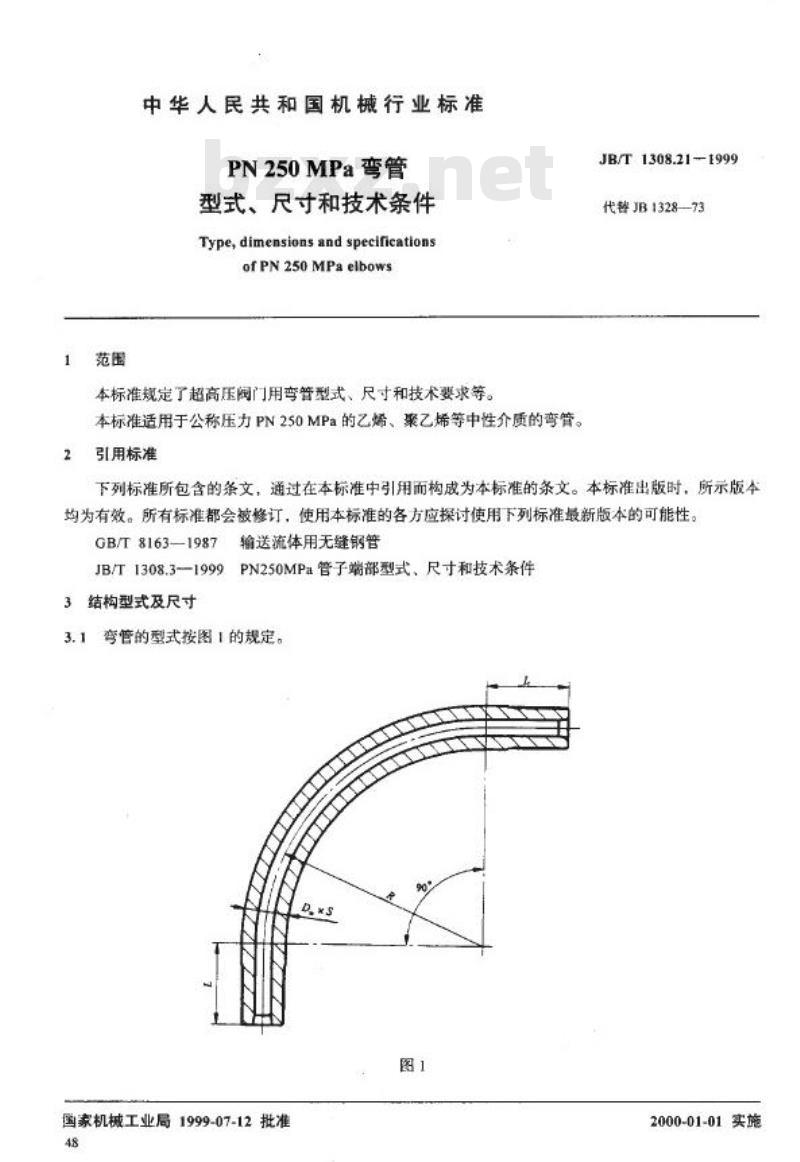

中华人民共和国机械行业标准 JB/T1308.21-1999 PN250MPa弯管 型式、尺寸和技术条件 本标准规定了超高压阀门用弯管的型式、尺寸和技术要求，适用于公称压力PN250MPa的乙烯、聚乙烯等中性介质的弯管。此标准代替了JB1328—73。 1 范围 本标准适用于PN250MPa弯管的型式、尺寸和技术要求。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效，使用本标准的各方应关注使用下列标准的最新版本： - GB/T 8163-1987 输送流体用无缝钢管 - JB/T1308.3—1999 PN250MPa管子端部型式、尺寸和技术条件 3 结构型式及尺寸 3.1 弯管的型式按图1的规定。 3.2 弯管的尺寸按表1的规定。 表1 弯管尺寸 | 公称通径 DN | 3 | 6 | 10 | 15 | 20 | 25 | |--------------|---|---|----|----|----|----| | 管子规格 D×S | 21×6.5 | 15×5 | 21×6.5 | 35×11 | 50×16 | 64×19.5 | | 最小弯管半径 R | 125 | 105 | 125 | 175 | 250 | 320 | | 最小直边长度 L | 60 | 55 | 60 | 65 | 70 | 75 | 3.3 钢管用的钢管其外径偏差和壁厚偏差按GB/T8163的规定。 4 技术要求 4.1 弯管端部按JB/T1308.3的规定。 4.2 弯管应选用外径和壁厚为正偏差的钢管制作。如果使用经探伤修磨过的钢管，其修磨部位不应放在圆弧外侧。 4.3 管子可采用热弯或冷弯，弯后须进行调质处理，调质后的机械性能应符合以下要求：抗拉强度 ≥882MPa，屈服点 ≥735MPa，伸长率 ≥15%。 4.4 弯管外径的椭圆度不得大于5%，不得出现回弯现象。 5 标记示例 公称通径15mm的弯管： 弯管DN15 JB/T1308.21-1999
