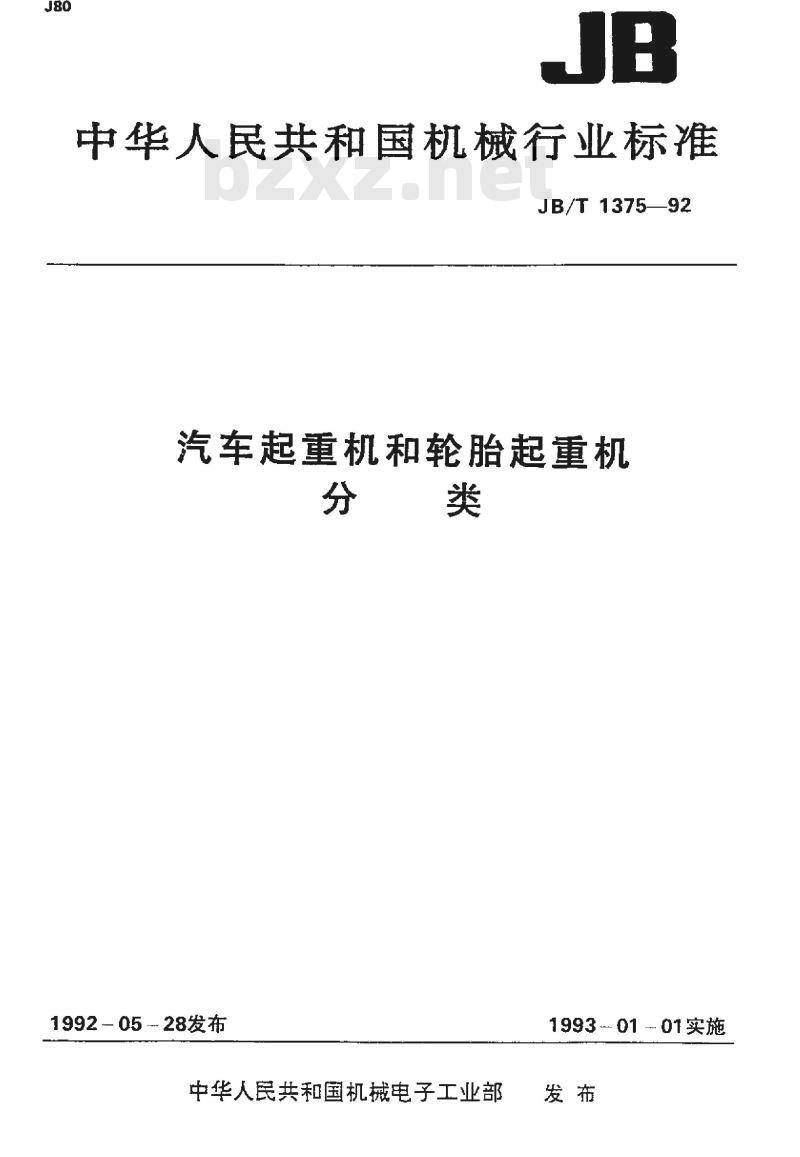

【机械行业标准(JB)】 汽车起重机和轮胎起重机 分类

中华人民共和国机械行业标准
JB/T 1375—92
汽车起重机和轮胎起重机
分　类
199205-28发布
中华人民共和国机械电子工业部1993-0101实施

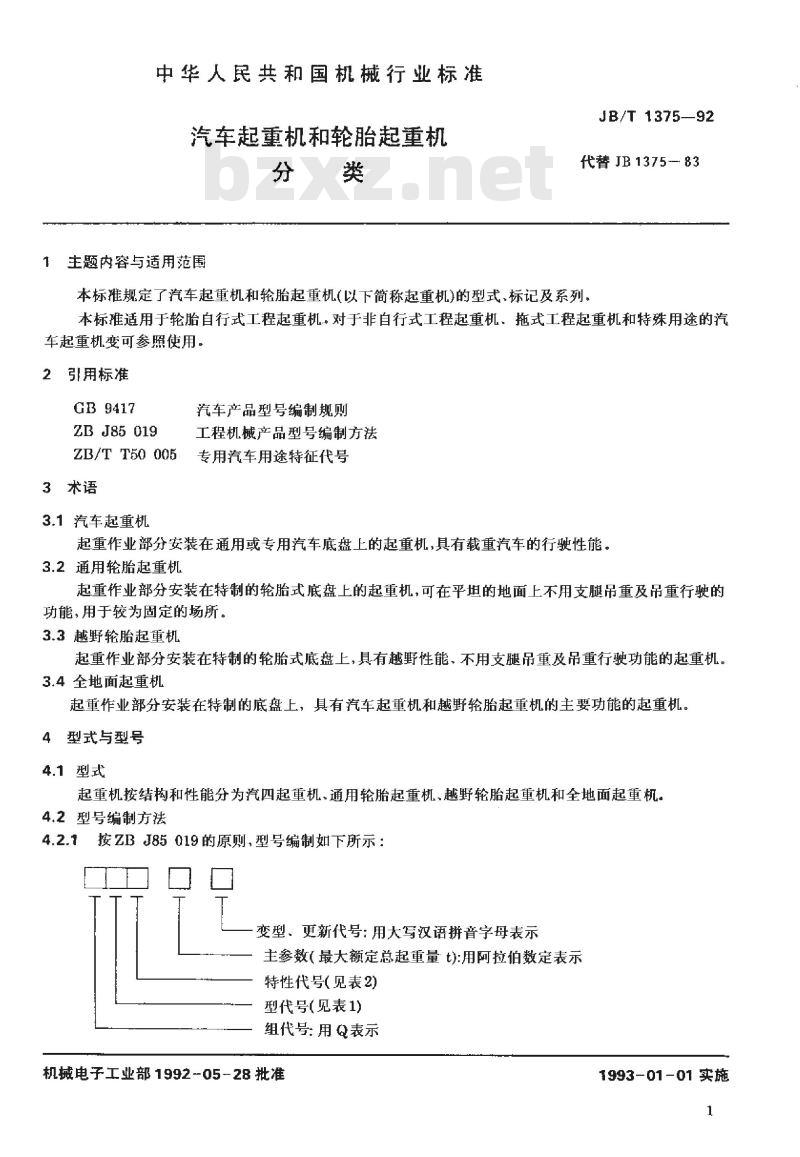

中华人民共和国机械行业标准
汽车起重机和轮胎起重机
分　类
主题内容与适用范围
JB/T1375—92
代替JB1375—83
本标推规定了汽车起重机和轮胎起重机(以下简称起重机)的型式，标记及系列。本标准适用于轮胎自行式工程起重机对于非自行式工程起重机、拖式工程起重机和特殊用途的汽车起重机变可参照使用。
2引用标准
GB 9417
ZB J85 019
ZB/T T50 005
3术语
3.1汽车起重机
汽车产品型号编制规则
工程机械产品型号编制方法
专用汽车用途特征代号
起重作业部分安装在通用或专用汽车底盘上的起重机，具有载重汽车的行驶性能。3.2通用轮胎起重机
起重作业部分安装在特制的轮胎式底盘上的起重机，可在平坦的地面上不用支腿吊重及吊重行驶的功能，用于较为固定的场所。
3.3越野轮胎起重机
起重作业部分安装在特制的轮胎式底盘上，具有越野性能、不用支腿吊重及吊重行驶功能的起重机。3.4全地面起重机
起重作业部分安装在特制的底盘上，具有汽车起重机和越野轮胎起重机的主要功能的起重机。4型式与型号
4.1型式
起重机按结构和性能分为汽四起重机、通用轮胎起重机、越野轮胎起重机和全地面起重机。4.2型号编制方法
4.2.1按ZBJ85019的原则，型号编制如下所示：变型、更新代号：用大写汉语拼音字母表示主参数（最大额定总起重量：t)：用阿拉伯数定表示特性代号（见表2)
型代号（见表1）
组代号：用Q表示
机械电子工业部1992-05-28批准1993-01-01实施
型代号
特性代号
JB/T 1375-92
汽车起重机
通用轮胎起重机
越野轮胎起重机
全地面起重机

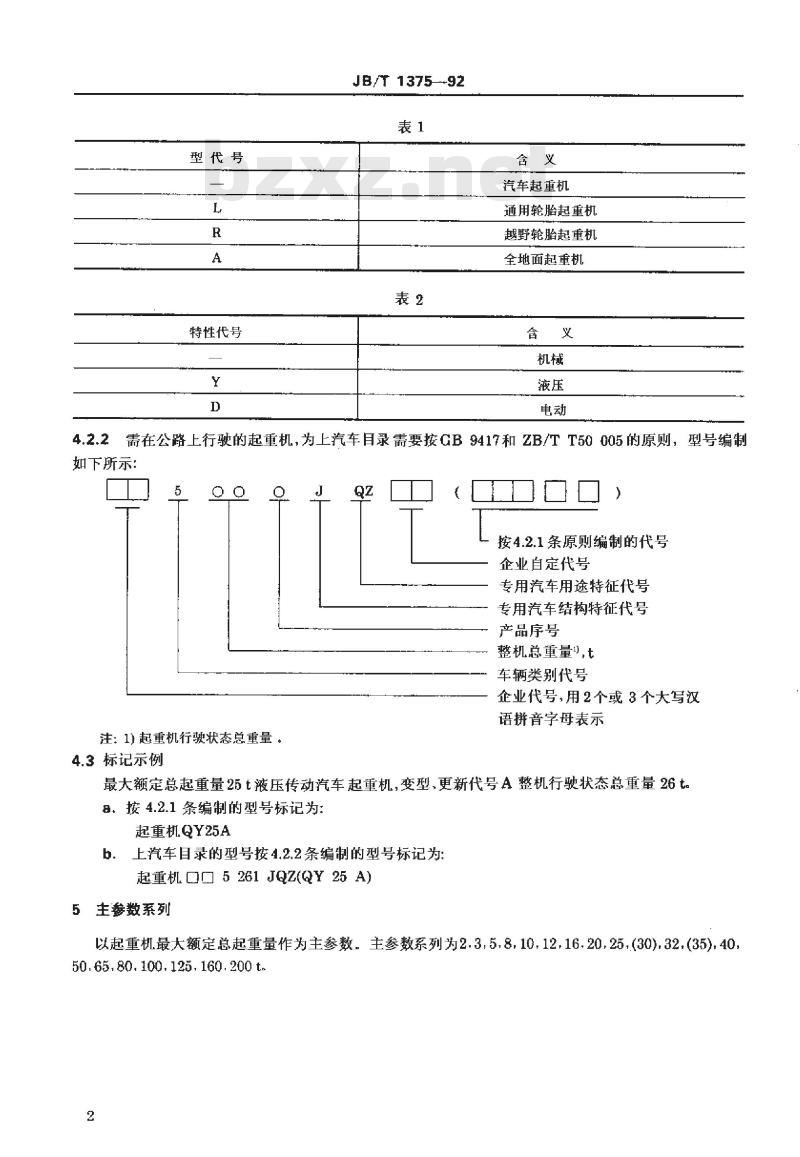

4.2.2需在公路上行驶的起重机，为上汽车目录需要按GB9417和ZB/TT50005的原则，型号编制如下所示：
注：1）起重机行驶状态总重量。4.3标记示例
按4.2.1条原则编制的代号
企业自定代号
专用汽车用途特征代号
专用汽车结构特征代号
产品序号
整机总重量\，t
车辆类别代号
企业代号，用2个或3个大写汉
语拼音字母表示
最大额定总起重量25t液压传动汽车起重机，变型，更新代号A整机行驶状态总重量26t8．按4.2.1条编制的型号标记为：起重机QY25A
上汽车目录的型号按4.2.2条编制的型号标记为：起重机5261JQZ(QY25A)
5主参数系列
以起重机最大额定总起重量作为主参数。主参数系列为2.3.5，8，10.12.16.20,25.30).32.(35)，4050.65.80.100.125.160.200t.
汽车起重机基本参数
汽车起重要基本参数见表A1。
最大额定
总起重量
最小额定
JB/T 137592

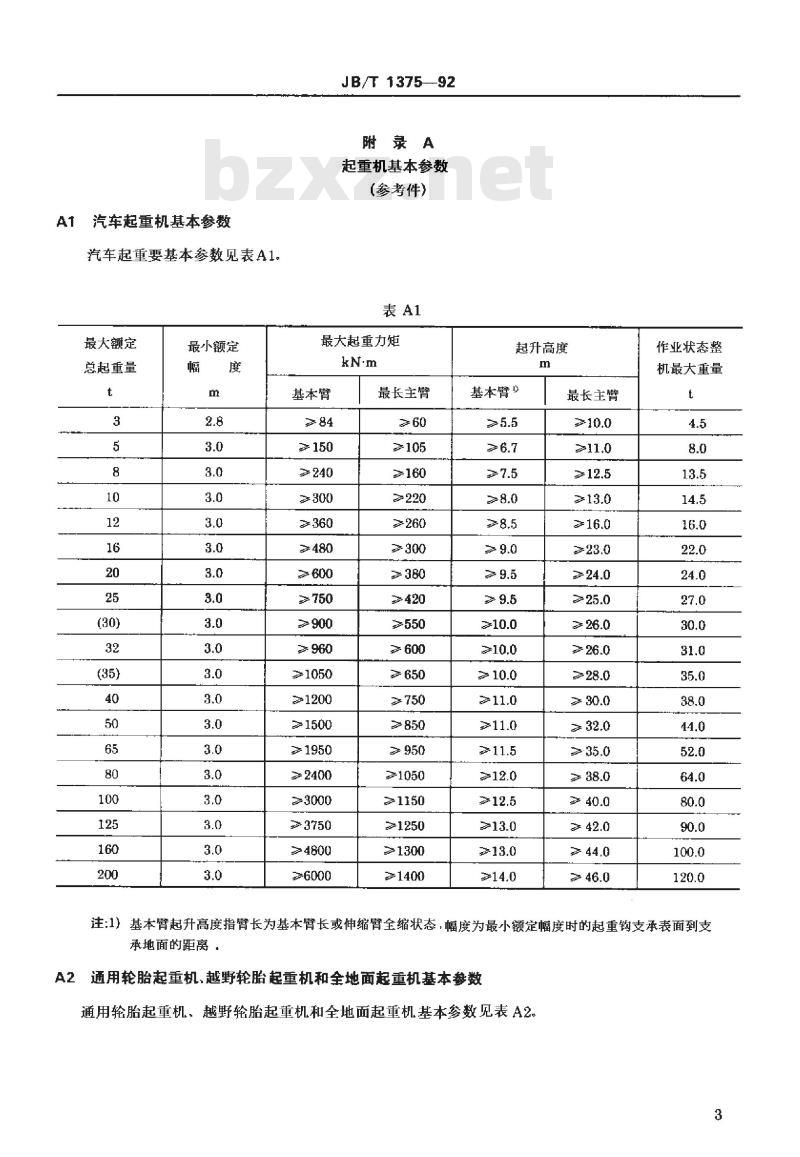

附录A
起重机基本参数
(参考件)
最大起重力矩
基本臂
≥150
≥240
≥900
≥ 960
≥1200
≥1500
≥1950
≥3000
≥4800
≥6000
最长主臂
≥160
≥220
≥260
≥420
≥550
≥ 600
≥650
≥750
≥850
≥ 950
≥1150
≥1250
≥1300
≥1400
起升高度
基本臂》
最长主臂
作业状态整
机最大重量
注：1）基本臂起升高度指臂长为基本臂长或伸缩臂全缩状态，幅度为最小额定幅度时的起重钩支承表面到支承地面的距离

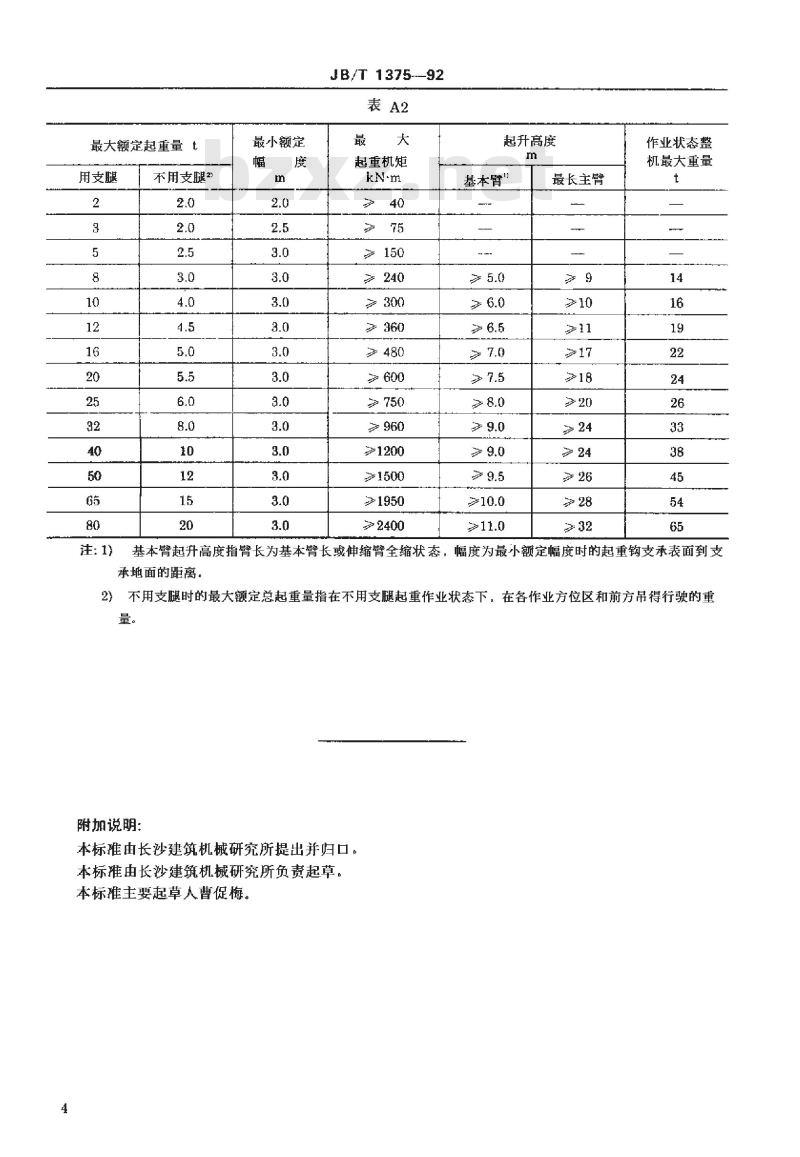

A2通用轮胎起重机、越野轮胎起重机和全地面起重机基本参数通用轮胎起重机，越野轮胎起重机和全地面起重机基本参数见表A2、3
最大额定起重量t
用支腿
注：1)
不用支腿2
最小额定
JB/T1375--92
起重机矩
≥1200
起升高度
基本臂\
最长主臂
作业状态整
机最大重量
基本臂起升高度指臂长为基本臂长或伸缩臂全缩状态，幅度为最小额定幅度时的起重钩支承表面到支承地面的距离，
不用支腿时的最大额定总起重量指在不用支腿起重作业状态下，在各作业方位区和前方吊得行驶的重2)www.bzxz.net
附加说明：
本标雅由长沙建筑机械研究所提出并归口。本标推由长沙建筑机械研究所负责起草。本标雅主要起草人曹促梅。
硚人民
机械行业标雅
汽车起重机和轮胎起重机
JB/T 1375—92
机械电子工业部机械标准化研究所出版发行机械电子工业部机械标准化研究所印刷（北京8144信箱邮编100081）
版权专有不得翻印
字数8,000
1/16印张1/2
开本880×1230
1992年10刀第一版1992年10月第一次印刷印数00,001—500定价1.60元
编号0977
