【机械行业标准(JB)】 PN250a 螺母型式、尺寸和技术条件

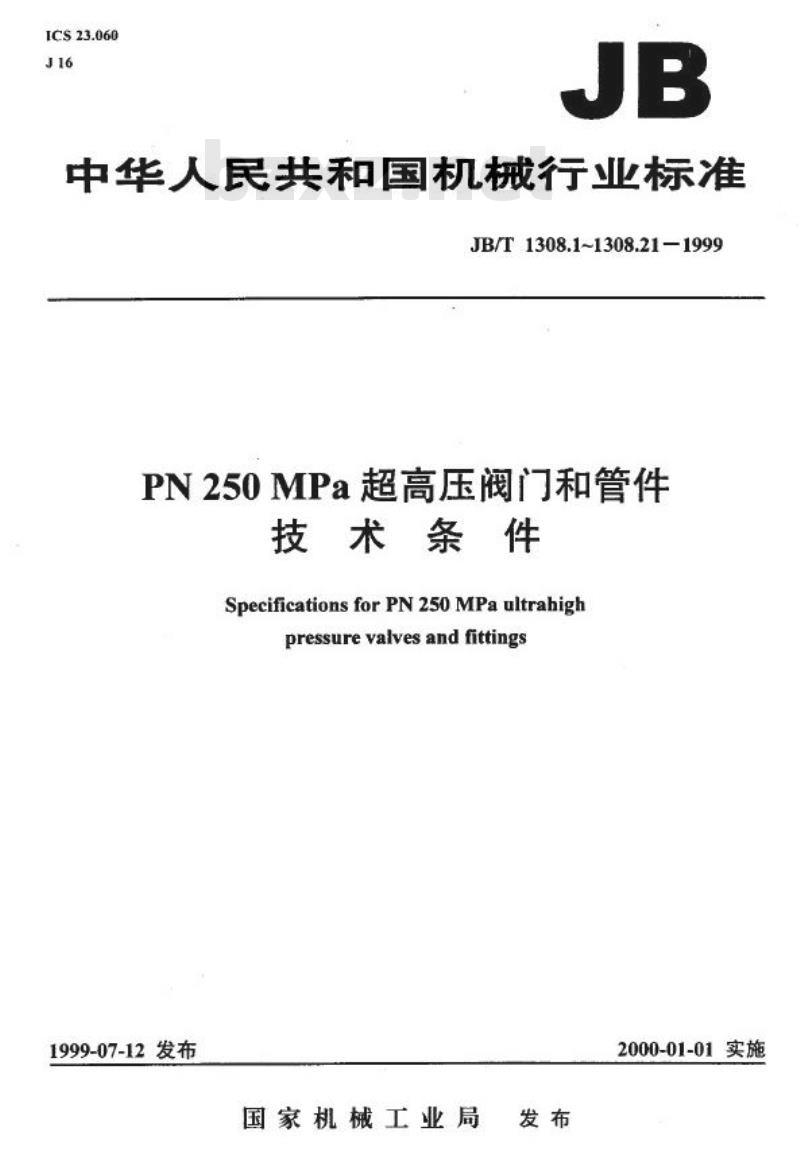

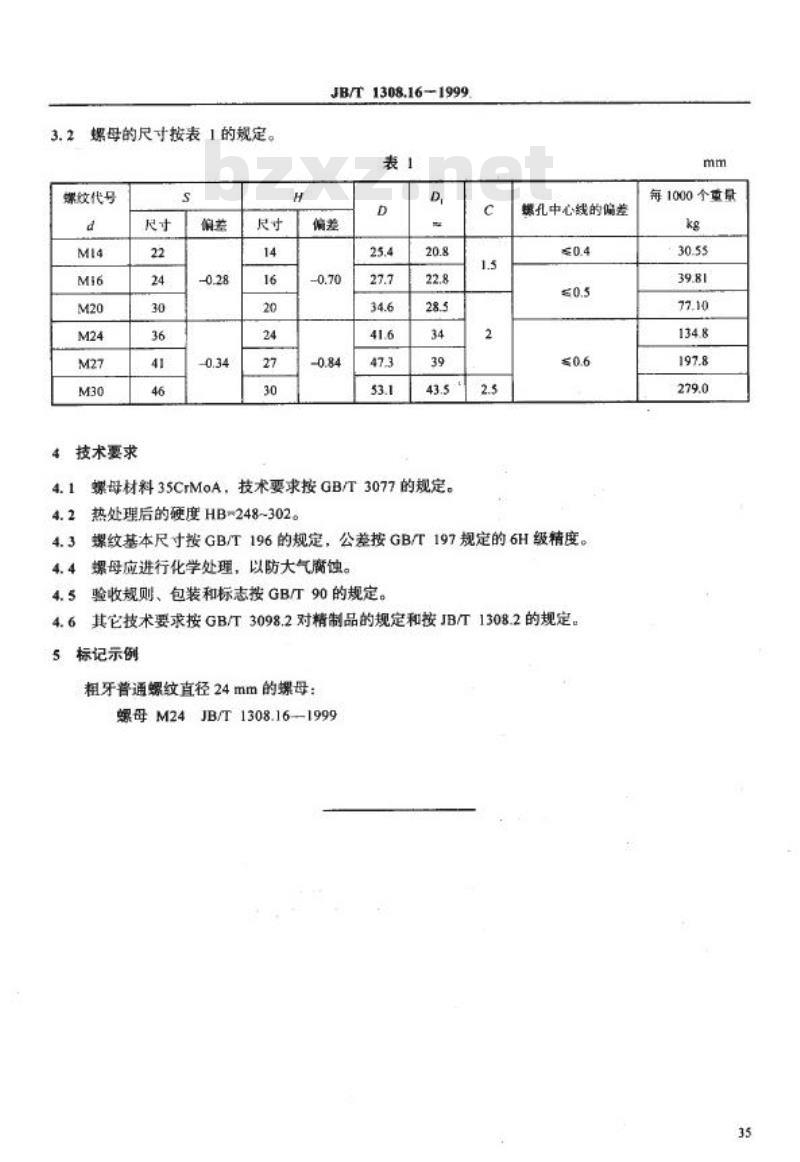

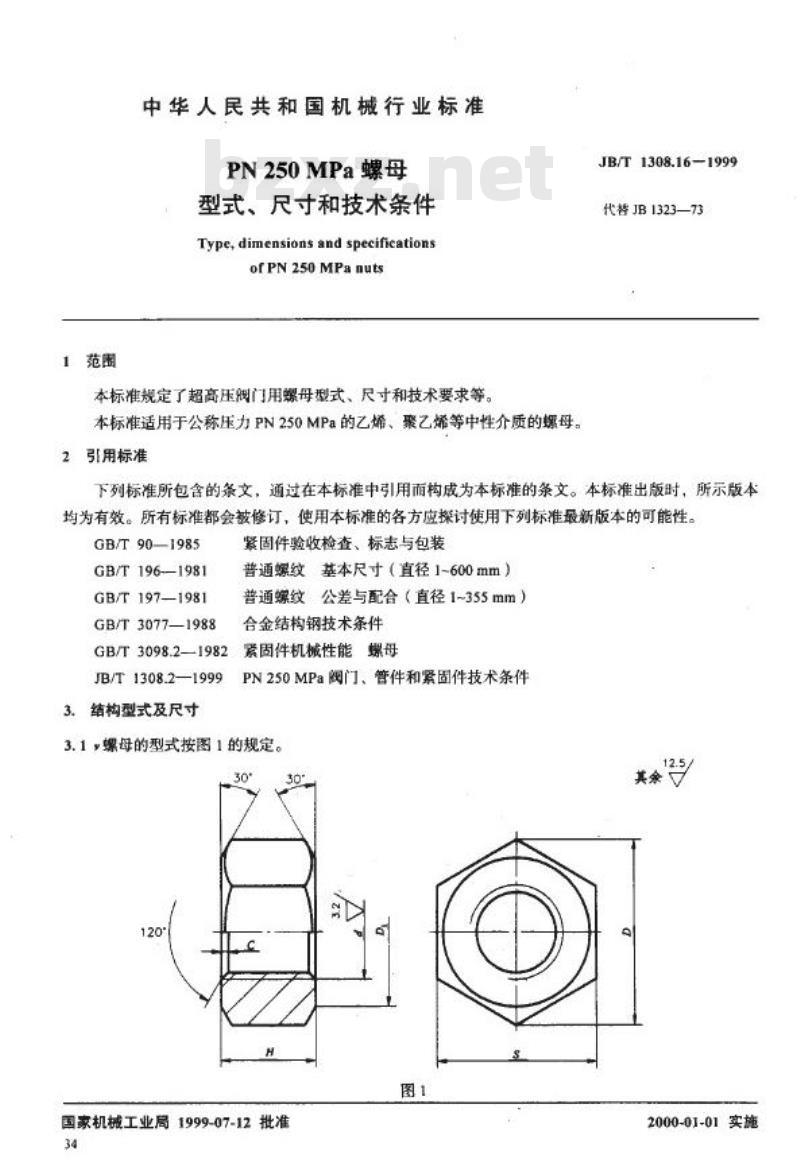

中华人民共和国机械行业标准 JB/T1308.16-1999 PN250MPa超高压阀门和管件螺母技术条件 发布日期：1999-07-12 实施日期：2000-01-01 1 范围 本标准规定了超高压阀门用螺母的型式、尺寸和技术要求等，适用于公称压力PN250MPa的乙烯、聚乙烯等中性介质的螺母。 2 规范性引用文件 下列标准通过在本标准中引用而构成为本标准的条文。所有标准都会被修订，使用本标准的各方应探讨使用下列标准的最新版本。 GB/T 90—1985 GB/T 196—1981 GB/T 197—1981 GB/T 3077—1988 GB/T 3098.2—1982 JB/T 1308.2—1999 3 结构型式及尺寸 3.1 螺母的型式按图1的规定。 3.2 螺母的尺寸按表1的规定。 表1 螺母尺寸 螺纹代号 M14 M16 M20 M24 M27 M30 尺寸 22 24 30 36 41 46 偏差 -0.28 0.34 0.70 0.84 1.5 2.5 4 技术要求 4.1 螺母材料为35CrMoA，技术要求按GB/T3077的规定。 4.2 螺母热处理后的硬度为HB 248~302。 4.3 螺纹基本尺寸按GB/T196的规定，公差按GB/T197规定的6H级精度。 4.4 螺母应进行化学处理，以防大气腐蚀。 4.5 验收规则、包装和标志按GB/T90的规定。 4.6 其它技术要求按GB/T3098.2对精制品的规定和按JB/T1308.2的规定。 5 标记示例 粗牙普通螺纹直径24mm的螺母标记示例： 螺母 M24 JB/T1308.16—1999
