JB/T 1308.13-1999 本标准是对 JB 1320-73《Pg(2500kgf/cm2)法兰型式、尺寸和技术要求》的修订。本标准规定了超高压阀门用法兰型式、尺寸和技术要求等。本标准适用于公称压力 250MPa 的乙烯、聚乙烯等中性介质的法兰。本标准于年月日首次发布。 JB/T 1308.13-1999 PN250a 法兰型式、尺寸和技术条件 JB/T1308.13-1999

标准内容

部分标准内容：

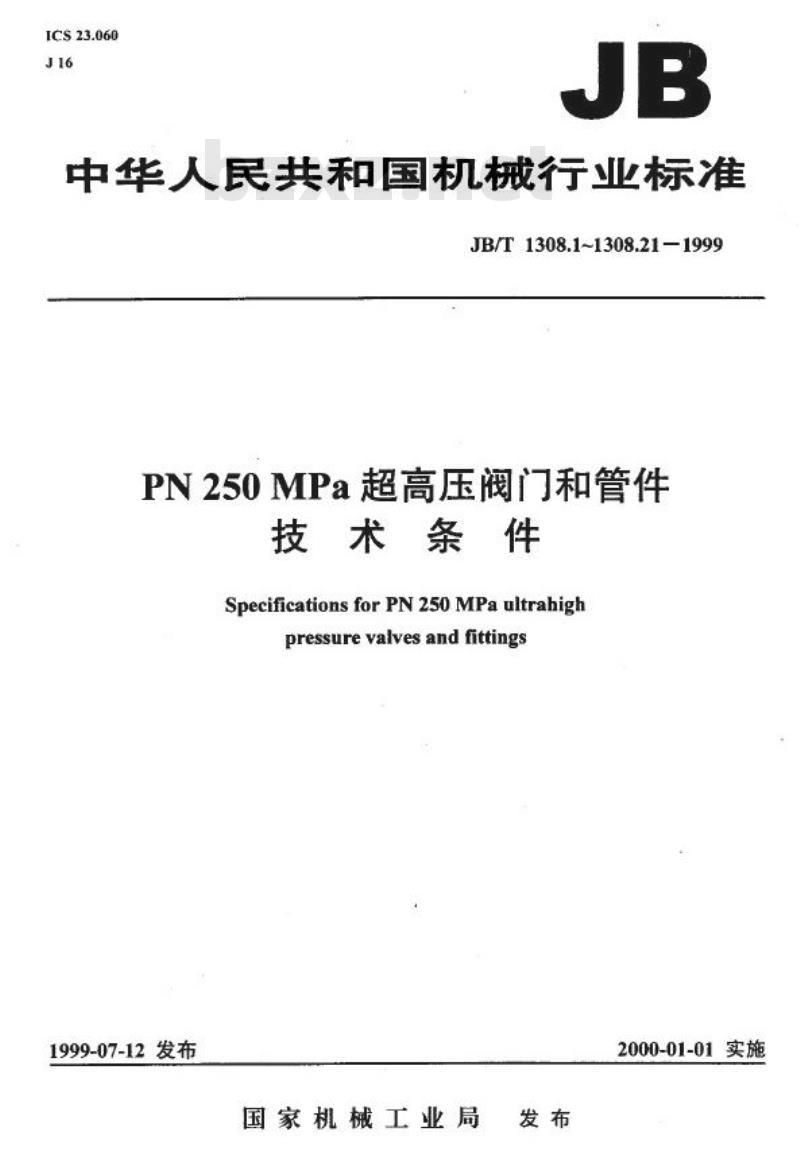

ICS23.060
中华人民共和国机械行业标准
JB/T1308.1~1308.21-1999
PN250MPa超高压阀门和管件
技术条件
Specifications for PN250MPa ultrahighpressurevalvesand fittings
1999-07-12发布
国家机械工业局
2000-01-01实施
中华人民共和国机械行业标准
PN250MPa法兰
型式、尺寸和技术条件
Type, dimensions and specificationsofPN250MPaflanges
本标准规定了超高压阀门用法兰型式、尺寸和技术要求等本标准适用于公称压力PN250MPa的乙烯、聚乙烯等中性介质的法兰，2引用标准
JB/T1308.13—1999
代替JB1320—73
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T 196—1981bZxz.net
GB/T 197—1981
GB/T1804—1992
GB/T3077—1988
JB/T1308.2—1999
3结构型式及尺寸
菩通螺纹基本尺寸（直径1~600mm）普通螺纹公差与配合（直径1-355mm）一般公差线性尺寸的未注公差
合金结构钢技术条件

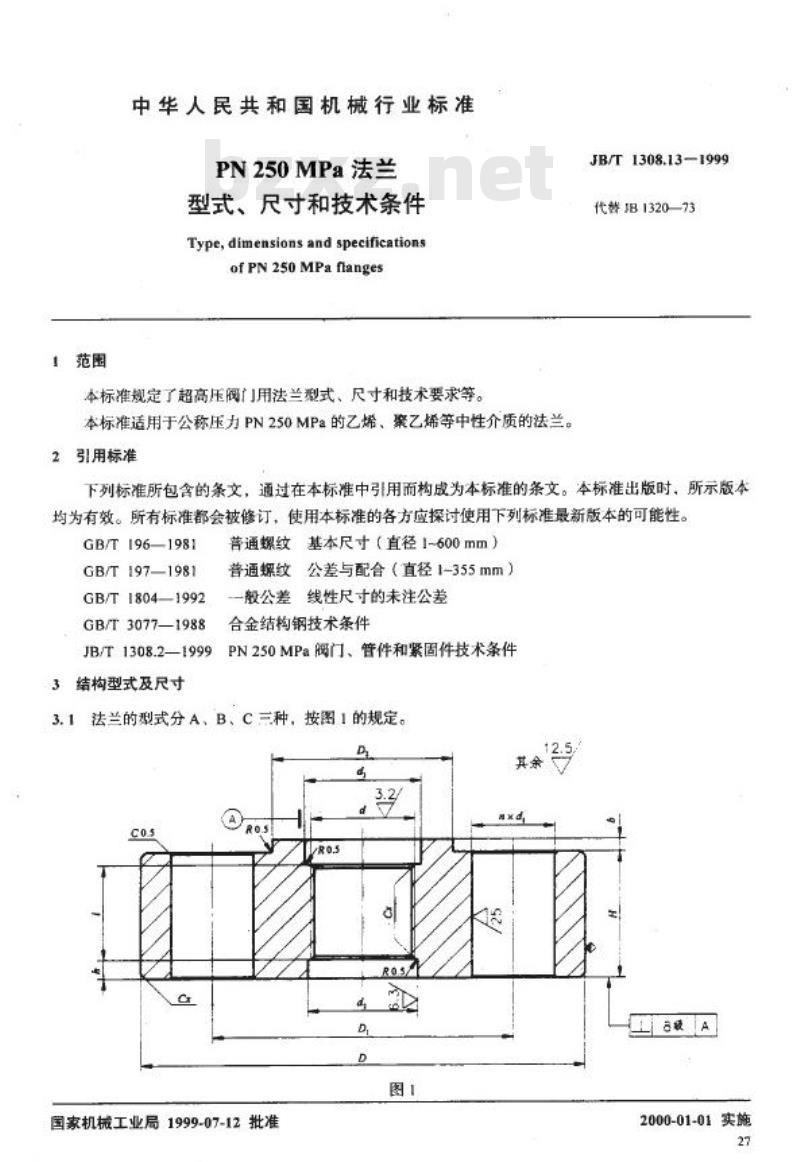

PN250MPa阀门、管件和紧固件技术条件3.1法兰的型式分A、B、C三种，按图1的规定。D
国家机械工业局1999-07-12批准R0.5/
2000-01-01实施

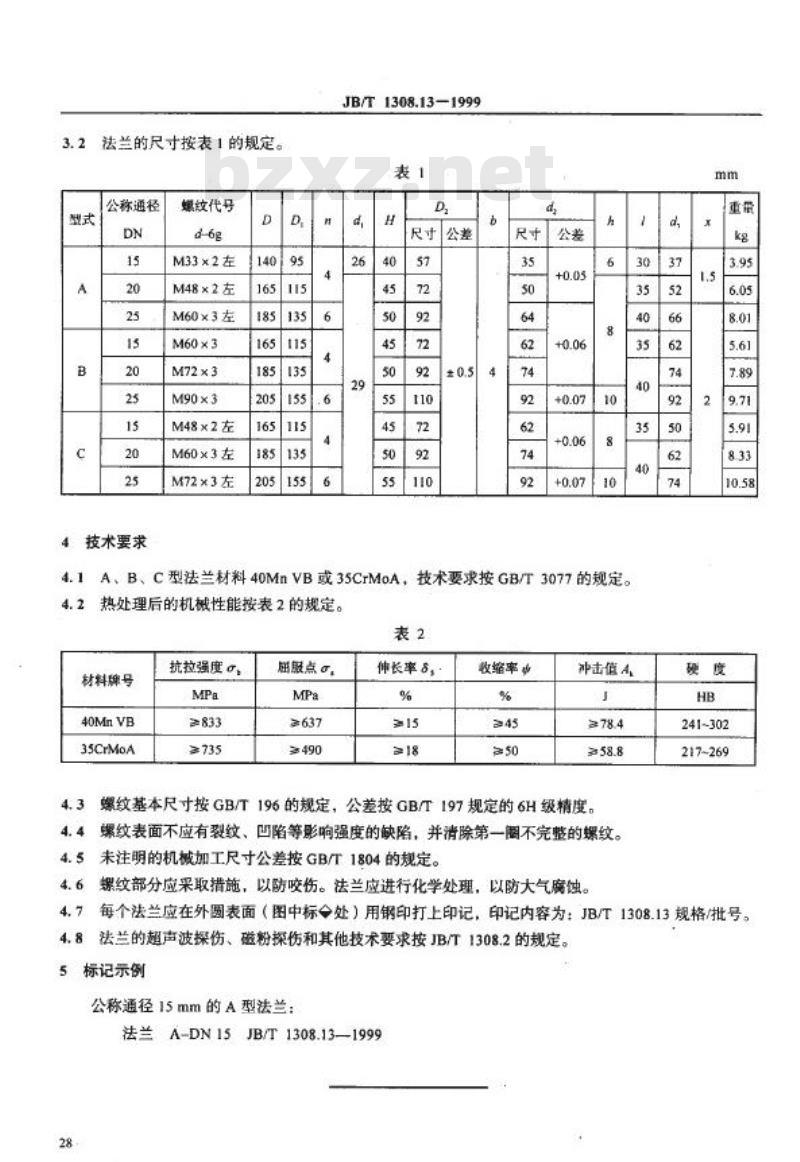

法兰的尺寸按表1的规定。
公称通径
4技术要求
螺纹代号
M33×2左
M48×2左
M60×3左
M60×3
M72×3
M90×3
M48x2左
M60×3左
M72×3左
JB/T1308.131999
4.1A、B、C型法兰材料40MnVB或35CrMoA，技术要求按GB/T3077的规定。热处理后的机械性能按表2的规定。4.2
材料牌号
40MnVB
35CrMoA
抗拉强度。，
≥735
屈服点。，
≥637
≥490
伸长率5，
收缩率$
冲击值A,
螺纹基本尺寸按GB/T196的规定，公差按GB/T197规定的6H级精度，螺纹表面不应有裂纹、凹陷等影响强度的缺陷，并清除第一圈不完整的螺纹。未注明的机械加工尺寸公差按GB/T1804的规定。4.5
螺纹部分应采取措施，以防咬伤。法兰应进行化学处理，以防大气廖蚀。4.6
241~302
217-269
每个法兰应在外圆表面（图中标个处）用钢印打上印记，印记内容为：JB/T1308.13规格/批号。4.7
法兰的超声波探伤、磁粉探伤和其他技术要求按JB/T1308.2的规定。4.8
标记示例
公称通径15mm的A型法兰：
法兰A-DN15JB/T1308.13—1999
