【机械行业标准(JB)】 PN250a 内外螺套型式、尺寸和技术条件

本网站发布时间： 1999-07-12 15:00:00

JB/T1308.11-1999
现行
　点击下载此标准

基本信息

标准号：
JB/T 1308.11-1999
标准名称：
PN250a 内外螺套型式、尺寸和技术条件
标准类别：
机械行业标准(JB)
英文名称：
PN250a Internal and external threaded sleeve types, dimensions and technical requirements
标准状态：
现行
发布日期：
1999-07-12
实施日期：
2000-01-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
48.43 KB

手机扫码下载更方便

标准分类号

标准ICS号：
流体系统和通用件>>23.060阀门
中标分类号：
机械>>通用零部件>>J16阀门

关联标准

替代情况：
JB 1318-1973

出版信息

页数：
2 页
标准价格：
8.0 元

其他信息

相关标签：
内外螺套尺寸技术

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

JB/T 1308.11-1999 JB/T 1308.11-1999 PN250a 内外螺套型式、尺寸和技术条件 JB/T1308.11-1999

标准内容

部分标准内容：

中华人民共和国机械行业标准

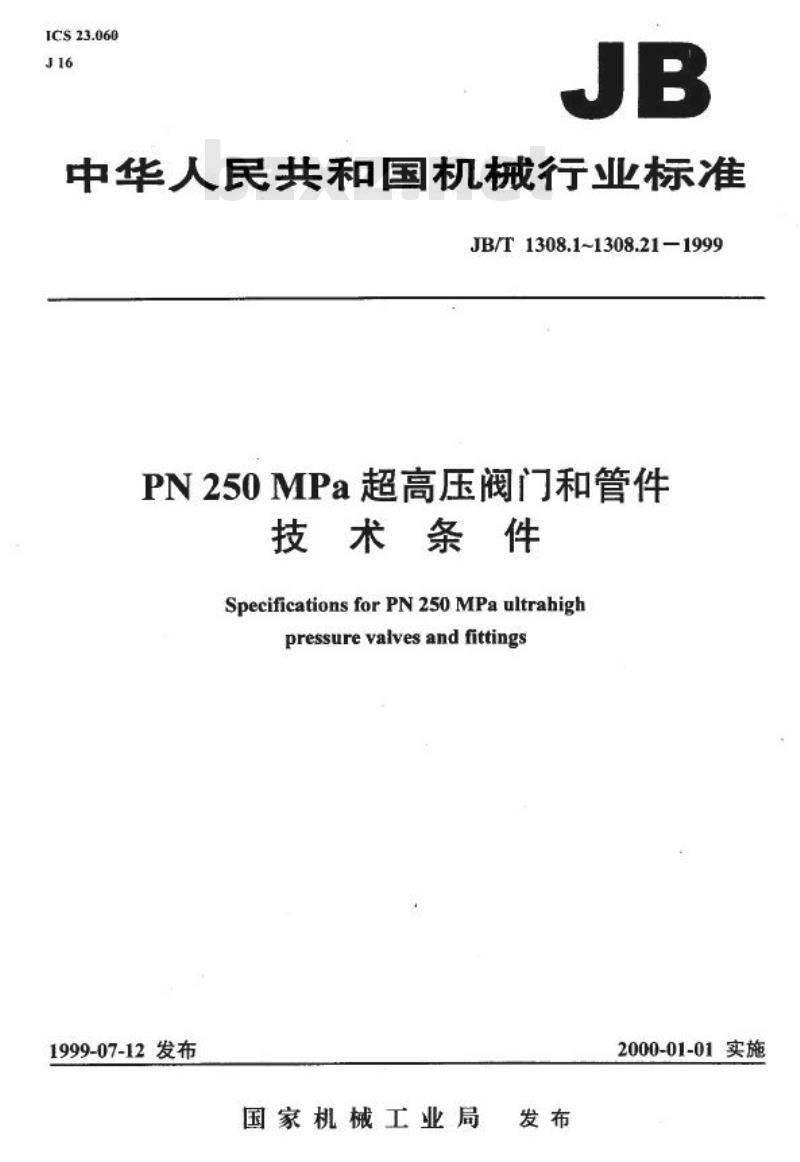

JB/T1308.1-1999 PN250MPa超高压阀门和管件技术条件
发布日期：1999-07-12
实施日期：2000-01-01

1 范围
本标准规定了PN250MPa超高压阀门用内外螺套的型式、尺寸和技术要求等。适用于公称压力PN250MPa的乙烯、聚乙烯等中性介质的内外螺套。

2 规范性引用文件
下列标准通过在本标准中引用而构成为本标准的条文。所有标准都会被修订，使用本标准的各方应探讨使用下列标准的最新版本。

GB/T 196-1981 普通螺纹基本尺寸（直径1~600mm）
GB/T 197-1981 普通螺纹公差与配合（直径1~355mm）
GB/T 699-1988 优质碳素钢技术条件
GB/T 1804-1992 一般公差线性尺寸的未注公差

3 结构型式及尺寸

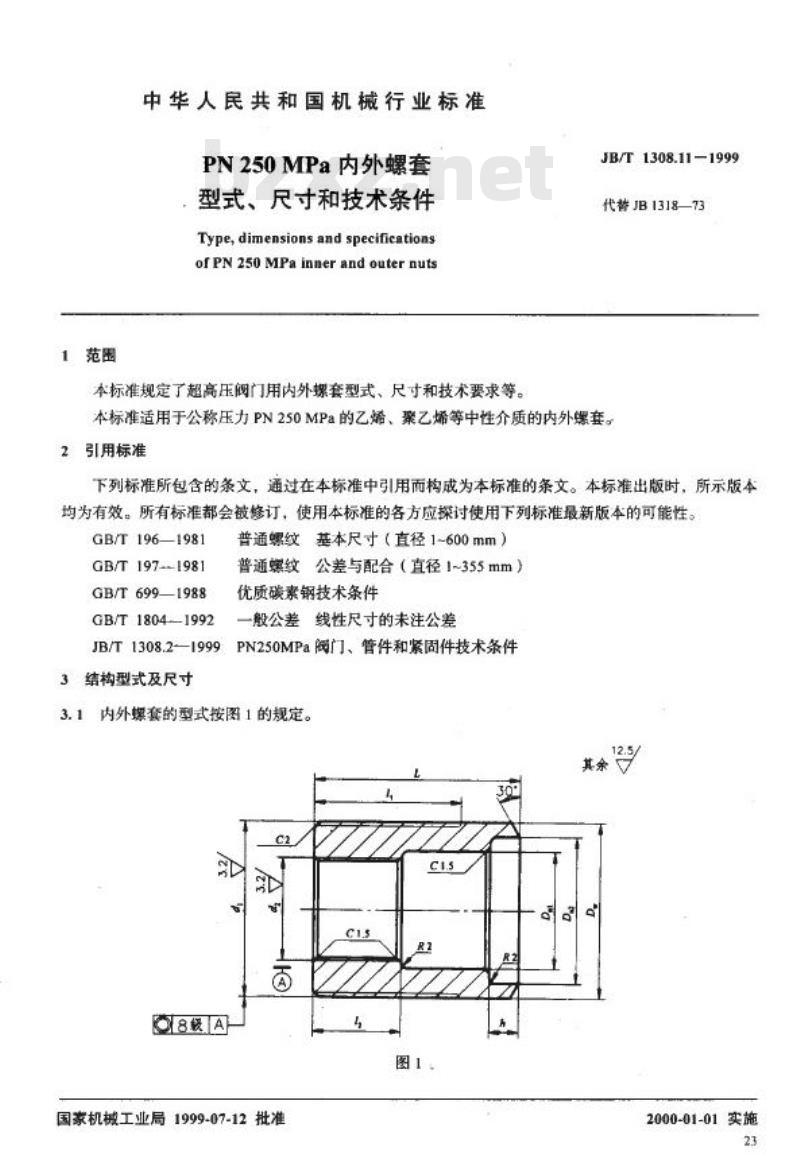

3.1 内外螺套的型式按图1的规定。其余尺寸按表1的规定。
3.2 内外螺套的尺寸按表1的规定。

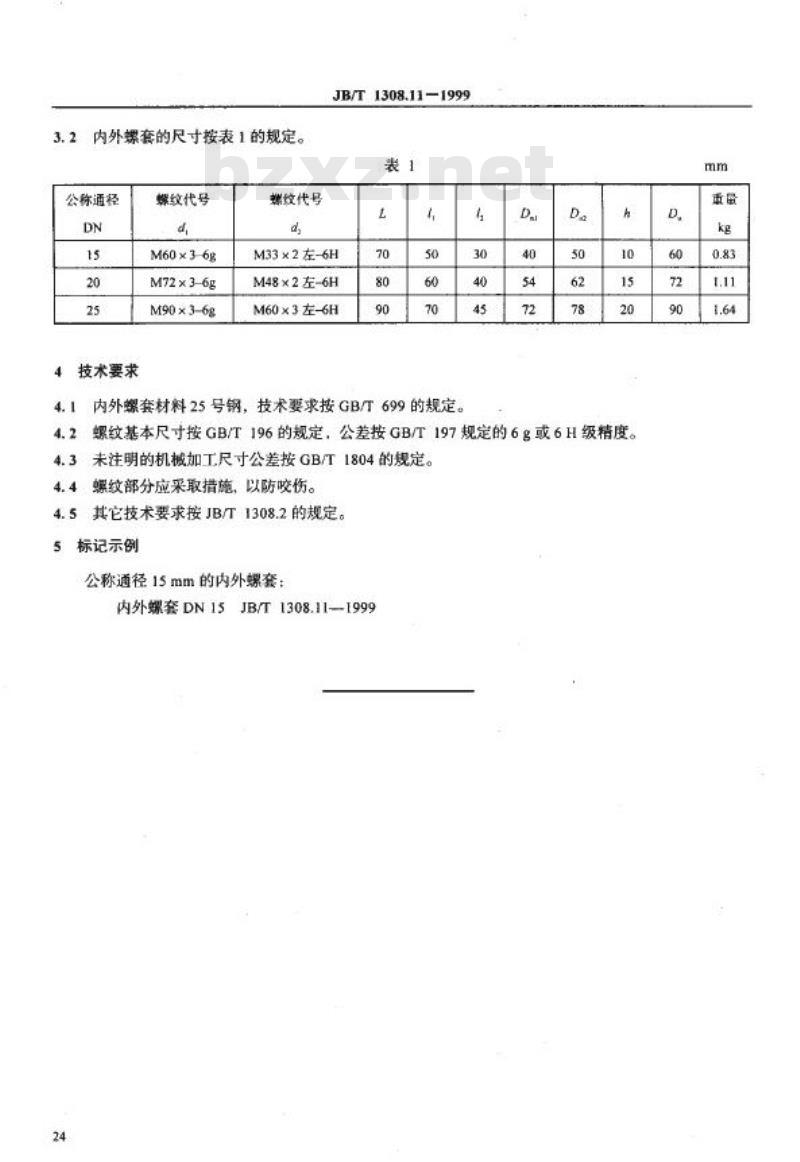

表1 螺纹代号与公称通径对应关系
公称通径DN 15 20 25 30 40 50
技术要求：螺纹代号：M60×3-6g，M72×3-6g，M90×3-6g

4 技术要求
4.1 内外螺套材料为25号钢，技术要求按GB/T 699的规定。
4.2 螺纹基本尺寸按GB/T 196的规定，公差按GB/T 197的6g或6H级精度。
4.3 未注明的机械加工尺寸公差按GB/T 1804的规定。
4.4 螺纹部分应采取措施，以防咬伤。
4.5 其它技术要求按JB/T 1308.2的规定。

5 标记示例
公称通径15mm的内外螺套标记示例：
内外螺套DN15 JB/T1308.11—1999

表2 重量数据：
公称通径15mm的内外螺套重量：0.83kg
公称通径20mm的内外螺套重量：1.11kg
公称通径25mm的内外螺套重量：1.64kg

小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
