【机械行业标准(JB)】 高速渐开线圆柱齿轮箱

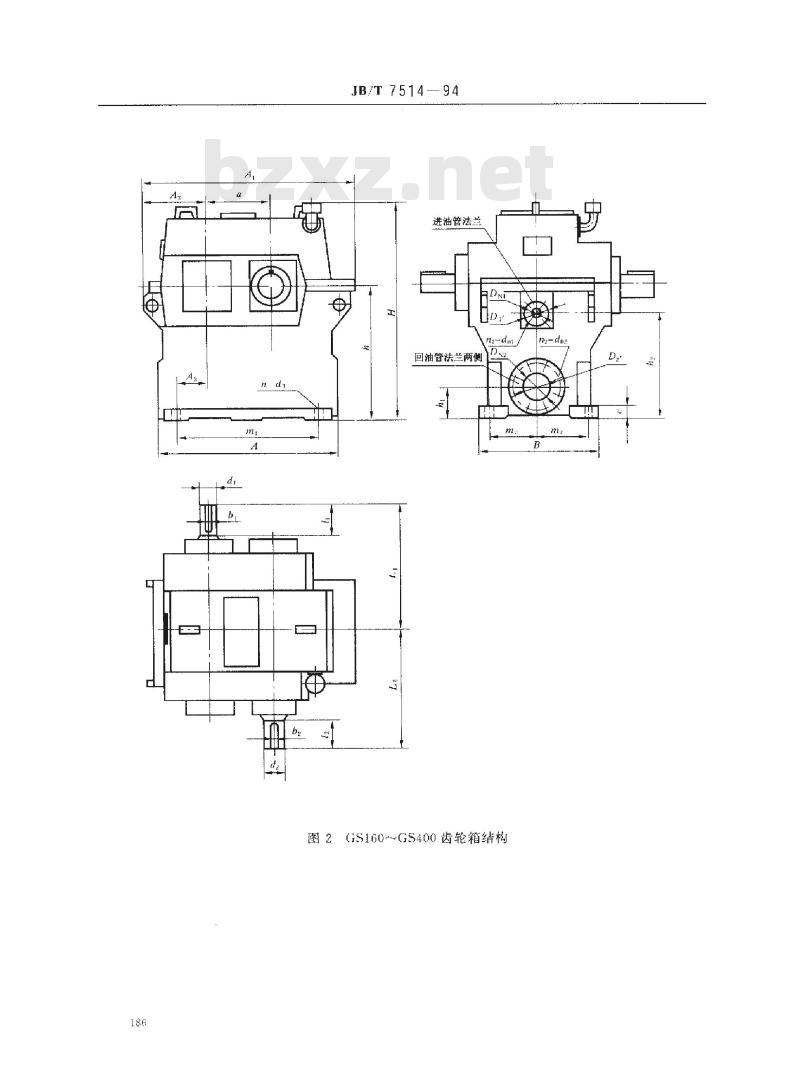

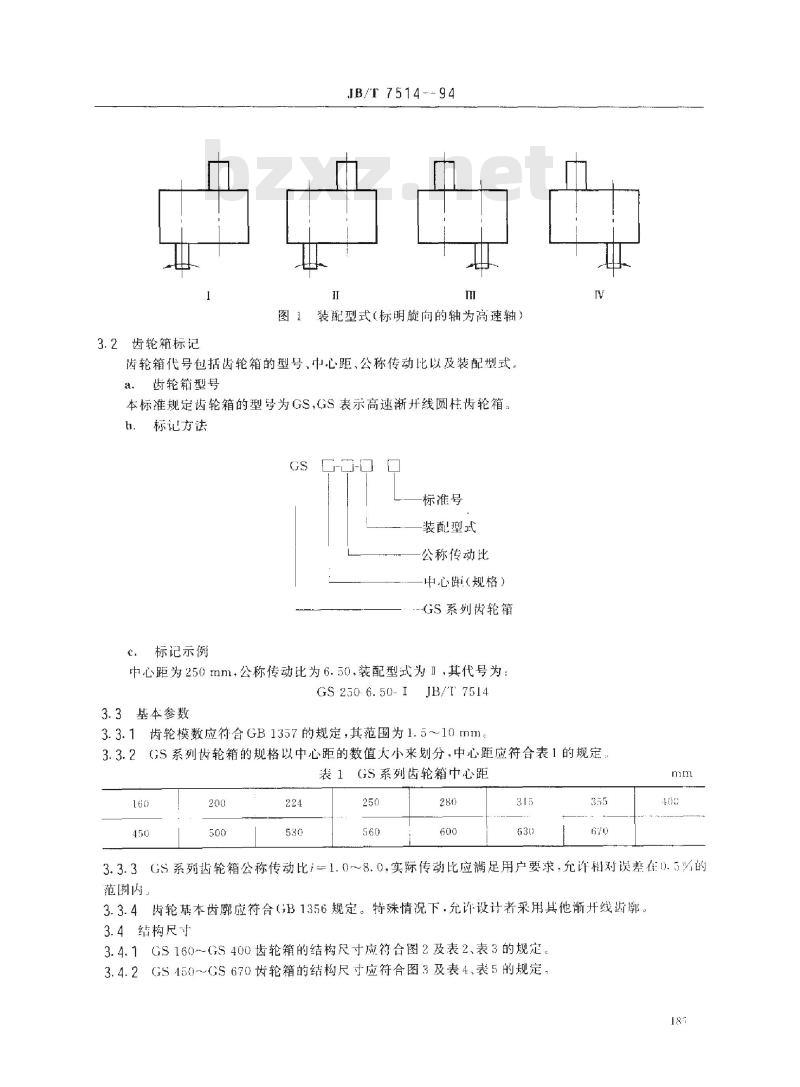

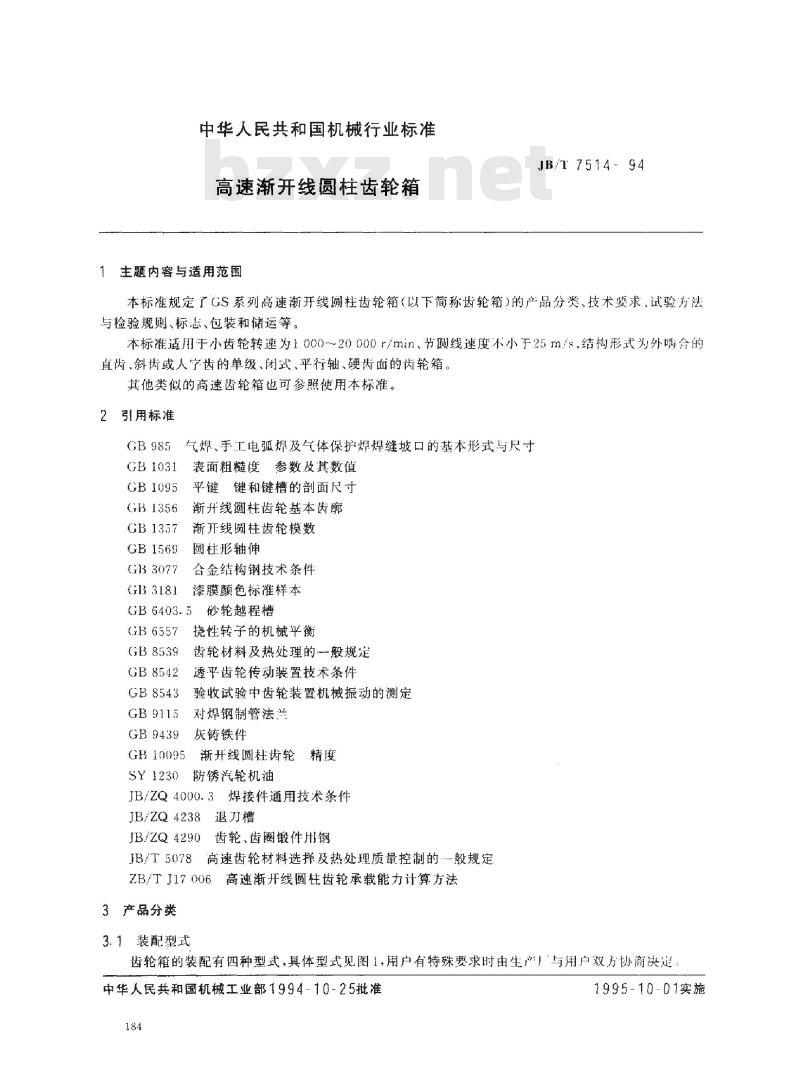

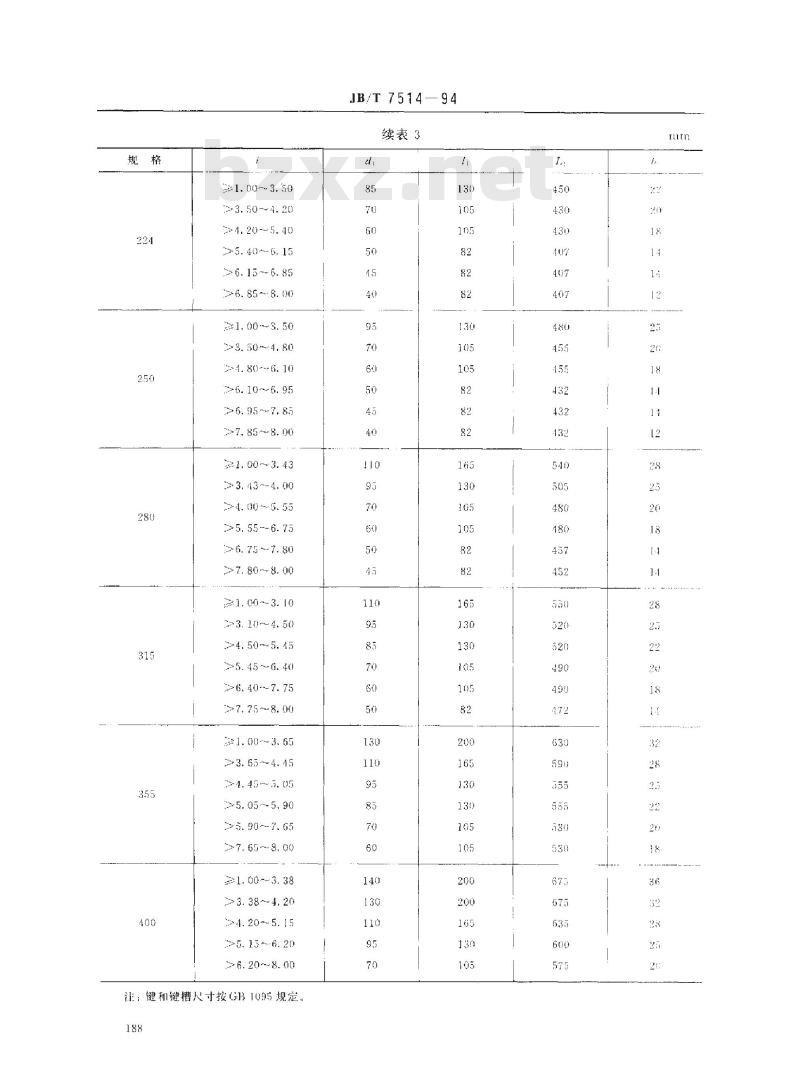

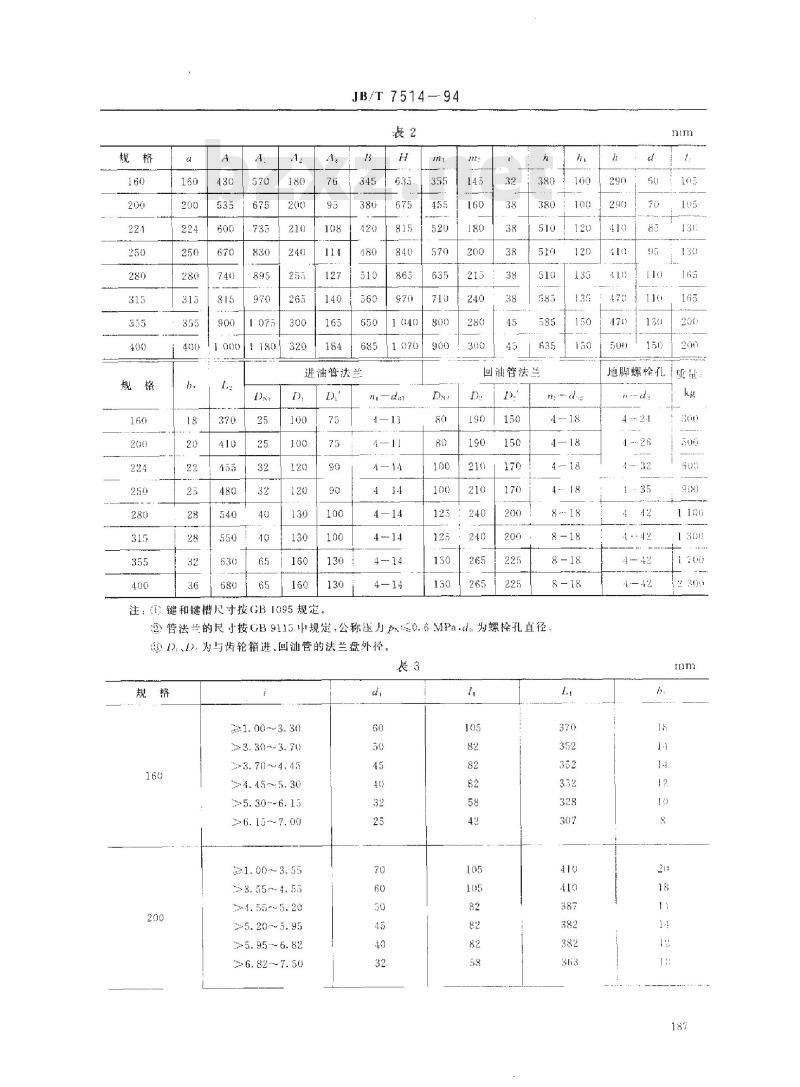

中华人民共和国机械行业标准 高速渐开线圆柱齿轮箱 1 主题内容与适用范围 本标准规定了GS系列高速渐开线圆柱齿轮箱（以下简称齿轮箱）的产品分类，技术要求、试验方法与检验规则、标志、包装和储运等。本标准适用于小齿轮转速为1000~20000r/min，节圆线速度不小于25m/s，结构形式为外合的直齿、斜齿或人字齿的单级、闭合、平行轴、硬齿面的齿轮箱，其他类似的高速齿轮箱也可参照使用本标准。 2 引用标准 本标准引用了以下标准： - CB985 气焊、手工电弧焊及气体保护爆焊缝坡口的基本形式与尺寸 - GB1031，GB1095，GB1356，GB1357，GB1569，GB3077，GB3181 等。 3 产品分类 3.1 装配型式 齿轮箱的装配有四种型式，具体型式见图1。用户有特殊要求时，由生产与用户双方协商决定。 3.2 齿轮箱标记 齿轮箱代号包括齿轮箱的型号、中心距、公称传动比以及装配型式。标记方法如下： GS系列齿轮箱的型号为GS，GS表示高速渐开线圆柱齿轮箱。标记示例：GS250.6.50-I，其中，250为中心距，6.50为公称传动比，I为装配型式。 3.3 基本参数 3.3.1 齿轮模数应符合GB1357的规定，范图为1.5~10mm。 3.3.2 GS系列齿轮箱的规格以中心距的数值大小来划分，中心距应符合表1的规定。 3.4 结构尺寸 3.4.1 GS160-GS400齿轮箱的结构尺寸应符合图2及表2、表3的规定。 3.4.2 GS150-GS670齿轮箱的结构尺寸应符合图3及表4、表5的规定。 注：本标准由中华人民共和国机械工业部于1994年10月25日批准，1995年10月1日实施。
