【机械行业标准(JB)】 PN250a 双头螺柱型式、尺寸和技术条件

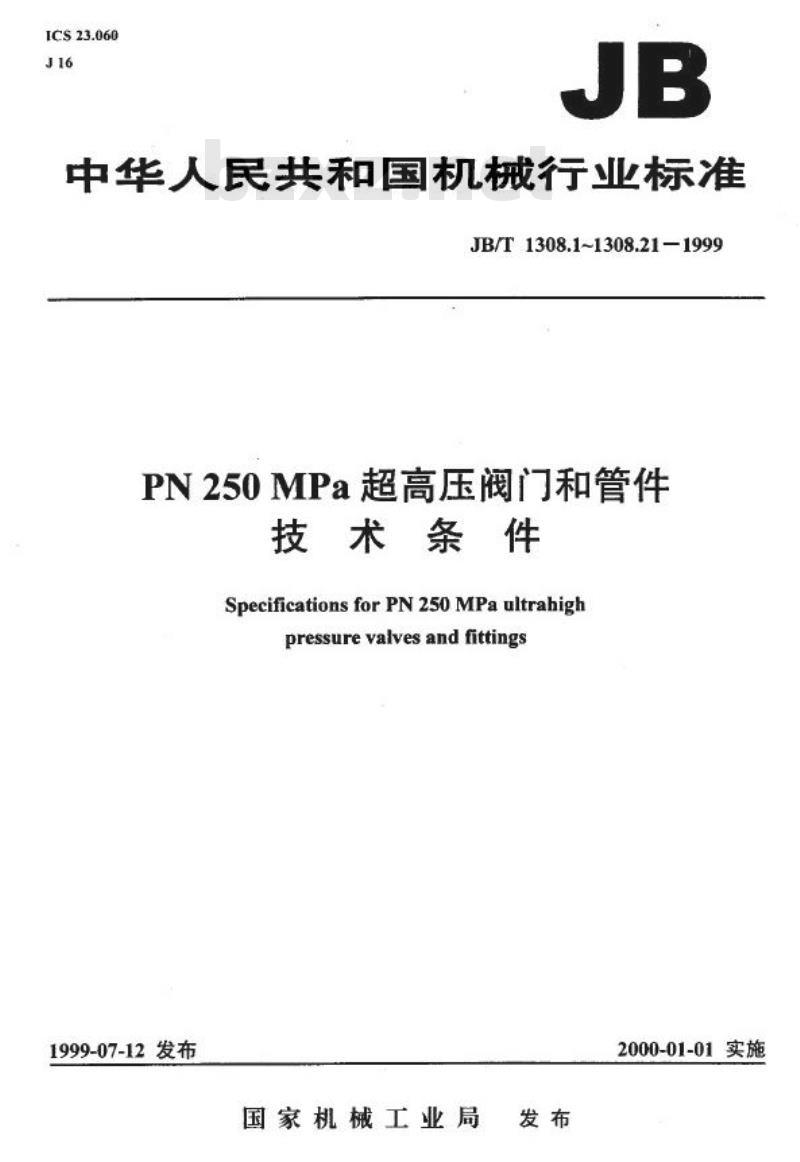

ICS23.060
中华人民共和国机械行业标准
JB/T1308.1~1308.21-1999
PN250MPa超高压阀门和管件
技术条件
SpecificationsforPN250MPaultrahighpressurevalvesandfittings
1999-07-12发布
国家机械工业局wwW.bzxz.Net
2000-01-01实施

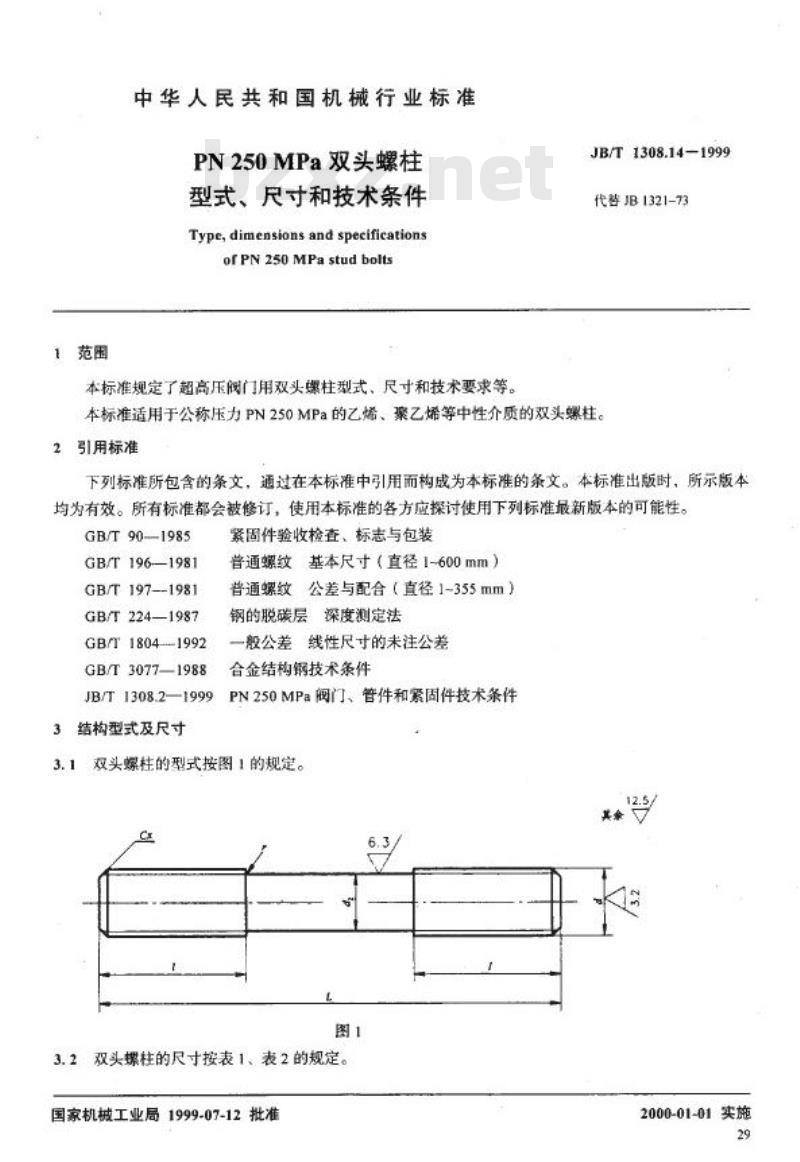

中华人民共和国机械行业标准
PN250MPa双头螺柱
型式、尺寸和技术条件
Type, dimensions and specificationsofPN250MPastudbolts
本标准规定了超高压阀门用双头操柱型式、尺寸和技术要求等。JB/T1308.14—1999
代荐JB132173
本标准适用于公称压力PN250MPa的乙烯、聚乙烯等中性介质的双头螺柱。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T90—1985
GB/T 196—1981
GB/T 197--1981
GB/T 224—1987
GB/T 1804-1992
GB/T 3077—1988
JB/T1308.2—1999
结构型式及尺寸
紧固件验收检查、标志与包装
普通螺纹基本尺寸（直径1-600mm）普通螺纹公差与配合（直径1~355mm）钢的脱碳层深度测定法
一般公差线性尺寸的未注公差
合金结构钢技术条件
PN250MPa阀门、管件和紫固件技术条件3.1双头螺柱的型式按图1的规定。图1

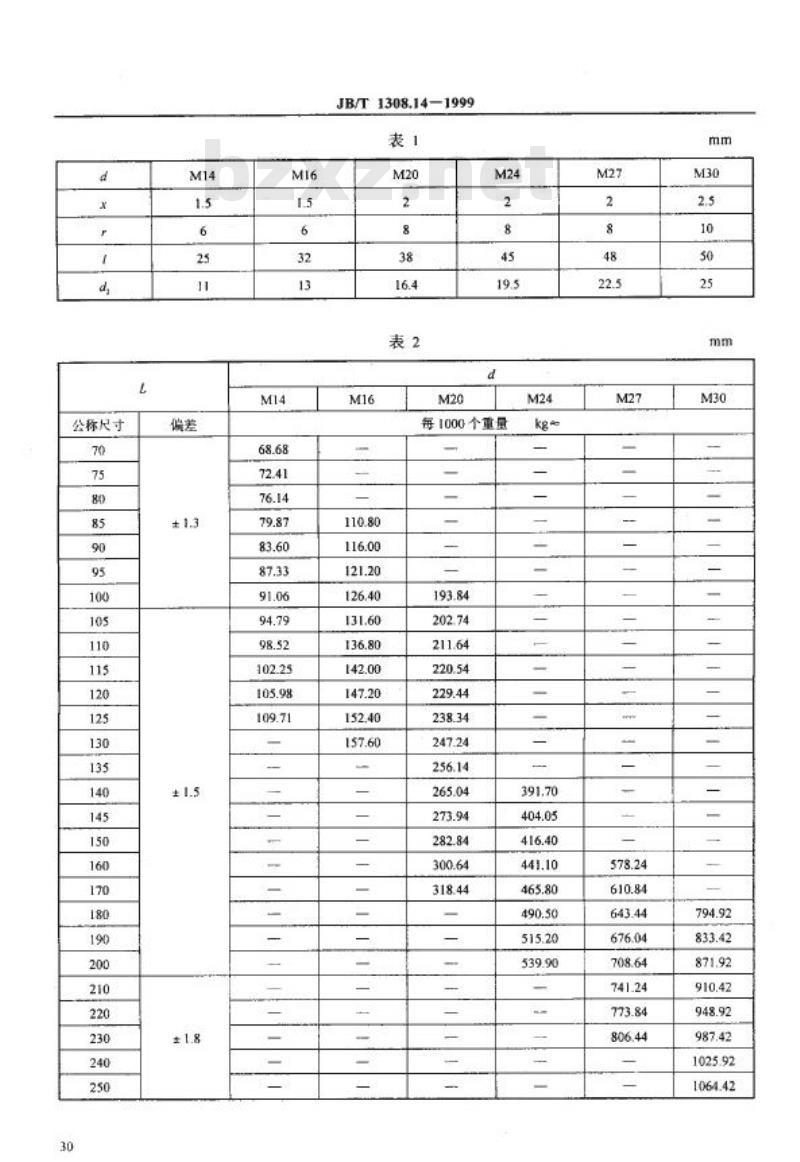

3.2双头螺柱的尺寸按表1、表2的规定。国家机械工业局1999-07-12批准2000-01-01实施
公称尺寸
JB/T 1308.14—1999
每1000个重量

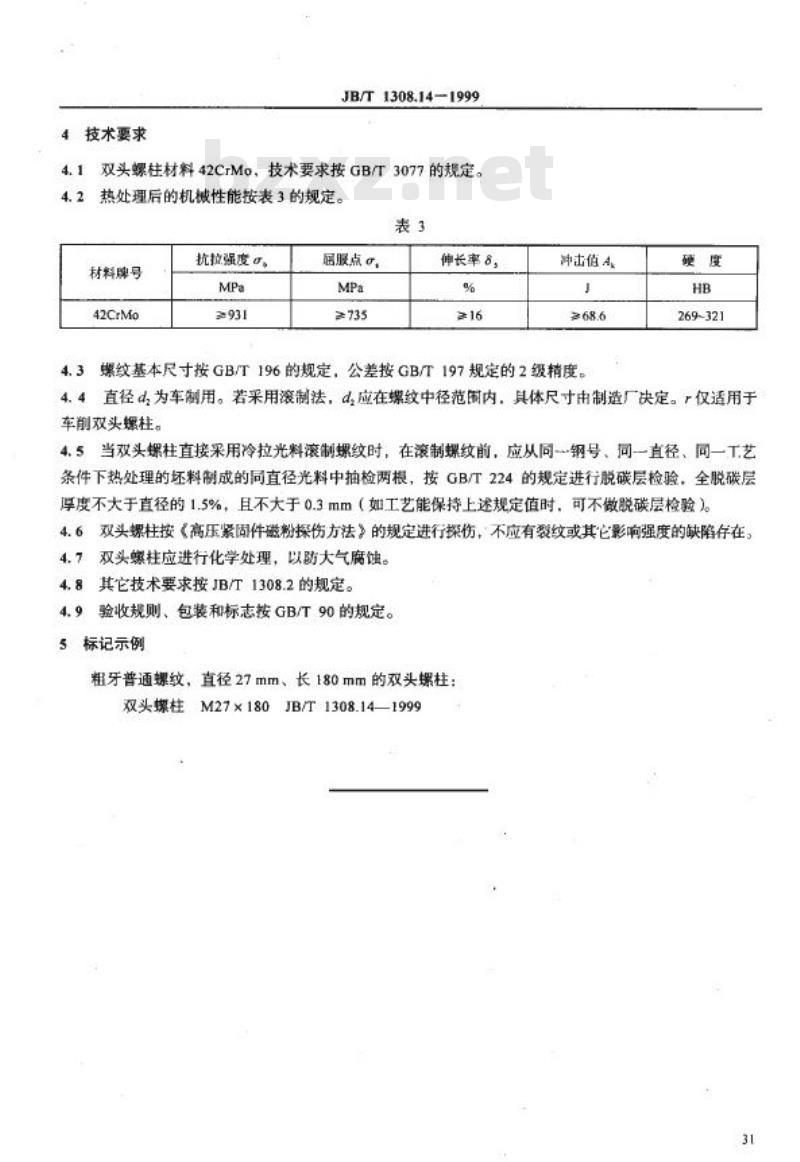

技术要求
JB/T1308.14—1999
4.1双头螺柱材料42CrMo，技术要求按GB/T3077的规定。4.2热处理后的机械性能按表3的规定。表3
材料牌号
42CrMo
抗拉强度。、
瞩服点。、
伸长率8，
冲击值A
4.3螺纹基本尺寸按GB/T196的规定，公差按GB/T197规定的2级精度。硬度
269-321
4.4直径4,为车制用。若采用滚制法，d,应在螺纹中径范围内，具体尺寸由制造厂决定。r仅适用于车削双头螺柱。
4.5当双头螺柱直接采用冷拉光料滚制螺纹时：在滚制螺纹前，应从同-钢号、同一直径、同一工艺条件下热处理的坏料制成的同直径光料中抽检两根，按GB/T224的规定进行脱碳层检验，全脱碳层厚度不大于直径的1.5%，且不大于0.3mm（如工艺能保持上述规定值时，可不做脱碳层检验）4.6双头螺柱按《高压紧固件磁粉探伤方法》的规定进行探伤，不应有裂纹或其它影响强度的缺陷存在。双头螺柱应进行化学处理，以防大气腐蚀。4.73
4.8其它技术要求按JB/T1308.2的规定。4.9验收规则、包装和标志按GB/T90的规定。5
标记示例
粗牙普通螺较，直径27mm、长180mm的双头螺柱：双头螺柱M27×180JB/T1308.14199931
