【机械行业标准(JB)】 PN250a 阶端双头螺柱型式、尺寸和技术条件

本网站发布时间： 1999-07-12 15:00:00

JB/T1308.15-1999
现行
　点击下载此标准

基本信息

标准号：
JB/T 1308.15-1999
标准名称：
PN250a 阶端双头螺柱型式、尺寸和技术条件
标准类别：
机械行业标准(JB)
英文名称：
PN250a Step-end studs, types, dimensions and technical requirements
标准状态：
现行
发布日期：
1999-07-12
实施日期：
2000-01-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
38.02 KB

标准分类号

标准ICS号：
流体系统和通用件>>23.060阀门
中标分类号：
机械>>通用零部件>>J16阀门

关联标准

替代情况：
JB 1322-1973

出版信息

页数：
2 页
标准价格：
8.0 元

其他信息

归口单位：
全国阀门标准化技术委员会
发布部门：
全国阀门标准化技术委员会

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

JB/T 1308.15-1999 本标准是对 JB 1322-73《Pg(2500kgf/cm2)阶端双头螺柱型式、尺寸和技术要求》的修订。本标准规定了超高压阀门用阶端双头螺柱型式、尺寸和技术要求等。本标准适用于公称压力 250MPa 的乙烯、聚乙烯等中性介质的阶端双头螺柱。本标准于年月日首次发布。 JB/T 1308.15-1999 PN250a 阶端双头螺柱型式、尺寸和技术条件 JB/T1308.15-1999

标准内容

部分标准内容：

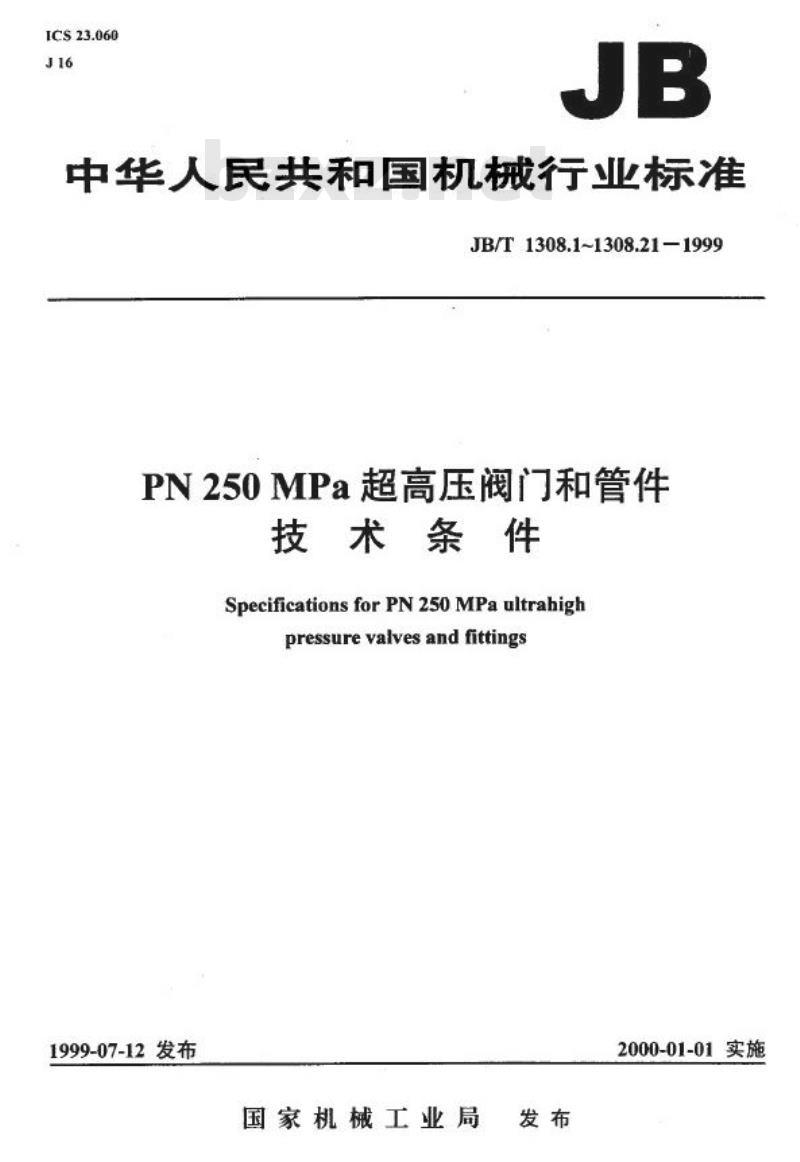

ICS23.060
中华人民共和国机械行业标准
JB/T1308.1~1308.21-1999
PN250MPa超高压阀门和管件
技术条件
SpecificationsforPN250MPaultrahighpressurevalvesandfittings
1999-07-12发布
国家机械工业局
2000-01-01实施

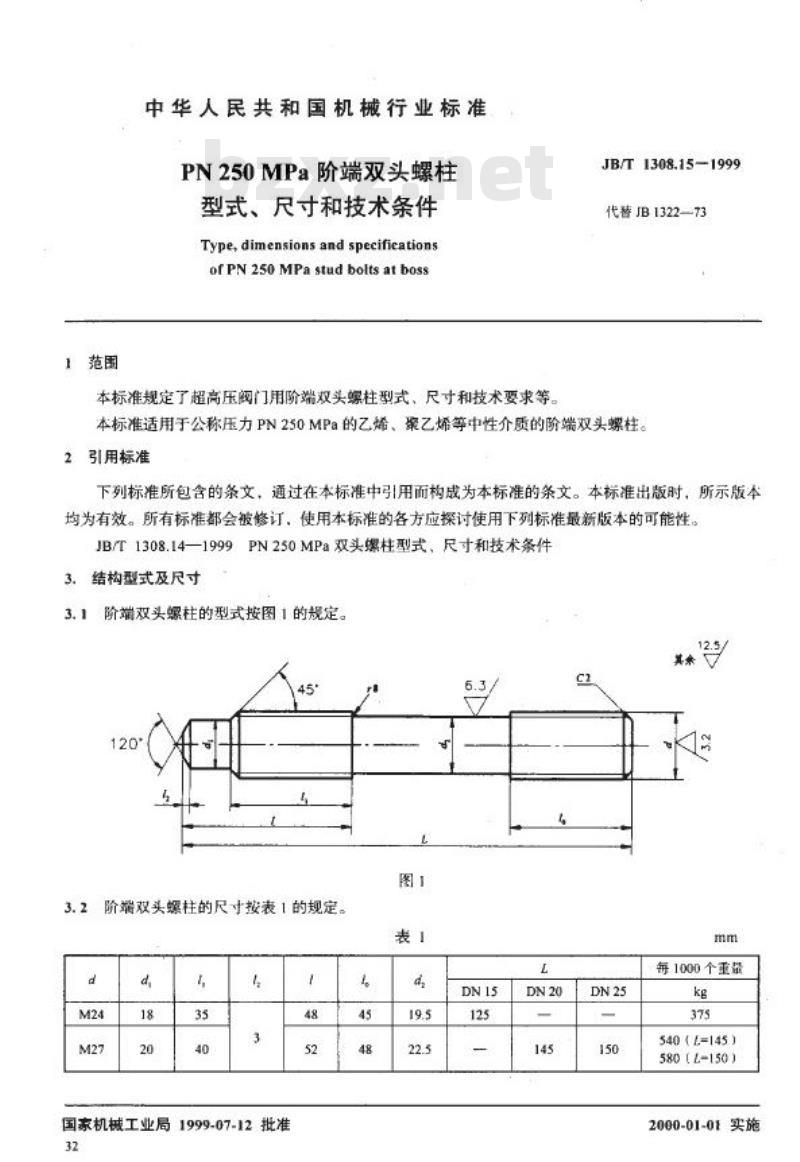

1范围
中华人民共和国机械行业标准
PN250MPa阶端双头螺柱
型式、尺寸和技术条件
Type, dimensions and specificationsof PN 250 MPa stud bolts at boss本标准规定了超高压阀门用阶端双头娠柱型式、尺寸和技术要求等。JB/T1308.15-1999
代替JB132273Www.bzxZ.net
本标准适用于公称压力PN250MPa的乙烯、聚乙烯等中性介质的阶端双头螺柱。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。JB/T1308.14—1999PN250MPa双头螺柱型式、尺寸和技术条件3．结构型式及尺寸
3.1阶端双头爆柱的型式按图1的规定。其余
3.2阶端双头螺柱的尺寸按表1的规定。d
国家机械工业局1999-07-12批准32
每1000个重量
540 (L=145)
580 (L=150)
2000-01-01实施

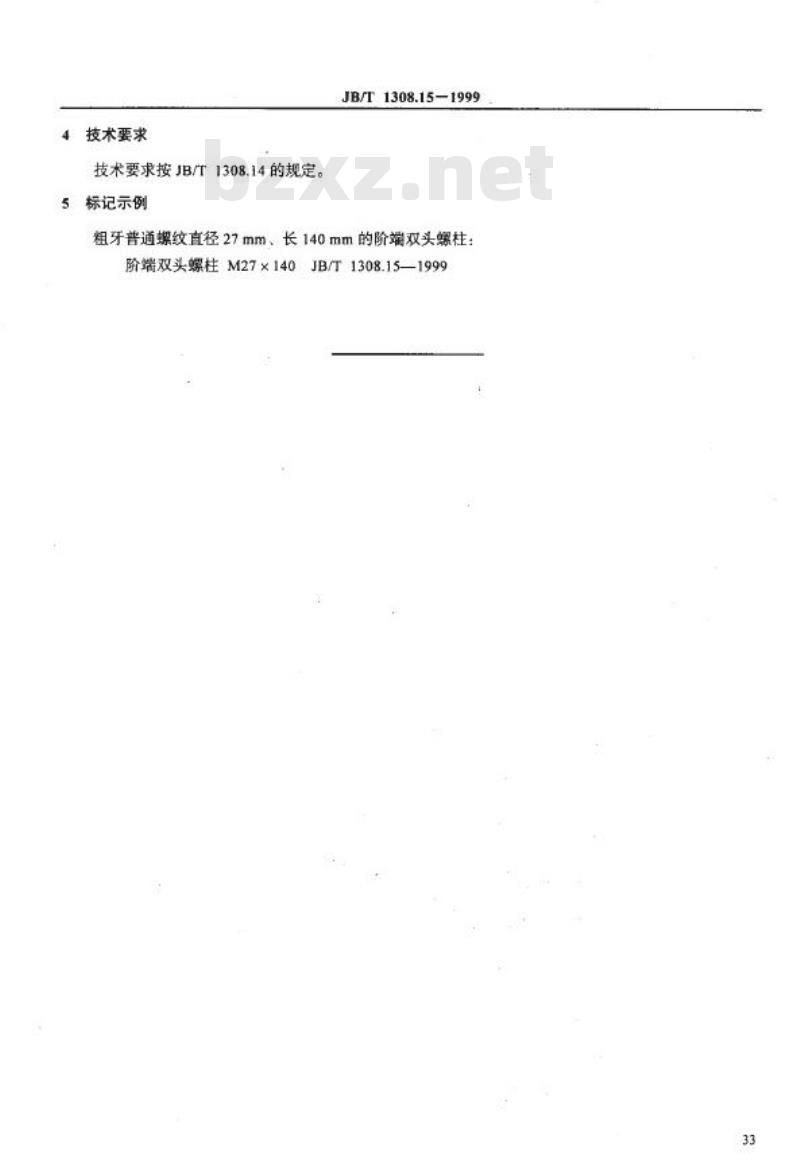

技术要求
技术要求按JB/1308.14的规定。标记示例
JB/T1308.15-1999
粗牙普通螺纹直径27mm、长140mm的阶端双头螺柱：阶端双头螺柱M27×140JB/T1308.15—199933
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。

标准图片预览
