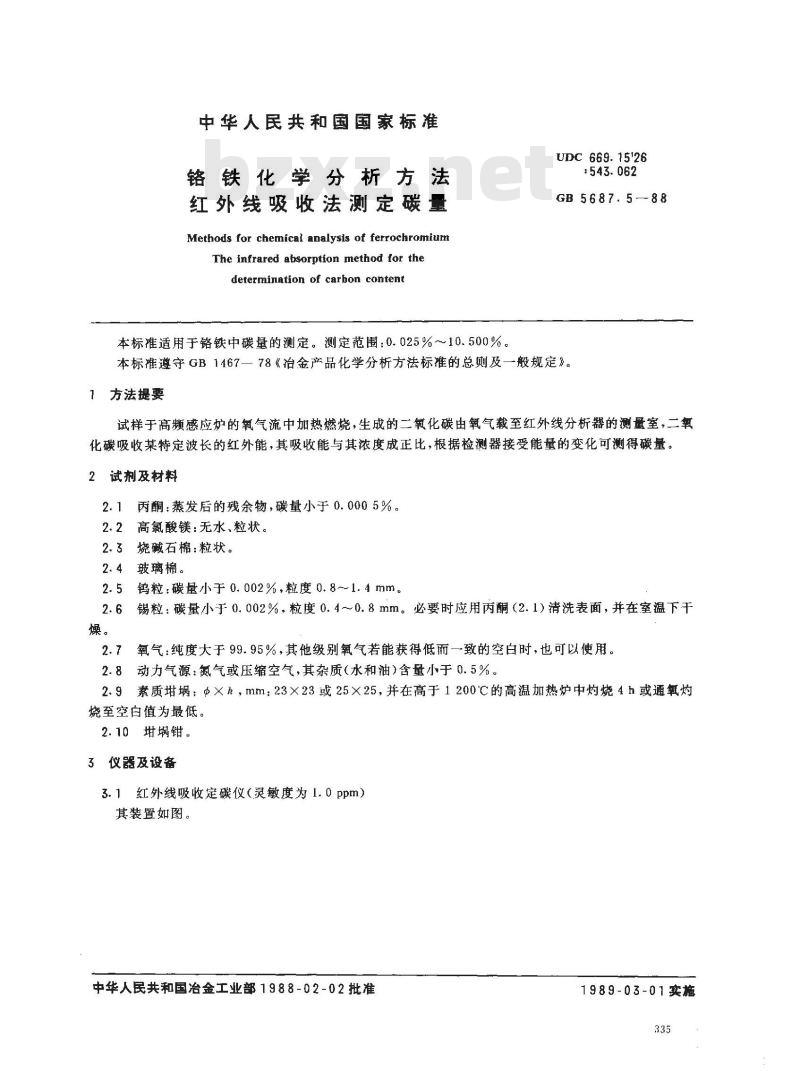

中华人民共和国国家标准
铬铁化学分析方法
红外线吸收法测定碳量
Methods for chemicai analysis of ferrochromiumThe infrared absorption method for thedetermination of carbon content本标准适用于铬铁中碳量的测定。测定范围：0.025%～10.500%。UDC 669. 15'26
GB 5687.588
本标准遵守GB1467一78《冶金产品化学分析方法标准的总则及一般规定》。1方法提要
试样于高频感应炉的氧气流中加热燃烧，生成的二氧化碳由氧气载至红外线分析器的测量室，二氧化碳吸收某特定波长的红外能，其吸收能与其浓度成正比，根据检测器接受能量的变化可测得碳量。2试剂及材料
2.1丙酮：蒸发后的残余物，碳量小于0.0005%。2.2高氯酸镁：无水、粒状。
2.3烧碱石棉：粒状。
玻璃棉。
钨粒：碳量小于0.002%，粒度0.8~1.4mm。锡粒：碳量小于0.002%，粒度0.4～0.8mm。必要时应用丙酮（2.1）清洗表面，并在室温下干2.6
氧气：纯度大于99.95%，其他级别氧气若能获得低而一致的空白时，也可以使用。2.73
2.8动力气源：氮气或压缩空气，其杂质（水和油)含量小于0.5%。2.9素质：Φ×#，mm：23×23或25×25，并在高于1200℃的高温加热炉中灼烧4h或通氧灼烧至空白值为最低。
2.10钳。
3仪器及设备

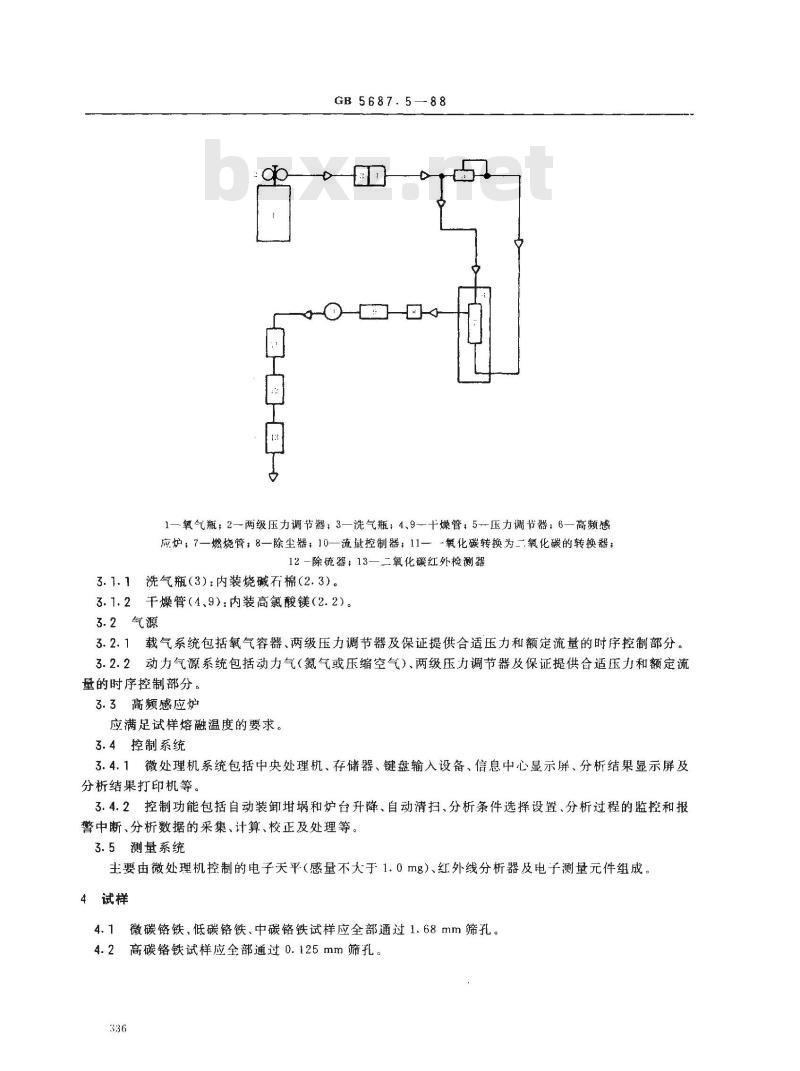

3.1红外线吸收定碳仪（灵敏度为1.0ppm）其装置如图。
中华人民共和国冶金工业部1988-02-02批准1989-03-01实施
GB 5687.5—88
1一氧气瓶：2—两级压力调节器：3一洗气瓶；4.9-十燥管：5一压力调节器：6一高频感应炉，7一燃烧管；8—除尘器；10—流量控制器；11一-氧化碳转换为二氧化碳的转换器：12-除硫器；13一二氧化碳红外检测器3.1.1洗气瓶（3)：内装烧碱石棉（2.3）。3.1.2干燥管（4、9）：内装高氯酸镁（2.2）。3.2气源
3.2.1载气系统包括氧气容器、两级压力调节器及保证提供合适压力和额定流量的时序控制部分。3.2.2动力气源系统包括动力气（氮气或压缩空气）、两级压力调节器及保证提供合适压力和额定流量的时序控制部分。
3.3高频感应炉
应满足试样熔融温度的要求。
3.4控制系统
3.4.1微处理机系统包括中央处理机、存储器、键盘输入设备、信息中心显示屏、分析结果显示屏及分析结果打印机等。
3.4.2控制功能包括自动装卸和炉台升降、自动清扫、分析条件选择设置、分析过程的监控和报警中断、分析数据的采集、计算、校正及处理等。3.5测量系统
主要由微处理机控制的电子天平（感量不大于1.0mg）、红外线分析器及电子测量元件组成，4试样
4.1微碳铬铁、低碳铬铁、中碳铬铁试样应全部通过1.68mm筛孔。4.2高碳铬铁试样应全部通过0.125mm筛孔。336

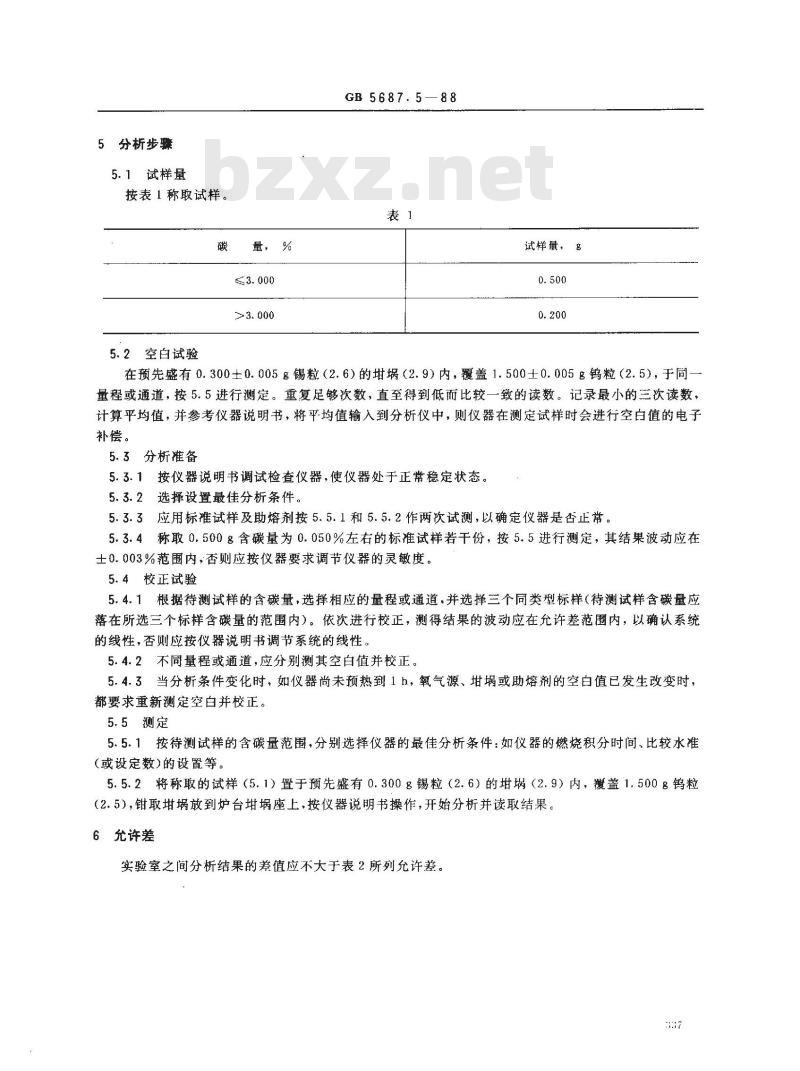

5分析步骤
5.1试样量
按表1称取试样。
5.2空白试验
量，%
GB5687.5—88
试样量，名
在预先盛有0.300土0.005g锡粒（2.6）的（2.9）内，覆盖1.500±0.005g钨粒（2.5），于同一量程或通道，按5.5进行测定。重复足够次数，直至得到低而比较一致的读数。记录最小的三次读数，计算平均值，并参考仪器说明书，将平均值输入到分析仪中，则仪器在测定试样时会进行空白值的电子补偿。
5.3分析准备
5.3.1按仪器说明书调试检查仪器，使仪器处于正常稳定状态。5.3.2选择设置最佳分析条件。
5.3.3应用标准试样及助熔剂按5.5.1和5.5.2作两次试测，以确定仪器是否正常。5.3.4称取0.5008含碳量为0.050%左右的标准试样若干份，按5.5进行测定，其结果波动应在士0.003%范围内，否则应按仪器要求调节仪器的灵敏度。5.4校正试验
5.4.1根据待测试样的含碳量，选择相应的量程或通道，并选择三个同类型标样（待测试样含碳量应落在所选三个标样含碳量的范围内）。依次进行校正，测得结果的波动应在允许差范围内，以确认系统的线性，否则应按仪器说明书调节系统的线性。5.4.2不同量程或通道，应分别测其空白值并校正。5.4.3当分析条件变化时，如仪器尚未预热到1h，氧气源、或助熔剂的空白值已发生改变时，都要求重新测定空白并校正。
5.5测定
5.5，1按待测试样的含碳量范围，分别选择仪器的最佳分析条件：如仪器的燃烧积分时间、比较水准(或设定数)的设置等。
5.5.2将称取的试样（5.1）置于预先盛有0.300g锡粒（2.6）的埚（2.9）内，覆盖1.5008钨粒（2.5），钳取娲放到炉台座上，按仪器说明书操作，开始分析并读取结果。6允许差

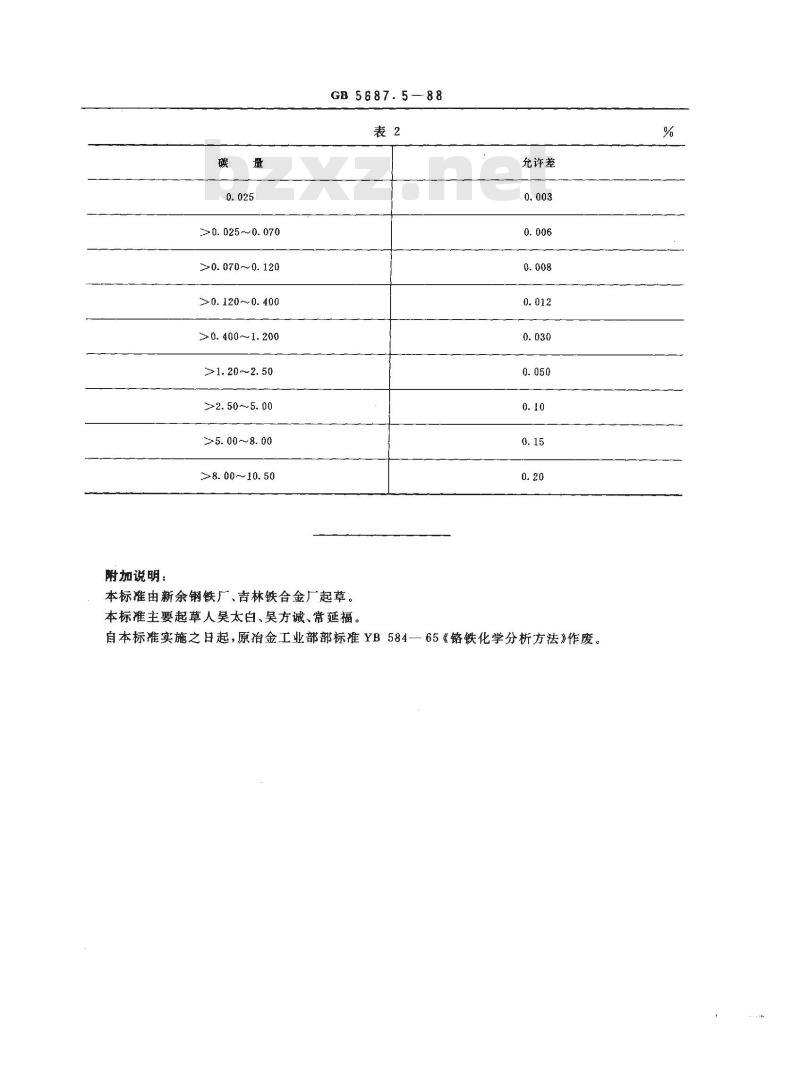

实验室之间分析结果的差值应不大于表2所列允许差。17
附加说明：
>0. 025-~0. 070bzxz.net
>0. 070~0. 120
>0. 120 ~ 0. 400
>0. 400~1.200
>1.20～2.50
>2. 50~5. 00
>5. 00 ~~8. 00
>8. 00~10.50
GB5687.5—88
本标准由新余钢铁厂、吉林铁合金厂起草。本标准主要起草人吴太白、昊方诚、常延福。充许差
自本标准实施之日起，原冶金工业部部标准YB584一65《铬铁化学分析方法》作废。%
