【机械行业标准(JB)】立式内圆珩磨机参数

本网站发布时间： 1999-05-20 15:00:00

JB/T7422.1-1999
现行
　点击下载此标准

基本信息

标准号：
JB/T 7422.1-1999
标准名称：
立式内圆珩磨机参数
标准类别：
机械行业标准(JB)
英文名称：
Vertical internal honing machine parameters
标准状态：
现行
发布日期：
1999-05-20
实施日期：
2000-01-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
47.49 KB

手机扫码下载更方便

标准分类号

标准ICS号：
机械制造>>机床>>25.080.50磨床和抛光机
中标分类号：
机械>>金属切削机床>>J55磨床

关联标准

替代情况：
JB 3719-1984

出版信息

页数：
4 页
标准价格：
8.0 元

其他信息

发布部门：
全国金属切削机床标委会钻镗床分会
相关标签：
立式参数

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

JB/T 7422.1-1999 本标准是对 JB 3719-84《立式内圆珩磨机参数》的修订。本标准是 JB/T 7422《立式珩磨机》系列标准的一部分： JB/T 7422.1-1999 立式内圆珩磨机参数 JB/T 7422.2-1999 立式内圆珩磨机精密检验 JB/T 7422-1994 立式内圆珩磨机技术条件与本标准配套的标准有： JB/T 5603-1991 立式内圆珩磨机系列型谱 JB/T 9896-1999 珩磨头参数本标准规定了立式内圆珩磨机的参数。本标准适用于新设计的一般用途的立式内圆珩磨机。本标准于 1984 年首次发布。 JB/T 7422.1-1999 立式内圆珩磨机参数 JB/T7422.1-1999

标准内容

部分标准内容：

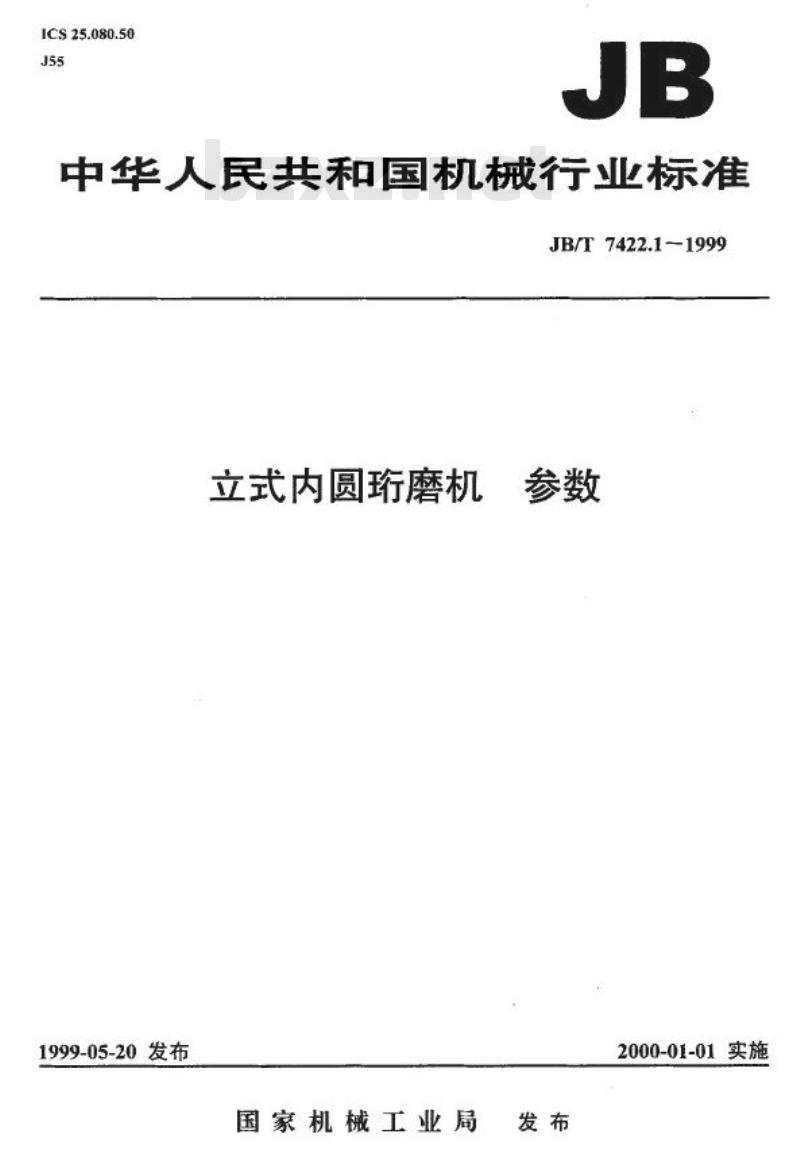

中华人民共和国机械行业标准 JB/T7422.1-1999 立式内圆磨机 1999-05-20 发布 国家机械工业局 2000-01-01 实施

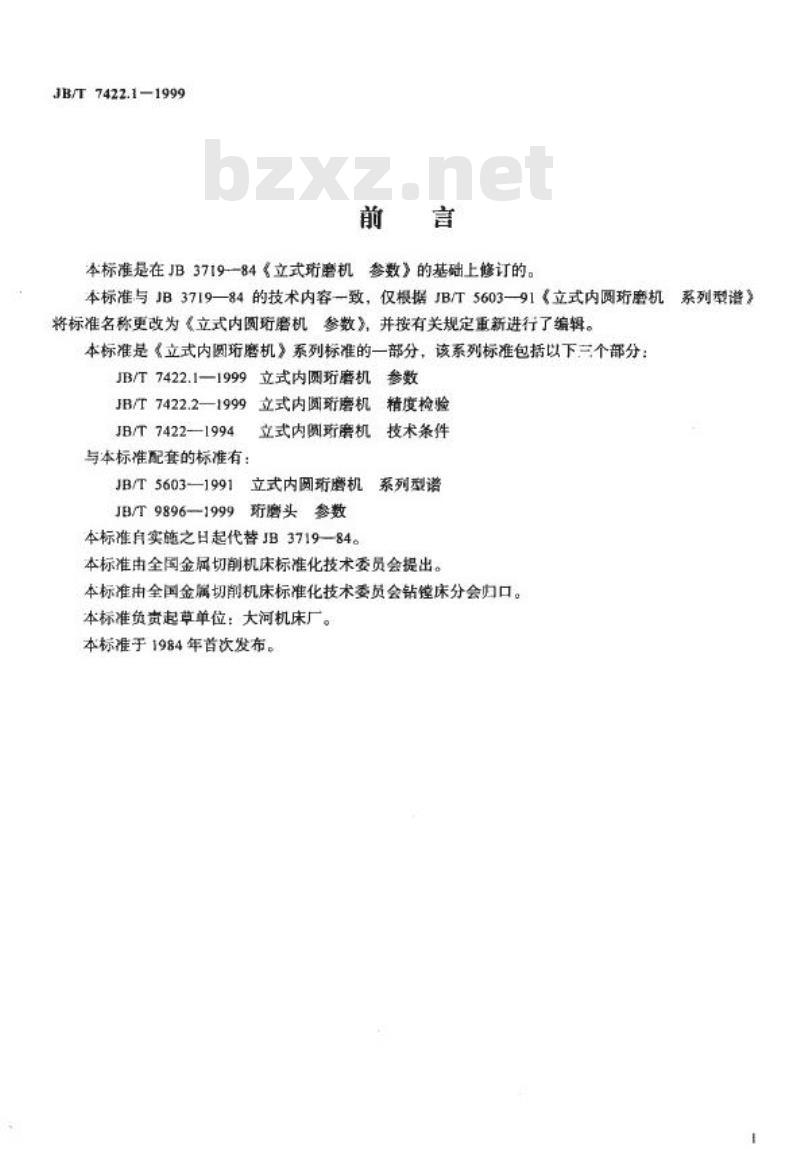

前言
本标准是在JB3719-84《立式内圆磨机参数》的基础上修订的。本标准与JB3719-84的技术内容一致，仅根据JB/T5603-91《立式内圆珩磨机系列型谱》将标准名称更改为《立式内圆珩磨机参数》，并按有关规定重新进行了编辑。本标准是《立式内圆磨机》系列标准的一部分，该系列标准包括以下三个部分：

1. JB/T7422.1-1999 立式内圆珩磨机参数
2. JB/T7422.2-1999 立式内圆磨机精度检验
3. JB/T7422-1994 立式内圆磨机技术条件

本标准自实施之日起代替JB3719-84。

本标准由全国金属切削机床标准化技术委员会提出，由全国金属切削机床标准化技术委员会钻镗床分会归口。负责起草单位：大河机床厂。本标准于1984年首次发布。

1 范围
本标准规定了立式内圆磨机的参数。适用于新设计的一般用途的立式内圆珩磨机。

2 参数

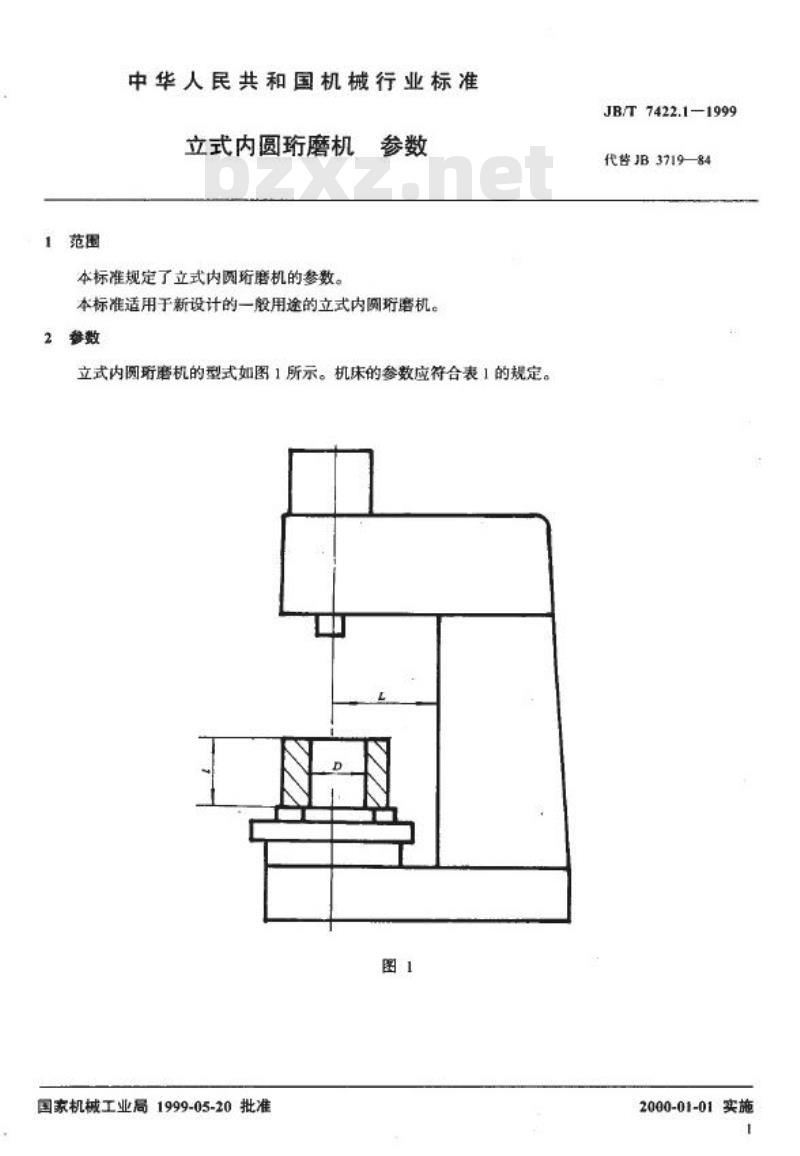

立式内圆磨机的型式如图1所示。机床的参数应符合表1的规定。

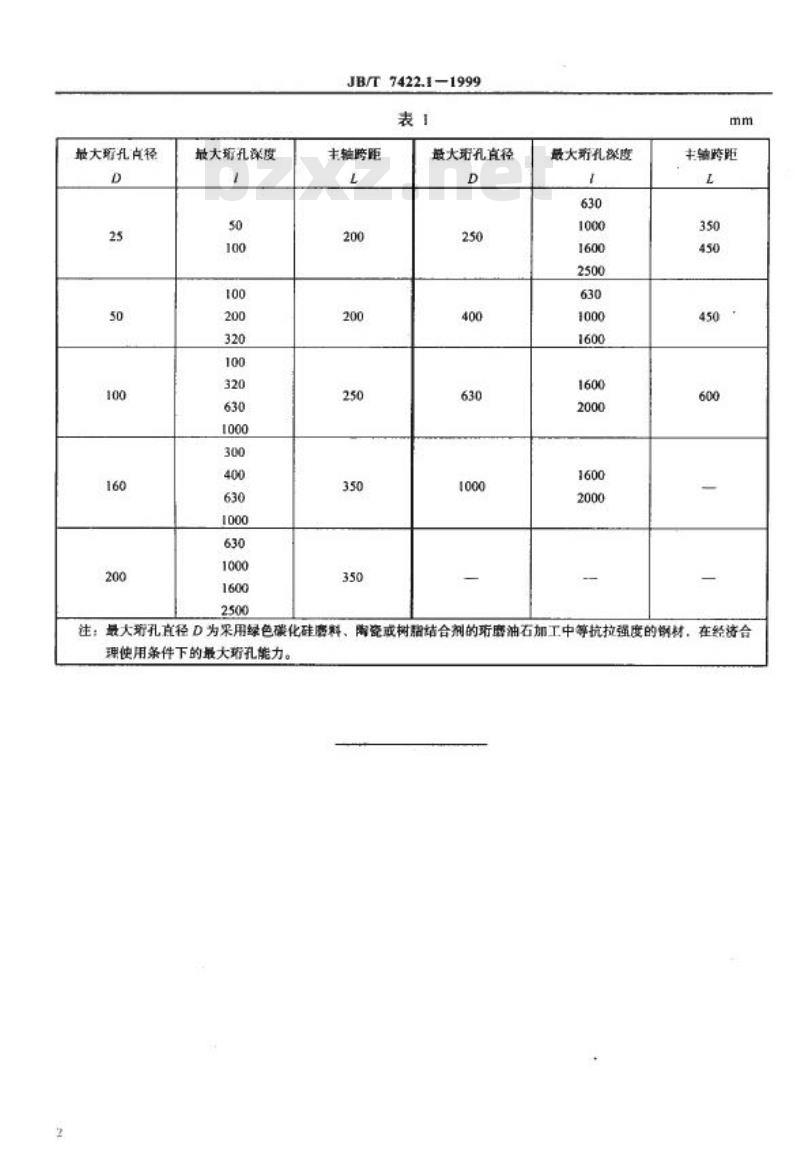

表1 立式内圆磨机技术参数

| 参数       | D (最大环孔径) | 25   | 50   | 100  | 160  | 200  |
|------------|----------------|------|------|------|------|------|
| 大珂孔深度 | 50             | 100  | 100  | 200  | 320  | 1000 |
| 主轴跨距   | 200            | 250  | 350  | 350  | 450  | 450  |
| 最大孔直径 | 250            | 400  | 630  | 1000 | 1600 | 2000 |
| 最大渐孔深度 | 630            | 1000 | 1600 | 2500 | 2000 | 2500 |

注：最大孔直径D为采用绿色碳化硅磨料、陶瓷或树脂结合剂的磨石加工中等抗拉强度钢材，在经合理使用条件下的最大孔能力。

小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。

标准图片预览
