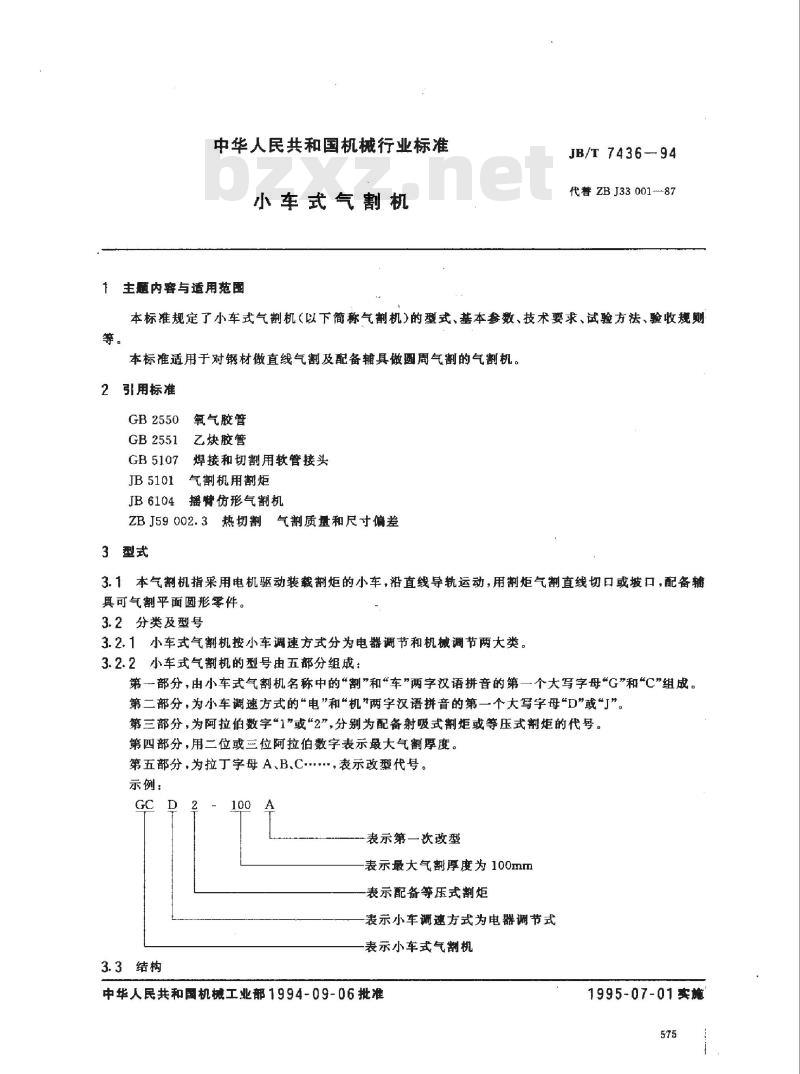

中华人民共和国机械行业标准
小车式气割机
1主题内容与适用范围
JB/T 7436-94
代誉ZBJ33001--87
本标准规定了小车式气割机（以下简称气割机）的型式、基本参数、技术要求、试验方法、验收规则等。
本标准适用于对钢材做直线气割及配备辅具做圆周气割的气割机。2 引用标准
GB2550
GB2551
GB5107
JB5101
氧气胶管
乙炔胶管
焊接和切割用软管接头
气割机用割炬
JB6104摇臂仿形气割机
ZBJ59002.3热切割气割质量和尺寸偏差3型式
3.1本气割机指采用电机驱动装载割炬的小车，沿直线导轨运动，用割炬气割直线切口或坡口，配备辅具可气割平面圆形零件。
3.2分类及型号
3.2.1小车式气割机按小车调速方式分为电器调节和机械调节两大类。3.2.2小车式气割机的型号由五部分组成：第一部分，由小车式气割机名称中的“割”和“车”两字汉语拼音的第一个大写字母“G”和“C”组成第二部分，为小车调速方式的“电”和“机\两字汉语拼音的第一个大写字母“D”或\J”。第三部分，为阿拉伯数字“1”或“2”，分别为配备射吸式割炬或等压式割炬的代号。第四部分，用二位或三位阿拉伯数字表示最大气割厚度。第五部分，为拉丁字母A.B.C....，表示改型代号。示例：
3.3结构
表示第一次改型
表示最大气割厚度为100mm
表示配备等压式割炬
表示小车调速方式为电器调节式表示小车式气割机
中华人民共和国机械工业部1994-09-06批准1995-07-01实施

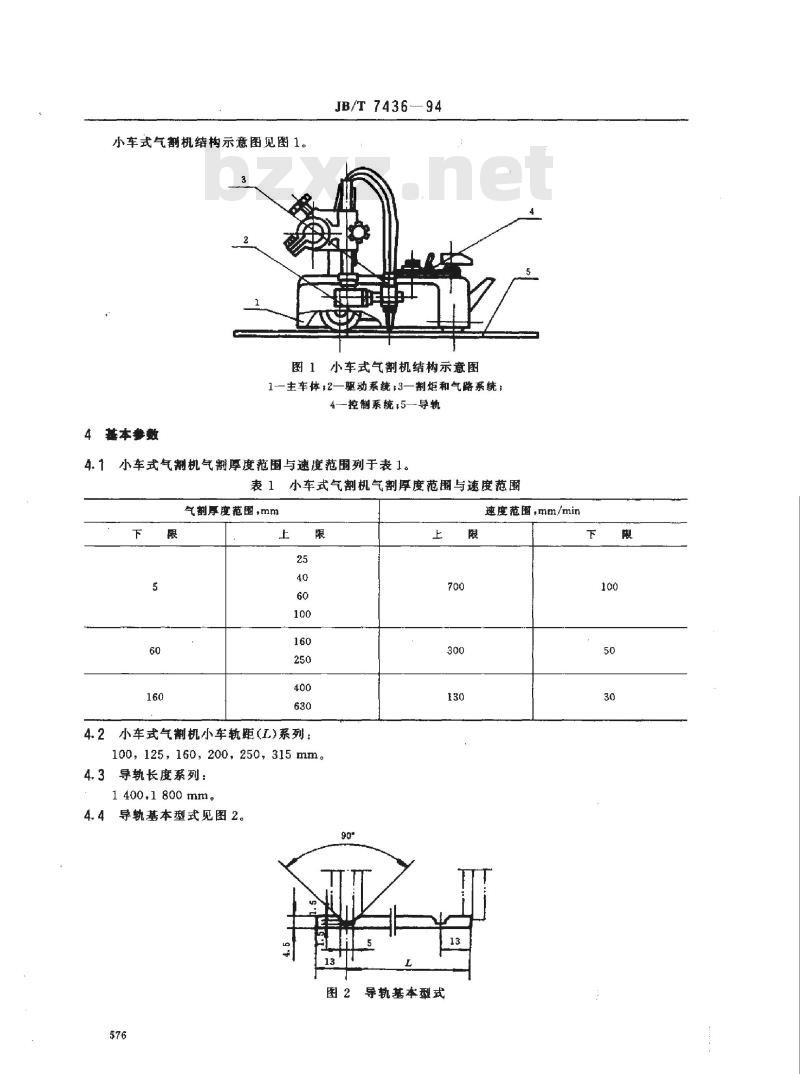

小车式气割机结构示意图见图1。JB/T 7436—94
图1小车式气割机结构示意图
1一主车体，2一驱动系统，3一制炬和气路系统4-控制系统;5—导轨免费标准bzxz.net
4 基本参数
4.1小车式气割机气割厚度范围与速度范围列于表1。表1小车式气割机气割厚度范围与速度范围气制厚度范围,mm
4.2小车式气割机小车轨距(L)系列：100，125，160,200，250,315mm。4.3导轨长度系列：
1400,1800mm.
4.4导轨基本型式见图2。
图2导轨基本型式
速度范围，mm/min
JB/T 7436-94
4.5根据供需双方协商，允许采用其他参数及导轨型式。5技术要求

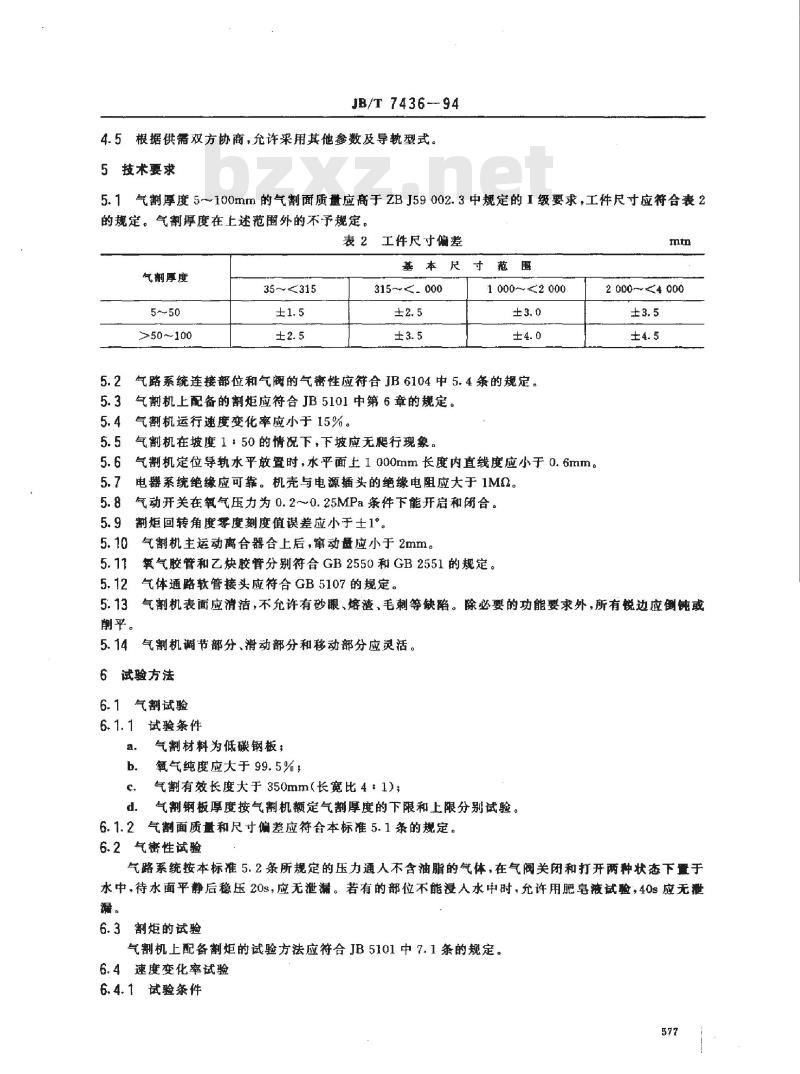

5.1气割厚度5~~100mm的气割面质量应高于ZBJ59002.3中规定的1级要求，工件尺寸应符合表2的规定。气割厚度在上述范围外的不予规定。表2工件尺寸偏差
气割厚度
>50～~100
35～315
基本尺寸范围
1 0002 000
气路系统连接部位和气阀的气密性应符合JB6104中5.4条的规定。气割机上配备的割炬应符合JB5101中第6章的规定。气割机运行速度变化率应小于15%。5.5
气割机在坡度1：50的情况下，下坡应无爬行现象。5.6
气割机定位导轨水平放置时，水平面上1000mm长度内直线度应小于0.6mm。电器系统绝缘应可靠。机壳与电源插头的绝缘电阻应大于1MQ。气动开关在氧气压力为0.2~~0.25MPa条件下能开启和闭合。割炬回转角度零度刻度值误差应小于土1°。5.9
气割机主运动离合器合上后，窜动量应小于2mm。5.10
氧气胶管和乙胶管分别符合GB2550和GB2551的规定。5.11
气体通路软管接头应符合GB5107的规定。mm
2 000~4 000
气割机表面应清洁，不允许有砂龈、熔渣、毛刺等缺陷。除必要的功能要求外，所有锐边应倒钝或削平。
气割机调节部分、滑动部分和移动部分应灵活。6试验方法
6.1气割试验
6.1.1试验条件
气割材料为低碳钢板；
氧气纯度应大于99.5%；
气割有效长度大于350mm（长宽比4：1）c
气割钢板厚度按气割机额定气割厚度的下限和上限分别试验。6.1.2气割面质量和尺寸偏差应符合本标准5.1条的规定。6.2气密性试验
气路系统按本标准5.2条所规定的压力通人不含油脂的气体，在气阀关闭和打开两种状态下量于水中，待水面平静后稳压20s，应无泄漏。若有的部位不能浸人水中时，允许用肥皂液试验，40s应无泄漏。
6.3割炬的试验
气割机上配备割炬的试验方法应符合JB5101中7.1条的规定。6.4速度变化率试验
6.4.1试验条件
电源电压220V；
有效试验长度1000mm。
检测仪器及量具
稳压器，稳压范围应低于士5%；JB/T 7436—94
钢直尺，量程1000mm，精度应高于士0.2mm；秒表，精度应高于士0.1s。
6.4.3试验方法

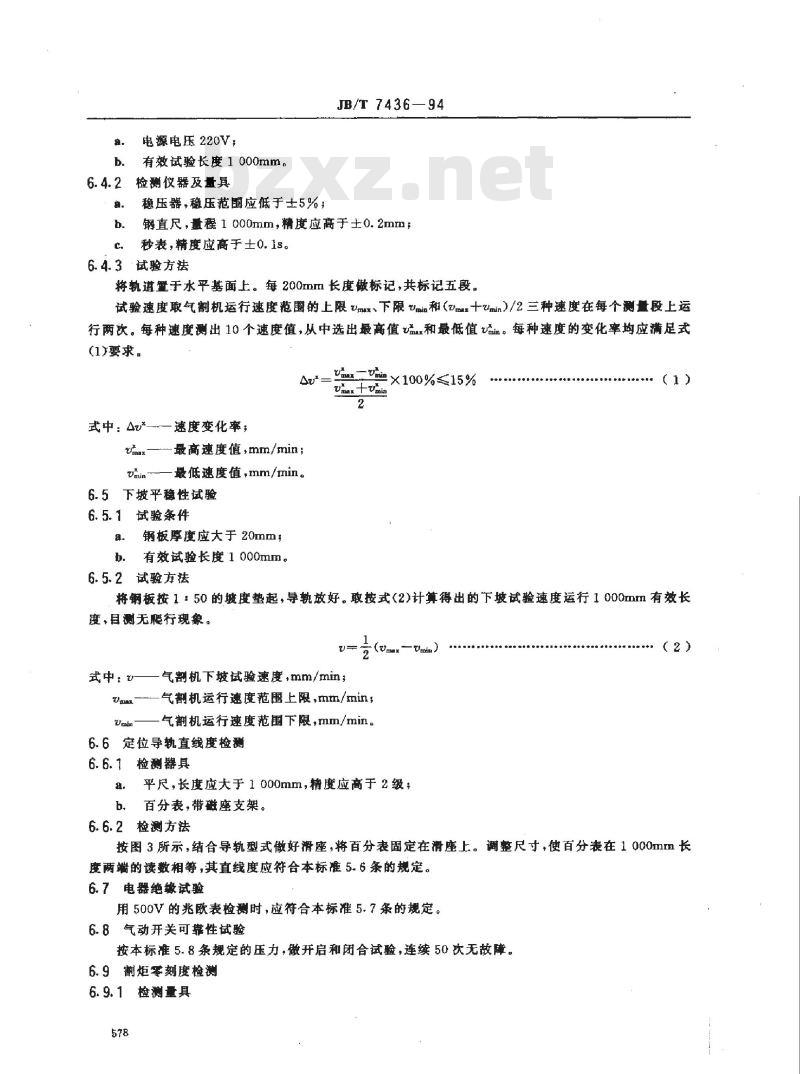

将轨道置于水平基面上。每200mm长度做标记，共标记五段。试验速度取气割机运行速度范围的上限Umx、下限Umin和（m十min)/2三种速度在每个测量段上运行两饮。每种速度测出10个速度值，从中选出最高值和最低值im。每种速度的变化率均应满足式(1)要求。
式中：A*——速度变化率；
umax—最高速度值，mm/min;
vmin-最低速度值,mm/min 。
6.5下坡平稳性试验
6.5.1试验条件
钢板厚度应大于20mms
b.有效试验长度1000mm。
试验方法
Vnx - Vmin
X100%≤15%
Umax +umin
将钢板按1：50的坡度垫起，导轨放好。取按式（2）计算得出的下坡试验速度运行1000mm有效长度，且测无爬行现象。
式中：\
气割机下坡试验速度，mm/min：气割机运行速度范围上限，mm/min，气割机运行速度范围下限，mm/min。6.6定位导轨直线度检测
6.6.1检测器具
平尺，长度应大于1000mm，精度应高于2级，b，百分表，带磁座支架。
6.6.2检测方法
按图3所示，结合导轨型式做好滑座，将百分表固定在滑座上。调整尺寸，使百分表在1000mm长度两端的读数相等，其直线度应符合本标准5.6条的规定。6.7电器绝缴试验
用500V的兆欧表检测时，应符合本标准5.7条的规定。6.8气动开关可靠性试验
按本标准5.8条规定的压力，做开启和闭合试验，连续50次无故障。6.9割炬零刻度检测
6.9.1检测量具
JB/T7436—94

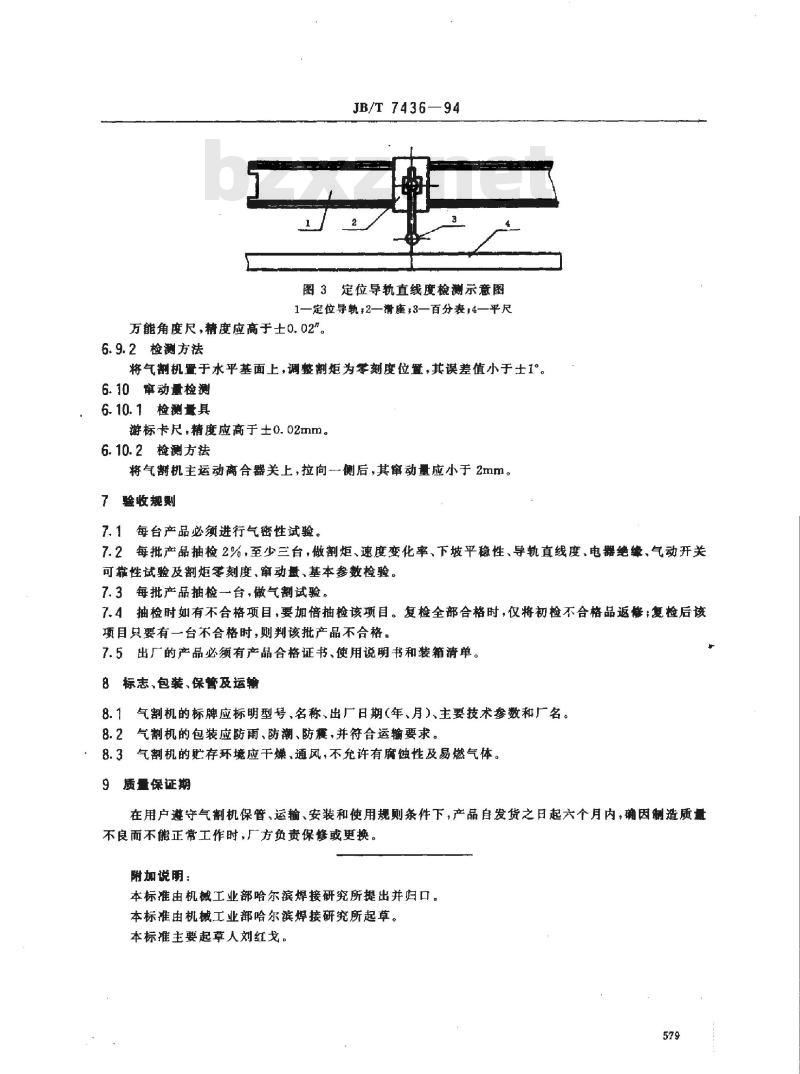

图3定位导轨直线度检测示意图
1—定位导轨?2—座?3—百分表=4—平尺万能角度尺，精度应高于士0.02”。6.9.2检测方法
将气割机置于水平基面上，调整割炬为零刻度位置，其误差值小于士I°。6. 10审动量检测
6.10.1检测量具
游标卡尺，精度应高于士0.02mm。6.10.2检测方法
将气机主运动离合器关上，拉向一侧后，其审动量应小于2mm。7验收规
7.1每台产品必须进行气密性试验。7.2每批产品抽检2%，至少三台，做割炬、速度变化率、下坡平稳性、导轨直线度，电器绝缘、气动开关可靠性试验及割炬零刻度、窜动量、基本参数检验。7.3每批产品抽检一台，做气割试验。7.4抽检时如有不合格项目，要加倍抽检该项目。复检全部合格时，仅将初检不合格品返修；复检后该项目点要有一台不合格时，则判该批产品不合格。7.5出厂的产品必须有产品合格证书、使用说明书和装箱清单。8标志、包装、保管及运输
8.1气割机的标牌应标明型号、名称、出厂日期（年、月）、主要技术参数和厂名。8.2气割机的包装应防雨、防潮、防囊，并符合运输要求。8.3气割机的贮存环境应干燥、通风，不充许有腐蚀性及易燃气体。9质量保证期
在用户遵守气割机保管，运输、安装和使用规则条件下，产品自发货之日起六个月内，确因制造质量不良而不能正常工作时，厂方负责保修或更换。附加说明：
本标准由机械工业部哈尔滨焊接研究所提出并归口。本标推由机械工业部哈尔滨焊接研究所起草。本标推主要起草人刘红戈。
