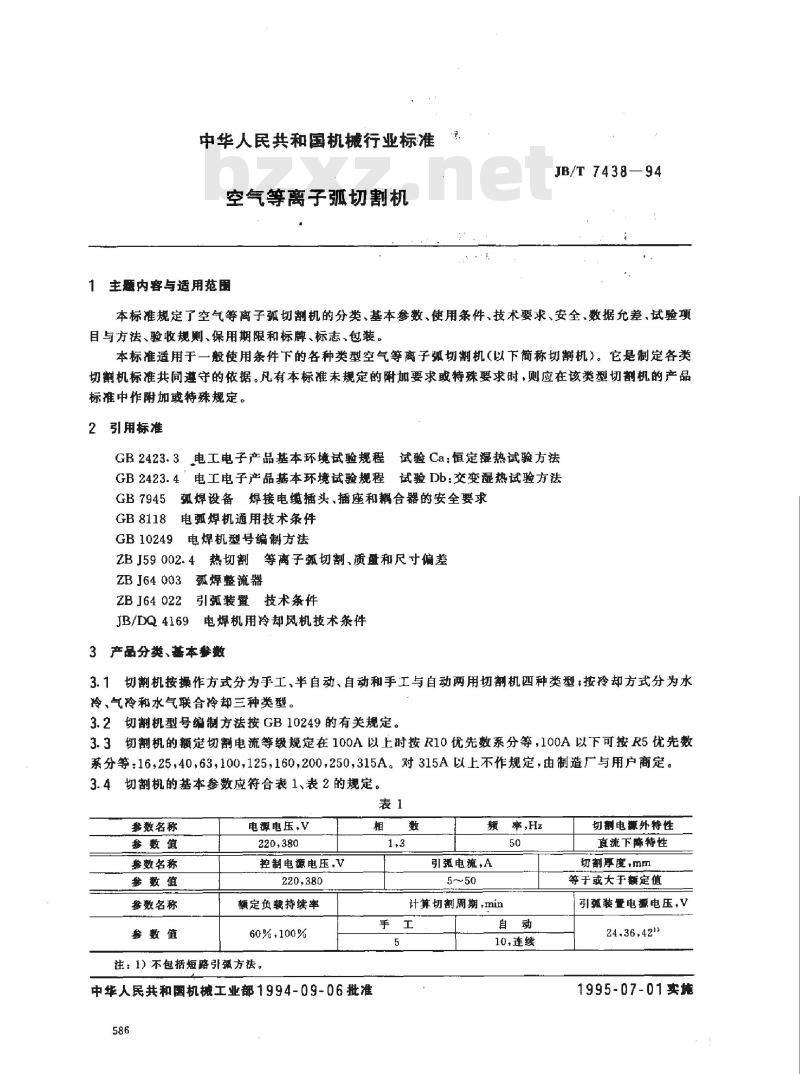

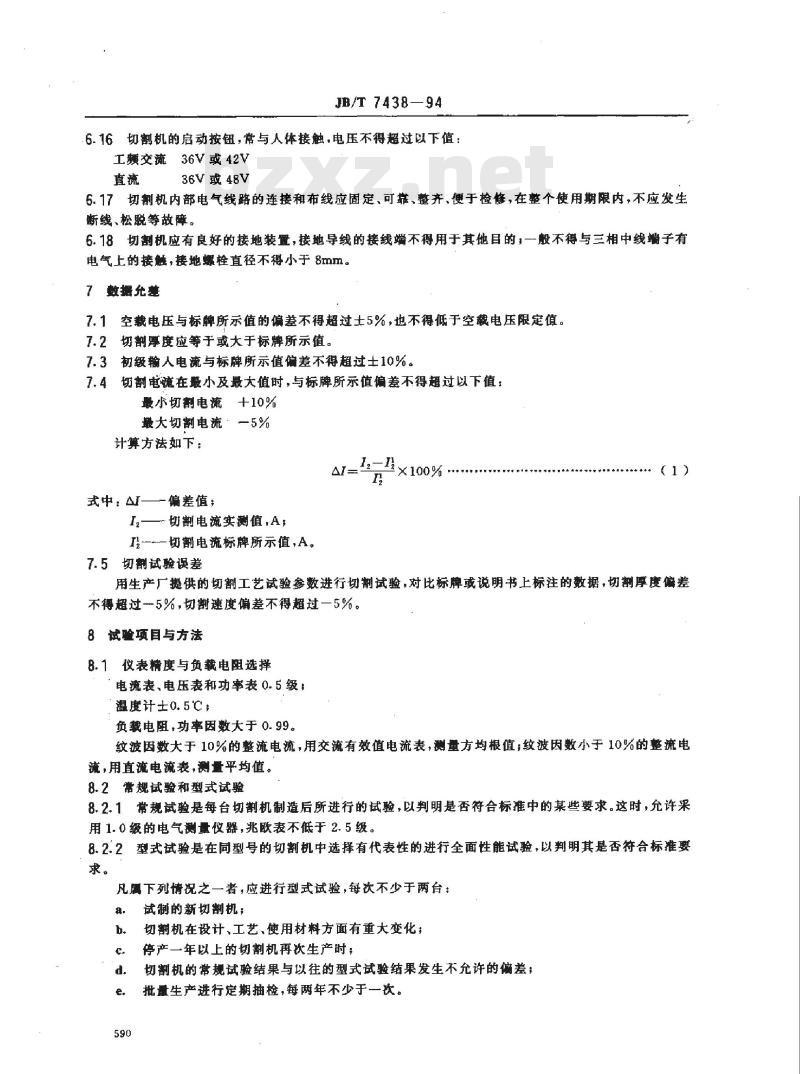

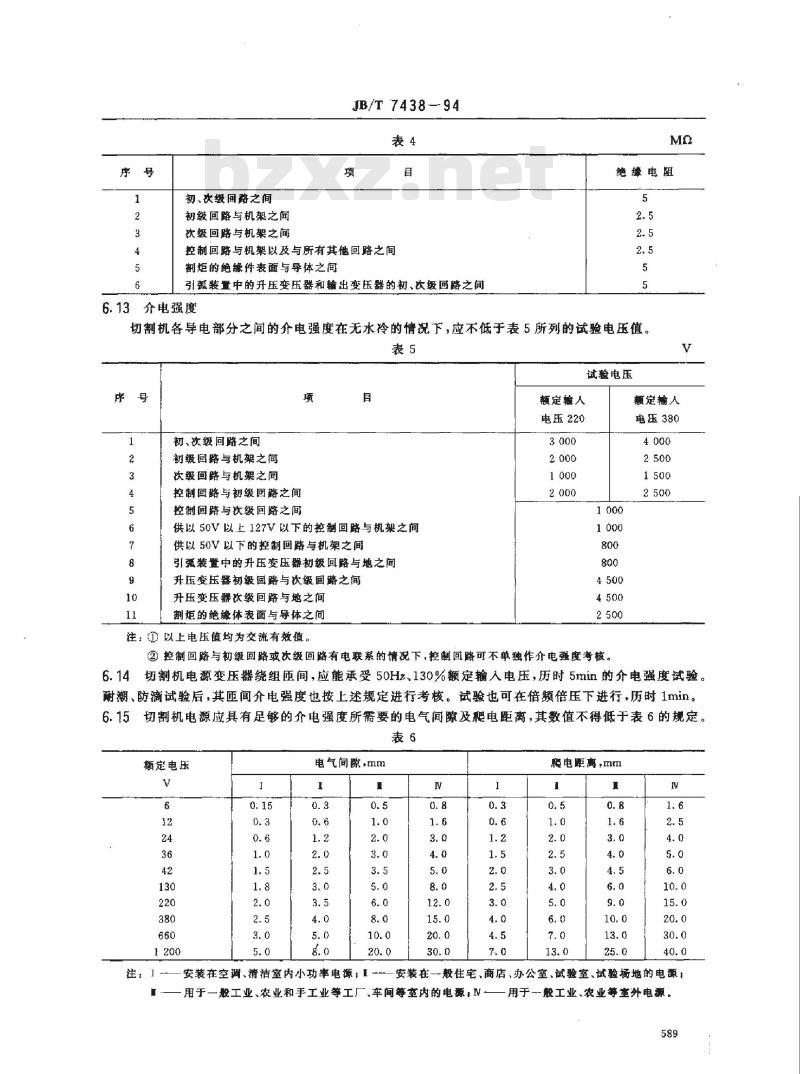

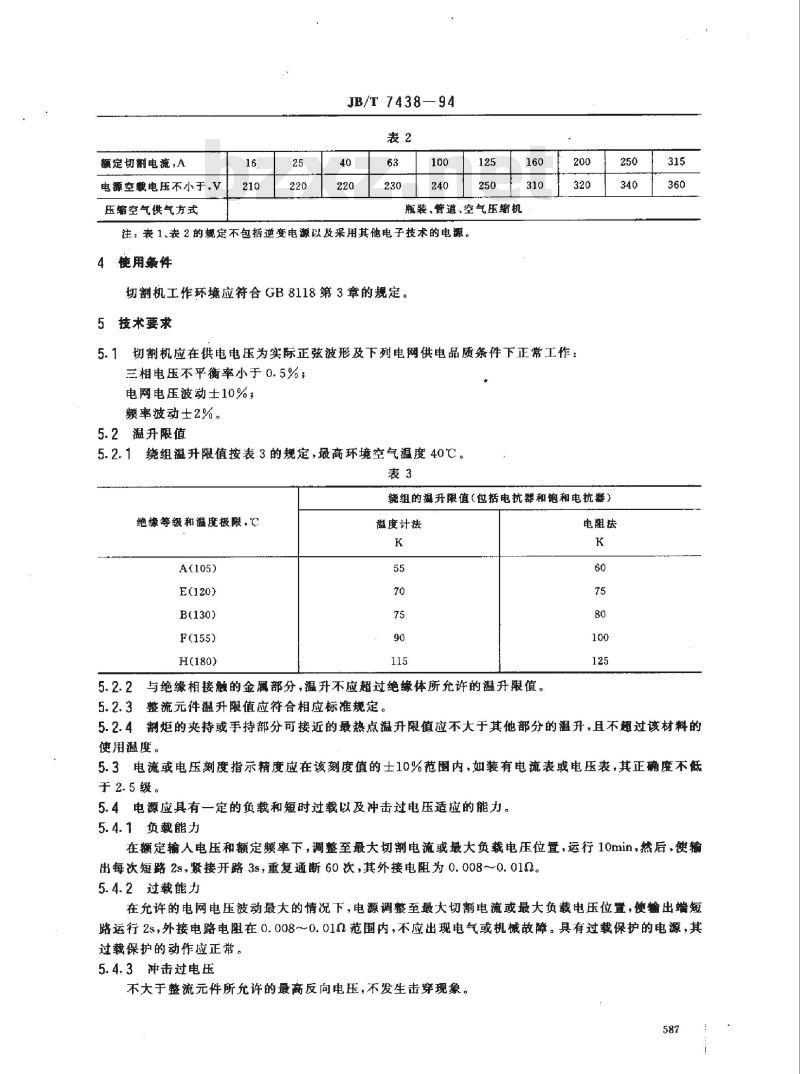

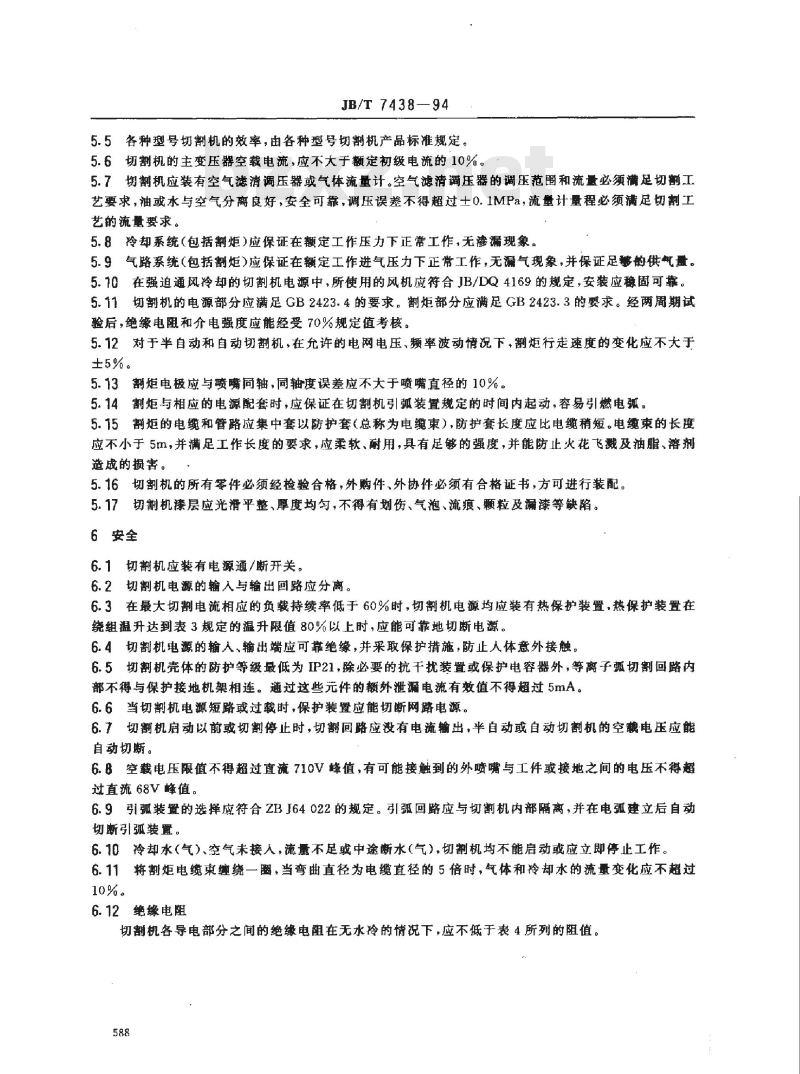

中华人民共和国机械行业标准 空气等离子弧切割机 JB/T 7438—94 本标准规定了空气等离子弧切割机的分类、基本参数、使用条件、技术要求、安全、数据允差、试验项目与方法、验收规则、保用期限和标牌、标志、包装。本标准适用于一般使用条件下的各种类型空气等离子弧切割机（以下简称切割机）。它是制定各类切割机标准共同遵守的依据。凡有本标准未规定的附加要求或特殊要求时，则应在该类型切割机的产品标准中作附加或特殊规定。 2. 引用标准 - GB 2423.3：电工电子产品基本环境试验规程试验Ca：恒定热试验方法 - GB 2423.4：电工电子产品基本环境试验规程试验Db：交变湿热试验方法 - GB 7945：弧焊设备焊接电缆插头、插座和耦合器的安全要求 - GB 8118：电弧焊机通用技术条件 - GB 10249：电焊机型号编制方法 - ZBJ 59002.4：热切割等离子弧切割、质量和尺寸偏差 - ZBJ 64003：弧焊整流器 - ZBJ 64022：引弧装置技术条件 - JB/DQ 4169：电焊机用冷却风机技术条件 3. 产品分类、基本参数 3.1 切割机按操作方式分为手工、半自动、自动和手工与自动两用切割机四种类型，按冷却方式分为水冷、气冷和水气联合冷却三种类型。 3.2 切割机型号编制方法按GB 10249的有关规定。 3.3 切割机的额定切割电流等级规定在100A以上时按R10优先数系分等，100A以下可按R5优先数系分等：1625，40, 63, 100, 125, 160, 200, 250, 315A。对315A以上不作规定，由制造厂与用户商定。 3.4 切割机的基本参数应符合表1、表2的规定。 表1 参数名称 参数值 - 电源电压，V：220, 380 - 控制电源电压，V：220, 380 - 相数：1, 3 - 频率，Hz：50 - 引弧电流，A：5~50 - 计算切割周期，min：手5，自动10，连续 - 切割电源外特性：直流下降特性 - 切割厚度，mm：等于或大于额定值 - 引弧装置电源电压，V：24.36, 42 表2 参数名称 参数值 - 切割电流，A：40, 63, 94, 100, 125, 160, 200, 250, 315 - 电源空载电压，V：220, 230, 240, 250 - 压缩空气供气方式：瓶装、管道、空气压缩机 4. 使用条件 切割机工作环境应符合GB 8118第3章的规定。 5. 技术要求 5.1 切割机应在供电电压为实际正弦波形及下列电网供电品质条件下正常工作：三相电压不平衡率小于0.5%；电网电压波动±10%；频率波动±2%。 5.2 温升限值 5.2.1 绕组温升限值按表3的规定，最高环境空气温度40℃。 表3 绕组的温升限值（包括电抗器和饱和电抗器） - 绝缘等级：A(105)、E(120)、B(130)、F(155)、H(180) - 温度计法：55, 70, 75, 90, 115 - 电阻法：60, 75, 80, 100, 125 5.2.2 与绝缘相接触的金属部分，温升不应超过绝缘体所允许的温升限值。 5.2.3 整流元件温升限值应符合相应标准规定。 5.2.4 制炬的夹持或手持部分可接近的最热点温升限值应不大于其他部分的温升，且不超过该材料的使用温度。 5.3 电流或电压刻度指示精度应在该刻度值的±10%范围内，如装有电流表或电压表，其正确度不低于2.5级。 5.4 电源应具有一定的负载和短时过载以及冲击过电压适应的能力。 5.4.1 负载能力：在额定输入电压和额定频率下，调整至最大切割电流或最大负载电压位置，运行10分钟，然后，使输出每次短路2秒，紧接开路3秒，重复通断60次，外接电阻为0.008~0.010。 5.4.2 过载能力：在允许的电网电压波动下，电源调整至最大切割电流或最大负载电压位置，便输出端短路运行2秒，外接电路电阻在0.008~0.010范围内，不应出现电气或机械故障。 5.4.3 冲击过电压：不大于整流元件所允许的最高反向电压，不发生击穿现象。 5.5 各种型号切割机的效率，由各种型号切割机产品标准规定。 5.6 切割机的主变压器空载电流，应不大于额定初级电流的10%。 5.7 切割机应装有空气滤清调压器或气体流量计。空气滤清调压器的调压范围和流量必须符合相关要求。
