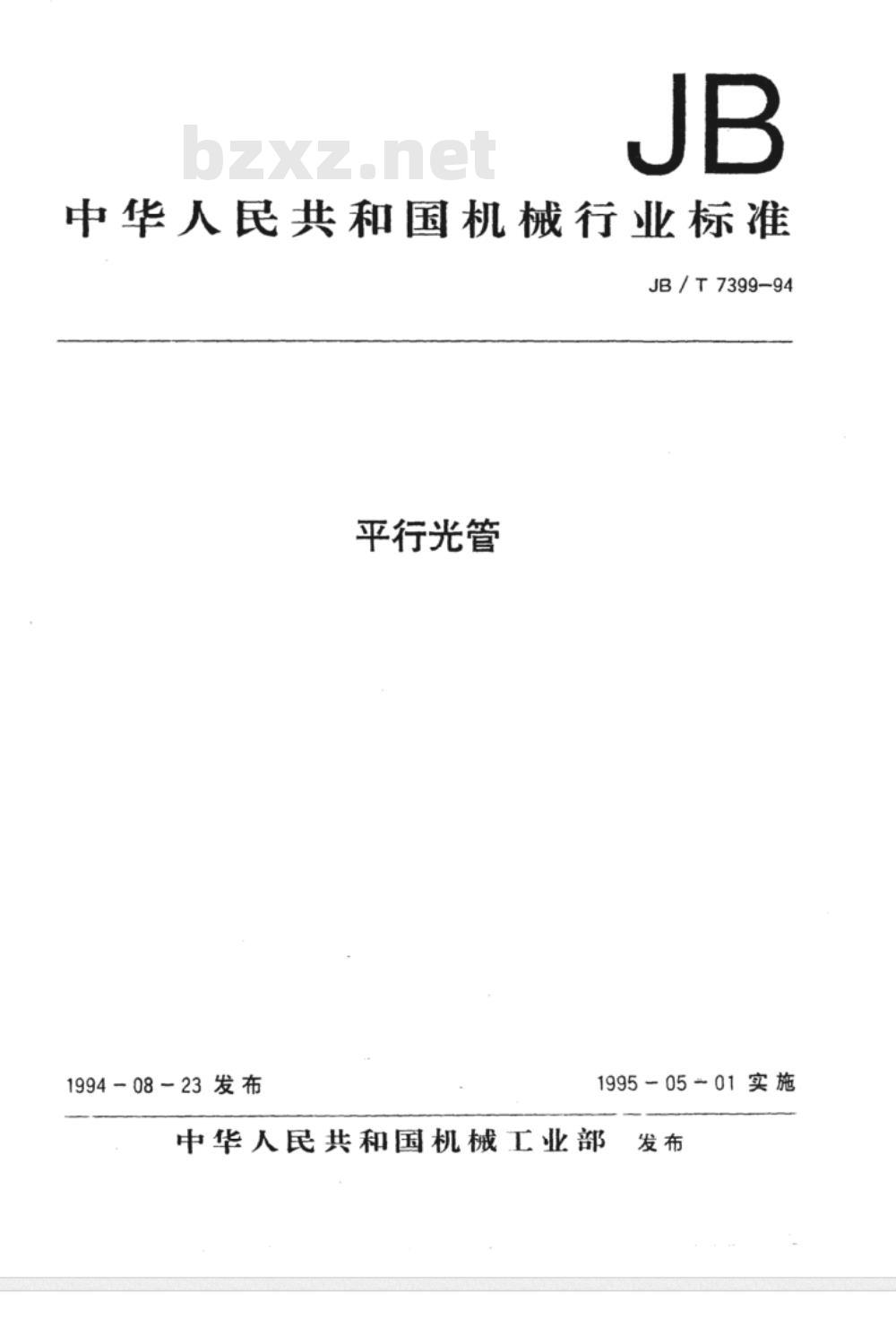

【机械行业标准(JB)】 平行光管

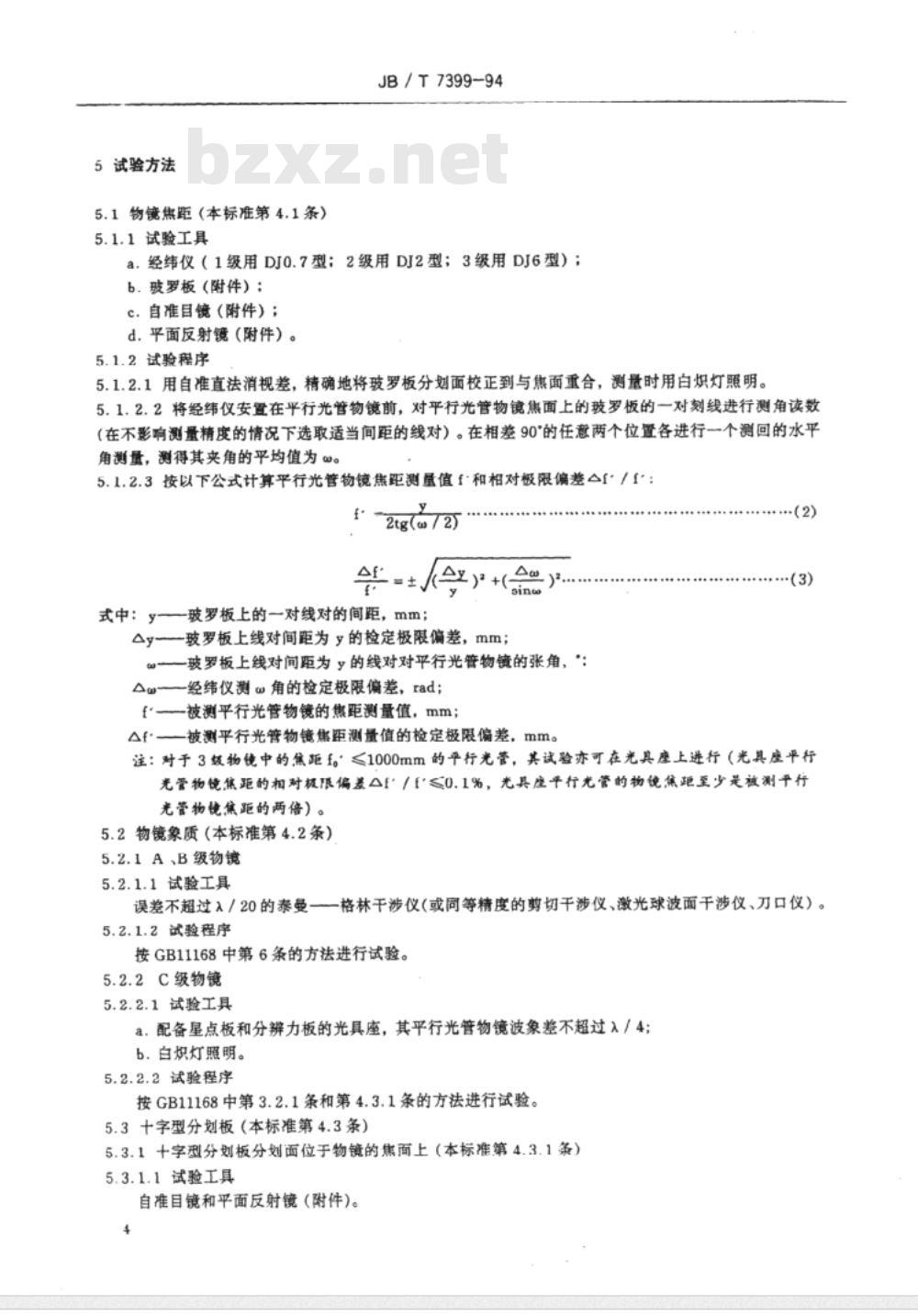

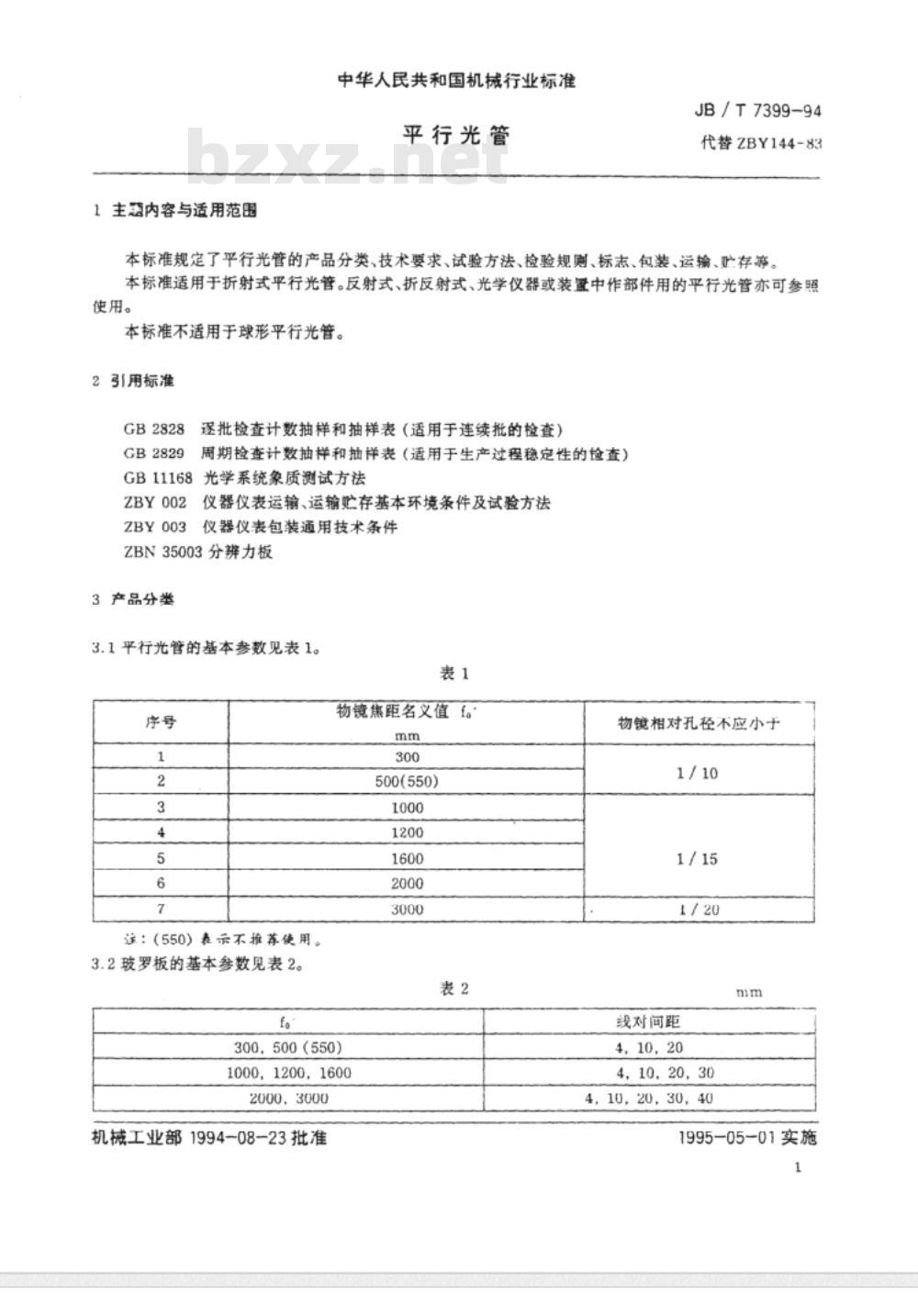

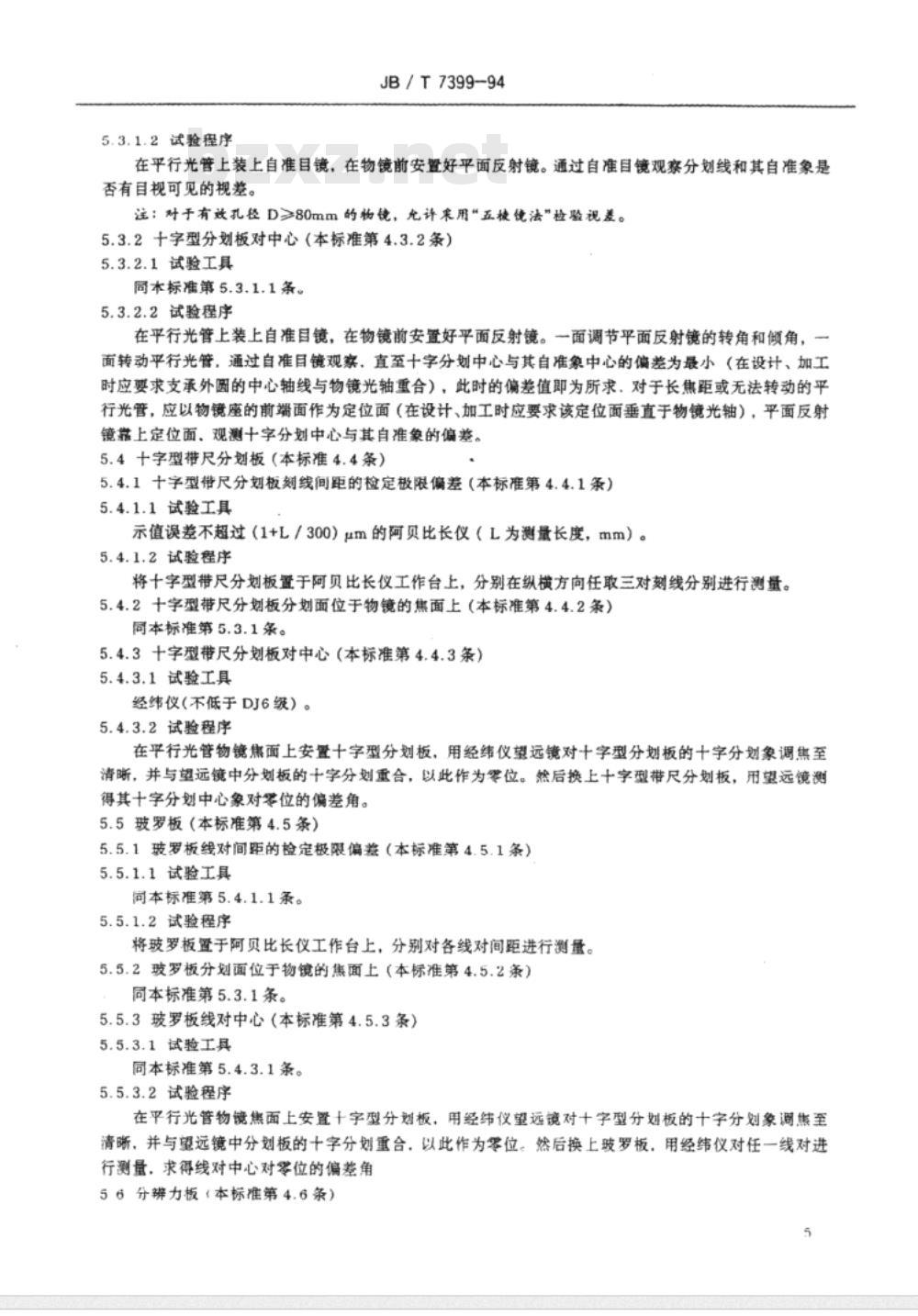

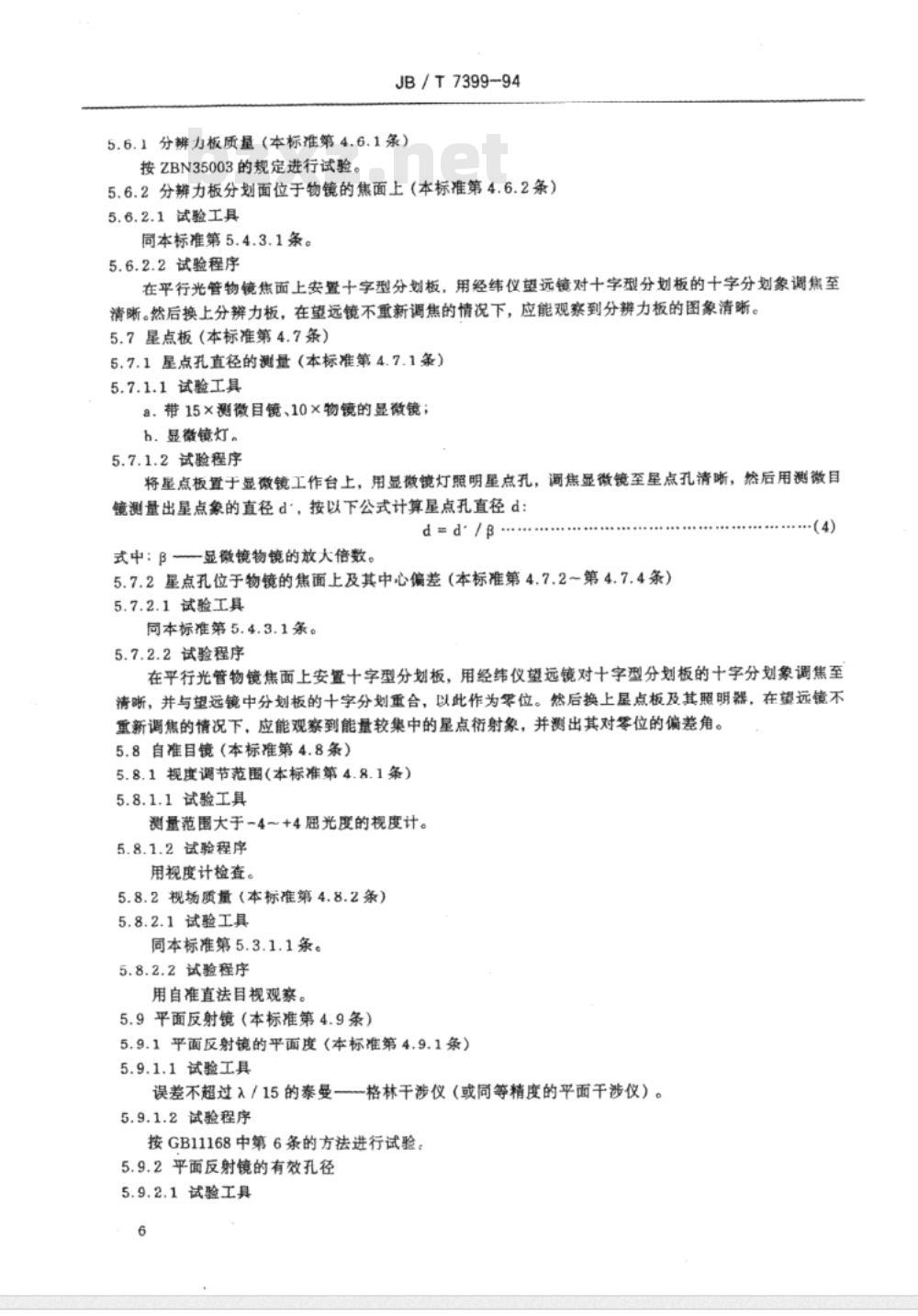

中华人民共和国机械行业标准 JB/T7399-94 平行光管 本标准规定了平行光管的产品分类、技术要求、试验方法、检验规则、标志、包装、运输、贮存等。本标准适用于折射式平行光管，反射式、折反射式光学仪器或装置中的平行光管也可参照使用，但不适用于球形平行光管。 2 引用标准 GB2828 逐批检查计数抽样和抽样表（适用于连续批的检查） GB2829 周期检查计数抽样和抽样表（适用于生产过程稳定性的检查） GB11168 光学系统象质测试方法 ZBY002 仪器仪表运输、运输贮存基本环境条件及试验方法 ZBY003 仪器仪表包装通用技术条件 ZBN35003 分辨力板 3 产品分类 3.1 平行光管的基本参数见表1。 表1：平行光管基本参数 序号 型式 测量上限值 (mm) 06 0.6 6 6 25 25 60 60 250 250 3.2 玻罗板的基本参数见表2。 表2：玻罗板基本参数 物镜焦距名义值f（mm）：300，500（550），1000，1200，1600，2000，3000 4 技术要求 4.1 正常工作条件 环境温度：10~30°C；相对湿度不大于80%；大气压力：86－106kPa。 4.2 参比工作条件 物镜相对孔径不应小于1/10，线对间距应符合标准要求。 4.3 基本误差 压力值在测量上限值的10%以下时，基本误差限为 ±0.05%，在10%～100%时，基本误差限为 ±0.05%（0.2%）。 5 试验方法 5.1 物镜焦距（本标准第4.1条） 5.1.1 试验工具 a. 经纬仪（1级用DJ0.7型；2级用DJ2型；3级用DJ6型）；b. 玻罗板（附件）；c. 自准目镜（附件）；d. 平面反射镜（附件）。 5.1.2 试验程序 5.1.2.1 用自准直法消视差，精确地将玻罗板分划面校正到与焦面重合，测量时用白炽灯照明。 5.1.2.2 将经纬仪安置在平行光管物镜前，对平行光管物镜焦面上的玻罗板的一对刻线进行测量，并计算焦距。 5.2 物镜象质（本标准第4.2条） 5.2.1 A、B级物镜 5.2.1.1 试验工具 误差不超过入／20的泰曼—格林干涉仪（或同等精度的剪切干涉仪、激光球波面干涉仪）。 5.2.1.2 试验程序 按GB11168中第6条的方法进行试验。 5.2.2 C级物镜 5.2.2.1 试验工具 配备星点板和分辨力板的光具座，其平行光管物镜波象差不超过入／4；白炽灯照明。 5.2.2.2 试验程序 按GB11168中第3.2.1条和第4.3.1条的方法进行试验。 5.3 十字型分划板（本标准第4.3条） 5.3.1 十字型分划板分划面位于物镜的焦面上（本标准第4.3.1条） 5.3.1.1 试验工具 自准目镜和平面反射镜（附件）。 5.3.1.2 试验程序 在平行光管上装上自准目镜，在物镜前安置平面反射镜，检查分划线和自准象是否有可见视差。 注：对于有效孔径D≥80mm的物镜，允许使用“五棱镜法”检验视差。 5.3.2 十字型分划板对中心（本标准第4.3.2条） 5.3.2.1 试验工具 同本标准第5.3.1.1条。 5.3.2.2 试验程序 通过自准目镜观察，调整平面反射镜的角度，直至十字分划中心与自准象中心的偏差为最小。
