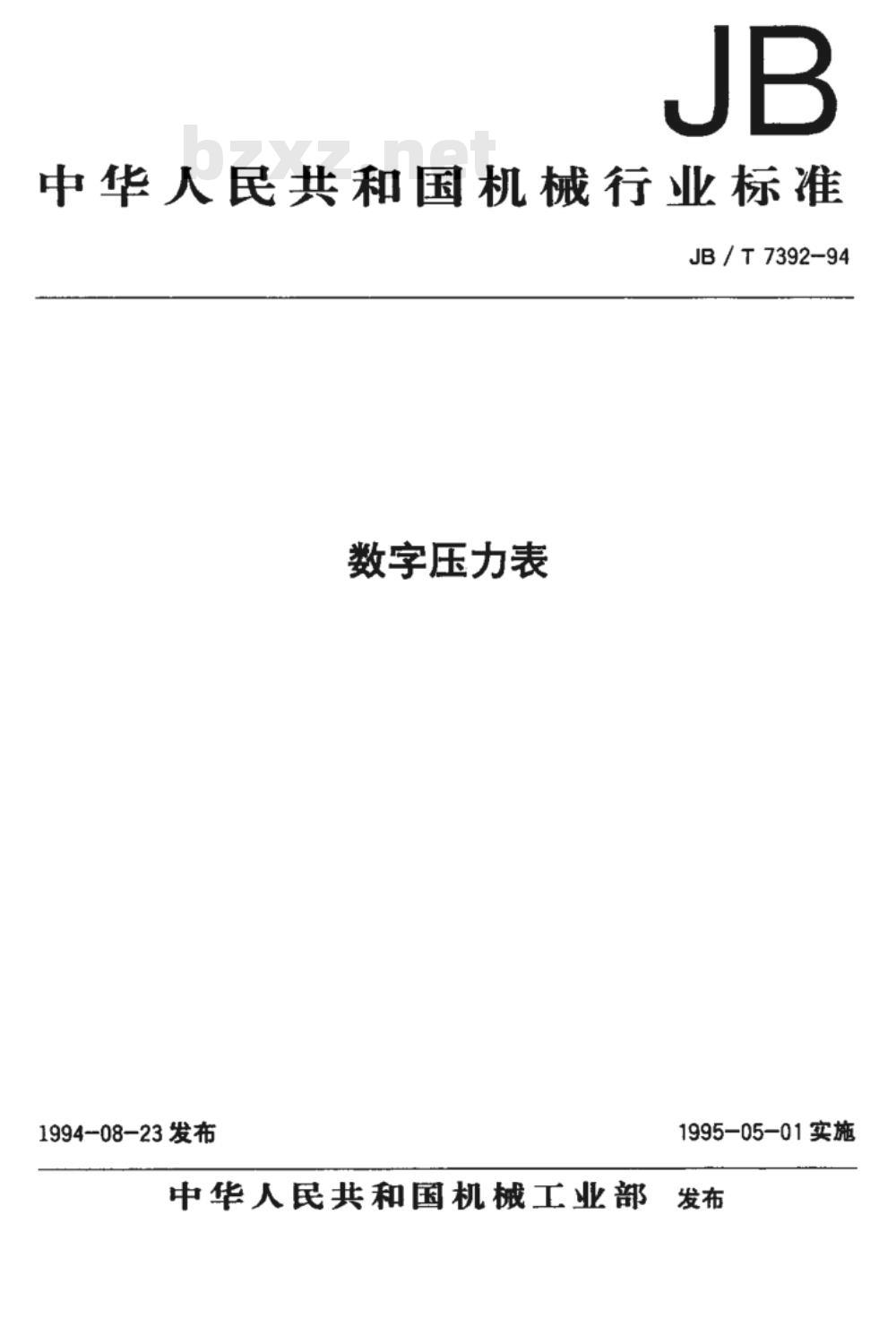

【机械行业标准(JB)】 数字压力表

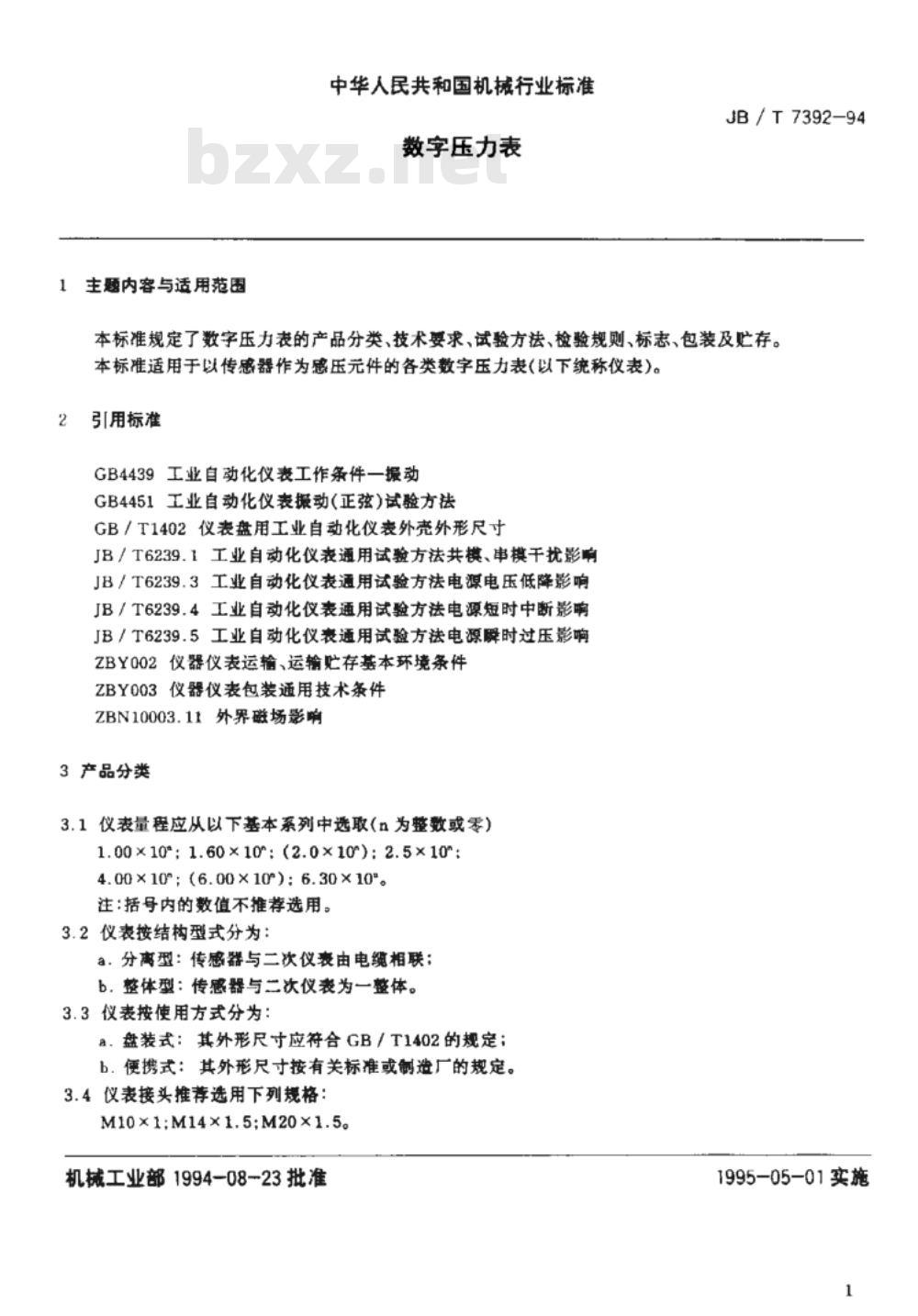

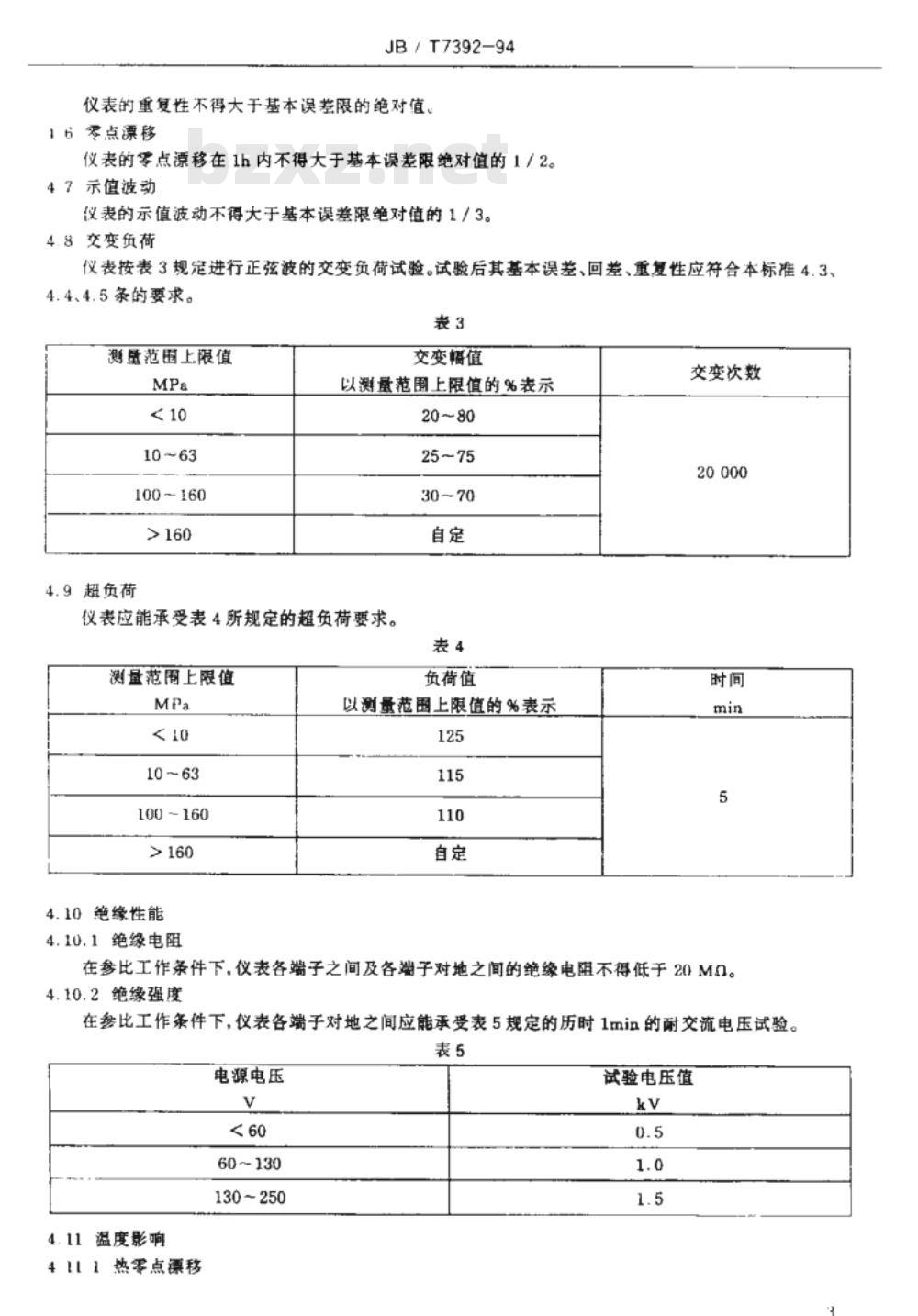

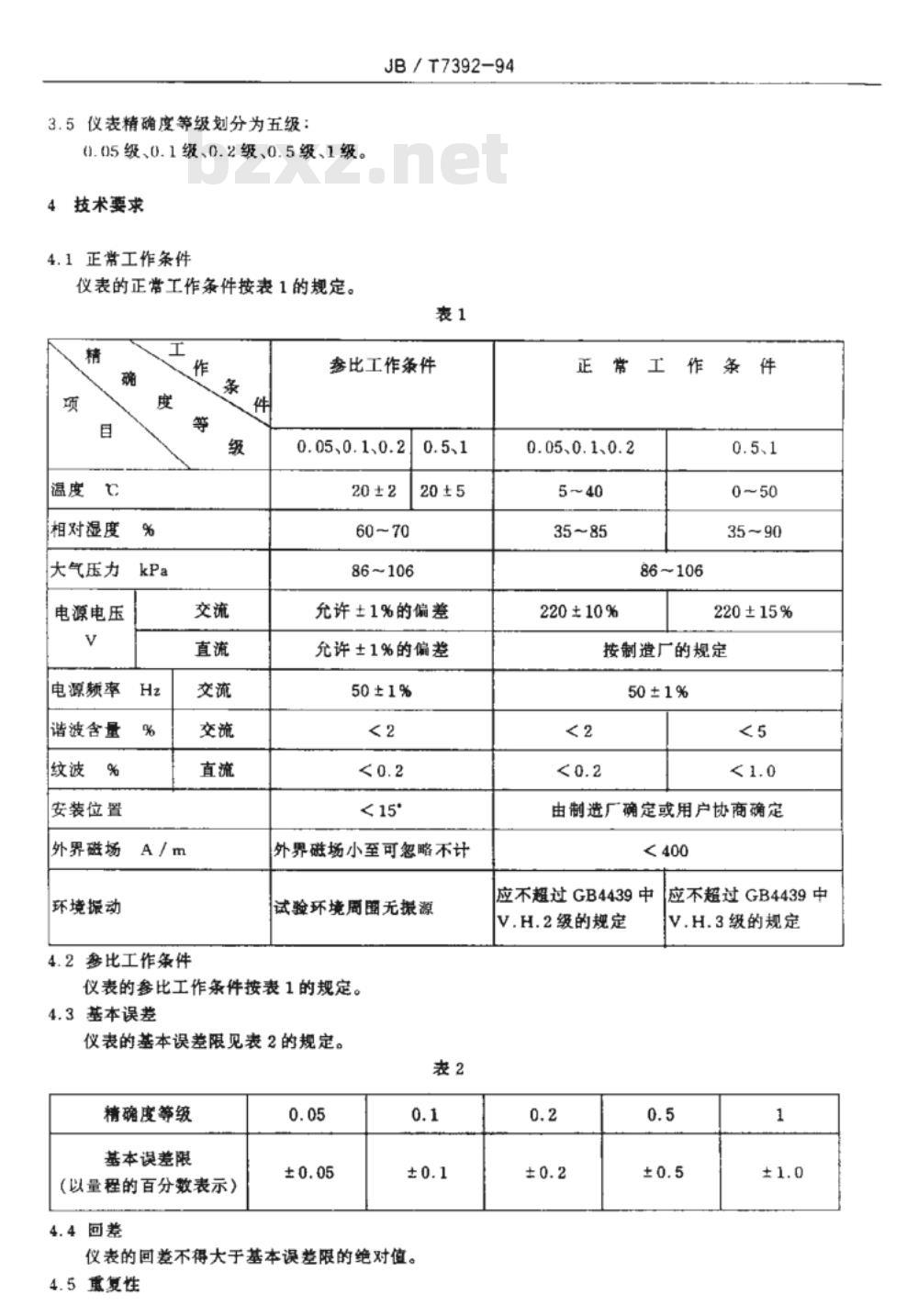

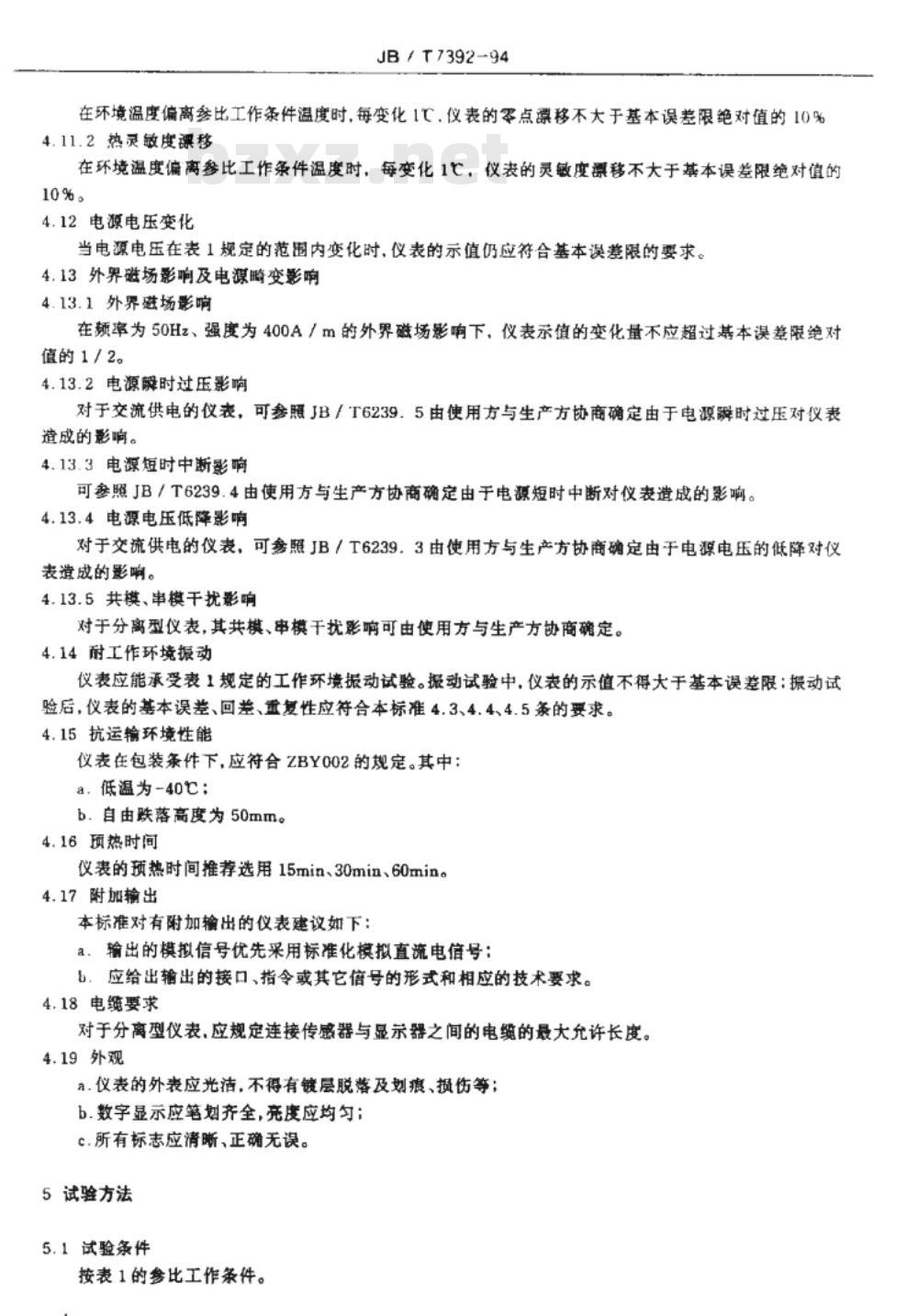

中华人民共和国机械行业标准 JB/T7392-94 数字压力表 本标准规定了数字压力表的产品分类、技术要求、试验方法、检验规则、标志、包装及贮存。适用于以传感器作为感压元件的各类数字压力表（以下统称仪表）。 2 引用标准 GB4439 工业自动化仪表工作条件一振动 GB4451 工业自动化仪表振动（正弦）试验方法 GB/T1402 仪表盘用工业自动化仪表外壳外形尺寸 JB/T6239.1 工业自动化仪表通用试验方法—共模、申模干扰影响 JB/T6239.3 工业自动化仪表通用试验方法—电源电压低降影响 JB/T6239.4 工业自动化仪表通用试验方法—电源短时中断影响 JB/T6239.5 工业自动化仪表通用试验方法—电源瞬时过压影响 ZBY002 仪器仪表运输、运输贮存基本环境条件 ZBY003 仪器仪表包装通用技术条件 ZBN10003.11 外界磁场影响 3 产品分类 3.1 仪表量程应从以下基本系列中选取（n为整数或零）1.00×10^6、1.60×10^6、2.00×10^6、2.50×10^6、4.00×10^6、6.00×10^6、6.30×10^6。注：括号内的数值不推荐选用。 3.2 仪表按结构型式分为： a. 分离型：传感器与二次仪表由电缆相联； b. 整体型：传感器与二次仪表为一整体。 3.3 仪表按使用方式分为： a. 盘装式：其外形尺寸应符合GB/T1402的规定； b. 便携式：其外形尺寸按有关标准或制造厂的规定。 3.4 仪表接头推荐选用下列规格：M10×1；M14×1.5；M20×1.5。 3.5 仪表精确度等级划分为五级：0.05级、0.1级、0.2级、0.5级、1级。 4 技术要求 4.1 正常工作条件 仪表的正常工作条件按表1的规定。 4.2 参比工作条件 仪表的参比工作条件按表1的规定。 表1 参比工作条件 精确度等级 0.05、0.1、0.2 温度 20 ±2°C 相对湿度 60~70% 大气压力 86~106 kPa 电源电压 交流 220±10% V，直流 220±15% V 电源频率 50±1% Hz 谐波含量 <2% 纹波 <0.2% 安装位置 按制造厂规定 外界磁场 小至可忽略不计 环境振动 周围无振源 4.3 基本误差 仪表的基本误差限见表2的规定。 表2 基本误差限（以量程的百分数表示） 精确度等级 基本误差限 0.05 ±0.05 0.1 ±0.1 0.2 ±0.2 0.5 ±0.5 1 ±1.0 4.4 回差 仪表的回差不得大于基本误差限的绝对值。 4.5 重复性 仪表的重复性不得大于基本误差限的绝对值。 4.6 零点漂移 仪表的零点漂移在1小时内不得大于基本误差限绝对值的1/2。 4.7 示值波动 仪表的示值波动不得大于基本误差限绝对值的1/3。 4.8 交变负荷 仪表按表3规定进行正弦波的交变负荷试验。试验后其基本误差、回差、重复性应符合本标准4.3、4.4、4.5条的要求。 表3 测量范围上限值 测量范围上限值（MPa） 10 10~63 100~160 >160 交变幅值（%） 20~80 25~75 30~70 自定 4.9 超负荷 仪表应能承受表4所规定的超负荷要求。 表4 测量范围上限值 测量范围上限值（MPa） <10 10~63 100~160 >160 交变幅值（%） 20~80 25~75 30~70 自定 4.10 绝缘性能 4.10.1 绝缘电阻 在参比工作条件下，仪表各端子之间及各端子对地之间的绝缘电阻不得低于20 MΩ。 4.10.2 绝缘强度 在参比工作条件下，仪表各端子对地之间应能承受表5规定的历时1分钟的耐交流电压试验。 表5 电源电压 电源电压（V） 125 115 110 自定 交变次数 20000 次
