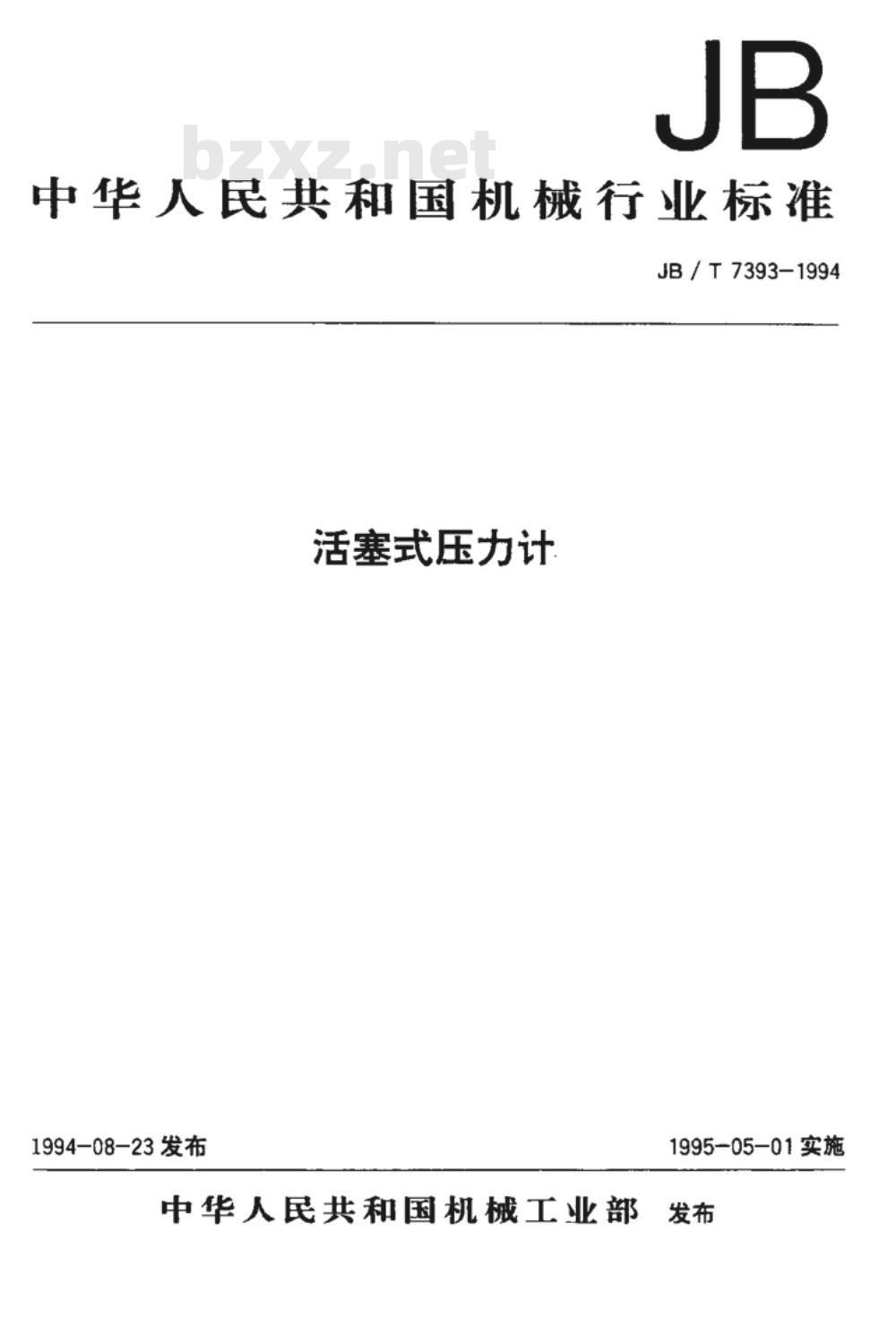

【机械行业标准(JB)】 活塞式压力计

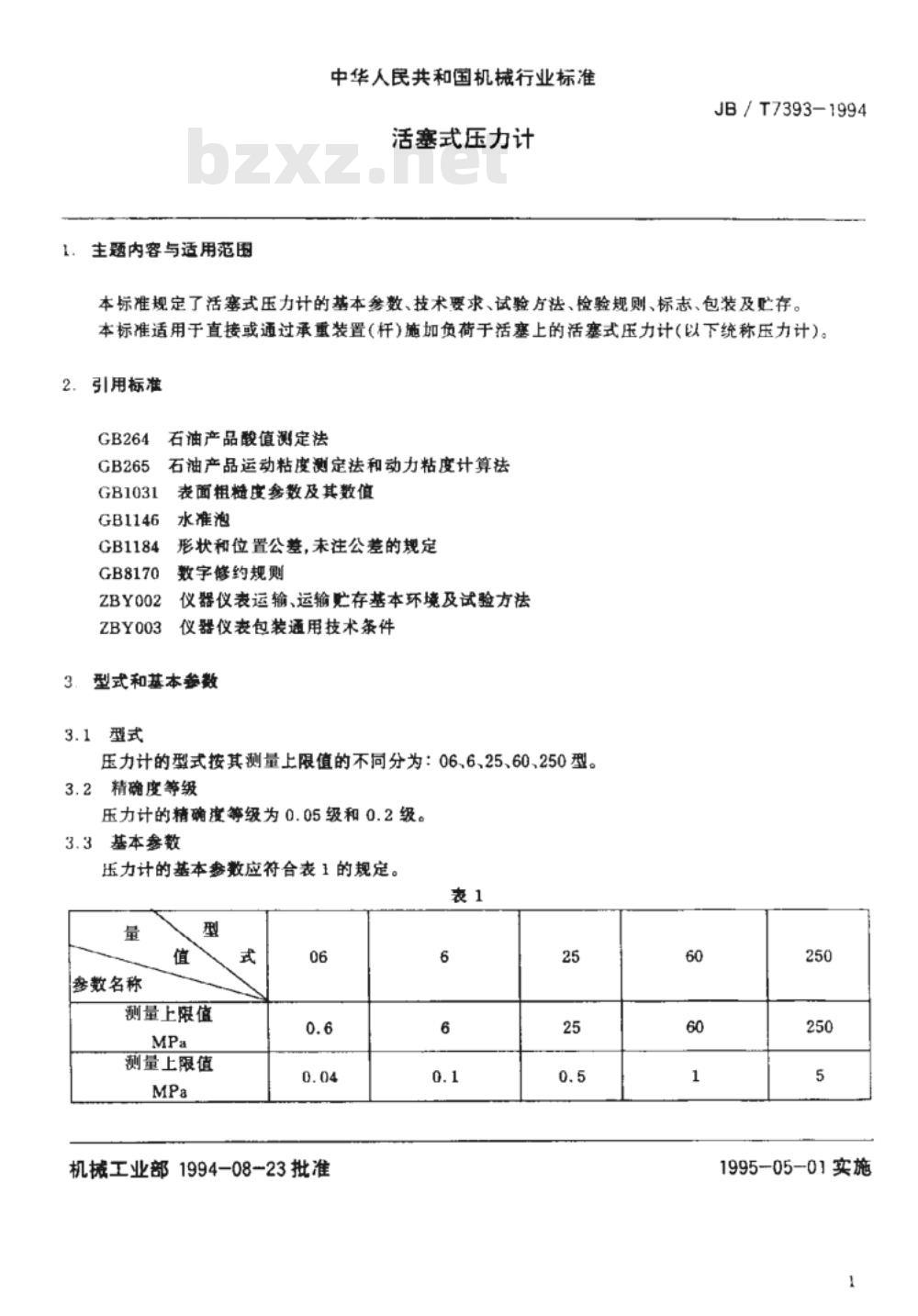

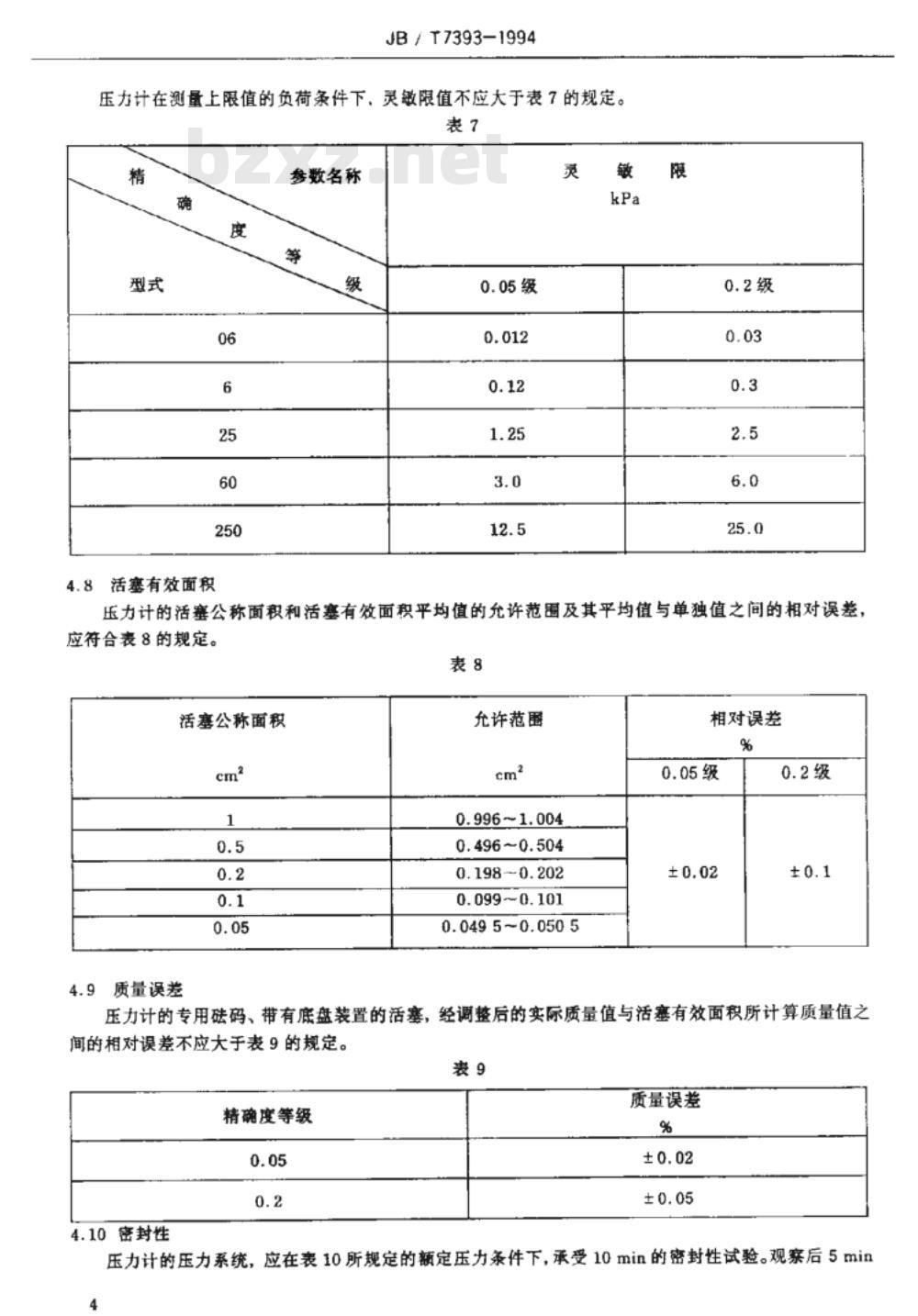

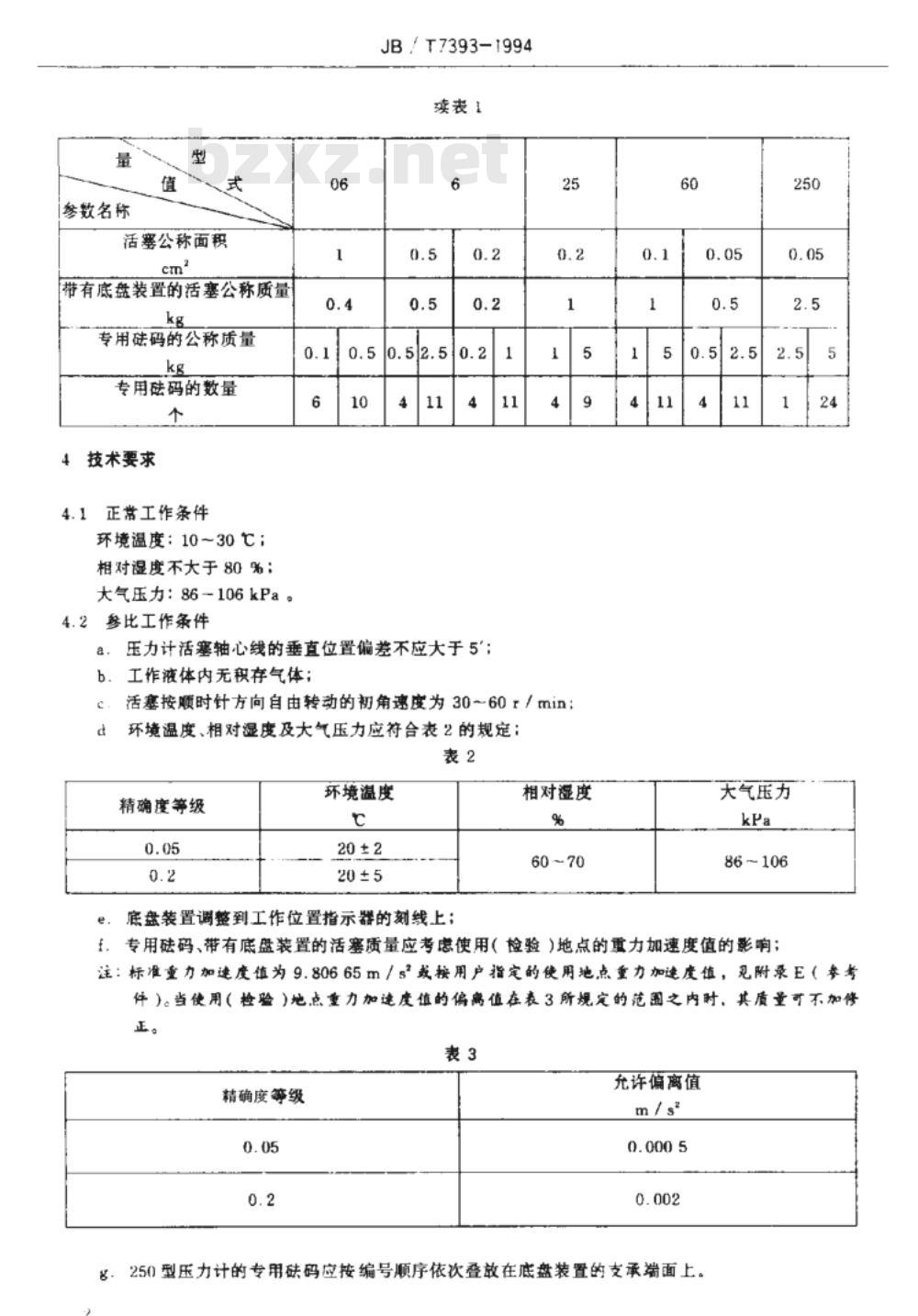

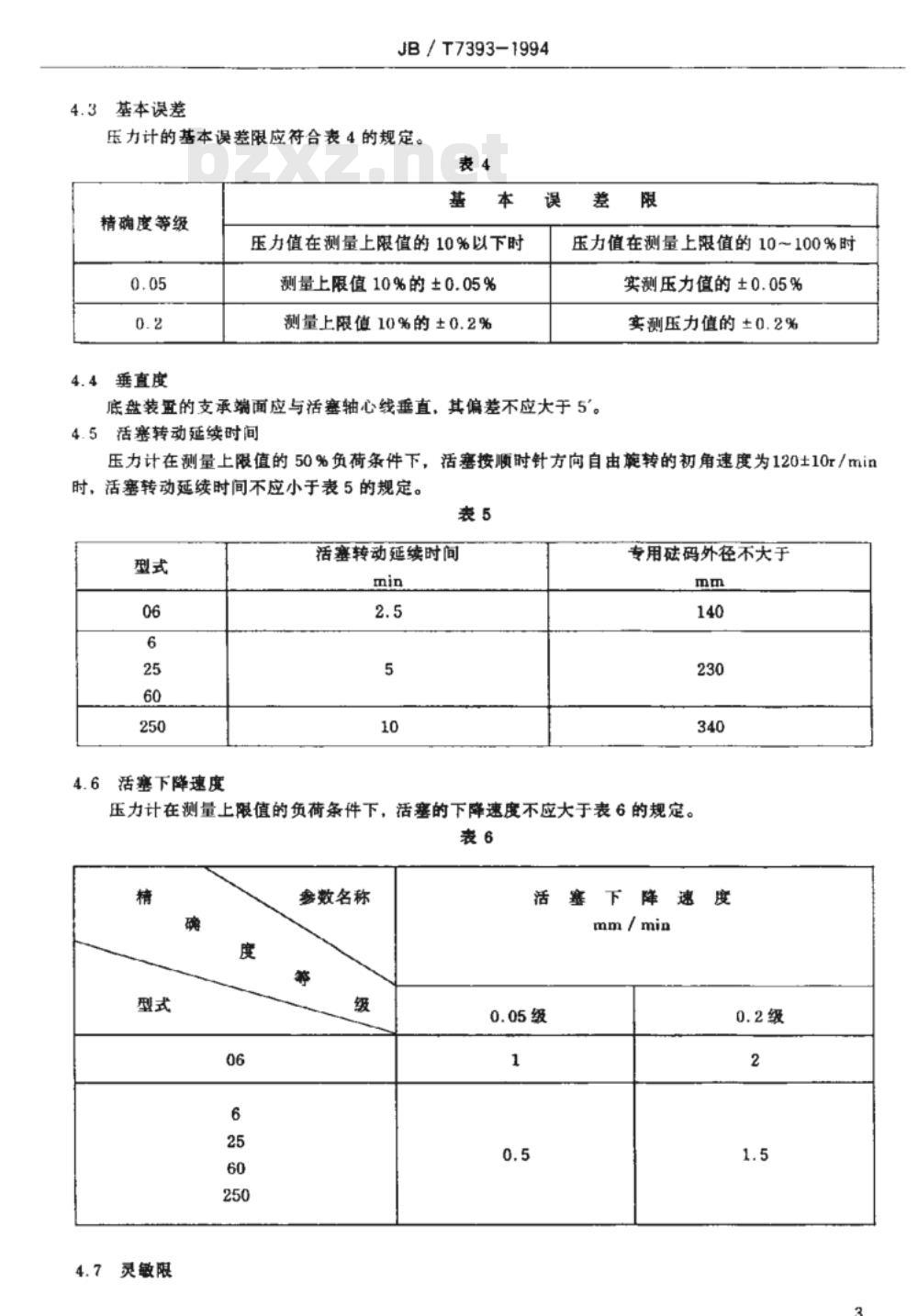

中华人民共和国机械行业标准 JB/T7393-1994 活塞式压力计 本标准规定了活塞式压力计的基本参数、技术要求、试验方法、检验规则、标志、包装及贮存。适用于直接或通过承重装置（杆）施加负荷于活塞上的活塞式压力计（以下统称压力计）。 2 引用标准 GB264 石油产品酸值测定法 GB265 石油产品运动粘度测定法和动力粘度计算法 GB1031 表面相糙度参数及其数值 GB1146 水准泡 GB1184 形状和位置公差，未注公差的规定 GB8170 数字修约规则 ZBY002 仪器仪表运输、运输贮存基本环境条件 ZBY003 仪器仪表包装通用技术条件 3 型式和基本参数 3.1 型式 压力计的型式按其测量上限值的不同分为：06、6、25、60、250型。 3.2 精确度等级 压力计的精确度等级为0.05级和0.2级。 3.3 基本参数 压力计的基本参数应符合表1的规定。 表1 基本参数 量程 型式 测量上限值 (MPa) 06 0.6 6 6 25 25 60 60 250 250 3.4 技术要求 4.1 正常工作条件 环境温度：10~30°C；相对湿度不大于80%；大气压力：86－106kPa。 4.2 参比工作条件 压力计活塞轴心线的垂直位置偏差不应大于5°。 工作液体内无积存气体；活塞按顺时针方向自由转动的初角速度为30～60r/min。 4.3 基本误差 压力计的基本误差限应符合表4的规定。 表4 基本误差限 精确度等级 0.05 0.2 压力值在测量上限值的10%以下时，误差限为 ±0.05% ；在10%～100%时，误差限为 ±0.05%（0.2%）。 4.4 垂直度 底盘装置的支承端面应与活塞轴心线垂直，其偏差不应大于5°。 4.5 活塞转动延续时间 压力计在测量上限值的50%负荷条件下，活塞转动延续时间不应小于表5的规定。 表5 活塞转动延续时间 型式 06 6 25 60 250 压力计在测量上限值的负荷条件下，活塞转动延续时间为：2.5min, 5min, 10min等。 4.6 活塞下降速度 压力计在测量上限值的负荷条件下，活塞的下降速度不应大于表6的规定。 表6 活塞下降速度 型式 06 6 25 60 250 4.7 灵敏限 压力计在测量上限值的负荷条件下，灵敏限值不应大于表7的规定。 表7 灵敏限 型式 06 6 25 60 250
