【机械行业标准(JB)】紧固件垫圈孔径量规

本网站发布时间： 1994-07-26 15:00:00

JB/T7384.18-1994
现行
　点击下载此标准

基本信息

标准号：
JB/T 7384.18-1994
标准名称：
紧固件垫圈孔径量规
标准类别：
机械行业标准(JB)
英文名称：
Fastener Washer Hole Gauge
标准状态：
现行
发布日期：
1994-07-26
实施日期：
1995-07-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
81.62 KB

手机扫码下载更方便

标准分类号

中标分类号：
机械>>通用零部件>>J13紧固件

关联标准

出版信息

出版社：
机械工业出版社
页数：
6页
标准价格：
8.0 元
出版日期：
1995-06-01

其他信息

起草单位：
机械工业部机械标准化研究所
提出单位：
全国紧固件标准化技术委员会
发布部门：
中华人民共和国机械工业部
相关标签：
紧固件垫圈孔径量规

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

本标准规定了检测垫圈孔径用的通止量规的型式和尺寸。本标准适用于ZB J13 002.4 表1 第12 项。 JB/T 7384.18-1994 紧固件垫圈孔径量规 JB/T7384.18-1994

标准内容

部分标准内容：

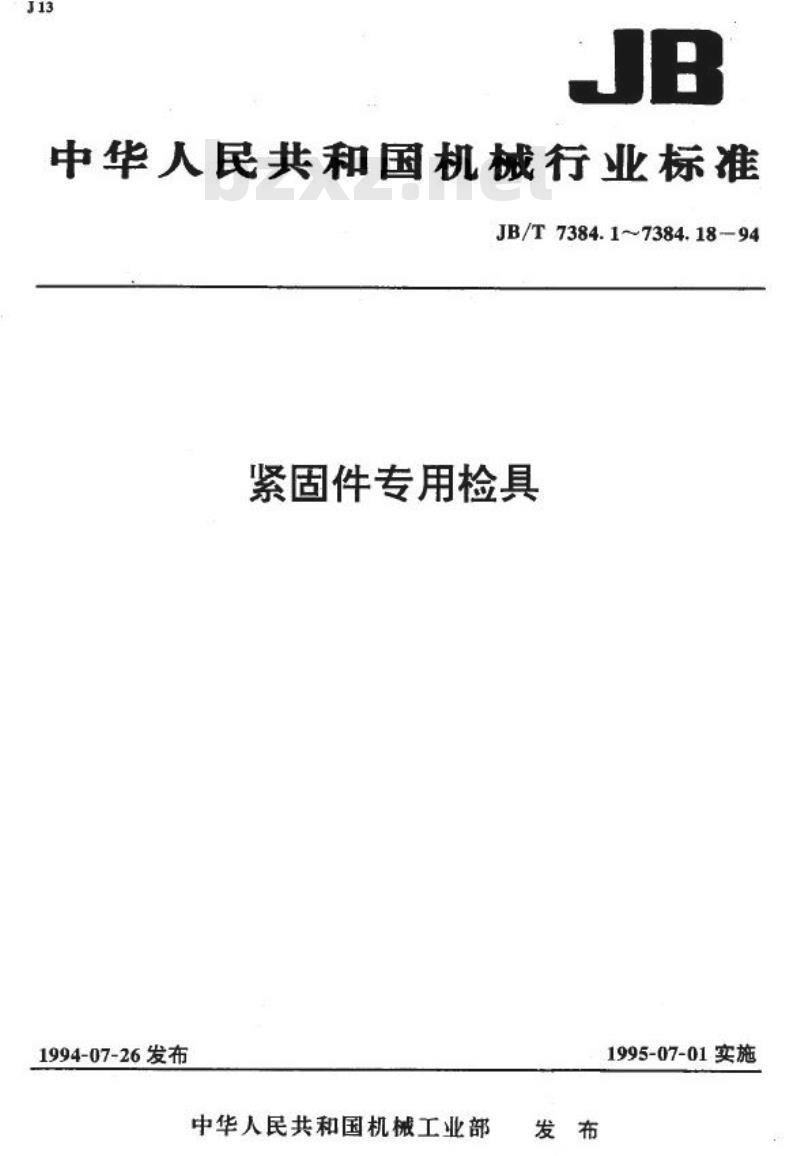

中华人民共和国机械行业标准 JB/T7384.1~7384.18-94 紧固件专用检具 1994-07-26发布 1995-07-01实施

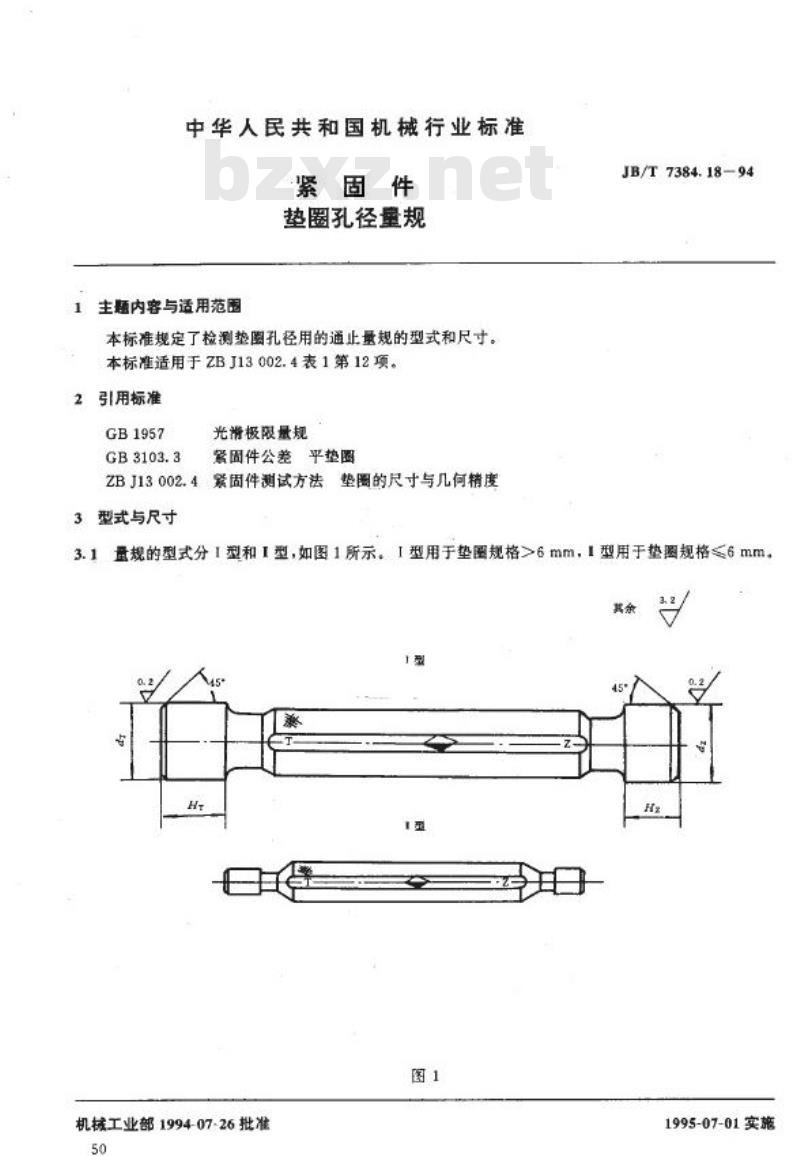

1 范围
本标准规定了检测垫圈孔径用的通止量规的型式和尺寸要求，适用于ZBJ13002.4表1第12项。

2 规范性引用文件
本标准引用了以下文件：
GB1957
GB 3103.3

3 垫圈孔径量规的型式和尺寸
量规的型式分为1型和2型，如图1所示。1型用于垫圈规格大于6mm，2型用于垫圈规格小于等于6mm。

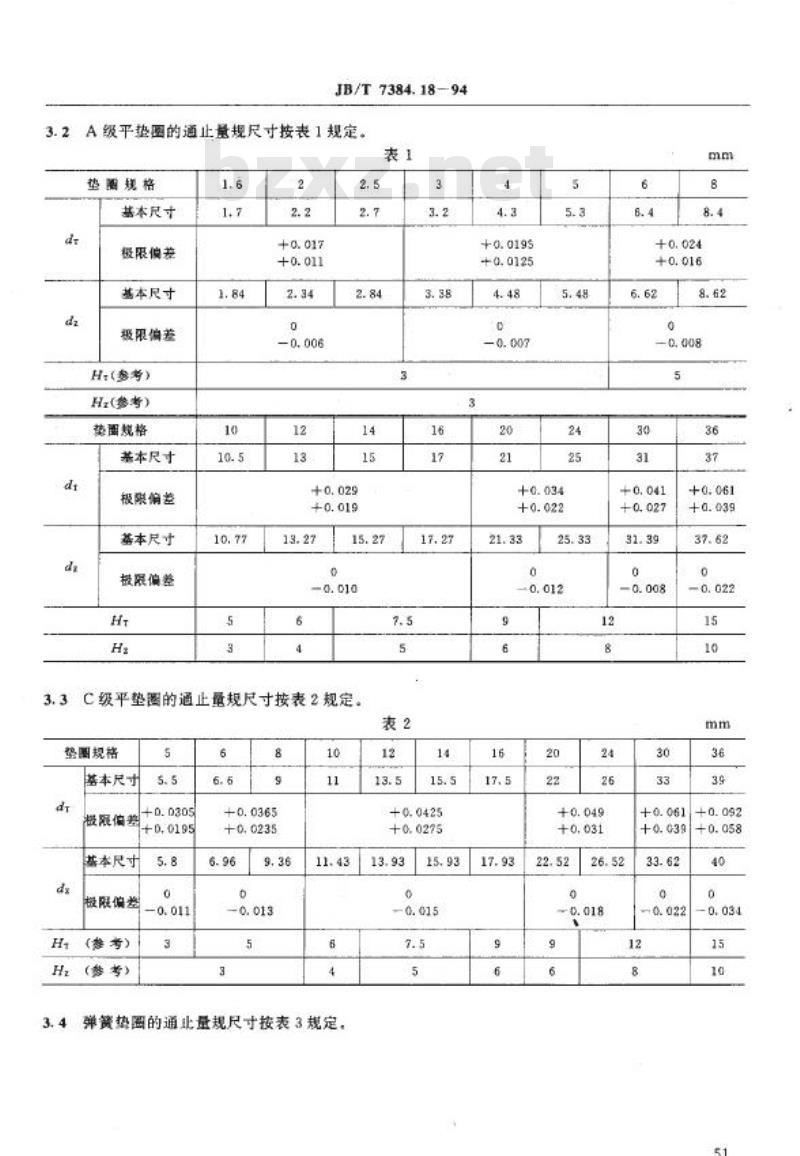

3.1 A级平垫圈的通止量规尺寸按表1规定。

表1 垫圈规格和通止量规尺寸
| 垫圈规格 (mm) | 基本尺寸 (mm) | 极限偏差 (mm) | H (参考) | H2 (参考) |
| ------------- | ------------- | ------------- | -------- | --------- |
| 1.6           | 1.7           | +0.017        | 10       | 10.5      |
| 2.0           | 2.2           | +0.011        | 12       | 13       |
| 2.5           | 2.7           | +0.029        | 14       | 15       |
| 3.0           | 3.3           | +0.019        | 16       | 17       |
| 5.0           | 5.5           | +0.0305       | 18       | 19       |
| 6.0           | 6.6           | +0.0365       | 20       | 21       |

3.2 C级平垫圈的通止量规尺寸按表2规定。

表2 C级平垫圈通止量规尺寸
| 垫圈规格 (mm) | 基本尺寸 (mm) | 极限偏差 (mm) | Ht (参考) | Hz (参考) |
| ------------- | ------------- | ------------- | --------- | --------- |
| 3.5           | 3.6           | +0.0305       | 22       | 23       |
| 4.0           | 4.3           | +0.0275       | 24       | 25       |
| 5.0           | 5.3           | +0.034        | 26       | 27       |
| 6.0           | 6.4           | +0.0365       | 28       | 29       |
| 7.5           | 7.7           | +0.041        | 30       | 31       |
| 10            | 10.2          | +0.061        | 32       | 33       |

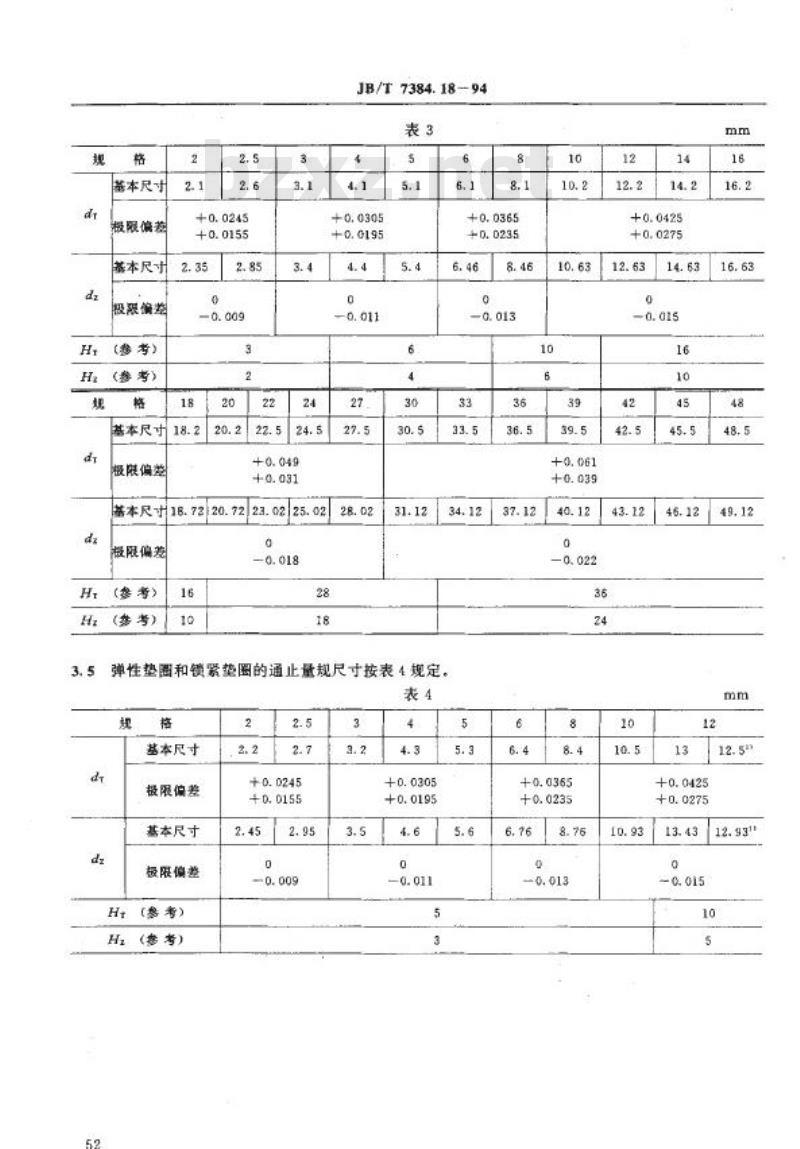

3.3 弹簧垫圈和锁紧垫圈的通止量规尺寸按表3规定。

表3 弹簧垫圈和锁紧垫圈通止量规尺寸
| 垫圈规格 (mm) | 基本尺寸 (mm) | 极限偏差 (mm) | Ht (参考) | Hz (参考) |
| ------------- | ------------- | ------------- | --------- | --------- |
| 3.0           | 3.1           | +0.0365       | 34       | 35       |
| 4.0           | 4.2           | +0.041        | 36       | 37       |
| 5.0           | 5.2           | +0.061        | 38       | 39       |
| 6.0           | 6.4           | +0.061        | 40       | 41       |
| 7.0           | 7.3           | +0.070        | 42       | 43       |

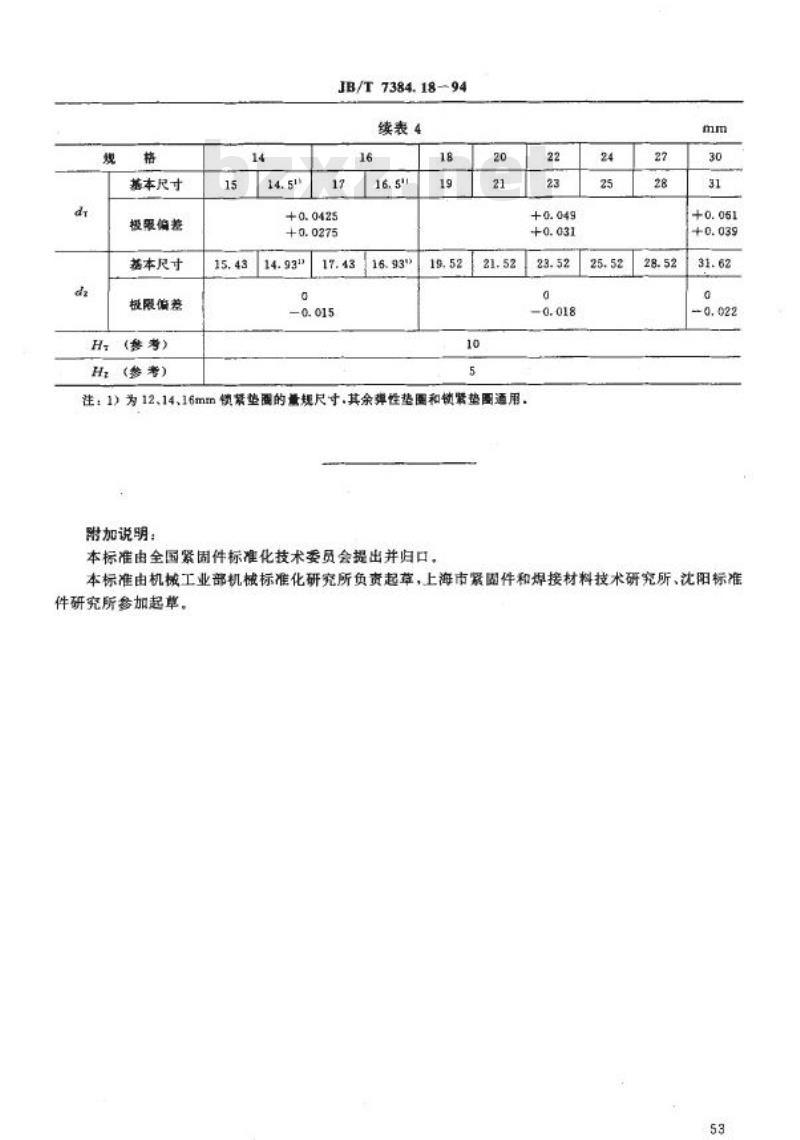

机械工业部批准 1994-07-26

小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
