【机械行业标准(JB)】紧固件铆钉孔径塞规

本网站发布时间： 1994-07-26 15:00:00

JB/T7384.16-1994
现行
　点击下载此标准

基本信息

标准号：
JB/T 7384.16-1994
标准名称：
紧固件铆钉孔径塞规
标准类别：
机械行业标准(JB)
英文名称：
Fastener rivet hole diameter plug gauge
标准状态：
现行
发布日期：
1994-07-26
实施日期：
1995-07-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
50.33 KB

手机扫码下载更方便

标准分类号

中标分类号：
机械>>通用零部件>>J13紧固件

关联标准

出版信息

出版社：
机械工业出版社
页数：
5页
标准价格：
8.0 元
出版日期：
1995-06-01

其他信息

起草单位：
机械工业部机械标准化研究所
提出单位：
全国紧固件标准化技术委员会
发布部门：
中华人民共和国机械工业部
相关标签：
紧固件铆钉孔径

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

本标准规定了检测铆钉孔径塞规的型式和尺寸。本标准适用于ZBJ13002.6 表1 第5 项。 JB/T 7384.16-1994 紧固件铆钉孔径塞规 JB/T7384.16-1994

标准内容

部分标准内容：

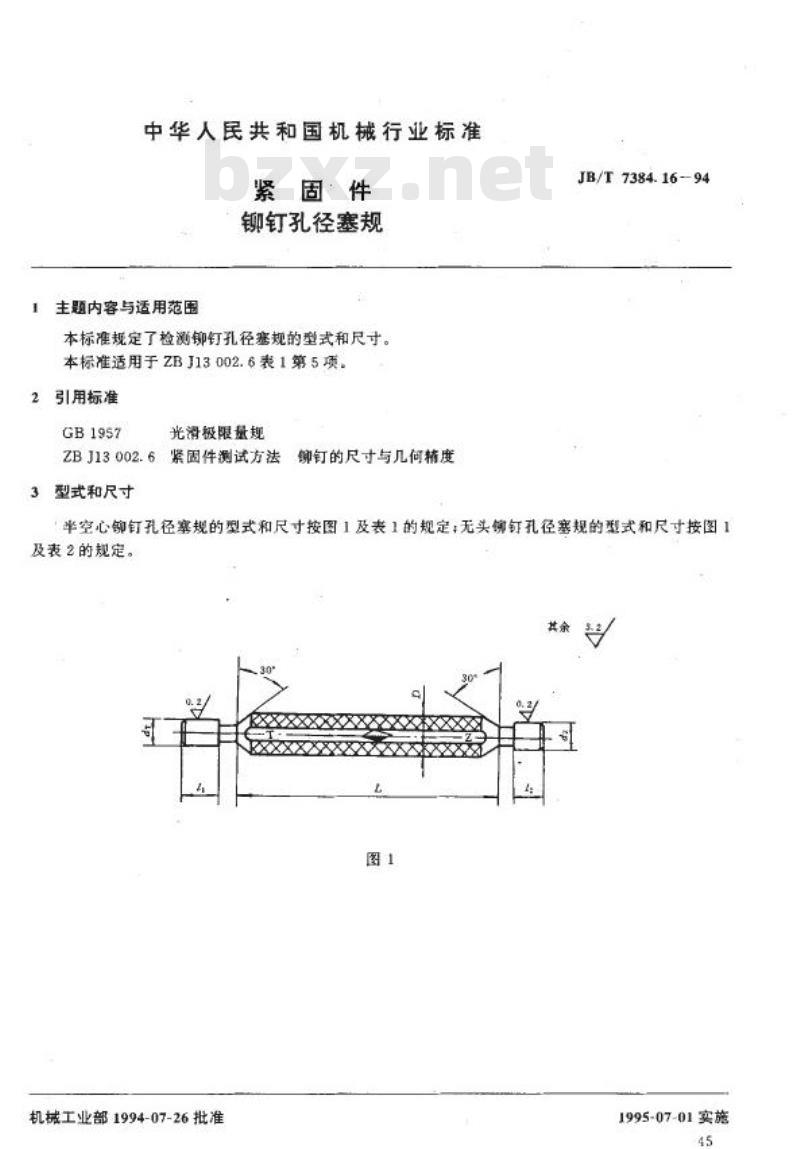

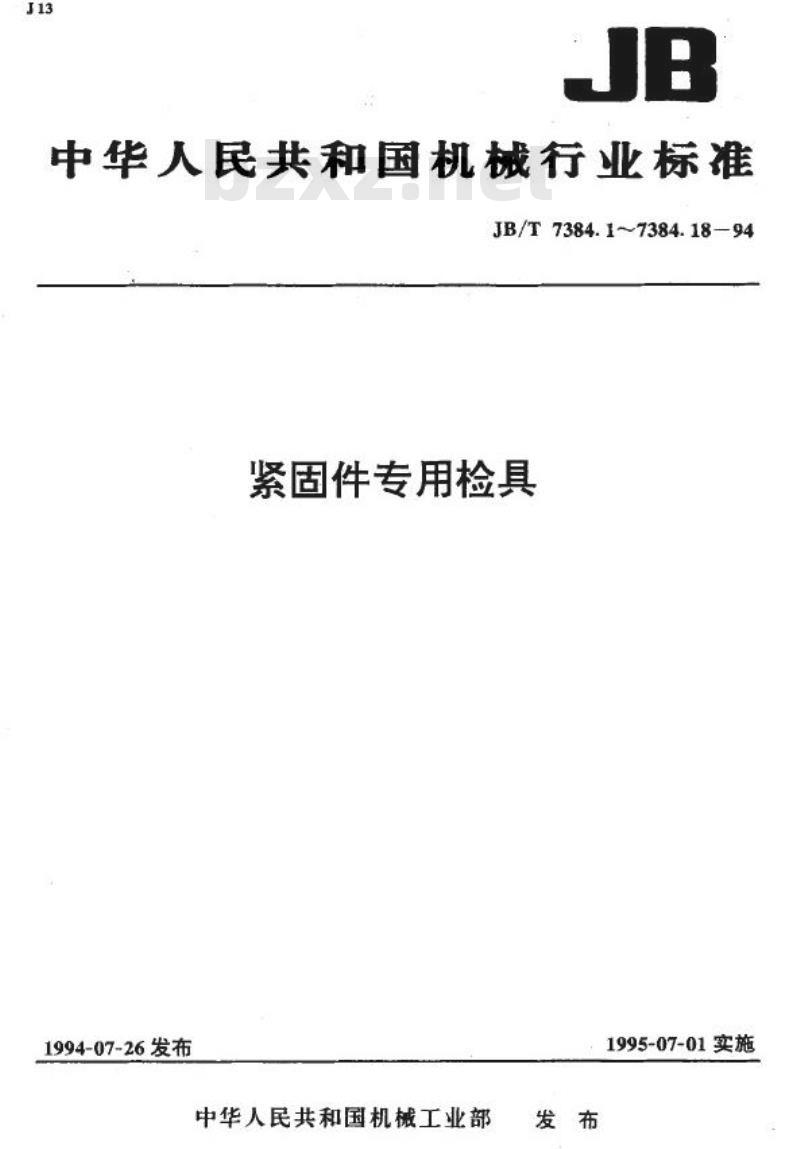

中华人民共和国机械行业标准 JB/T7384.1~7384.18-94 紧固件专用检具 1994-07-26发布 1995-07-01实施

1 范围
本标准规定了检测铆钉孔径塞规的型式和尺寸要求，适用于ZBJ13002.6表1第5项。

2 规范性引用文件
本标准引用了以下文件：
GB1957
ZBJ13002.6

3 铆钉孔径塞规的型式和尺寸
铆钉的尺寸与几何精度按JB/T7384.16-94的相关规定，半空心铆钉孔径塞规的型式和尺寸按图1及表1规定，无头铆钉孔径塞规的型式和尺寸按图1及表2规定。

4 尺寸

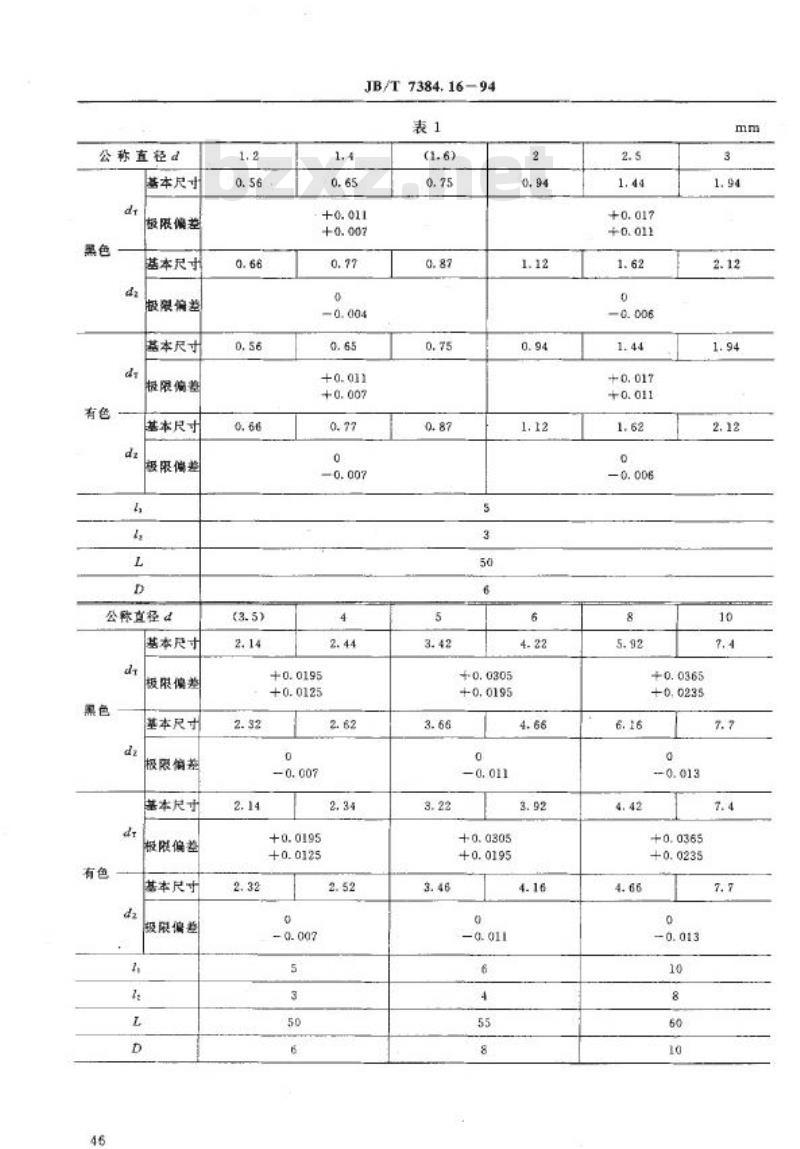

表1 铆钉孔径塞规的尺寸及公差
| 公称直径 (mm) | 基本尺寸 (mm) | 极限偏差 (mm) |
| ------------- | ------------- | ------------- |
| 1.2           | 0.56          | ±0.011        |
| 1.6           | 0.75          | +0.011        |
| 2.5           | 0.87          | ±0.015        |
| 3.2           | 1.12          | +0.017        |
| 6.3           | 1.62          | ±0.0195       |
| 10            | 3.92          | ±0.0305       |

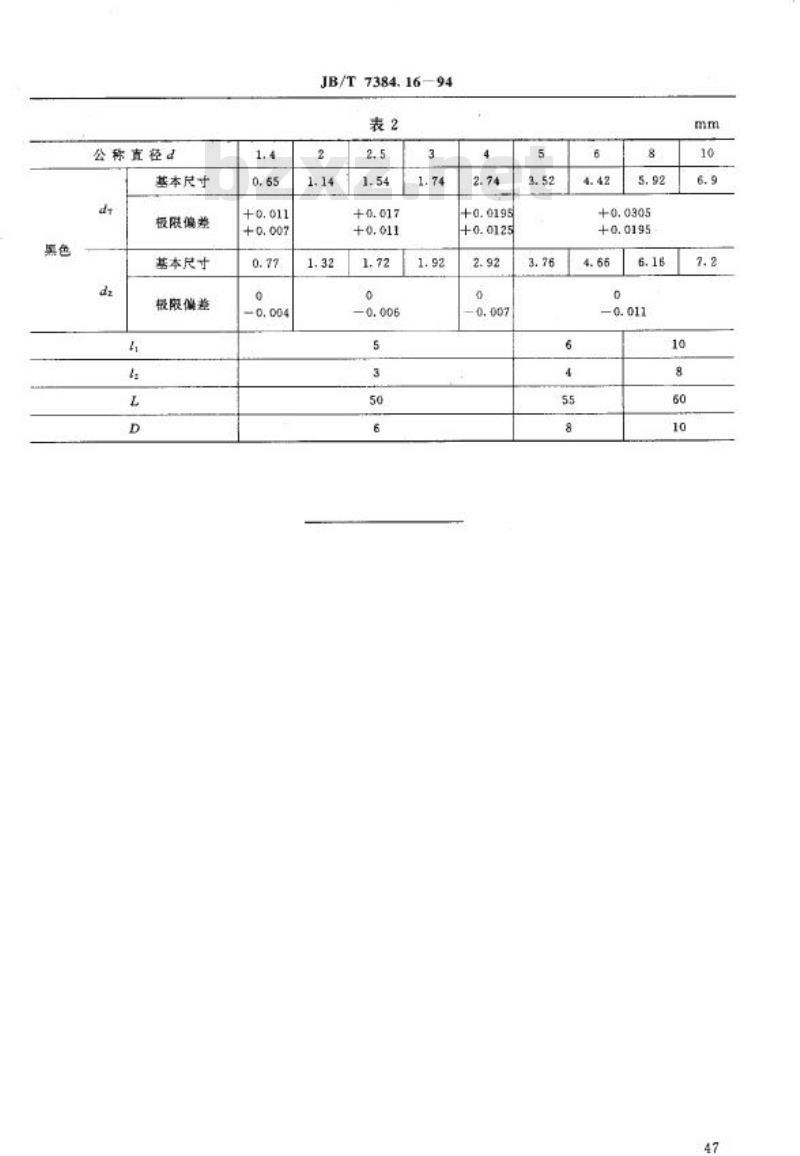

表2 无头铆钉孔径塞规的尺寸及公差
| 公称直径 (mm) | 基本尺寸 (mm) | 极限偏差 (mm) |
| ------------- | ------------- | ------------- |
| 1.4           | 0.65          | +0.011        |
| 1.6           | 0.77          | ±0.007        |
| 2.5           | 1.14          | ±0.0195       |
| 3.2           | 1.74          | +0.017        |
| 6.3           | 2.74          | +0.0305       |

机械工业部批准 1994-07-26
