【机械行业标准(JB)】 试验机术语 无损检测仪器

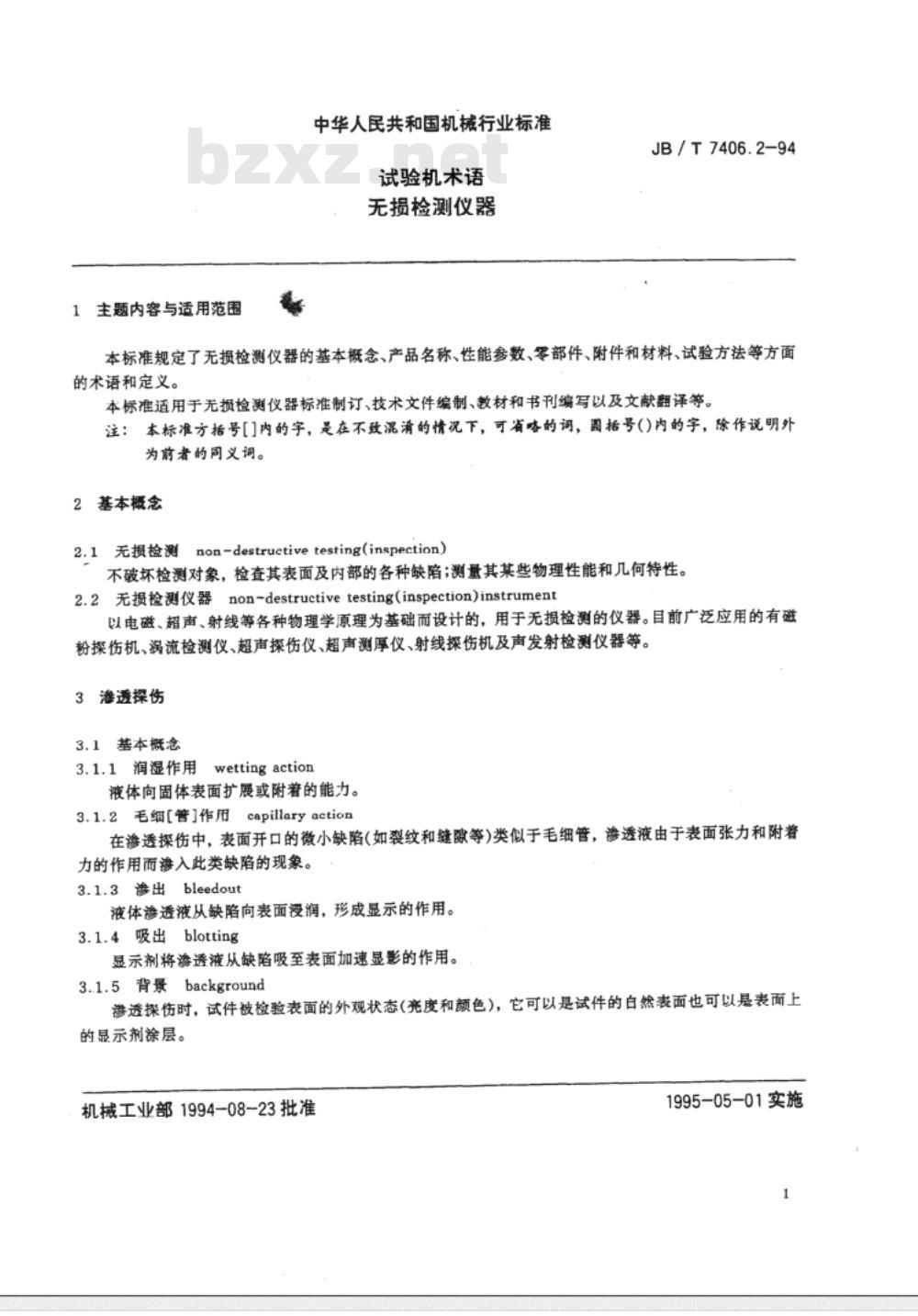

中华人民共和国机械行业标准 JB/T7406.2-94 试验机术语 无损检测仪器 本标准规定了无损检测仪器的基本概念、产品名称、性能参数、零部件、附件和材料、试验方法等方面的术语和定义。本标准适用于无损检测仪器标准制订、技术文件编制、教材和书刊编写以及文献翻译等。 2 基本概念 2.1 无损检测 无损检测是指不破坏检测对象，检查其表面及内部的各种缺陷，测量其某些物理性能和几何形态的检测方法。 2.2 无损检测仪器 无损检测仪器是以电磁、超声、射线等各种物理学原理为基础而设计的，用于无损检测的仪器。常见的无损检测仪器有磁粉探伤机、涡流检测仪、超声探伤仪、超声测厚仪、射线探伤机以及声发射检测仪器等。 3 渗透探伤 3.1 基本概念 3.1.1 润湿作用 润湿作用是液体向固体表面扩展或附着的能力。 3.1.2 毛细管作用 在渗透探伤中，表面开口的微小缺陷（如裂纹和缝隙等）类似于毛细管，渗透液由于表面张力和附着力的作用而渗入这些缺陷。 3.1.3 诊出 液体渗透液从缺陷向表面渗出并形成显示作用。 3.1.4 吸出 显示剂将渗透液从缺陷中吸至表面，增强显影效果。 3.1.5 背景 渗透探伤时，试件被检验表面的外观状态（亮度和颜色），可以是试件的自然表面或涂有显示剂的表面。 3.1.6 对比度 显示后的缺陷迹痕的可见性与背景的可见性相比的差别程度。 3.1.7 渗透伤 通过显示剂的作用，观察从材料或零部件表面缺陷中吸出的渗透液显示缺陷的过程，包括着色渗透探伤和荧光渗透探伤。 3.1.8 着色渗透探伤 采用着色渗透液，在可见光下观察缺陷的指示迹痕，分为水洗性、后乳化性和溶剂去除性着色渗透探伤法。 3.1.9 荧光渗透探伤 采用荧光渗透液，在紫外线照射下通过激发出的荧光观察缺陷迹痕，分为水洗性、后乳化性和溶剂去除性荧光渗透探伤法。 3.1.10 黑光 也称紫外线，是波长约为 (3.3~3.9)×10^(-7) m 的电磁辐射。 3.1.11 荧光 某些物质受到黑光辐射时，在吸收黑光的过程中发出的可见光。 3.1.12 预清理 透检验前，将试件表面清理以去除可能影响检验结果的表面污物及金属碎屑。 3.1.13 浸渍冲洗 将试件浸泡在搅动的水池或清洗槽中清除多余渗透液的方法。 3.1.14 超乳化 由于过多乳化剂或乳化时间过长，导致缺陷中有用的渗透剂被除掉的现象。 3.1.15 超清洗 由于冲洗过长或过力，导致缺陷中有用的渗透剂被除掉的现象。 3.2 探伤设备 3.2.1 渗透探伤装置 渗透探伤装置是用于渗透探伤试验的设备，通常由渗透装置、乳化装置、显示装置、清洗装置和干燥装置等组成。在荧光渗透探伤中，除上述装置外，还需配有黑光灯及检查暗室。 3.2.2 黑光灯 也称紫外线灯，是荧光探伤仪中发射黑光的装置，一般由带滤光片的高压水银石英灯和控制系统组成。
